حاسبة وزن أنبوب الفولاذ المقاوم للصدأ
يزن أنبوب الستانلس 42.4×2 نحو 2.005 kg/m، و48.3×2 نحو 2.298، و25×1.5 نحو 0.875 kg/m (1.4301). ثلاثة جداول — أنابيب EN 10217-7، وأنابيب الإنشاء والدرابزين EN 10296-2، والأنابيب الغذائية DIN 11850 — بالكتلة للرتبتين 304 و316L، وحاسبة لأيّ قطر وسُمك جدار.
إجابة مختصرة
وزن أنبوب الستانلس = π · s · (D − s) · 7.90 / 1000 kg/m (D القطر الخارجي وs سُمك الجدار، بالمليمتر)، أي 0.02482·s·(D − s). الأنبوب 42.4×2 يزن 2.005 kg/m، والأنبوب بطول 6 m نحو 12.0 kg، والأنبوب الغذائي 29×1.5 (DN25) نحو 1.024 kg/m. وللرتبة 316L أضف 1.3 %. وجداول المقاسات في الأسفل.
أنابيب الستانلس وفق EN 10217-7: من 21.3 إلى 114.3 mm
للأنابيب الملحومة المخصّصة للضغط الأقطار الخارجية نفسها التي لأنابيب الفولاذ بحسب DN (21.3 = DN15، و33.7 = DN25، و60.3 = DN50، و114.3 = DN100)، لكن بجدران أرقّ. الجدار الأكثر شيوعًا 2 mm، وفي الكتالوجات أيضًا 1.5 و2.6 mm — أدخلهما في الحاسبة.
أمّا الأنابيب الأمريكية وفق ASME B36.19M (5S و10S و40S و80S) فأقطارها مختلفة: 33.4 بدل 33.7، و73.0 بدل 76.1 mm؛ وجدرانها وأوزانها في جدول أنابيب Schedule.
| المقاس، mm | مساحة المقطع، mm² | kg/m — 1.4301 (304) | kg/m — 1.4404 (316L) | طول 6 m، kg |
|---|---|---|---|---|
| 21.3×2 | 121 | 0.958 | 0.970 | 5.75 |
| 26.9×2 | 156 | 1.236 | 1.252 | 7.42 |
| 33.7×2 | 199 | 1.573 | 1.593 | 9.44 |
| 42.4×2 | 254 | 2.005 | 2.031 | 12.03 |
| 48.3×2 | 291 | 2.298 | 2.327 | 13.79 |
| 60.3×2 | 366 | 2.894 | 2.930 | 17.36 |
| 76.1×2 | 466 | 3.678 | 3.725 | 22.07 |
| 88.9×2 | 546 | 4.313 | 4.368 | 25.88 |
| 114.3×2 | 706 | 5.574 | 5.645 | 33.45 |
أنابيب الإنشاء والدرابزين: EN 10296-2
للدرابزين والمساند والهياكل والأثاث تُستخدم أنابيب ملحومة وفق EN 10296-2. المسند (الهاندريل) والقوائم عادةً 42.4×2 أو 48.3×2، والقضبان الأفقية للحشو 12–25 mm.
| المقاس، mm | مساحة المقطع، mm² | kg/m — 1.4301 (304) | kg/m — 1.4404 (316L) | طول 6 m، kg |
|---|---|---|---|---|
| 12×1 | 35 | 0.273 | 0.276 | 1.64 |
| 16×1 | 47 | 0.372 | 0.377 | 2.23 |
| 20×1.5 | 87 | 0.689 | 0.697 | 4.13 |
| 25×1.5 | 111 | 0.875 | 0.886 | 5.25 |
| 30×1.5 | 134 | 1.061 | 1.074 | 6.37 |
| 32×1.5 | 144 | 1.135 | 1.150 | 6.81 |
| 40×1.5 | 181 | 1.433 | 1.451 | 8.60 |
| 50×1.5 | 229 | 1.806 | 1.828 | 10.83 |
مثال: درابزين بطول 6 m بمسند 42.4×2 وقضيبين أفقيين 12×1 وسبع قوائم 42.4×2 طول كلٍّ منها 1 m: المسند 12.03 kg، والقضيبان 2 × 1.64 kg، والقوائم 14.04 kg، فالمجموع نحو 29 kg من الأنابيب دون المثبّتات والأغطية.
الأنابيب الغذائية DIN 11850 (EN 10357)
في مصانع الألبان ومعامل الجعة والصناعات الغذائية للأنابيب سلسلتها الخاصة: DIN 11850، وقد حلّت محلّها في 2014 المواصفة EN 10357 بالمقاسات نفسها. السلسلة 2 تضمّ أشيع المقاسات؛ وانتبه إلى أن DN هنا ليس القطر: DN25 هو الأنبوب 29×1.5، وDN50 هو 53×1.5.
| المقاس، mm | DN | مساحة المقطع، mm² | kg/m — 1.4301 (304) | kg/m — 1.4404 (316L) | طول 6 m، kg |
|---|---|---|---|---|---|
| 13×1.5 | DN10 | 54 | 0.428 | 0.434 | 2.57 |
| 19×1.5 | DN15 | 82 | 0.651 | 0.660 | 3.91 |
| 23×1.5 | DN20 | 101 | 0.800 | 0.811 | 4.80 |
| 29×1.5 | DN25 | 130 | 1.024 | 1.037 | 6.14 |
| 35×1.5 | DN32 | 158 | 1.247 | 1.263 | 7.48 |
| 41×1.5 | DN40 | 186 | 1.471 | 1.489 | 8.82 |
| 53×1.5 | DN50 | 243 | 1.917 | 1.942 | 11.50 |
| 70×2 | DN65 | 427 | 3.375 | 3.418 | 20.25 |
| 85×2 | DN80 | 522 | 4.120 | 4.172 | 24.72 |
| 104×2 | DN100 | 641 | 5.063 | 5.127 | 30.38 |
الأنابيب الغذائية في الغالب من 1.4404 (316L) أو 1.4307 (304L)، فاختر العمود المناسب. وبجدار 1.5 mm يزن أنبوب DN50 نحو 1.92 kg/m، أي أقل من 40 % من أنبوب فولاذي 60.3×3.6 وفق EN 10255.
من أين يأتي الرقم

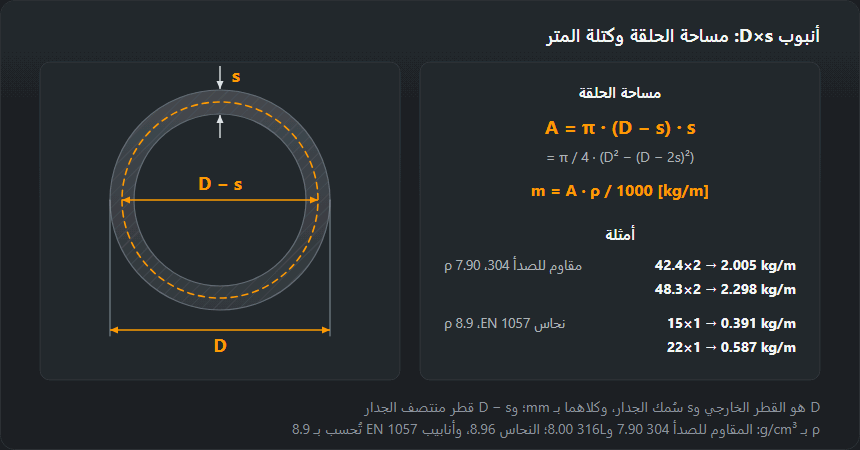

مساحة مقطع الأنبوب π/4·(D² − d²) = π·s·(D − s). وللأنبوب 42.4×2: π · 2 · 40.4 = 253.8 mm²، مضروبة في 7.90 / 1000 = 2.005 kg/m. ولا يغيّر خطّ اللحام الكتلة. كثافات الرتب (EN 10088-1):
| الرتبة EN | التسمية | AISI / UNS | البنية | الكثافة، g/cm³ | الفرق عن 1.4301 |
|---|---|---|---|---|---|
| 1.4301 | X5CrNi18-10 | 304 | أوستنيتي | 7.90 | 0 |
| 1.4307 | X2CrNi18-9 | 304L | أوستنيتي | 7.90 | 0 |
| 1.4541 | X6CrNiTi18-10 | 321 | أوستنيتي | 7.90 | 0 |
| 1.4401 | X5CrNiMo17-12-2 | 316 | أوستنيتي | 8.00 | +1.3 % |
| 1.4404 | X2CrNiMo17-12-2 | 316L | أوستنيتي | 8.00 | +1.3 % |
| 1.4571 | X6CrNiMoTi17-12-2 | 316Ti | أوستنيتي | 8.00 | +1.3 % |
| 1.4016 | X6Cr17 | 430 | فريتي | 7.70 | −2.5 % |
| 1.4462 | X2CrNiMoN22-5-3 | 2205 | دوبلكس | 7.80 | −1.3 % |
قد يختلف الجدار الفعلي عن الاسمي ضمن سماحية مواصفة المنتج، ولذلك قد يبتعد وزن التوريد عن الجدول ببضعة في المئة. أما الأنابيب المربّعة والمستطيلة من الستانلس فتُحسب في الحاسبة العامة لوزن الفولاذ المقاوم للصدأ.
الأنبوب نفسه من معدن آخر
يزن الأنبوب 42.4×2 نحو 1.993 kg/m من الفولاذ الكربوني، و2.005 من الستانلس، و0.685 kg/m من الألمنيوم. الحاسبات: الأنابيب والمقاطع الفولاذية، أنبوب الألمنيوم، القضيب الدائري الستانلس. ولحام أنابيب الستانلس رقيقة الجدار مع حماية الجذر — لحام الفولاذ المقاوم للصدأ.
أسئلة متكرّرة
كم يزن متر أنبوب الستانلس 42.4×2؟
2.005 kg من 1.4301 (304) و2.031 kg من 1.4404 (316L). والأنبوب بطول 6 m يزن 12.0 kg. أما الأنبوب 48.3×2 فيزن 2.298 kg/m.
ما الفرق بين أنبوب DIN 11850 وأنبوب EN 10217-7؟
سلسلة المقاسات والغرض. EN 10217-7 أنابيب ضغط بأقطار أنابيب الفولاذ DN (33.7؛ 42.4؛ 60.3…)، وDIN 11850 (اليوم EN 10357) أنابيب غذائية بأقطار «مدوّرة» 29 و41 و53 و70 mm وجدار رقيق 1.5–2 mm. فـ DN25 أنبوب 33.7 وفق EN 10217-7، لكنه 29×1.5 وفق DIN 11850.
كم يزن الأنبوب الغذائي DN50؟
وفق DIN 11850 السلسلة 2 هو الأنبوب 53×1.5: 1.917 kg/m من 304L و1.942 kg/m من 316L.
كم يزن مسند درابزين من الستانلس؟
المسند 42.4×2 يزن 2.005 kg/m، و48.3×2 يزن 2.298 kg/m. ودرابزين بطول 6 m بمسند وقضيبين أفقيين 12×1 وسبع قوائم يحتاج نحو 29 kg من الأنابيب.
