حدود القبول وفق ISO 5817

الحدّ المسموح لكل عيب عند مستويات الجودة B وC وD، لسُمك الجدار الذي أمامك — مع القاعدة التي أُخذ منها الرقم.

الجواب المختصر

ثلاثة مستويات جودة: B صارم، وC وسط، وD معتدل. الشقوق وعدم الانصهار غير مسموحة في أيٍّ منها، وسائر العيوب لها حدّ يتوقّف على السُّمك. والحاسبة أدناه تعطي الحدّ لسُمكك وعيبك.

نزّل الرسم: SVG · PNG

المستويات الثلاثة

B أشدّها، وC وسط، وD أوسعها. والاختيار اقتصادي بقدر ما هو فنّي: كل درجة تشديد ترفع كلفة التنفيذ والفحص. لذلك تُطلب B حيث يلزم — الأحمال الدورية والضغط والسلامة — وD حيث لا يلزم أكثر.

قبل أن تقيس

نظّف السطح من الخبث والرذاذ: القياس على سطح غير نظيف يقيس ظلًّا. واستعمل مسطرة لُحام لا تقديرًا بالعين — أكثر الخلافات بين اللحّام والمفتّش تنشأ هنا، ومعظمها ينتهي عند أول قياس صحيح.

كيف تستعمل الحاسبة خطوةً خطوة

1. سمِّ العيب قبل أن تقيسه. القطع السفلي عند حافة الوجه وتقعّر الجذر في الجهة الخلفية يتشابهان للعين، لكنّ لكلٍّ منهما صيغة. الرقم تجده في جدول أرقام العيوب ISO 6520-1.
2. خذ المستوى من المستندات. المخطّط أو WPS أو مواصفة المنتج، وفي المنشآت المعدنية فئة التنفيذ EXC. لا يُختار المستوى على مقاس نتيجة القياس.
3. أدخل السُمك الاسمي t — المكتوب في المخطّط، لا الذي تقيسه القدمة بعد التجليخ. منه تُحسب أغلب الحدود.
4. في 502 و503 أدخل العرض b، وفي 504 عرض الجذر في حقله الخاصّ. تحدّب التناكبي: عرض طبقة الوجه، وتحدّب الزاوي: عرض وجه اللُحام، وزيادة الاختراق: عرض الجذر.
5. أدخل القيمة المقيسة واقرأ الحكم. خانة «القاعدة» تعرض الصيغة، و«الحدّ المطلق» يعرض السقف؛ فإذا تساوى المسموح مع السقف فالسقف هو الذي حسم النتيجة لا السُمك.

حدود ISO 5817 عند المستوى C لأسماك شائعة

أدناه القواعد نفسها التي تحسب بها الحاسبة، محلولةً لعدّة أسماك حتى لا تُدخلها واحدةً واحدة عند طاولة العمل. الأرقام بالخطّ العريض هي التي كانت الصيغة ستعطي فيها أكثر فسرى السقف. والشَرطة تعني أنّ العيب غير مسموح عند هذا المستوى. في الجدول العيوب المحسوبة من السُمك t وحدها؛ أمّا التحدّب وزيادة الاختراق فيتبعان العرض b وتُحسب في الحاسبة.

يكشف الجدول أمرًا يسهل أن يفوت: القطع السفلي عند المستوى C يبلغ سقفه 0.5 mm ابتداءً من صفيحة 5 mm، وعدم امتلاء التجهيز وتقعّر الجذر يقفان عند 1 mm ابتداءً من 10 mm. في القطع السميكة لا يكبر التسامح مع هذه العيوب بكبر السُمك.

الأسماك نفسها عند المستوى B

المستوى B لا يسمح بعدم امتلاء التجهيز إطلاقًا، ويحسب القطع السفلي وتقعّر الجذر بنصف معامل المستوى C (⁦0.05·t⁩ بدل ⁦0.1·t⁩) وبسقف 0.5 mm. والإزاحة الخطية على صفيحة 20 mm هي 2 mm عند B مقابل 3 mm عند C — وفي تجميع الأنابيب والصفائح السميكة كثيرًا ما يقرّر هذا الفرق هل يجب فكّ الوصلة قبل أن يبدأ اللحام أصلًا.

أمثلة بالأرقام

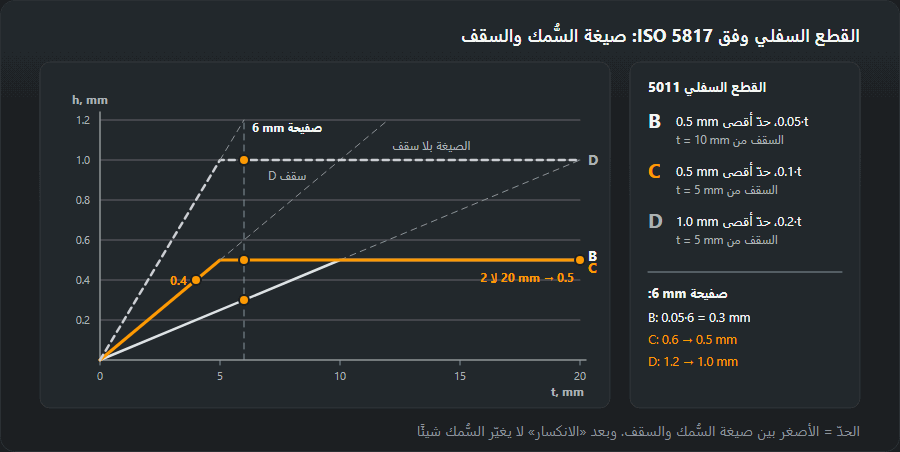

قطع سفلي على صفيحة 6 mm

المستوى C: الصيغة ⁦0.1·6⁩ تعطي 0.6 mm، لكنّ السقف 0.5 mm وهو الذي يسري. قراءة 0.4 mm مقبولة. واللُحام نفسه مُقيَّمًا عند المستوى B (⁦0.05·6 = 0.3⁩ mm) مرفوض، وعند D (⁦0.2·6 = 1.2⁩، والسقف 1.0 mm) يمرّ بهامش واسع. ما يُفعل بقطع سفلي لم يمرّ تجده في صفحة القطع السفلي.

نزّل الرسم: SVG · PNG

زيادة التحدّب مع وجه عرضه 16 mm

يُحسب الحدّ من عرض الوجه: B ⁦1 + 0.1·16 = 2.6⁩ mm، وC ⁦1 + 0.15·16 = 3.4⁩ mm، وD ⁦1 + 0.25·16 = 5.0⁩ mm. تحدّبٌ مقداره 3.0 mm يمرّ عند C ويسقط عند B. فإذا طُلب B كفى تجليخ الوجه حتى 2.6 mm — لا حاجة لإعادة لحام شيء — بشرط ألّا ينزل التجليخ تحت سطح الصفيحة.

إزاحة الحواف على صفيحة 30 mm

عند المستوى C تعطي الصيغة ⁦0.15·30⁩ مقدار 4.5 mm ويسري السقف 4 mm؛ وعند B تقع ⁦0.1·30⁩ على السقف 3 mm تمامًا. تُقاس الإزاحة على الوصلة المُنقَّطة قبل اللحام: بعد طبقة الوجه لا تُقدَّر إلا بصورة غير مباشرة، ولا تُصحَّح إلا بالقطع.

زيادة الاختراق مع جذر عرضه 4 mm

B: ⁦1 + 0.2·4 = 1.8⁩ mm؛ C: ⁦1 + 0.6·4 = 3.4⁩ mm؛ D: ⁦1 + 1.0·4 = 5⁩ mm أي السقف نفسه. الفرق بين B وC هنا قرابة الضعف: جذرٌ يمرّ عند C بلا ملاحظات كثيرًا ما يحتاج عند B إلى تجليخ من الداخل أو إلى ضبط التيار وفجوة الجذر.

بماذا تقيس وكيف

تشترط ISO 17637 في الفحص البصري إضاءةً لا تقلّ عن 350 lx (ويُوصى بـ 500 lx)، وألّا تبعد العين أكثر من 600 mm عن السطح، وزاوية نظر لا تقلّ عن 30°. ويُنظَّف السطح من الخبث والرذاذ أولًا: القياس عبر الخبث يقيس الخبث.

• القطع السفلي وتقعّر الجذر — مؤشّر العمق في مسطرة اللُحام، مُصفَّرًا على سطح الصفيحة السليم بجوار اللُحام.
• التحدّب — مسطرة مستندة إلى حافتي المعدن الأساس، ويُقاس العرض b بالأداة نفسها في المقطع نفسه.
• الإزاحة الخطية — مسطرة لُحام أو مسطرة مستقيمة ومقياس فُرجات من جهتي الوصلة، ويُعتمد أكبر فرق في المستوى.
• المسامة السطحية — أكبر أبعادها؛ أمّا المسام الداخلية فلا تُرى بالعين وتحتاج إلى RT أو UT.

تُسجَّل النتيجة مع موضع العيب والأداة — ومن المريح فعل ذلك في مولّد تقرير الفحص البصري، الذي يأخذ الحدود نفسها التي تأخذها هذه الحاسبة.

أخطاء شائعة مع الحاسبة

• ترك الحقل b فارغًا. تحسب الحاسبة عندئذٍ من السُمك t. مع t = 10 mm ووجه عرضه 16 mm يخرج التحدّب عند C 2.5 mm بدل 3.4 mm — فيُرفض لُحام سليم.
• السُمك المقيس بدل الاسمي. الصفيحة المجلوخة أو المتآكلة تعطي t أصغر وحدًّا أشدّ ممّا تقصده المواصفة.
• الخلط بين زيادة الاختراق وزيادة التحدّب. 504 جهة الجذر ويُحسب من عرض الجذر، و502 جهة الوجه. الصيغ والسقوف مختلفة.
• اعتبار مسامة منفردة هي كل المسامية. الحاسبة تفحص مسامة واحدة. التجمّعات والصفوف والمساحة الكلّية للمسام بنود مستقلّة في المواصفة — انظر المسامية في اللحام.
• العمل على الحدّ. القيمة المساوية للحدّ مقبولة، لكن لكل قياس عدم يقين. ما يمرّ بفارق 0.05 mm قد يسقط عند مفتّش آخر بمسطرة أخرى.

الحكم «مرفوض» — وماذا بعد؟

«مرفوض» لا يعني تلقائيًا «اقطع». التحدّب يُجلَخ عادةً، والقطع السفلي يُملأ بخطّ رفيع، والمسامة السطحية تُفتح بالمجلخة مع التأكّد من عدم وجود غيرها تحتها. أمّا العيوب المستوية فشأنها آخر: الشقّ وعدم الانصهار يُزالان حتى المعدن السليم ثم يُعاد اللحام — الأسباب وتسلسل الإصلاح في صفحة عدم الانصهار وعدم الاختراق. بعد كل إصلاح يُعاد فحص الموضع بالطريقة نفسها، وبطريقة حجمية إن طلبت المستندات ذلك. والجدول الكامل للمتطلبات مع اختيار المستوى للمنتج في صفحة مستويات الجودة ISO 5817.

الكاتب: Dmitry Frolov, لحّام ومصنّع هياكل معدنية آخر تحديث: 28 سبتمبر 2026
