Limite de acceptare conform ISO 5817
Dacă imperfecțiunea pe care tocmai ai măsurat-o se încadrează — la nivelul de calitate B, C sau D, pentru grosimea din fața ta.
Pe scurt
Trei niveluri de calitate: B sever, C intermediar, D moderat. Fisurile și lipsa de topire nu se admit la niciunul, restul defectelor au o limită care depinde de grosime. Calculatorul de mai jos dă limita pentru grosimea și defectul tău.
Cele trei niveluri
B este sever, C intermediar, D moderat. Nivelul nu îl alege sudorul: vine din proiectare și apare pe desen sau în WPS. Echipamentele sub presiune și structurile solicitate dinamic cer de regulă B; structurile static solicitate acceptă adesea C.
Majoritatea limitelor sunt proporționale cu grosimea, dar au un plafon absolut. Crestătura marginală la nivelul C, de pildă, este 0,1·t, însă niciodată peste 0,5 mm: la tablă de 20 mm decide plafonul, nu proporția.
| Nivel | Denumire | Unde se aplică |
|---|---|---|
| B | Ridicat | Structuri portante critice, recipiente sub presiune, EXC3–EXC4 după EN 1090-2 |
| C | Mediu | Grosul construcțiilor de mașini și civile, EXC2 |
| D | De bază | Elemente neîncărcate și secundare, balustrade, cadre |

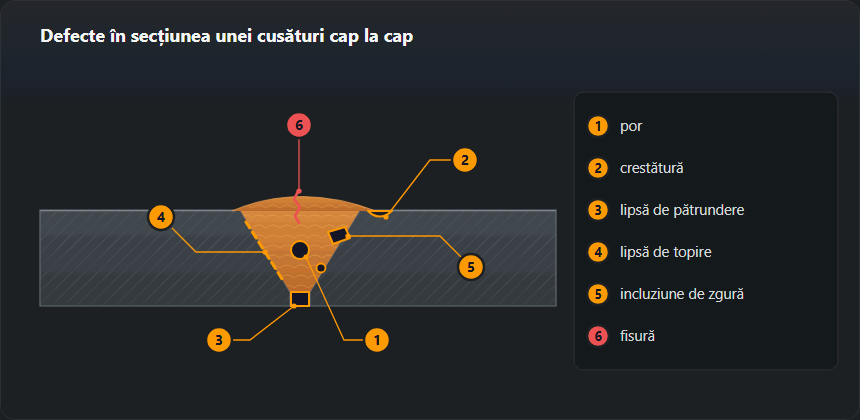

Ce nu se acceptă niciodată
Fisurile și lipsa de topire se resping la orice nivel, fără măsurătoare de discutat. Acesta este motivul practic pentru care lipsa de topire contează mai mult decât o cusătură pur și simplu urâtă: una urâtă poate trece, una fisurată nu.
Calculatorul acoperă imperfecțiunile care apar cel mai des la controlul vizual. Când de răspuns depind banii sau siguranța, decide textul ISO 5817: are note, excepții și o listă mai lungă decât ar trebui să pretindă orice calculator.
Cum folosești calculatorul, pas cu pas
- Numește imperfecțiunea înainte s-o măsori. Crestătura marginală la marginea feței și concavitatea la rădăcină pe verso seamănă la vedere, dar se calculează cu formule diferite. Numărul îl găsești în tabelul de notări ISO 6520-1.
- Nivelul vine din documentație. Desenul, WPS-ul sau specificația produsului; la construcțiile metalice — clasa de execuție EXC. Nivelul nu se alege după rezultatul măsurării.
- Introdu grosimea nominală t — cea din desen, nu cea măsurată cu șublerul după polizare. Din ea se calculează majoritatea limitelor.
- Pentru 502 și 503 introdu lățimea b, pentru 504 — lățimea rădăcinii, în câmpul separat. Supraînălțarea cap la cap — lățimea stratului de față, convexitatea la colț — lățimea feței, pătrunderea excesivă — lățimea rădăcinii.
- Introdu valoarea măsurată și citește verdictul. Câmpul „Regula” arată formula, „Limită absolută” — plafonul; dacă valoarea admisă e egală cu plafonul, a decis plafonul, nu grosimea.
Limitele ISO 5817 nivel C pentru grosimi uzuale
Mai jos, aceleași reguli după care lucrează calculatorul, rezolvate pentru mai multe grosimi, ca să nu le introduci pe rând lângă banc. Cu aldin sunt valorile unde formula ar da mai mult și se aplică plafonul. Liniuța înseamnă că imperfecțiunea nu se admite la acel nivel. În tabel intră doar imperfecțiunile calculate din grosimea t: supraînălțarea, convexitatea și pătrunderea depind de lățimea b și se calculează în calculator.
| Nr. | Imperfecțiunea | t = 4 | t = 5 | t = 6 | t = 8 | t = 10 | t = 12 | t = 20 | t = 30 |
|---|---|---|---|---|---|---|---|---|---|
| 402 | Lipsă de pătrundere la rădăcină | — | — | — | — | — | — | — | — |
| 2011 | Por izolat | 1,2 | 1,5 | 1,8 | 2,4 | 3 | 3,6 | 4 | 4 |
| 2017 | Por de suprafață | 0,8 | 1 | 1,2 | 1,6 | 2 | 2 | 2 | 2 |
| 5011, 5012 | Crestătură continuă | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| 507 | Denivelare liniară a marginilor | 0,6 | 0,75 | 0,9 | 1,2 | 1,5 | 1,8 | 3 | 4 |
| 511 | Rost incomplet umplut | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1 | 1 | 1 |
| 515 | Concavitate la rădăcină | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1 | 1 | 1 |
Tabelul arată ceva ușor de scăpat: la nivelul C crestătura marginală atinge plafonul de 0,5 mm deja de la tablă de 5 mm, iar rostul incomplet umplut și concavitatea la rădăcină rămân la 1 mm de la 10 mm. La piese groase toleranța pentru aceste imperfecțiuni nu crește odată cu grosimea.
Aceleași grosimi la nivelul B
| Nr. | Imperfecțiunea | t = 4 | t = 5 | t = 6 | t = 8 | t = 10 | t = 12 | t = 20 | t = 30 |
|---|---|---|---|---|---|---|---|---|---|
| 402 | Lipsă de pătrundere la rădăcină | — | — | — | — | — | — | — | — |
| 2011 | Por izolat | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,4 | 3 | 3 |
| 2017 | Por de suprafață | — | — | — | — | — | — | — | — |
| 5011, 5012 | Crestătură continuă | 0,2 | 0,25 | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
| 507 | Denivelare liniară a marginilor | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 2 | 3 |
| 511 | Rost incomplet umplut | — | — | — | — | — | — | — | — |
| 515 | Concavitate la rădăcină | 0,2 | 0,25 | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 |
Nivelul B nu admite deloc rostul incomplet umplut și calculează crestătura și concavitatea la rădăcină cu jumătate din factorul nivelului C (0,05·t în loc de 0,1·t), cu plafon de 0,5 mm. Denivelarea marginilor la tablă de 20 mm este 2 mm la B față de 3 mm la C — la asamblarea țevilor și a tablei groase asta decide adesea dacă îmbinarea trebuie desfăcută încă înainte de sudare.
Exemple cu cifre

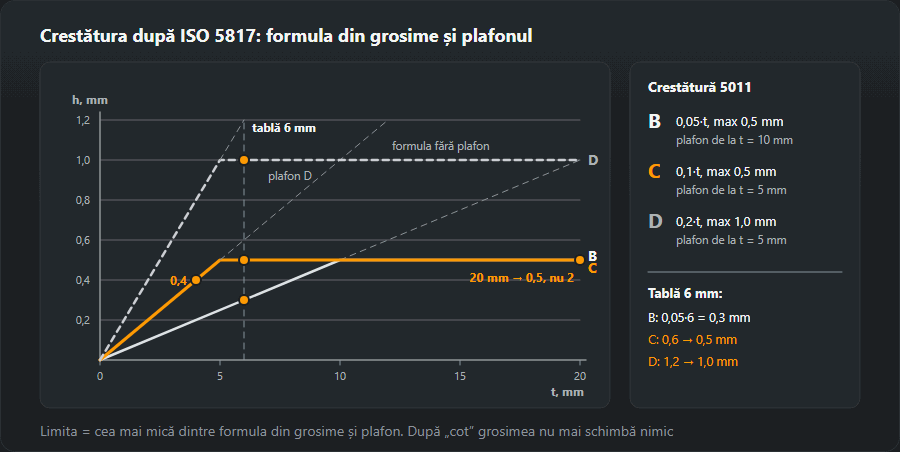

Crestătură marginală la tablă de 6 mm
Nivelul C: formula 0,1·6 dă 0,6 mm, dar plafonul e 0,5 mm — el se aplică. O citire de 0,4 mm e conformă. Aceeași cusătură evaluată la nivelul B (0,05·6 = 0,3 mm) e neconformă, iar la D (0,2·6 = 1,2, plafon 1,0 mm) trece cu rezervă. Ce faci cu o crestătură care nu trece găsești pe pagina despre crestătura marginală.
Supraînălțare la o față lată de 16 mm
Limita se calculează din lățimea feței: B 1 + 0,1·16 = 2,6 mm, C 1 + 0,15·16 = 3,4 mm, D 1 + 0,25·16 = 5,0 mm. O supraînălțare de 3,0 mm trece la C și pică la B. Dacă se cere B, ajunge să polizezi fața până la 2,6 mm — nu se resudează nimic —, dar fără să cobori sub suprafața tablei.
Denivelare la tablă de 30 mm
La nivelul C formula 0,15·30 dă 4,5 mm și se aplică plafonul de 4 mm; la B, 0,1·30 cade exact pe plafonul de 3 mm. Denivelarea se măsoară pe îmbinarea prinsă în puncte, înainte de sudare: după stratul de față se apreciază doar indirect și se corectează numai prin tăiere.
Pătrundere excesivă la o rădăcină de 4 mm
B: 1 + 0,2·4 = 1,8 mm; C: 1 + 0,6·4 = 3,4 mm; D: 1 + 1,0·4 = 5 mm, adică exact plafonul. Între B și C e aici aproape dublu: o rădăcină care la C trece fără observații, pentru B cere adesea polizare pe interior sau corectarea curentului și a rostului la rădăcină.
Cu ce și cum se măsoară
ISO 17637 cere la examinarea vizuală cel puțin 350 lx (recomandat 500 lx), ochiul la cel mult 600 mm de suprafață și un unghi de observare de minimum 30°. Zgura și stropii se curăță înainte: măsurat prin zgură, măsori zgura.
- Crestătura și concavitatea la rădăcină — acul de adâncime al calibrului de sudură, adus la zero pe tabla neatinsă de lângă cusătură.
- Supraînălțarea și convexitatea — calibrul sprijinit pe ambele margini ale metalului de bază; lățimea b se măsoară cu același instrument, în aceeași secțiune.
- Denivelarea — calibru sau riglă și lere de ambele părți ale îmbinării; contează treapta cea mai mare.
- Porul de suprafață — dimensiunea cea mai mare; porii interiori nu se văd, trebuie RT sau UT.
Rezultatul se trece în raport cu locul și instrumentul — comod în generatorul de raport de examinare vizuală, care folosește aceleași limite ca acest calculator.
Greșeli frecvente cu calculatorul
- Câmpul b lăsat gol. Calculatorul socotește atunci din grosimea t. La t = 10 mm și față de 16 mm, supraînălțarea la C iese 2,5 mm în loc de 3,4 mm — și o sudură bună e respinsă.
- Grosimea măsurată în locul celei nominale. Tabla polizată sau corodată dă un t mai mic și o limită mai strictă decât intenționează norma.
- Pătrunderea confundată cu supraînălțarea. 504 e partea rădăcinii și se calculează din lățimea rădăcinii; 502 e fața. Formule și plafoane diferite.
- Un por izolat luat drept toată porozitatea. Calculatorul verifică un por. Cuiburile, șirurile și aria totală a porilor sunt poziții separate în normă — vezi pori în cusătură.
- Lucrul la limită. O valoare egală cu limita e conformă, dar orice măsurare are incertitudine. Ce trece cu 0,05 mm poate pica la alt inspector, cu alt calibru.
Verdict „neconform” — și acum?
„Neconform” nu înseamnă automat „tăiem”. Supraînălțarea și convexitatea se polizează de obicei, crestătura se umple cu un rând subțire, iar porul de suprafață se scoate cu polizorul, verificând dacă dedesubt mai sunt. Cu imperfecțiunile plane e altfel: fisura și lipsa de topire se îndepărtează până la metal sănătos și se sudează din nou — cauzele și ordinea reparației pe pagina despre lipsa de topire și de pătrundere. După fiecare reparație zona se reexaminează cu aceeași metodă, iar dacă documentația cere — și volumetric. Tabelul complet al cerințelor, cu alegerea nivelului pentru un produs, e pe pagina despre nivelurile de calitate ISO 5817.
Întrebări frecvente
Ce nivel de calitate se aplică dacă desenul nu indică niciunul?
Atunci nu este stabilit, iar aceasta este o lipsă a documentației, nu o decizie a sudorului. În construcții metalice conform EN 1090 nivelul rezultă din clasa de execuție: EXC2 cere de regulă C, EXC3 cere B. Nu se ghicește.
De ce fisurile nu sunt admise la niciun nivel?
Pentru că o fisură crește sub sarcină. Un por este un gol de dimensiune fixă; o fisură este o crestătură cu vârf, iar tensiunea în acel vârf este practic nelimitată. De aceea nu are dimensiune admisibilă la niciun nivel.
Valoarea măsurată cade exact pe limită.
Atunci este admisibilă — norma își scrie limitele inclusiv. Dar incertitudinea de măsurare contează: dacă citirea intră în incertitudine față de limită, se măsoară din nou, nu se discută.
Ce lățime b introduc în calculator?
Depinde de imperfecțiune. Pentru supraînălțarea excesivă la cusătura cap la cap (502) — lățimea stratului de față, pentru convexitatea excesivă la cusătura de colț (503) — lățimea feței cusăturii, pentru pătrunderea excesivă (504) — lățimea rădăcinii pe partea opusă. Lățimea rădăcinii are în calculator un câmp separat — fără ea limita 504 nu se calculează. Dacă lași câmpul b gol, calculatorul socotește din grosimea t, iar limita iese de obicei prea mică: la t = 10 mm supraînălțarea la nivelul C iese 2,5 mm, iar la o față reală de 16 mm — 3,4 mm.
Se admite lipsa de pătrundere la nivelul D?
Da, limitat: înălțime până la 0,2·t, dar nu mai mult de 2 mm. La tablă de 8 mm înseamnă 1,6 mm; de la 10 mm în sus limita rămâne 2 mm. La nivelurile B și C lipsa de pătrundere (402) nu se admite, indiferent de mărime.
Pot folosi calculatorul pentru suduri din aluminiu?
Nu. Conține doar valorile ISO 5817, care acoperă oțelul, nichelul, titanul și aliajele lor. Aluminiul se evaluează după ISO 10042 — aceleași litere de nivel, alte cifre.
