Numerele imperfecțiunilor de sudură conform ISO 6520-1
401, 5011, 2011 — în raportul de control vizual, radiografic sau cu ultrasunete imperfecțiunea se notează prin număr, nu prin denumire. Mai jos, tabelul complet pe șase grupe, cu denumirea fiecărui număr și trimitere la articol acolo unde defectul este tratat pe larg.
Răspuns scurt
Numerele care ajung cel mai des în raport:
- 100 — fisură, 104 — fisură în crater
- 2011 — por izolat, 2012 — porozitate uniform distribuită
- 3041 — incluziune de wolfram (defectul tipic la TIG)
- 401 — lipsă de topire, 402 — lipsă de pătrundere
- 5011 — crestătură continuă
- 507 — denivelare liniară a marginilor
- 510 — străpungere
- 602 — stropi de metal
Cum se citește numărul

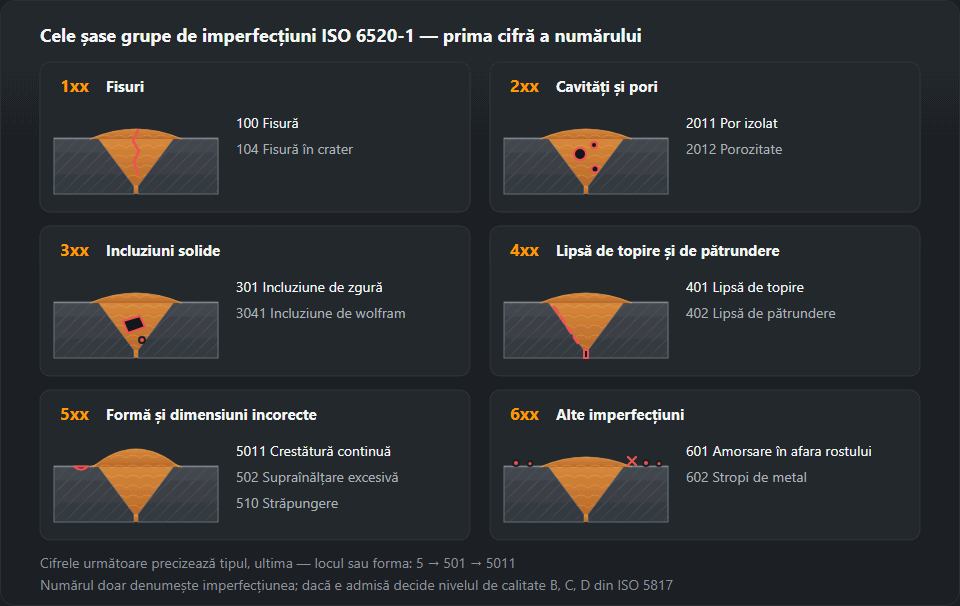

Prima cifră dă grupa: 1 fisuri, 2 cavități și pori, 3 incluziuni solide, 4 lipsă de topire și de pătrundere, 5 formă și dimensiuni incorecte, 6 alte imperfecțiuni. Cifrele următoare restrâng tipul, iar ultima arată poziția sau forma.
La 5011: 5 grupa formei, 501
crestătură marginală, 5011 crestătură continuă. La fel,
1013 este o fisură longitudinală (101) aflată în zona influențată
termic. Cu cât numărul este mai lung, cu atât spune mai exact ce a văzut
controlorul și unde.
Tabelul
1 — Fisuri
| Nr. | Denumirea imperfecțiunii | Unde este descrisă |
|---|---|---|
| 100 | Fisură | Fisuri în cusătură |
| 101 | Fisură longitudinală | Fisuri în cusătură |
| 1011 | Fisură longitudinală în metalul depus | — |
| 1012 | Fisură longitudinală pe linia de topire | — |
| 1013 | Fisură longitudinală în ZIT | — |
| 1014 | Fisură longitudinală în metalul de bază | — |
| 102 | Fisură transversală | Fisuri în cusătură |
| 103 | Fisuri radiale | — |
| 104 | Fisură în crater | Fisuri în cusătură |
| 105 | Grup de fisuri izolate | — |
| 106 | Fisură ramificată | — |
2 — Cavități și pori
| Nr. | Denumirea imperfecțiunii | Unde este descrisă |
|---|---|---|
| 200 | Cavitate | — |
| 201 | Suflură (cavitate gazoasă) | Pori în cusătură |
| 2011 | Por izolat | Pori în cusătură |
| 2012 | Porozitate uniform distribuită | Pori în cusătură |
| 2013 | Porozitate grupată (cuib) | Pori în cusătură |
| 2014 | Porozitate liniară (șir de pori) | — |
| 2015 | Cavitate alungită | — |
| 2016 | Suflură vermiculară | Pori în cusătură |
| 2017 | Por de suprafață | — |
| 202 | Retasură | — |
| 2024 | Retasură de crater | — |
3 — Incluziuni solide
| Nr. | Denumirea imperfecțiunii | Unde este descrisă |
|---|---|---|
| 300 | Incluziune solidă | — |
| 301 | Incluziune de zgură | — |
| 3011 | Incluziune de zgură liniară | — |
| 3012 | Incluziune de zgură izolată | — |
| 3013 | Incluziuni de zgură grupate | — |
| 302 | Incluziune de flux | — |
| 303 | Incluziune de oxid | — |
| 304 | Incluziune metalică | — |
| 3041 | Incluziune de wolfram | — |
| 3042 | Incluziune de cupru | — |
4 — Lipsă de topire și de pătrundere
| Nr. | Denumirea imperfecțiunii | Unde este descrisă |
|---|---|---|
| 401 | Lipsă de topire | Lipsă de topire și de pătrundere |
| 4011 | Lipsă de topire pe flancul rostului | Lipsă de topire și de pătrundere |
| 4012 | Lipsă de topire între straturi | Lipsă de topire și de pătrundere |
| 4013 | Lipsă de topire la rădăcină | Lipsă de topire și de pătrundere |
| 402 | Lipsă de pătrundere la rădăcină | Lipsă de topire și de pătrundere |
5 — Formă și dimensiuni incorecte
| Nr. | Denumirea imperfecțiunii | Unde este descrisă |
|---|---|---|
| 500 | Formă incorectă | — |
| 501 | Crestătură marginală | — |
| 5011 | Crestătură continuă | Crestătură marginală |
| 5012 | Crestătură intermitentă | Crestătură marginală |
| 5013 | Crestătură între straturi | Crestătură marginală |
| 502 | Supraînălțare excesivă la sudura cap la cap | — |
| 503 | Convexitate excesivă la sudura de colț | — |
| 504 | Pătrundere excesivă la rădăcină | — |
| 505 | Unghi de racordare incorect | — |
| 506 | Suprapunere pe metalul de bază | — |
| 507 | Denivelare liniară a marginilor | — |
| 508 | Denivelare unghiulară a marginilor | — |
| 509 | Scurgere de metal | — |
| 510 | Străpungere | — |
| 511 | Rost incomplet umplut | — |
| 512 | Asimetrie excesivă a sudurii de colț | — |
| 513 | Lățime neuniformă a cusăturii | — |
| 514 | Suprafață neregulată | — |
| 515 | Concavitate la rădăcină | — |
| 516 | Porozitate la rădăcină | — |
| 517 | Reamorsare defectuoasă | — |
| 520 | Deformare excesivă | — |
| 521 | Dimensiuni incorecte ale sudurii | — |
| 5211 | Grosime excesivă a sudurii | — |
| 5213 | Grosime insuficientă a sudurii | — |
6 — Alte imperfecțiuni
| Nr. | Denumirea imperfecțiunii | Unde este descrisă |
|---|---|---|
| 600 | Altă imperfecțiune | — |
| 601 | Amorsare a arcului în afara rostului | — |
| 602 | Stropi de metal | — |
| 603 | Ruptură de suprafață | — |
| 604 | Urmă de polizare | — |
| 605 | Urmă de dăltuire | — |
| 606 | Polizare excesivă | — |
| 610 | Culori de revenire (peliculă de oxid) | — |
| 615 | Resturi de zgură | — |
| 617 | Decalaj între straturile opuse | — |
| 618 | Punct de prindere defectuos | — |
ISO 6520-1 cuprinde în jur de două sute de poziții, unele care în practică nu apar niciodată. În tabel sunt imperfecțiunile care ajung în rapoartele VT, RT și UT. Un număr din afara listei se citește tot din structură: prima cifră dă întotdeauna grupa.
Numărul nu spune că sudura se respinge
Aceasta este cea mai frecventă confuzie legată de standard. ISO 6520-1 doar denumește și numerotează — este un dicționar, nu un criteriu. Evaluarea o face ISO 5817, care pentru oțel împarte cerințele pe trei niveluri de calitate: B (cel mai sever), C și D. La sudurile de aluminiu același rol îl are ISO 10042.
De aceea aceeași însemnare „5011, adâncime 0,4 mm” poate fi în același timp admisibilă și inadmisibilă: la nivelul D o crestătură de această adâncime pe tablă de 10 mm trece, la nivelul B nu. Nivelul de calitate rezultă din documentația de execuție, nu din aprecierea controlorului. Limitele pentru o grosime și un nivel anume le calculează calculatorul de imperfecțiuni admisibile ISO 5817.
Un caz aparte sunt imperfecțiunile plane: lipsa de topire (401) și fisurile (100). Toleranța lor este zero la nivelurile B și C nu pentru că ar fi mari, ci pentru că lucrează ca o crestătură: concentrează tensiunea și cresc sub solicitare variabilă. Un por de aceeași mărime este mult mai puțin periculos decât o lipsă de topire.
Cum arată aceste defecte, de unde vin și cum se evită — catalogul defectelor de sudură.
Întrebări frecvente
Ce înseamnă 401 în raportul de control?
Lipsă de topire: metalul depus se sprijină pe flancul rostului sau pe stratul anterior fără să se fi topit împreună cu el. Codurile mai lungi spun unde: 4011 pe flanc, 4012 între straturi, 4013 la rădăcină.
Prin ce diferă 401 de 402?
401 este lipsă de topire — suprafețele se ating, dar nu sunt unite. 402 este lipsă de pătrundere — rădăcina nu a fost topită pe adâncimea cerută, iar acolo pur și simplu lipsește metal. Ambele sunt imperfecțiuni plane, ambele se văd greu pe radiografie și ambele au de regulă toleranță zero la nivelul de calitate B.
Numărul din ISO 6520-1 înseamnă că sudura se respinge?
Nu. ISO 6520-1 doar denumește și numerotează imperfecțiunea, fără să o evalueze. Dacă este admisibilă decide nivelul de calitate B, C sau D conform ISO 5817, iar la sudurile de aluminiu ISO 10042. Aceeași crestătură 5011 poate fi admisibilă la nivelul D și inadmisibilă la B.
