Tabel cu masa profilelor de oțel

Q: Cum transform tonele de profil în metri?

Se împarte masa la masa pe metru din tabel: L = M / G. O tonă de UPN 200 (25,3 kg/m) înseamnă 39,5 m, o tonă de IPE 200 (22,4 kg/m) — 44,6 m, o tonă de cornier 50×50×5 (3,77 kg/m) — 265 m. Numărul de bare se rotunjește în sus.

Masa pe metru: IPE 200 — 22,4 kg/m; HEB 200 — 61,3 kg/m; UPN 200 — 25,3 kg/m; L 50×50×5 — 3,77 kg/m. O bară de 6 m de HEB 200 are 367,8 kg, una de 12 m — 735,6 kg; celelalte dimensiuni sunt mai jos, fiecare cu răspuns gata. Masa pe metru și dimensiunile profilelor laminate într-un singur loc: profile IPE, INP, HEA și HEB, profile UPN și UPE, corniere cu aripi egale și inegale. Valori nominale conform standardelor indicate deasupra fiecărui tabel.

Atât cântăresc aceste profile: IPE 270 — 36,1 kg/m, HEA 280 — 76,4, UPN 200 — 25,3, L 50×50×6 — 4,5. Mai jos toate dimensiunile fiecărei serii, cu cotele și aria secțiunii.

Cele mai folosite profile

Profil	Masă, kg/m	Bară 6 m, kg	Bară 12 m, kg
L 40×40×4	2,42	14,5	29,0
L 50×50×5	3,77	22,6	45,2
L 60×60×6	5,42	32,5	65,0
L 80×80×8	9,63	57,8	115,6
UPN 80	8,64	51,8	103,7
UPN 100	10,6	63,6	127,2
UPN 140	16,0	96,0	192,0
UPN 200	25,3	151,8	303,6
IPE 100	8,10	48,6	97,2
IPE 140	12,9	77,4	154,8
IPE 160	15,8	94,8	189,6
IPE 200	22,4	134,4	268,8
IPE 240	30,7	184,2	368,4
IPE 300	42,2	253,2	506,4
HEA 160	30,4	182,4	364,8
HEA 200	42,3	253,8	507,6
HEB 160	42,6	255,6	511,2
HEB 200	61,3	367,8	735,6
HEB 240	83,2	499,2	998,4
HEB 300	117	702,0	1404,0

Masa dimensiunilor uzuale într-o frază

Secțiunile unui profil I, unui profil U și unui cornier cu cotele h, b, s și t — Ce înseamnă coloanele h, b, s și t din tabelele profilelor

Câteva dimensiuni căutate cel mai des în acest tabel, transformate în bare de 6 și 12 m, metri pe tonă și comparate cu seria vecină. Fiecare are ancora ei (de exemplu #upn-300), iar cifrele vin din aceleași rânduri ale tabelelor de mai jos.

Greutatea IPE 200 pe metru — 22,4 kg/m

IPE 200 cântărește 22,4 kg pe metru liniar: o bară de 6 m are 134,4 kg, una de 12 m — 268,8 kg, iar o tonă înseamnă cam 44,6 m din acest profil. Secțiune 200 × 100 mm, inimă 5,6 mm, talpă 8,5 mm, arie 28,5 cm². HEA 200 este cu 89 % mai greu (42,3 kg/m).

Greutatea IPE 270 pe metru — 36,1 kg/m

IPE 270 cântărește 36,1 kg pe metru liniar: o bară de 6 m are 216,6 kg, una de 12 m — 433,2 kg, iar o tonă înseamnă cam 27,7 m din acest profil. Secțiune 270 × 135 mm, inimă 6,6 mm, talpă 10,2 mm, arie 45,9 cm².

Greutatea INP 200 pe metru — 26,2 kg/m

INP 200 cântărește 26,2 kg pe metru liniar: o bară de 6 m are 157,2 kg, una de 12 m — 314,4 kg, iar o tonă înseamnă cam 38,2 m din acest profil. Secțiune 200 × 90 mm, inimă 7,5 mm, talpă 11,3 mm, arie 33,4 cm². IPE 200 este cu 15 % mai ușor (22,4 kg/m).

Greutatea HEA 160 pe metru — 30,4 kg/m

HEA 160 cântărește 30,4 kg pe metru liniar: o bară de 6 m are 182,4 kg, una de 12 m — 364,8 kg, iar o tonă înseamnă cam 32,9 m din acest profil. Secțiune 152 × 160 mm, inimă 6 mm, talpă 9 mm, arie 38,8 cm². Atenție: înălțimea reală este 152 mm, nu 160. HEB 160 este cu 40 % mai greu (42,6 kg/m).

Greutatea HEA 240 pe metru — 60,3 kg/m

HEA 240 cântărește 60,3 kg pe metru liniar: o bară de 6 m are 361,8 kg, una de 12 m — 723,6 kg, iar o tonă înseamnă cam 16,6 m din acest profil. Secțiune 230 × 240 mm, inimă 7,5 mm, talpă 12 mm, arie 76,8 cm². Atenție: înălțimea reală este 230 mm, nu 240. HEB 240 este cu 38 % mai greu (83,2 kg/m).

Greutatea HEA 280 pe metru — 76,4 kg/m

HEA 280 cântărește 76,4 kg pe metru liniar: o bară de 6 m are 458,4 kg, una de 12 m — 916,8 kg, iar o tonă înseamnă cam 13,1 m din acest profil. Secțiune 270 × 280 mm, inimă 8 mm, talpă 13 mm, arie 97,3 cm². Atenție: înălțimea reală este 270 mm, nu 280. HEB 280 este cu 35 % mai greu (103 kg/m).

Greutatea HEB 240 pe metru — 83,2 kg/m

HEB 240 cântărește 83,2 kg pe metru liniar: o bară de 6 m are 499,2 kg, una de 12 m — 998,4 kg, iar o tonă înseamnă cam 12 m din acest profil. Secțiune 240 × 240 mm, inimă 10 mm, talpă 17 mm, arie 106 cm². HEA 240 este cu 28 % mai ușor (60,3 kg/m).

Greutatea HEB 260 pe metru — 93 kg/m

HEB 260 cântărește 93 kg pe metru liniar: o bară de 6 m are 558 kg, una de 12 m — 1116 kg, iar o tonă înseamnă cam 10,8 m din acest profil. Secțiune 260 × 260 mm, inimă 10 mm, talpă 17,5 mm, arie 118 cm². HEA 260 este cu 27 % mai ușor (68,2 kg/m).

Greutatea HEB 450 pe metru — 171 kg/m

HEB 450 cântărește 171 kg pe metru liniar: o bară de 6 m are 1026 kg, una de 12 m — 2052 kg, iar o tonă înseamnă cam 5,8 m din acest profil. Secțiune 450 × 300 mm, inimă 14 mm, talpă 26 mm, arie 218 cm². HEA 450 este cu 18 % mai ușor (140 kg/m).

Greutatea HEB 500 pe metru — 187 kg/m

HEB 500 cântărește 187 kg pe metru liniar: o bară de 6 m are 1122 kg, una de 12 m — 2244 kg, iar o tonă înseamnă cam 5,3 m din acest profil. Secțiune 500 × 300 mm, inimă 14,5 mm, talpă 28 mm, arie 239 cm². HEA 500 este cu 17 % mai ușor (155 kg/m).

Greutatea HEB 600 pe metru — 212 kg/m

HEB 600 cântărește 212 kg pe metru liniar: o bară de 6 m are 1272 kg, una de 12 m — 2544 kg, iar o tonă înseamnă cam 4,7 m din acest profil. Secțiune 600 × 300 mm, inimă 15,5 mm, talpă 30 mm, arie 270 cm². HEA 600 este cu 16 % mai ușor (178 kg/m).

Greutatea UPN 300 pe metru — 46,2 kg/m

UPN 300 cântărește 46,2 kg pe metru liniar: o bară de 6 m are 277,2 kg, una de 12 m — 554,4 kg, iar o tonă înseamnă cam 21,6 m din acest profil. Secțiune 300 × 100 mm, inimă 10 mm, talpă 16 mm, arie 58,8 cm². UPE 300 este cu 4 % mai ușor (44,4 kg/m).

Greutatea L 50×50×6 pe metru — 4,47 kg/m

L 50×50×6 cântărește 4,47 kg pe metru liniar: o bară de 6 m are 26,8 kg, una de 12 m — 53,6 kg, iar o tonă înseamnă cam 224 m din acest profil. Aripi de 50 și 50 mm, grosime 6 mm, arie 5,69 cm². L 50×50×5 este cu 16 % mai ușor (3,77 kg/m).

Greutatea L 150×90×10 pe metru — 18,2 kg/m

L 150×90×10 cântărește 18,2 kg pe metru liniar: o bară de 6 m are 109,2 kg, una de 12 m — 218,4 kg, iar o tonă înseamnă cam 54,9 m din acest profil. Aripi de 150 și 90 mm, grosime 10 mm, arie 23,2 cm².

Publicitate

Profile I

Profile IPE — EN 10365

Profil	h, mm	b, mm	s, mm	t, mm	Masă, kg/m	A, cm²
IPE 80	80	46	3,8	5,2	6	7,64
IPE 100	100	55	4,1	5,7	8,1	10,3
IPE 120	120	64	4,4	6,3	10,4	13,2
IPE 140	140	73	4,7	6,9	12,9	16,4
IPE 160	160	82	5	7,4	15,8	20,1
IPE 180	180	91	5,3	8	18,8	23,9
IPE 200	200	100	5,6	8,5	22,4	28,5
IPE 220	220	110	5,9	9,2	26,2	33,4
IPE 240	240	120	6,2	9,8	30,7	39,1
IPE 270	270	135	6,6	10,2	36,1	45,9
IPE 300	300	150	7,1	10,7	42,2	53,8
IPE 330	330	160	7,5	11,5	49,1	62,6
IPE 360	360	170	8	12,7	57,1	72,7
IPE 400	400	180	8,6	13,5	66,3	84,5
IPE 450	450	190	9,4	14,6	77,6	98,8
IPE 500	500	200	10,2	16	90,7	116
IPE 550	550	210	11,1	17,2	106	134
IPE 600	600	220	12	19	122	156

Profile INP (normale) — DIN 1025-1

Profil	h, mm	b, mm	s, mm	t, mm	Masă, kg/m	A, cm²
INP 80	80	42	3,9	5,9	5,94	7,57
INP 100	100	50	4,5	6,8	8,34	10,6
INP 120	120	58	5,1	7,7	11,1	14,2
INP 140	140	66	5,7	8,6	14,3	18,3
INP 160	160	74	6,3	9,5	17,9	22,8
INP 180	180	82	6,9	10,4	21,9	27,9
INP 200	200	90	7,5	11,3	26,2	33,4
INP 220	220	98	8,1	12,2	31,1	39,5
INP 240	240	106	8,7	13,1	36,2	46,1
INP 260	260	113	9,4	14,1	41,9	53,3
INP 280	280	119	10,1	15,2	47,9	61
INP 300	300	125	10,8	16,2	54,2	69

Profile HEA — EN 10365

Profil	h, mm	b, mm	s, mm	t, mm	Masă, kg/m	A, cm²
HEA 100	96	100	5	8	16,7	21,2
HEA 120	114	120	5	8	19,9	25,3
HEA 140	133	140	5,5	8,5	24,7	31,4
HEA 160	152	160	6	9	30,4	38,8
HEA 180	171	180	6	9,5	35,5	45,3
HEA 200	190	200	6,5	10	42,3	53,8
HEA 220	210	220	7	11	50,5	64,3
HEA 240	230	240	7,5	12	60,3	76,8
HEA 260	250	260	7,5	12,5	68,2	86,8
HEA 280	270	280	8	13	76,4	97,3
HEA 300	290	300	8,5	14	88,3	112
HEA 320	310	300	9	15,5	97,6	124
HEA 340	330	300	9,5	16,5	105	133
HEA 360	350	300	10	17,5	112	143
HEA 400	390	300	11	19	125	159
HEA 450	440	300	11,5	21	140	178
HEA 500	490	300	12	23	155	198
HEA 550	540	300	12,5	24	166	212
HEA 600	590	300	13	25	178	226

Profile HEB — EN 10365

Profil	h, mm	b, mm	s, mm	t, mm	Masă, kg/m	A, cm²
HEB 100	100	100	6	10	20,4	26
HEB 120	120	120	6,5	11	26,7	34
HEB 140	140	140	7	12	33,7	43
HEB 160	160	160	8	13	42,6	54,3
HEB 180	180	180	8,5	14	51,2	65,3
HEB 200	200	200	9	15	61,3	78,1
HEB 220	220	220	9,5	16	71,5	91
HEB 240	240	240	10	17	83,2	106
HEB 260	260	260	10	17,5	93	118
HEB 280	280	280	10,5	18	103	131
HEB 300	300	300	11	19	117	149
HEB 320	320	300	11,5	20,5	127	161
HEB 340	340	300	12	21,5	134	171
HEB 360	360	300	12,5	22,5	142	181
HEB 400	400	300	13,5	24	155	198
HEB 450	450	300	14	26	171	218
HEB 500	500	300	14,5	28	187	239
HEB 550	550	300	15	29	199	254
HEB 600	600	300	15,5	30	212	270

Profile U

Profile U (UPN) — DIN 1026-1

Profil	h, mm	b, mm	s, mm	t, mm	Masă, kg/m	A, cm²
UPN 50	50	38	5	7	5,59	7,12
UPN 65	65	42	5,5	7,5	7,09	9,03
UPN 80	80	45	6	8	8,64	11
UPN 100	100	50	6	8,5	10,6	13,5
UPN 120	120	55	7	9	13,4	17
UPN 140	140	60	7	10	16	20,4
UPN 160	160	65	7,5	10,5	18,8	24
UPN 180	180	70	8	11	22	28
UPN 200	200	75	8,5	11,5	25,3	32,2
UPN 220	220	80	9	12,5	29,4	37,4
UPN 240	240	85	9,5	13	33,2	42,3
UPN 260	260	90	10	14	37,9	48,3
UPN 280	280	95	10	15	41,8	53,3
UPN 300	300	100	10	16	46,2	58,8
UPN 320	320	100	14	17,5	59,5	75,8
UPN 350	350	100	14	16	60,6	77,3
UPN 400	400	110	14	18	71,8	91,5

Profile U (UPE) — DIN 1026-2

Profil	h, mm	b, mm	s, mm	t, mm	Masă, kg/m	A, cm²
UPE 80	80	50	4	7	7,9	10
UPE 100	100	55	4,5	7,5	9,82	12,5
UPE 120	120	60	5	8	12,1	15,4
UPE 140	140	65	5	9	14,5	18,4
UPE 160	160	70	5,5	9,5	17	21,7
UPE 180	180	75	5,5	10,5	19,7	25,1
UPE 200	200	80	6	11	22,8	29
UPE 220	220	85	6,5	12	26,6	33,9
UPE 240	240	90	7	12,5	30,2	38,5
UPE 270	270	95	7,5	13,5	35,2	44,8
UPE 300	300	100	9,5	15	44,4	56,6
UPE 330	330	105	11	16	53,2	67,8
UPE 360	360	110	12	17	61,2	78
UPE 400	400	115	13,5	18	72,2	92

Corniere

Corniere cu aripi egale — EN 10056-1

Profil	a, mm	b, mm	t, mm	Masă, kg/m	A, cm²
L 20×20×3	20	20	3	0,88	1,12
L 25×25×3	25	25	3	1,12	1,42
L 25×25×4	25	25	4	1,45	1,85
L 30×30×3	30	30	3	1,36	1,74
L 30×30×4	30	30	4	1,78	2,27
L 35×35×4	35	35	4	2,09	2,67
L 40×40×4	40	40	4	2,42	3,08
L 40×40×5	40	40	5	2,97	3,79
L 45×45×5	45	45	5	3,38	4,3
L 50×50×5	50	50	5	3,77	4,8
L 50×50×6	50	50	6	4,47	5,69
L 60×60×6	60	60	6	5,42	6,91
L 60×60×8	60	60	8	7,09	9,03
L 70×70×7	70	70	7	7,38	9,4
L 80×80×8	80	80	8	9,63	12,3
L 90×90×9	90	90	9	12,2	15,5
L 100×100×10	100	100	10	15	19,2
L 100×100×12	100	100	12	17,8	22,7
L 120×120×12	120	120	12	21,6	27,5
L 150×150×15	150	150	15	33,8	43
L 200×200×20	200	200	20	59,9	76,3

Corniere cu aripi neegale — EN 10056-1

Profil	a, mm	b, mm	t, mm	Masă, kg/m	A, cm²
L 40×20×4	40	20	4	1,77	2,26
L 50×30×5	50	30	5	2,96	3,78
L 60×40×5	60	40	5	3,79	4,79
L 60×40×6	60	40	6	4,46	5,68
L 65×50×5	65	50	5	4,35	5,54
L 70×50×6	70	50	6	5,41	6,89
L 75×50×7	75	50	7	6,48	8,3
L 80×40×6	80	40	6	5,41	6,89
L 80×60×7	80	60	7	7,36	9,38
L 100×50×8	100	50	8	8,97	11,4
L 100×65×8	100	65	8	9,94	12,7
L 100×75×8	100	75	8	10,6	13,5
L 120×80×8	120	80	8	12,2	15,5
L 150×90×10	150	90	10	18,2	23,2
L 150×100×10	150	100	10	19	24,2
L 200×100×10	200	100	10	23	29,2

Notațiile din tabele

h — înălțimea profilului, b — lățimea tălpii, s — grosimea inimii, t — grosimea tălpii (la cornier, pur și simplu grosimea aripii), A — aria secțiunii. Toate dimensiunile în milimetri, masa în kilograme pe metru, aria în centimetri pătrați.

Denumiri vechi și noi

În documentațiile mai vechi din România profilele apar cu notații STAS: I pentru profilul normal, astăzi INP. Pentru IPE și HE standardul în vigoare este SR EN 10365, iar denumirile IPE, HEA, HEB, UPN și UPE sunt cele din depozit. INP nu este același profil cu IPE: are talpa înclinată, alte dimensiuni și altă masă.

Cum se citește acest tabel

Numărul profilului este aproape întotdeauna înălțimea lui în milimetri — dar există excepții de care se împiedică lumea ușor. HEA 200 are 190 mm înălțime, HEA 300 are 290 mm; abia la HEB înălțimea este egală cu numărul. La cornier numărul este lungimea aripii, nu o înălțime, și se dă întotdeauna împreună cu grosimea: „cornier 50” fără a treia cifră nu determină nimic, pentru că 50×50×5 cântărește 3,77 kg/m, iar 50×50×6 cântărește 4,47.

Aria secțiunii A este utilă în două locuri: la verificarea tensiunilor și la estimarea cantității de cusătură necesare pentru ca îmbinarea să transmită ceea ce transmite profilul însuși. Ca regulă practică, suma secțiunilor cusăturilor de colț dintr-un nod trebuie să fie de ordinul secțiunii piesei care se îmbină.

De unde vine masa profilului

Masa pe metru este aria secțiunii înmulțită cu densitatea: m = A · ρ, iar cu A în cm² și ρ = 7,85 g/cm³ rezultă m = A · 0,785 kilograme pe metru. Verificare pe IPE 200: 28,5 × 0,785 = 22,4 kg/m — se potrivește cu tabelul.

Invers nu merge. Calculul ariei „după dimensiuni”, ca sumă a dreptunghiurilor inimii și tălpilor, dă un rezultat mai mic cu câteva procente, pentru că omite razele de racordare de la trecerea inimii în talpă, iar la INP și UPN și înclinarea tălpii. De aceea masa unui profil laminat se citește și nu se calculează — și de aceea calculatoarele acestei secțiuni își iau valorile tocmai de aici.

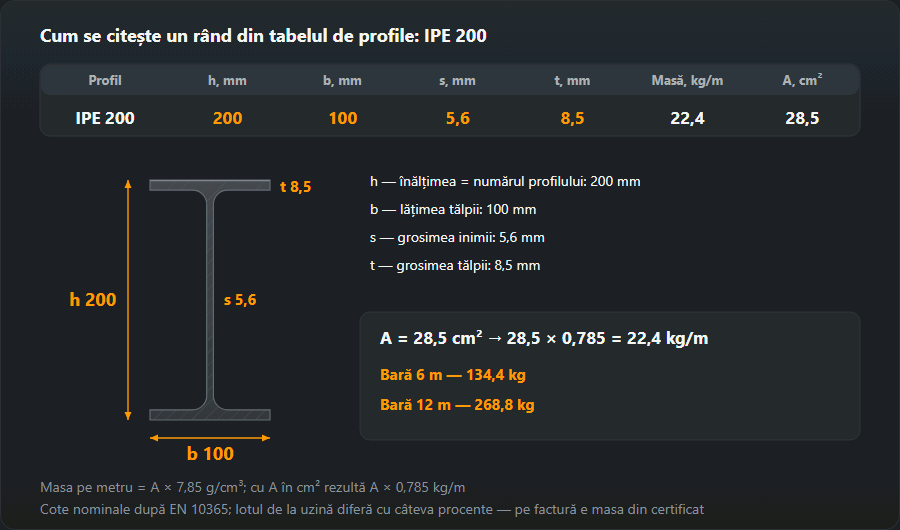

Rândul din tabel pentru IPE 200 — h 200, b 100, s 5,6, t 8,5 mm, masă 22,4 kg/m, A 28,5 cm² — alături secțiunea la scară cu aceste cote; A × 0,785 dă masa pe metru, bara de 6 m are 134,4 kg — Rândul IPE 200 desfăcut pe secțiune: patru cote în milimetri, aria A în cm² și masa pe metru care rezultă din ea.

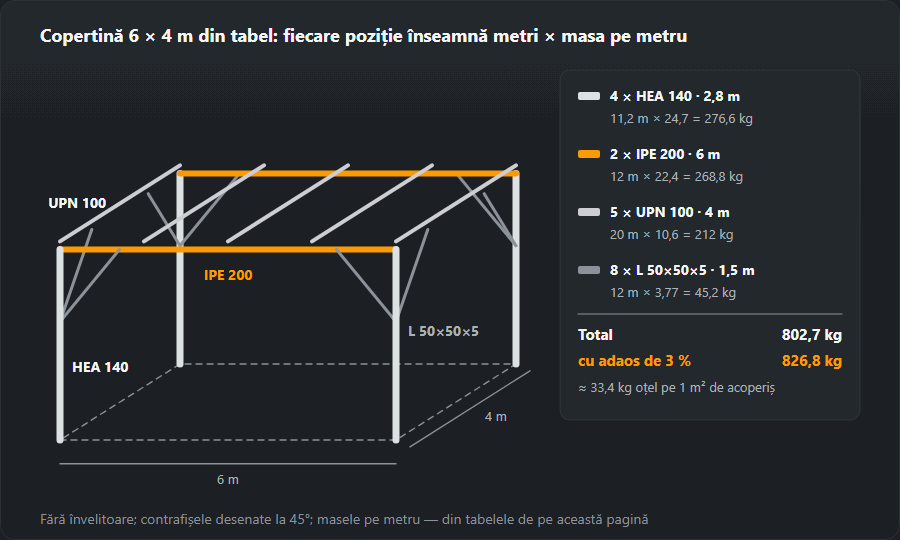

Exemplu: masa unei structuri întregi din tabel

Copertină de 6 × 4 m: patru stâlpi HEA 140 de câte 2,8 m, două grinzi IPE 200 de câte 6 m, cinci pane din UPN 100 de câte 4 m și opt contrafișe din cornier 50×50×5 de câte 1,5 m. Fiecare poziție se calculează la fel — metri înmulțiți cu masa pe metru din tabel — și abia la sfârșit se adaugă un adaos:

stâlpi — HEA 140: 4 × 2,8 m = 11,2 m × 24,7 = 276,6 kg
grinzi — IPE 200: 2 × 6 m = 12 m × 22,4 = 268,8 kg
pane — UPN 100: 5 × 4 m = 20 m × 10,6 = 212 kg
contrafișe — L 50×50×5: 8 × 1,5 m = 12 m × 3,77 = 45,2 kg
Total: 802,7 kg; cu un adaos de 3 % pentru gusee, suduri și pierderi — 826,8 kg

Pe metru pătrat de acoperiș ies 33,4 kg de oțel portant fără învelitoare — o cifră bună de avut înainte de discuția despre fundații, transport și preț. La multe noduri mici adaosul poate depăși 3 %. Aceeași listă cu prețuri și împărțire pe bare o face extrasul de materiale, iar schemele uzuale ale unor astfel de structuri sunt descrise la copertine.

Schița unei copertine de 6 × 4 m: patru stâlpi HEA 140 de 2,8 m, două grinzi IPE 200 de 6 m, cinci pane UPN 100 de 4 m și opt contrafișe din cornier 50×50×5 de 1,5 m; calculul 276,6 + 268,8 + 212 + 45,2 = 802,7 kg, cu adaos de 3 % 826,8 kg — Patru poziții și un singur calcul: metrii din desen înmulțiți cu masa pe metru din tabel, adaosul de 3 % abia la sfârșit.

De ce greutatea de pe factură nu bate cu tabelul

Tabelul dă masa nominală, factura — masa de decontare. Ele diferă din câteva motive, fiecare previzibil:

Toleranțele de laminare. Dimensiunile și masa profilelor se încadrează în abaterile standardelor (EN 10034 pentru profile I, EN 10279 pentru profile U, EN 10056-2 pentru corniere). Lotul real poate fi cu 1–4 % mai ușor sau mai greu decât calculul din tabel.
Modul de decontare. Depozitul facturează fie „teoretic” (tabel ori lungime), fie la cântar. La greutate teoretică factura bate cu tabelul la kilogram, la cântărire — nu. Merită întrebat înainte de comandă.
Bare întregi și resturi. Se cumpără bare de 6 sau 12 m, nu metrii din proiect. Resturile apar pe factură, deși nu sunt în structură.
Acoperirile. Grundul și zincul adaugă o masă care nu e în tabelul oțelului negru; la cornierele subțiri se simte.

Regula practică: tabelul e pentru proiect, deviz preliminar, alegerea transportului și a utilajelor de ridicat. Pentru decontarea cu clientul se ia masa de pe factură sau din certificat, iar diferența față de tabel merită notată, ca să fie luată în calcul la următorul deviz.

Conversii: kilograme, metri, bare

Trei formule ajung pentru orice discuție cu depozitul. Metri din kilograme: L = M / G. Numărul de bare: n = L / 6 (sau / 12), rotunjit în sus. Masa cumpărată: M = n · 6 · G. Exemplu: 500 kg de UPN 100 înseamnă 47,2 m, adică 8 bare de 6 m sau 4 de 12 m.

Costul oțelului se calculează din aceeași masă: K = Σ (L · G) · C, unde C e prețul pe kilogram (la preț pe tonă — T / 1000). De aici o observație simplă la compararea variantelor: un metru de UPN 100 costă de 2,8 ori mai mult decât un metru de cornier 50×50×5, pentru că e de atâtea ori mai greu. Debitarea, găurirea și transportul se adaugă separat — pe bucată, pe gaură și pe cursă, nu pe kilogram.

Calculatoare bazate pe aceste tabele

Masa profilelor IPE — IPE, INP, HEA, HEB
Masa profilelor UPN — UPN și UPE
Masa cornierelor — cu aripi egale și inegale
Masa țevilor și a profilelor închise
Masa tablei și masa aluminiului

Întrebări frecvente

Cum scot repede masa unei construcții din tabel?

Se adună metrii fiecărui profil și se înmulțesc cu masa lui pe metru. Exemplu: o ramă din 24 m de cornier 50×50×5 (3,77 kg/m) și 18 m de UPN 100 (10,6 kg/m) cântărește 24 × 3,77 + 18 × 10,6 = 281 kg. La asta, 2–3 % pentru cusături, gusee și deșeu.

Prin ce diferă masa nominală de cea din certificat?

Nominală este masa din tabel, calculată din dimensiunile standard. Lotul livrat are voie să se abată de la ea în limitele toleranțelor de laminare, de regulă cu 1–4 %, iar certificatul sau cântarul arată cât anume. Depozitul facturează după masa din certificat sau după lotul cântărit — tabelul servește proiectului și primei estimări.

De unde iau masa unui profil care nu este în tabel?

Pentru produsele cu secțiune regulată — tablă, platbandă, bară, țeavă, profil închis — masa rezultă dintr-o formulă, iar calculatorul de masă a metalului o dă. Pentru profilele laminate din afara standardului european, cum sunt cele americane W și S sau vechile profile GOST, este nevoie de catalogul producătorului: conversia „după dimensiuni” greșește cu câteva procente.

Cât cântăresc HEB 240 și HEA 280?

HEB 240 — 83,2 kg/m, bara de 6 m 499,2 kg. HEA 280 — 76,4 kg/m, bara de 6 m 458,4 kg. Înălțimea reală a HEA 280 e însă 270 mm, iar a HEB 240 — exact 240 mm.

Cum transform tonele de profil în metri?

Se împarte masa la masa pe metru din tabel: L = M / G. O tonă de UPN 200 (25,3 kg/m) înseamnă 39,5 m, o tonă de IPE 200 (22,4 kg/m) — 44,6 m, o tonă de cornier 50×50×5 (3,77 kg/m) — 265 m. Numărul de bare se rotunjește în sus.

Cât cântărește profilul UPN 300?

46,2 kg/m: bara de 6 m are 277,2 kg, cea de 12 m — 554,4 kg. UPE 300, de aceeași înălțime, are 44,4 kg/m.

Cât cântăresc HEB 450, HEB 500 și HEB 600?

HEB 450 — 171 kg/m (bara de 6 m: 1026 kg), HEB 500 — 187 kg/m (1122 kg), HEB 600 — 212 kg/m (1272 kg). O bară de 12 m de HEB 600 are 2544 kg: se ridică numai cu macara.

Autor: Dmitry Frolov, sudor și confecționer metalic Actualizat: 5 octombrie 2026
