Tabela de pesos de perfis de aço

Massa por metro e medidas dos perfis laminados num só sítio: vigas IPE, INP, HEA e HEB, perfis UPN e UPE, cantoneiras de abas iguais e desiguais. Valores nominais segundo as normas indicadas sobre cada tabela.

Os perfis mais usados

Perfil	Massa, kg/m	Barra 6 m, kg	Barra 12 m, kg
L 40×40×4	2,42	14,5	29,0
L 50×50×5	3,77	22,6	45,2
L 60×60×6	5,42	32,5	65,0
L 80×80×8	9,63	57,8	115,6
UPN 80	8,64	51,8	103,7
UPN 100	10,6	63,6	127,2
UPN 140	16,0	96,0	192,0
UPN 200	25,3	151,8	303,6
IPE 100	8,10	48,6	97,2
IPE 140	12,9	77,4	154,8
IPE 160	15,8	94,8	189,6
IPE 200	22,4	134,4	268,8
IPE 240	30,7	184,2	368,4
IPE 300	42,2	253,2	506,4
HEA 160	30,4	182,4	364,8
HEA 200	42,3	253,8	507,6
HEB 160	42,6	255,6	511,2
HEB 200	61,3	367,8	735,6
HEB 240	83,2	499,2	998,4
HEB 300	117	702,0	1404,0

Vigas

Perfis IPE — EN 10365

Perfil	h, mm	b, mm	s, mm	t, mm	Massa, kg/m	A, cm²
IPE 80	80	46	3,8	5,2	6	7,64
IPE 100	100	55	4,1	5,7	8,1	10,3
IPE 120	120	64	4,4	6,3	10,4	13,2
IPE 140	140	73	4,7	6,9	12,9	16,4
IPE 160	160	82	5	7,4	15,8	20,1
IPE 180	180	91	5,3	8	18,8	23,9
IPE 200	200	100	5,6	8,5	22,4	28,5
IPE 220	220	110	5,9	9,2	26,2	33,4
IPE 240	240	120	6,2	9,8	30,7	39,1
IPE 270	270	135	6,6	10,2	36,1	45,9
IPE 300	300	150	7,1	10,7	42,2	53,8
IPE 330	330	160	7,5	11,5	49,1	62,6
IPE 360	360	170	8	12,7	57,1	72,7
IPE 400	400	180	8,6	13,5	66,3	84,5
IPE 450	450	190	9,4	14,6	77,6	98,8
IPE 500	500	200	10,2	16	90,7	116
IPE 550	550	210	11,1	17,2	106	134
IPE 600	600	220	12	19	122	156

Perfis INP (banzo inclinado) — DIN 1025-1

Perfil	h, mm	b, mm	s, mm	t, mm	Massa, kg/m	A, cm²
INP 80	80	42	3,9	5,9	5,94	7,57
INP 100	100	50	4,5	6,8	8,34	10,6
INP 120	120	58	5,1	7,7	11,1	14,2
INP 140	140	66	5,7	8,6	14,3	18,3
INP 160	160	74	6,3	9,5	17,9	22,8
INP 180	180	82	6,9	10,4	21,9	27,9
INP 200	200	90	7,5	11,3	26,2	33,4
INP 220	220	98	8,1	12,2	31,1	39,5
INP 240	240	106	8,7	13,1	36,2	46,1
INP 260	260	113	9,4	14,1	41,9	53,3
INP 280	280	119	10,1	15,2	47,9	61
INP 300	300	125	10,8	16,2	54,2	69

Perfis HEA — EN 10365

Perfil	h, mm	b, mm	s, mm	t, mm	Massa, kg/m	A, cm²
HEA 100	96	100	5	8	16,7	21,2
HEA 120	114	120	5	8	19,9	25,3
HEA 140	133	140	5,5	8,5	24,7	31,4
HEA 160	152	160	6	9	30,4	38,8
HEA 180	171	180	6	9,5	35,5	45,3
HEA 200	190	200	6,5	10	42,3	53,8
HEA 220	210	220	7	11	50,5	64,3
HEA 240	230	240	7,5	12	60,3	76,8
HEA 260	250	260	7,5	12,5	68,2	86,8
HEA 280	270	280	8	13	76,4	97,3
HEA 300	290	300	8,5	14	88,3	112
HEA 320	310	300	9	15,5	97,6	124
HEA 340	330	300	9,5	16,5	105	133
HEA 360	350	300	10	17,5	112	143
HEA 400	390	300	11	19	125	159
HEA 450	440	300	11,5	21	140	178
HEA 500	490	300	12	23	155	198
HEA 550	540	300	12,5	24	166	212
HEA 600	590	300	13	25	178	226

Perfis HEB — EN 10365

Perfil	h, mm	b, mm	s, mm	t, mm	Massa, kg/m	A, cm²
HEB 100	100	100	6	10	20,4	26
HEB 120	120	120	6,5	11	26,7	34
HEB 140	140	140	7	12	33,7	43
HEB 160	160	160	8	13	42,6	54,3
HEB 180	180	180	8,5	14	51,2	65,3
HEB 200	200	200	9	15	61,3	78,1
HEB 220	220	220	9,5	16	71,5	91
HEB 240	240	240	10	17	83,2	106
HEB 260	260	260	10	17,5	93	118
HEB 280	280	280	10,5	18	103	131
HEB 300	300	300	11	19	117	149
HEB 320	320	300	11,5	20,5	127	161
HEB 340	340	300	12	21,5	134	171
HEB 360	360	300	12,5	22,5	142	181
HEB 400	400	300	13,5	24	155	198
HEB 450	450	300	14	26	171	218
HEB 500	500	300	14,5	28	187	239
HEB 550	550	300	15	29	199	254
HEB 600	600	300	15,5	30	212	270

Perfis U

Perfis UPN — DIN 1026-1

Perfil	h, mm	b, mm	s, mm	t, mm	Massa, kg/m	A, cm²
UPN 50	50	38	5	7	5,59	7,12
UPN 65	65	42	5,5	7,5	7,09	9,03
UPN 80	80	45	6	8	8,64	11
UPN 100	100	50	6	8,5	10,6	13,5
UPN 120	120	55	7	9	13,4	17
UPN 140	140	60	7	10	16	20,4
UPN 160	160	65	7,5	10,5	18,8	24
UPN 180	180	70	8	11	22	28
UPN 200	200	75	8,5	11,5	25,3	32,2
UPN 220	220	80	9	12,5	29,4	37,4
UPN 240	240	85	9,5	13	33,2	42,3
UPN 260	260	90	10	14	37,9	48,3
UPN 280	280	95	10	15	41,8	53,3
UPN 300	300	100	10	16	46,2	58,8
UPN 320	320	100	14	17,5	59,5	75,8
UPN 350	350	100	14	16	60,6	77,3
UPN 400	400	110	14	18	71,8	91,5

Perfis UPE — DIN 1026-2

Perfil	h, mm	b, mm	s, mm	t, mm	Massa, kg/m	A, cm²
UPE 80	80	50	4	7	7,9	10
UPE 100	100	55	4,5	7,5	9,82	12,5
UPE 120	120	60	5	8	12,1	15,4
UPE 140	140	65	5	9	14,5	18,4
UPE 160	160	70	5,5	9,5	17	21,7
UPE 180	180	75	5,5	10,5	19,7	25,1
UPE 200	200	80	6	11	22,8	29
UPE 220	220	85	6,5	12	26,6	33,9
UPE 240	240	90	7	12,5	30,2	38,5
UPE 270	270	95	7,5	13,5	35,2	44,8
UPE 300	300	100	9,5	15	44,4	56,6
UPE 330	330	105	11	16	53,2	67,8
UPE 360	360	110	12	17	61,2	78
UPE 400	400	115	13,5	18	72,2	92

Cantoneiras

Cantoneiras de abas iguais — EN 10056-1

Perfil	a, mm	b, mm	t, mm	Massa, kg/m	A, cm²
L 20×20×3	20	20	3	0,88	1,12
L 25×25×3	25	25	3	1,12	1,42
L 25×25×4	25	25	4	1,45	1,85
L 30×30×3	30	30	3	1,36	1,74
L 30×30×4	30	30	4	1,78	2,27
L 35×35×4	35	35	4	2,09	2,67
L 40×40×4	40	40	4	2,42	3,08
L 40×40×5	40	40	5	2,97	3,79
L 45×45×5	45	45	5	3,38	4,3
L 50×50×5	50	50	5	3,77	4,8
L 50×50×6	50	50	6	4,47	5,69
L 60×60×6	60	60	6	5,42	6,91
L 60×60×8	60	60	8	7,09	9,03
L 70×70×7	70	70	7	7,38	9,4
L 80×80×8	80	80	8	9,63	12,3
L 90×90×9	90	90	9	12,2	15,5
L 100×100×10	100	100	10	15	19,2
L 100×100×12	100	100	12	17,8	22,7
L 120×120×12	120	120	12	21,6	27,5
L 150×150×15	150	150	15	33,8	43
L 200×200×20	200	200	20	59,9	76,3

Cantoneiras de abas desiguais — EN 10056-1

Perfil	a, mm	b, mm	t, mm	Massa, kg/m	A, cm²
L 40×20×4	40	20	4	1,77	2,26
L 50×30×5	50	30	5	2,96	3,78
L 60×40×5	60	40	5	3,79	4,79
L 60×40×6	60	40	6	4,46	5,68
L 65×50×5	65	50	5	4,35	5,54
L 70×50×6	70	50	6	5,41	6,89
L 75×50×7	75	50	7	6,48	8,3
L 80×40×6	80	40	6	5,41	6,89
L 80×60×7	80	60	7	7,36	9,38
L 100×50×8	100	50	8	8,97	11,4
L 100×65×8	100	65	8	9,94	12,7
L 100×75×8	100	75	8	10,6	13,5
L 120×80×8	120	80	8	12,2	15,5
L 150×90×10	150	90	10	18,2	23,2
L 150×100×10	150	100	10	19	24,2
L 200×100×10	200	100	10	23	29,2

Símbolos das tabelas

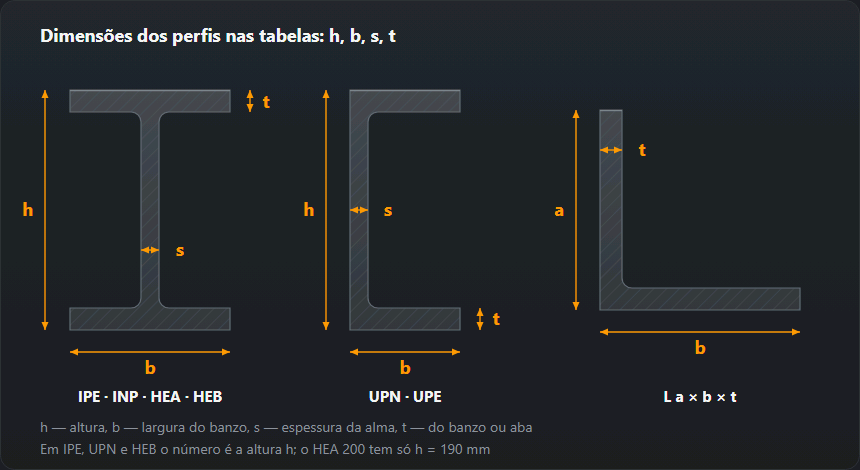

h — altura do perfil, b — largura do banzo, s — espessura da alma, t — espessura do banzo (na cantoneira, simplesmente a espessura da aba), A — área da secção. Todas as medidas em milímetros, a massa em quilogramas por metro e a área em centímetros quadrados.

Este é o sortido europeu

IPE, INP, HEA, HEB, UPN e UPE são os perfis que existem em armazém em Portugal e na UE. Os perfis W, HP e as cantoneiras da ABNT NBR e da ASTM A6, correntes no Brasil, formam outra série com outras proporções, e coincidirem os números da designação não torna dois perfis substituíveis: para esses há que usar as tabelas do próprio produtor.

Como se lê esta tabela

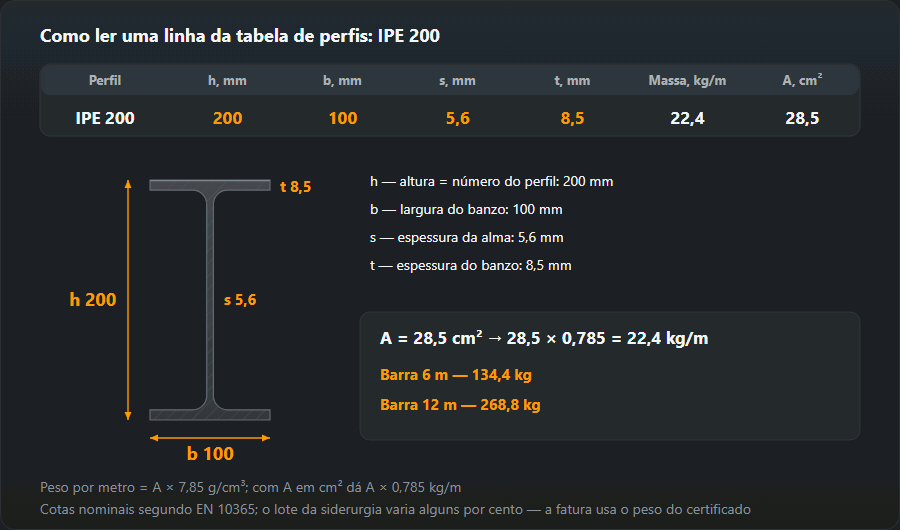

O número do perfil é quase sempre a sua altura em milímetros — mas há excepções em que é fácil tropeçar. A HEA 200 tem 190 mm de altura e a HEA 300 tem 290 mm; só na HEB a altura coincide com o número. Na cantoneira o número é o comprimento da aba e não uma altura, e cita-se sempre com a espessura: «cantoneira 50» sem o terceiro número não determina nada, porque 50×50×5 pesa 3,77 kg/m e 50×50×6 pesa 4,47.

A área da secção A serve em dois sítios: ao verificar tensões e ao estimar quanto cordão é preciso para que a ligação transmita o que o próprio perfil transmite. Regra prática: a soma das espessuras de cálculo dos cordões de ângulo de um nó deve ser da ordem da área da peça que se liga.

De onde vem a massa do perfil

A massa por metro é a área da secção vezes a massa volúmica: m = A · ρ, e com A em cm² e ρ = 7,85 g/cm³ fica m = A · 0,785 quilogramas por metro. Verificação na IPE 200: 28,5 × 0,785 = 22,4 kg/m — bate com a tabela.

Ao contrário não funciona. Calcular a área «pelas medidas», como soma dos rectângulos da alma e dos banzos, dá um resultado baixo em alguns por cento, porque deixa de fora os raios de concordância na ligação da alma ao banzo e, na INP e na UPN, também a inclinação do banzo. Por isso a massa de um perfil laminado lê-se e não se calcula — e por isso as calculadoras desta secção tiram os seus valores precisamente daqui.

Calculadoras assentes nestas tabelas

Peso de vigas IPE — IPE, INP, HEA, HEB
Peso de perfis UPN — UPN e UPE
Peso de cantoneiras — de abas iguais e desiguais
Peso de tubos e perfis tubulares
Peso da chapa e peso do alumínio

Perguntas frequentes

Como tiro depressa a massa de uma estrutura com a tabela?

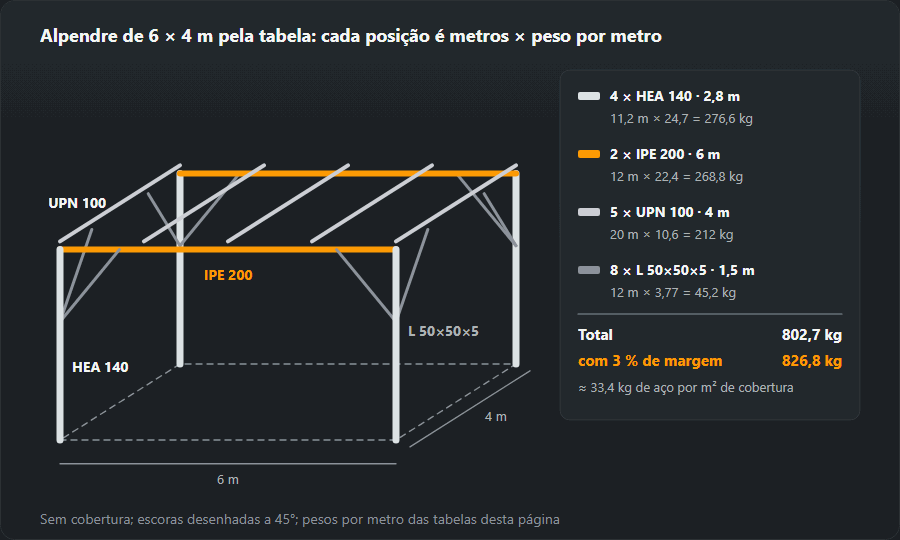

Somar os metros de cada perfil e multiplicar pela sua massa por metro. Exemplo: um chassis com 24 m de cantoneira 50×50×5 (3,77 kg/m) e 18 m de UPN 100 (10,6 kg/m) pesa 24 × 3,77 + 18 × 10,6 = 281 kg. A isso, 2–3 % para cordões, gussets e desperdício.

Qual é a diferença entre massa nominal e massa do certificado?

A nominal resulta das medidas dadas pela norma. A real fica dentro das tolerâncias de laminagem (EN 10034 para vigas, EN 10279 para perfis U, EN 10056-2 para cantoneiras) e afasta-se normalmente 1 a 4 %. O armazém factura pela massa do certificado ou pelo lote pesado — a tabela serve para o projecto e a primeira estimativa.

Onde arranjo a massa de um perfil que não está na tabela?

Para produtos de secção regular — chapa, barra chata, varão, tubo, perfil tubular — a massa sai de uma fórmula, e é a calculadora de peso do metal que a dá. Para perfis laminados fora da norma europeia, como os W e S da ASTM ou os antigos perfis GOST, é preciso o catálogo do fabricante: converter «pelas medidas» afasta-se alguns por cento.

Autor: SpawBaza Actualizado: 24 de agosto de 2026
