Calcular o peso do aço
Massa de um corte e de toda a posição, mais a área da secção e a massa por metro — para sete formas de perfil e sete materiais.
A conta
É sempre a mesma: área da secção vezes comprimento vezes densidade. Só a secção distingue os perfis. No tubo é o anel, na cantoneira a soma de dois rectângulos menos a sobreposição — a calculadora usa a forma simplificada sem os raios de concordância, o que em medidas correntes fica abaixo de um por cento.

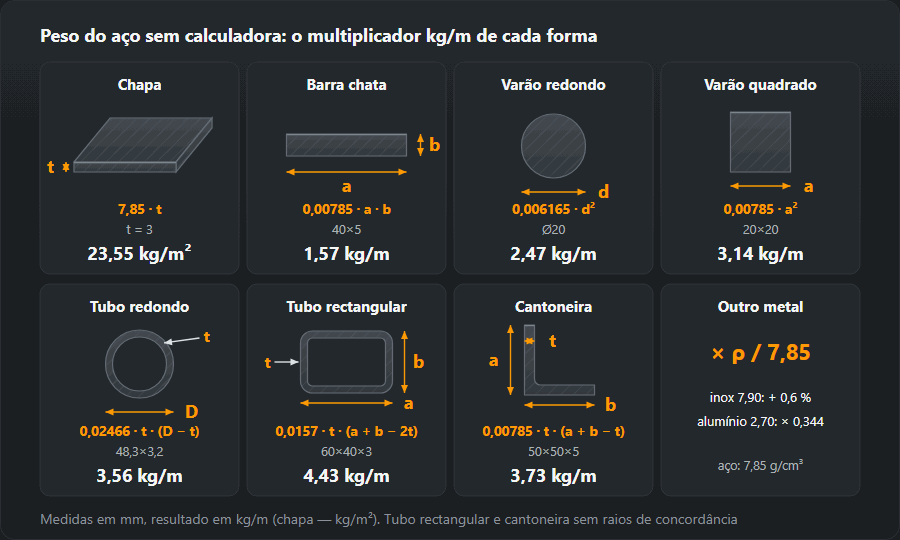

| Perfil | Fórmula da secção |
|---|---|
| Chapa, barra chata | F = a · b |
| Varão redondo | F = π/4 · d² |
| Varão quadrado | F = a² |
| Tubo redondo | F = π/4 · (D² − (D − 2t)²) |
| Tubo rectangular | F = a·b − (a − 2t)·(b − 2t) |
| Cantoneira | F = (a + b − t) · t |
Para que serve o número
Para o preço do material, para os acessórios de elevação e para a pergunta se a peça ainda se volta à mão. Na soldadura aparece ainda noutro sítio: da massa total e da massa de metal depositado sai a fracção de consumível na peça, e essa entra no custo do cordão.
E para o calor
Massa também é capacidade térmica. Uma peça pesada puxa o calor do cordão e arrefece mais depressa — é por isso que o pré-aquecimento depende da espessura combinada e não só da espessura da chapa. Ver temperatura de pré-aquecimento.
Densidades
| Material | ρ, g/cm³ | Massa de 1 m² de chapa de 1 mm |
|---|---|---|
| Aço de construção | 7,85 | 7,85 kg |
| Aço inoxidável 304 / 316 | 7,90 | 7,90 kg |
| Ferro fundido | 7,20 | 7,20 kg |
| Cobre | 8,96 | 8,96 kg |
| Latão | 8,50 | 8,50 kg |
| Titânio | 4,51 | 4,51 kg |
| Alumínio | 2,70 | 2,70 kg |
Calculadoras de aço por perfil
Esta calculadora faz todas as formas, mas quando já se sabe ao que se vem é mais rápido abrir a página dessa forma: arranca nela e traz a tabela das medidas correntes.
| Calculadora | O que calcula |
|---|---|
| Peso de vigas IPE | IPE 200 — 22,4 kg/m, IPE 300 — 42,2, HEB 200 — 61,3, HEA 300 — 88,3. Tabelas completas EN 10365 e DIN 1025-1 e calculadora de comprimento. |
| Peso de perfis UPN | UPN 100 — 10,6 kg/m, UPN 200 — 25,3, UPN 400 — 71,8. Toda a tabela DIN 1026 com dimensões e área, e uma calculadora para comprimento e quantidade. |
| Peso de cantoneiras | L 50×50×5 — 3,77 kg/m, L 100×100×10 — 15,0. Todas as medidas da EN 10056-1, de 20×20×3 a 200×200×20, também de abas desiguais. |
| Peso de tubos e perfis | Peso do tubo redondo e do perfil tubular a partir das medidas: diâmetro ou lados e espessura da parede. Medidas correntes da EN 10219 e as fórmulas. |
| Peso da chapa | Chapa de aço 2 mm — 15,7 kg/m², 5 mm — 39,25, 10 mm — 78,5. Massa da folha, do lote e do metro quadrado para aço, inox e alumínio. |
Perguntas frequentes
Com que densidades se calcula?
Aço 7,85, inoxidável 7,9, alumínio 2,70, cobre 8,96, latão 8,5, titânio 4,51 e ferro fundido 7,2 g/cm³. Para laminados chega; em chapa fina há um a dois por cento de desvio por causa das tolerâncias.
Porque é que o peso difere da guia de remessa?
Pela tolerância de espessura. Uma chapa de «3 mm» pode, segundo a EN 10051, ficar alguns décimos abaixo ou acima, e em áreas grandes isso dá depressa alguns por cento. A guia dá o peso pesado, a calculadora dá o nominal.
Para que serve a massa por metro?
Para o corte e para as contas de bancada. Quem sabe que um tubo quadrado 40×40×3 pesa cerca de 3,4 kg/m estima de cabeça o peso da estrutura e o transporte.
