Consumo de eléctrodos: peças e quilos por metro de cordão
Quantos quilos e quantas unidades leva uma junta. Calcula-se pela secção do cordão, pelo metal depositado e pelo factor de perdas — não a olho, porque a olho falta a embalagem à sexta-feira.
Resposta curta
Num quilograma cabem cerca de 44 × 2,5 mm, 27 × 3,2 mm, 13 × 4,0 mm. A calculadora abaixo passa isso a metro de cordão: quilos, unidades e pacotes inteiros.
| Diâmetro, mm | unid./kg com 300 mm | unid./kg com 350 mm | unid./kg com 450 mm |
|---|---|---|---|
| 2,0 | 80 | 68 | 53 |
| 2,5 | 51 | 44 | 34 |
| 3,0 | 35 | 30 | 24 |
| 3,2 | 31 | 27 | 21 |
| 4,0 | 20 | 17 | 13 |
| 5,0 | 13 | 11 | 8 |
A tabela responde a «quantos eléctrodos há num quilo» para todas as medidas correntes: diâmetro na linha, comprimento da vareta na coluna. O comprimento vem impresso na embalagem ao lado do diâmetro, por exemplo «3,2×350». Os números saem da mesma fórmula que a calculadora abaixo usa.
O caminho do cálculo
Primeiro a secção do cordão: no cordão de ângulo z² / 2, na junta
em V a área da cunha mais a folga, sempre com mais 10 % para o reforço. A
secção vezes o comprimento vezes a densidade do aço dá a massa de metal
depositado. A massa de eléctrodos é depois o metal depositado vezes o factor de
perdas.
Só o último passo separa uma estimativa útil de uma errada. Quem deixa o factor de fora encomenda um terço a menos.
Escolher o factor
1,5 para trabalho cuidado de oficina ao baixo, 1,6 para o dia a dia, 1,7 para obra com posições difíceis e 1,8 quando se esmerila e se reacende muito. Em cordões curtos o factor sobe sempre: a ponta que fica no alicate tem o mesmo comprimento, por mais curto que tenha sido o cordão.
| Coeficiente | Quando usar |
|---|---|
| 1,5 | Oficina, posição ao baixo, trabalho cuidado, pontas curtas |
| 1,6 | Condições normais — o valor por omissão |
| 1,7 | Obra, cordões ao tecto e na vertical |
| 1,8 | Trabalho em altura, espaço apertado, muitos pontos |
O que conta ao lado
Para orçamentar a massa não chega — para isso há o custo por metro de cordão, onde entram as horas e a electricidade. Se só te interessa o número de passes, o caminho mais curto é o metal depositado.
Massa de um eléctrodo
| Diâmetro × comprimento | Massa, g | Unidades em 5 kg |
|---|---|---|
| 2,0 × 300 | 13 | 398 |
| 2,5 × 350 | 23 | 218 |
| 3,0 × 350 | 33 | 151 |
| 3,2 × 350 | 38 | 133 |
| 4,0 × 450 | 75 | 66 |
| 5,0 × 450 | 118 | 42 |
Alma com revestimento: volume da alma vezes a densidade do aço vezes 1,7. O mesmo cálculo da calculadora acima, portanto os números não se afastam.

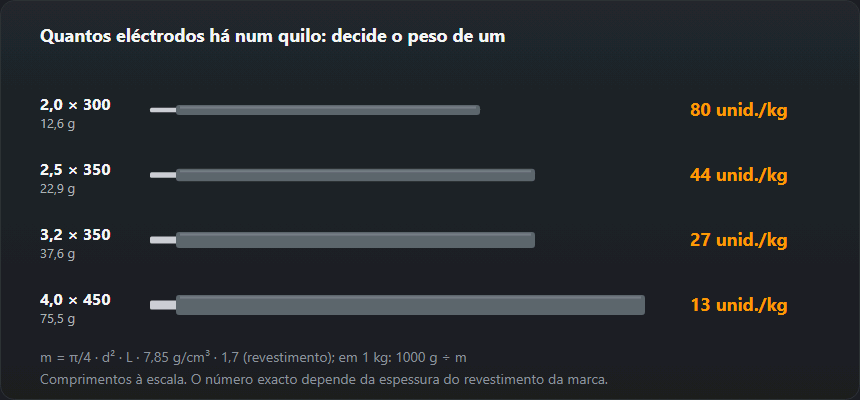

Como calcular quantos eléctrodos há num quilo
O caminho passa pela massa de um eléctrodo. Tomemos o 2,5×350, o mais perguntado.
- Secção da alma metálica:
π/4 · 2,5² = 4,91 mm². - Volume da alma:
4,91 · 350 = 1718 mm³. - Massa da alma:
1718 · 0,00785 = 13,5 g(densidade do aço 7,85 g/cm³). - Com revestimento:
13,5 · 1,7 = 22,9 g. - Unidades por quilo:
1000 / 22,9 ≈ 44; numa embalagem de 5 kg, cerca de 218.
A massa cresce com o quadrado do diâmetro: passar de 2,5 para 3,2 mm
torna o eléctrodo (3,2 / 2,5)² ≈ 1,64 vezes mais pesado, e 44 a
dividir por 1,64 dá 27 por quilo. O comprimento actua de forma directa: o
mesmo 2,5 com 300 mm dá 51 unidades, com 450 mm dá 34.
O factor 1,7 é o peso médio que o revestimento junta à alma. Cada marca tem um revestimento mais grosso ou mais fino, por isso o número real afasta-se do cálculo algumas unidades para um lado ou para o outro. Se o fabricante imprime as unidades no rótulo, encomenda por esse número.
Exemplos resolvidos
Uma vedação: 20 metros de cordão de ângulo
Tubo quadrado aos postes, perna de 4 mm, 20 m de cordão no total, eléctrodo 2,5×350, condições normais (factor 1,6).
- Secção:
4² / 2 · 1,1 = 8,8 mm². - Metal depositado:
8,8 · 20 000 · 0,00785 = 1,38 kg. - Eléctrodos:
1,38 · 1,6 = 2,21 kg, ou seja, 97 unidades. - Compra: três embalagens de 1 kg ou uma embalagem de 5 kg, que dá para o dobro.
A mesma vedação com 3,2×350 leva 59 unidades: os quilos são os mesmos, as unidades descem porque cada eléctrodo pesa mais.
Topo a topo em chapa de 10 mm com chanfro em V
Espessura 10 mm, folga 2 mm, ângulo 60°, comprimento 5 m, factor 1,6. A calculadora assume um talão de 2 mm e um sobre-espessamento de cerca de 2 mm.
- Chanfro:
2 · 10 + tg 30° · 8² = 20 + 36,95 = 56,95 mm². - Largura do cordão:
2 · 8 · tg 30° + 2 + 4 = 15,24 mm, sobre-espessamento0,75 · 15,24 · 2 = 22,86 mm². - Secção total: 79,8 mm², metal depositado 3,13 kg.
- Eléctrodos: 5,01 kg — 134 de 3,2×350 ou 67 de 4×450.
Se o cálculo der exactamente uma embalagem de 5 kg, compram-se duas: os pingos, a goivagem e resoldadura da raiz e alguns eléctrodos estragados não entram na conta. Se a raiz vai com 3,2 e o enchimento com 4, calcula os passes em separado — a calculadora conta unidades para um só diâmetro.
Erros que deixam faltar eléctrodos
- Garganta tomada por perna. No desenho vem normalmente a
garganta
a, e a calculadora pede a pernaz ≈ 1,41 · a. Um cordão a4 tem cerca de 5,7 mm de perna e 17,6 mm² de secção, não 8,8 — o dobro. - Factor de perdas esquecido. Sem ele o resultado fica 1,6 vezes menor e falta quase 40 % dos eléctrodos.
- Folga maior do que no desenho. Um milímetro a mais em chapa de 10 mm soma 10 mm² — sobre 79,8 mm² são mais 12 %.
- Pontas contadas duas vezes. O factor já inclui pontas, salpicos e revestimento; não se somam à parte.
- Básicos húmidos. Uma embalagem que apanhou humidade tem de ir à estufa ou ao lixo — os valores estão em tipos de revestimento.
Com os quilos definidos, a calculadora de corrente dá a amperagem para o diâmetro escolhido.
Perguntas frequentes
Porque é que o factor de perdas é tão grande?
Porque de um eléctrodo revestido só uma parte fica no cordão. A ponta que fica no alicate, o revestimento, os salpicos e o esmerilar comem juntos 35 a 45 %. Por isso a calculadora usa um factor de 1,5 a 1,8 e não 1,0.
Quantos eléctrodos leva um quilo?
Depende do diâmetro: em 2,5 mm × 350 mm cerca de 44 por quilo, em 3,2 mm × 350 mm uns 27, em 4 mm × 450 mm uns 13. A calculadora usa o diâmetro e o comprimento escolhidos.
Conto os pingos à parte?
Não é preciso — desaparecem no factor de perdas, desde que sejam pingos normais. Se uma peça levar pingos muito juntos porque de outro modo empena, mete o comprimento dos pingos como se fosse outro cordão.
Quantos eléctrodos traz uma embalagem de 5 kg?
Pelo mesmo cálculo: 2,5×350 — cerca de 218, 3,2×350 — cerca de 133, 4×450 — cerca de 66, 5×450 — cerca de 42. Se o fabricante imprimir o número de unidades no rótulo, vale o rótulo: a espessura do revestimento muda de marca para marca.
Quanto pesa um eléctrodo de 3,2 mm?
Cerca de 38 g com 350 mm de comprimento: a alma pesa 22 g e o revestimento acrescenta o resto. Um 2,5×350 pesa cerca de 23 g, um 4×450 cerca de 75 g.
