O revestimento dos eléctrodos
O revestimento decide mais sobre o cordão do que a máquina. Quatro tipos, quatro processos diferentes no mesmo alicate.
O que o revestimento faz
Quatro coisas ao mesmo tempo. Decompõe-se em gás e afasta o ar do banho. Forma a escória, que cobre o metal a solidificar e o deixa arrefecer mais devagar. Estabiliza o arco electricamente — é por isso que uns tipos trabalham em corrente alterna e outros não. E liberta elementos de liga que a alma nem sequer tem.
| Revestimento | EN ISO | Corrente | Escória | Hidrogénio | Onde se usa |
|---|---|---|---|---|---|
| Rutilo OK 46.00, ER 146 | R, RR, RC | AC / DC± | Solta-se sozinho | Alto | Fabrico geral, reparações, aprendizagem |
| Básico OK 48.00, EB 150 | B | DC+ em regra | Denso, tem de ser picado | Baixo (H5–H10) | Ligações carregadas, grandes espessuras, frio |
| Celulósico OK 22.45 | C | DC+ / AC | Fina | Muito alto | Passes de raiz em tubagens, soldadura descendente |
| Ácido — | A | AC / DC | Sai facilmente | Médio | Ligações não críticas ao baixo, hoje pouco comum |
Rutilo (R, RC, RR)
Dióxido de titânio como base. Escorva e reacende com facilidade, arco calmo, gotas finas, escória que salta bem e cordão liso. O hidrogénio anda pelos 15 a 30 ml/100 g e a resiliência é média. Para tudo o que não tem exigências especiais, é a escolha certa.
Básico (B)
Carbonato de cálcio e fluorite. Hidrogénio abaixo de 5 ml/100 g depois de estufado, resiliência até −40 °C e abaixo, boa dessulfuração do metal depositado. Em troca, um arco curto e impaciente, uma escória mais agarrada e a sensibilidade à humidade que obriga à estufa. É o eléctrodo para juntas que suportam carga, grandes espessuras e frio.
Celulósico (C)
Componentes orgânicos que no arco se decompõem em hidrogénio e monóxido de carbono. O arco fica agressivo e escavador, o que é exactamente o que a raiz descendente em tubagens precisa. Não estufar: aqui a humidade faz parte do funcionamento.
Ácido (A) e misturas
Base de óxido de ferro, alta taxa de deposição, banho fluido — hoje raro e encontrado sobretudo como mistura RB, que junta a facilidade de escorvamento dos rutilos a parte das propriedades dos básicos. O que cada marca faz está no catálogo de eléctrodos.
Ler a designação
| Símbolo | O que significa |
|---|---|
E | Eléctrodo para soldadura manual por arco |
46 | Tensão de cedência mínima do metal depositado, 460 MPa |
3 | Energia de impacto 47 J a −30 °C |
B | Tipo de revestimento: básico |
42 | Rendimento de deposição e tipo de corrente |
H5 | Hidrogénio no máximo 5 ml por 100 g |
Equivalências AWS
| Designação | Revestimento | Corrente | Equivalente por tipo |
|---|---|---|---|
E6013 | Rutilo | AC / DC± | OK 46.00 |
E7018 | Básico, baixo hidrogénio | AC / DC+ | OK 48.00 |
E6010 | Celulósico | DC+ | OK 22.45 |
E6011 | Celulósico | AC / DC+ | — |
Secagem e armazenamento
| Revestimento | Temperatura | Tempo | Armazenamento depois |
|---|---|---|---|
| Rutilo | 70–120 °C | 1–2 h | Local seco; a embalagem fechada costuma bastar |
| Básico | 300–350 °C | 2 h | Termo a 100–150 °C; a embalagem aberta volta à estufa |
| Celulósico | no máximo 70–80 °C | — | Embalagem fechada — não se deve secar |
| Ácido | 100–150 °C | 1 h | Local seco |
Rutilo ou básico: comparação ponto a ponto
- Escorvamento. O rutilo escorva com facilidade, também da segunda vez. O básico deixa na ponta um «copo» que é preciso tirar, e escorva-se melhor à frente do cordão, voltando à cratera.

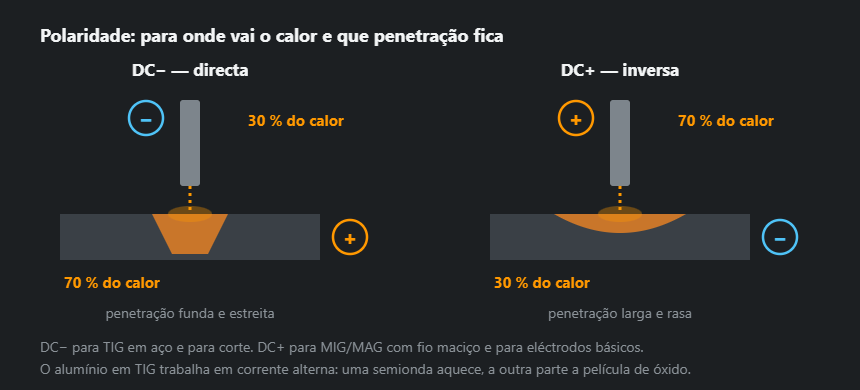

- Corrente. Rutilo: alternada ou contínua de qualquer polaridade. Básico: em regra contínua DC+.
- Escória. A do rutilo solta-se sozinha; a do básico é densa e tem de ser picada entre passes.
- Hidrogénio e fissuras. O rutilo deixa muito hidrogénio no cordão, o básico pouco (H5–H10). Em grandes espessuras, aços temperáveis e com geada é o que decide.
- Tenacidade. Um básico E 46 3 B garante 47 J a −30 °C. Os rutilos costumam ter um número mais modesto — vê a segunda designação mais abaixo.
- Armazenamento. Ao rutilo basta um sítio seco e 70–120 °C se apanhou humidade. O básico seca-se a 300–350 °C e guarda-se em termo a 100–150 °C.
- A mão do soldador. O rutilo perdoa arco comprido e chapa suja. O básico pede arco curto e metal limpo: arco comprido com ele são poros.
Segunda designação: E 38 0 RC 11
É a que vem em muitos eléctrodos de uso geral. Lida segundo a EN ISO 2560-A (quadros 1A, 2A, 5A e 6A da norma; conferida também com o guia da Elga para esta norma):
E— eléctrodo revestido para soldadura manual por arco.38— tensão de cedência do metal depositado de pelo menos 380 MPa.0— 47 J de energia de impacto a 0 °C. Compara com o «3» do básico: −30 °C.RC— revestimento rutilo-celulósico.- Primeiro
1— rendimento até 105 %, alternada e contínua. - Segundo
1— todas as posições, incluindo a vertical descendente.
Com os mesmos quadros lê-se o «42» do primeiro exemplo: 4 —
rendimento de 105 a 125 % e só contínua; 2 — todas as posições
excepto a vertical descendente. O E 38 0 RC 11 não tem símbolo de
hidrogénio: nos rutilos não costuma indicar-se.
Que eléctrodo levar: cinco situações
- Vedação, telheiro, estrutura com inverter doméstico. Rutilo de 2,5–3,2 mm. A corrente, na calculadora de corrente.
- Emenda de viga de 12 mm, nó carregado. Básico, seco, em DC+. Raiz com um mais fino, enchimento com 4 mm.
- Trabalho com geada. Básico: pouco hidrogénio e tenacidade abaixo de zero. E verificar se é preciso pré-aquecer.
- Raiz de tubagem em descendente. Celulósico, DC+ ou alternada; não se seca.
- Só há transformador de alternada. Rutilo ou ácido; o básico em alternada vai colar se a embalagem não admitir alternada.
Se mesmo assim colar, a verificação passo a passo está em o eléctrodo cola-se, e quantos eléctrodos leva um cordão calcula-o a calculadora de consumo.
Perguntas frequentes
Por onde começa um principiante?
Pelo rutilo. Escorva à primeira, perdoa um arco comprido, trabalha em alterna e em contínua e a escória salta quase sozinha. Começar pelo básico ensina maus hábitos, porque a luta para manter o arco aceso tapa tudo o resto que está a correr mal.
Porque é que o básico é melhor, se é mais difícil?
Pelo hidrogénio e pela tenacidade. Um revestimento básico traz menos de 5 ml/100 g em vez de 15 a 30, e o seu metal depositado mantém a resiliência até −40 °C. As duas coisas contam precisamente onde a junta importa.
Para que servem os celulósicos?
Para o passe de raiz descendente em tubagens. O revestimento cria um arco agressivo e penetrante que atravessa a folga com segurança. Em troca, salpicam muito e trazem muito hidrogénio — nada indicado para peças espessas que suportam carga.
Pode-se soldar com eléctrodos básicos em corrente alternada?
Em regra, não: o revestimento básico foi feito para contínua com o eléctrodo no positivo (DC+); em alternada o arco fica instável e o eléctrodo cola. Algumas marcas da classe E7018 admitem alternada, e isso vem na embalagem. Se a embalagem diz só DC+, um transformador de alternada não serve.
O que significa RC na designação do eléctrodo?
Revestimento rutilo-celulósico segundo a EN ISO 2560-A. Escorva como um rutilo mas segura melhor a vertical graças à celulose. Ao lado aparecem R — rutilo, RR — rutilo espesso, RB — rutilo-básico, B — básico e C — celulósico.
