Corrente por diâmetro de eléctrodo

O quadro que fica pendurado ao lado da máquina: gamas de corrente para eléctrodos de 1,6 a 6,0 mm, por posição e tipo de revestimento.

Resposta curta

Na posição plana: 2,0 mm — 50–80 A, 2,5 mm — 70–100 A, 3,0 mm — 80–130 A, 3,2 mm — 90–140 A, 4,0 mm — 130–190 A. A calculadora de corrente acrescenta a correcção de posição e revestimento e verifica o diâmetro face à espessura.

Tabela de corrente por diâmetro de eléctrodo e posição

Corrente para eléctrodo de rutilo em aço não ligado, em todas as posições
Espessura, mmEléctrodo, mmPlana, AHorizontal, AVertical, ATecto, A
1–21,640–6035–5535–5030–50
1,5–32,050–8045–7045–7040–65
2–42,570–10065–9060–8555–80
3–53,080–13070–11570–11065–105
3–63,290–14080–12575–12070–110
6–124,0130–190115–170110–160105–150
10–205,0180–250160–225——
a partir de 166,0230–320205–290——
O comprimento do arco no eléctrodo revestido: a medida h no eléctrodo inclinado e duas secções de cordão — estreito, e chato com salpicos
O comprimento do arco não tem botão: quem o segura é a mão. A regra é curta — arco tão comprido quanto a alma é grossa.

Descarregar o esquema: SVG · PNG

Publicidade

Como se lê a tabela

A base é I ≈ (30…40) · d. Os eléctrodos rutilos ficam a meio da gama, os básicos um pouco acima — o coeficiente está na tabela do revestimento. Em posições difíceis o valor desce 10 a 20 %, porque o banho tem de ser mais pequeno.

Os traços nos 5,0 e 6,0 mm não são uma omissão: eléctrodos tão grossos já não se usam em posições difíceis, porque o banho deixa de se aguentar.

A afinação fina

Corrente a menos dá um cordão alto e estreito com falta de fusão nos flancos. Corrente a mais dá um cordão largo com mordedura e muitos salpicos. Entre os dois há uma faixa útil surpreendentemente larga — por isso um erro de 10 A raramente faz mal, e um de 40 A faz sempre.

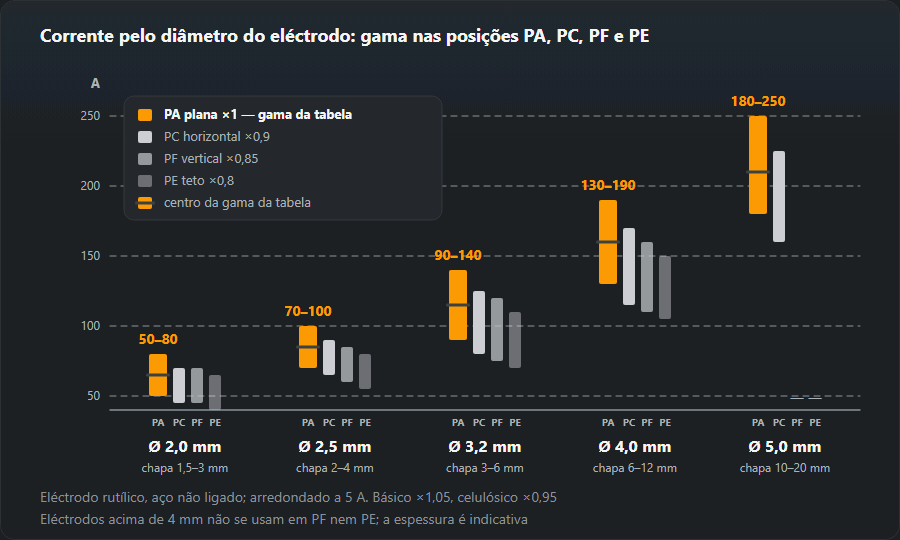

Gráfico de barras da corrente para eléctrodos revestidos de 2,0 a 5,0 mm: em cada diâmetro a gama em PA e gamas menores em PC, PF e PE
Gama de corrente do eléctrodo rutílico pelo diâmetro: a mais alta na posição plana PA, menor em PC, PF e PE; o eléctrodo de 5 mm não se usa na vertical nem ao tecto.

Descarregar o esquema: SVG · PNG

Correcção do revestimento

A tabela acima vale para eléctrodos de rutilo. Os básicos ficam cerca de 5 % acima, os celulósicos cerca de 5 % abaixo, e o tipo de corrente não é o mesmo para todos.

Correcção do revestimento: a corrente da tabela acima multiplica-se pelo coeficiente
RevestimentoMarcas habituaisCoeficienteCorrente
RutiloOK 46.00, ER 1461,00AC / DC±
BásicoOK 48.00, EB 1501,05DC+
CelulósicoOK 22.450,95DC+ / AC
Ácido—1,00AC / DC

Ficha do eléctrodo: corrente, unidades por quilo e grau DIN por diâmetro

Uma linha por diâmetro, para regular a máquina. O botão «Folha de parede» acima imprime só as tabelas, num tamanho que se lê do posto de trabalho.

Eléctrodo de rutilo em aço não ligado. Unidades por kg para o comprimento mais vendido; grau DIN para a corrente na posição plana.
Ø, mmEspessura, mmPlana, AVertical, ATecto, AComprimento, mmunid./kgGrau DIN (MMA)
2,01,5–350–8045–7040–653008010
2,52–470–10060–8555–803504410–11
3,03–580–13070–11065–1053503010–11
3,23–690–14075–12070–1103502711
4,06–12130–190110–160105–1504501311–12
5,010–20180–250——450812

A secagem depende do revestimento, não do diâmetro: rutilo 70–120 °C (1–2 h), básicos 300–350 °C (2 h); os celulósicos não se secam. Se a embalagem da sua marca disser outra coisa, siga a embalagem.

Diâmetro do eléctrodo e espessura do metal

A mesma tabela lida ao contrário: da espessura da peça ao diâmetro do eléctrodo. Onde servem dois ou três diâmetros, o mais fino usa-se na vertical, ao tecto e em juntas com folga; o mais grosso, na posição plana.

As espessuras são os limites das linhas da tabela acima; a corrente é para eléctrodo de rutilo na posição plana.
Espessura do metal, mmEléctrodo, mmCorrente na posição plana, A
11,640–60
1,51,6 / 2,040–60 / 50–80
21,6 / 2,0 / 2,540–60 / 50–80 / 70–100
32,0 / 2,5 / 3,0 / 3,250–80 / 70–100 / 80–130 / 90–140
42,5 / 3,0 / 3,270–100 / 80–130 / 90–140
53,0 / 3,280–130 / 90–140
63,2 / 4,090–140 / 130–190
104,0 / 5,0130–190 / 180–250
124,0 / 5,0130–190 / 180–250
165,0 / 6,0180–250 / 230–320
205,0 / 6,0180–250 / 230–320

Cada diâmetro em separado, com a corrente por posição, as unidades por caixa, a secagem e a máquina necessária: Eléctrodo de 2 mm · Eléctrodo de 2,5 mm · Eléctrodo de 3,2 mm · Eléctrodo de 4 mm.

Quantos eléctrodos tem um quilo

Quantos eléctrodos há em 1 kg: diâmetro × comprimento da vareta. A negrito, a medida mais vendida.
Diâmetro, mmunid./kg com 300 mmunid./kg com 350 mmunid./kg com 450 mm
2,0806853
2,5514434
3,0353024
3,2312721
4,0201713
5,013118

Calculado a partir da massa do eléctrodo revestido, com a mesma fórmula com que a calculadora de consumo de eléctrodos converte quilos em unidades. Uma embalagem de 5 kg de eléctrodos de 3,2 × 350 mm tem cerca de 133.

Corrente errada: como se nota e o que mudar

Comece pelo meio da gama, faça um cordão num retalho e compare-o com a tabela.

SintomaCausaO que fazer
O eléctrodo cola, o arco apaga-seCorrente baixaSuba 10–15 A
Cordão estreito e alto, sem penetraçãoCorrente baixaSuba a corrente ou avance mais devagar
Muitos salpicos, o eléctrodo fica rubroCorrente altaBaixe 10–20 A e use um eléctrodo mais fino
Perfurações, mordeduras nos bordosCorrente altaBaixe a corrente e demore-se menos no bordo
O banho escorre na verticalCorrente alta para a posiçãoBaixe-a 15 % em relação à posição ao baixo

Para o seu caso

A tabela dá o enquadramento; o número corrigido pela posição, pela espessura e pelo revestimento dá-o a calculadora de corrente. O calor que daí entra na peça calcula-o a energia de soldadura.

Como ler a tabela: três exemplos

A ordem é sempre a mesma: espessura → diâmetro do eléctrodo → coluna da posição → correcção do revestimento. Dentro da gama afina-se pelos detalhes — a folga, o número de passes, o quanto a peça já está quente.

  • Chapa de 5 mm, ao baixo, rutilo. A espessura cai na linha de 3–6 mm — eléctrodo de 3,2 mm a 90–140 A. Começa-se pelo centro, cerca de 115 A.
  • Cantoneira de 4 mm, cordão vertical. Chapa fina na vertical pede eléctrodo mais fino: 2,5 mm, coluna «Vertical» — 60–85 A. Com 3,2 também se faz, mas o banho segura-se pior.
  • Viga de 10 mm, eléctrodo básico. Linha de 6–12 mm — eléctrodo de 4 mm, 130–190 A ao baixo; a correcção de 1,05 para revestimento básico dá 135–200 A. Um cordão ao tecto na mesma viga — 4 mm a 110–160 A (já com a correcção do revestimento) ou 3,2 em vários passes.

Quando a espessura cai entre duas linhas

As linhas sobrepõem-se de propósito: a mesma espessura solda-se bem com dois diâmetros. Decidem a posição e a folga.

  • 3 mm é ao mesmo tempo 2,5 (2–4 mm), 3,0 e 3,2. Ao baixo e sem folga, o de 3 — mais rápido e regular. Na vertical, ao tecto ou com folga apreciável, o de 2,5: banho menor e menos risco de furar.
  • 6 mm é a fronteira entre 3,2 e 4,0. Um cordão de ângulo ao baixo faz-se com o de 4 num passe; a vertical vai mais calma com 3,2.
  • 10–12 mm é terreno de 4,0 e 5,0. O de 5 só se usa ao baixo e na horizontal; a raiz faz-se de qualquer modo com eléctrodo mais fino e o enchimento com o grosso.

Parte de baixo ou de cima da gama

A gama da tabela é larga — 50–60 A nos eléctrodos de 3–4 mm — e dentro dela o cordão comporta-se de maneira diferente.

  • Para baixo: passe de raiz, folga maior do que o normal, bordo fino, peça já quente dos passes anteriores.
  • Para cima: passes de enchimento, cordão de ângulo em chapa grossa ao baixo, peça fria e maciça que leva o calor.
  • Como corrigir: o eléctrodo cola e o cordão sai estreito — suba 10–15 A; muitos salpicos e mordeduras — baixe 10–20 A. A tabela completa de sintomas está na calculadora de corrente.

A regra dos amperes por milímetro e porque a tabela é melhor

A estimativa rápida I ≈ (30…40) · d acerta no meio da série: para 3,2 mm dá 96–128 A, dentro dos 90–140 A da tabela. Nos extremos falha: para o de 4 mm dá 120–160 A quando a tabela vai até 190 A, e para 1,6 mm o seu valor de cima, 64 A, fica fora dos 40–60 A da tabela. A regra serve para estimar junto à máquina; a tabela, para regular.

Como aplicar a correcção do revestimento

O coeficiente multiplica os dois extremos da gama. Eléctrodo de 3,2 mm ao baixo: rutilo 90–140 A, básico (×1,05) 95–145 A, celulósico (×0,95) 85–135 A. A diferença é pequena; pesa mais o tipo de corrente: os básicos querem, em regra, contínua com o eléctrodo no positivo (algumas marcas também trabalham em alternada) e os de rutilo trabalham bem também em alternada. Se a embalagem indicar outra corrente, tem razão o fabricante.

Perguntas frequentes

Porquê uma gama e não um número?

Porque a posição, a espessura e o revestimento deslocam o valor dentro da gama. A tabela dá o enquadramento, a afinação fá-la o cordão — e o número para cada caso concreto, a calculadora.

A tabela serve também para eléctrodos básicos?

Serve, com um acréscimo: os eléctrodos básicos trabalham com cerca de 5 % mais corrente do que os rutilos do mesmo diâmetro — o coeficiente está na tabela do revestimento mais abaixo. O que exigem a mais é arco curto e, em regra, corrente contínua no pólo positivo.

Como a imprimo?

Pelo botão de impressão. A folha de estilo de impressão tira a navegação e a barra lateral, de maneira que sai a tabela e o endereço da página — feita para a parede da oficina.

Que corrente para um eléctrodo de 3,2 mm na vertical?

Rutilo: 75–120 A; básico: 80–125 A. São menos 15 % do que ao baixo — na vertical o banho tem de ficar pequeno, senão escorre. Comece no centro da gama e corrija pelo cordão.

Que corrente para um eléctrodo de 4 mm?

Rutilo ao baixo 130–190 A, na horizontal 115–170 A, na vertical 110–160 A, ao tecto 105–150 A. Um básico de 4 mm ao baixo, 135–200 A. Serve espessuras de 6 a 12 mm.
