Ampérage selon le diamètre d’électrode, l’épaisseur et la position
Un seul tableau pour le soudage à l’électrode enrobée : de l’épaisseur de la pièce au diamètre de l’électrode, puis à la plage de courant dans chaque position. Les valeurs sont données pour des électrodes rutiles sur acier à bas carbone.
Réponse rapide
À plat : 2,0 mm — 50–80 A, 2,5 mm — 70–100 A, 3,0 mm — 80–130 A, 3,2 mm — 90–140 A, 4,0 mm — 130–190 A. Le calculateur de courant ajoute la correction de position et d’enrobage et vérifie le diamètre par rapport à l’épaisseur.

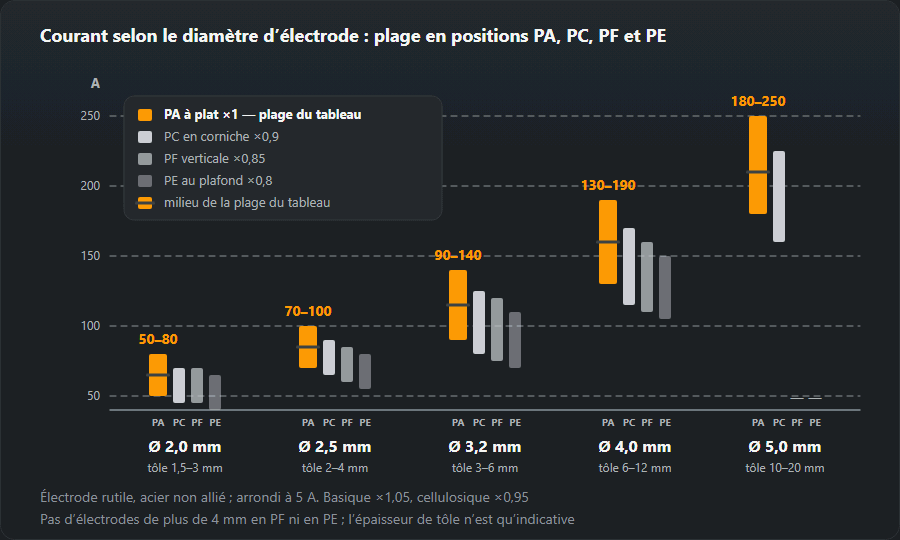

Tableau du courant de soudage selon le diamètre d’électrode et la position
| Épaisseur, mm | Électrode, mm | À plat, A | En corniche, A | Vertical, A | Au plafond, A |
|---|---|---|---|---|---|
| 1–2 | 1,6 | 40–60 | 35–55 | 35–50 | 30–50 |
| 1,5–3 | 2,0 | 50–80 | 45–70 | 45–70 | 40–65 |
| 2–4 | 2,5 | 70–100 | 65–90 | 60–85 | 55–80 |
| 3–5 | 3,0 | 80–130 | 70–115 | 70–110 | 65–105 |
| 3–6 | 3,2 | 90–140 | 80–125 | 75–120 | 70–110 |
| 6–12 | 4,0 | 130–190 | 115–170 | 110–160 | 105–150 |
| 10–20 | 5,0 | 180–250 | 160–225 | — | — |
| à partir de 16 | 6,0 | 230–320 | 205–290 | — | — |
Les électrodes de 5 et 6 mm ne s’emploient pratiquement jamais en verticale ni au plafond : le bain devient trop gros pour être tenu. Dans ces positions, l’électrode ne dépasse pas 4 mm et le joint se remplit en plusieurs passes.
Correction selon l’enrobage
| Enrobage | Marques courantes | Facteur | Courant |
|---|---|---|---|
| Rutile | OK 46.00, ER 146 | 1,00 | AC / DC± |
| Basique | OK 48.00, EB 150 | 1,05 | DC+ |
| Cellulosique | OK 22.45 | 0,95 | DC+ / AC |
| Acide | — | 1,00 | AC / DC |
Calculez pour votre cas
Le tableau donne une plage ; le calculateur de courant applique tout de suite les corrections de position et d’enrobage et vérifie si le diamètre convient à votre épaisseur.
Lire le tableau : trois exemples
L’ordre ne change jamais : épaisseur du matériau → diamètre de l’électrode → colonne de position → correction d’enrobage. L’endroit où vous vous placez dans la plage dépend des détails — le jeu, le nombre de passes, la température déjà atteinte par la pièce.
- Tôle de 5 mm, à plat, rutile. L’épaisseur tombe dans la ligne de 3 à 6 mm — une électrode de 3,2 mm, soit 90 à 140 A. Partez du milieu, environ 115 A.
- Cornière de 4 mm, soudure verticale. Un matériau mince en verticale demande une électrode plus fine : 2,5 mm, colonne « Verticale » — 60 à 85 A. Une 3,2 convient aussi, mais le bain est plus difficile à tenir.
- Poutrelle de 10 mm, électrode basique. La ligne de 6 à 12 mm — une électrode de 4 mm, 130 à 190 A à plat ; la correction de 1,05 pour un enrobage basique donne 135 à 200 A. Au plafond sur la même poutrelle — 4 mm, 110 à 160 A, ou une 3,2 en plusieurs passes.
Quand l’épaisseur tombe entre deux lignes
Les lignes se recouvrent exprès : une même épaisseur peut se souder correctement avec deux diamètres. La position et le jeu tranchent.
- 3 mm relève à la fois du 2,5 (2 à 4 mm), du 3,0 et du 3,2. À plat sans jeu — une électrode de 3 mm, plus rapide et plus régulière. En verticale, au plafond ou avec un jeu sensible — 2,5 : bain plus petit et moindre risque de perçage.
- 6 mm est la limite entre 3,2 et 4,0. Une soudure d’angle à plat se fait avec une électrode de 4 mm en une passe ; une verticale est plus calme avec une 3,2.
- 10 à 12 mm, c’est le domaine du 4,0 et du 5,0. Une électrode de 5 mm ne s’emploie qu’à plat et en corniche ; la racine se fait de toute façon avec une électrode plus fine et le remplissage avec la grosse.
Bas ou haut de la plage
La plage du tableau est large — 50 à 60 A pour les électrodes de 3 à 4 mm — et la soudure se comporte différemment selon l’endroit où l’on se place.
- Vers le bas : passe de racine, jeu plus large que d’habitude, bord mince, pièce déjà chaude après les passes précédentes.
- Vers le haut : passes de remplissage, soudure d’angle sur forte épaisseur à plat, pièce lourde et froide qui évacue la chaleur.
- Comment corriger : l’électrode colle et le cordon est étroit — ajoutez 10 à 15 A ; beaucoup de projections et un caniveau — retirez 10 à 20 A. Le tableau complet des symptômes est sur la page du calculateur de courant.
La règle des ampères par millimètre, et pourquoi le tableau vaut mieux
L’estimation rapide I ≈ (30…40) · d marche bien au milieu de la
série : pour 3,2 mm elle donne 96 à 128 A, dans les 90 à 140 A du tableau. Aux
extrémités, elle se trompe : pour une électrode de 4 mm elle donne 120 à 160 A alors que le tableau monte
jusqu’à 190 A, et pour 1,6 mm sa valeur haute, 64 A, sort des 40 à 60 A
du tableau. La règle sert à estimer le réglage du poste ; le tableau sert à régler.
Appliquer la correction d’enrobage
Le coefficient multiplie les deux bornes de la plage. Électrode de 3,2 mm à plat : rutile 90 à 140 A, basique (×1,05) 95 à 145 A, cellulosique (×0,95) 85 à 135 A. L’écart est faible ; le type de courant compte davantage : les électrodes basiques veulent du courant continu avec l’électrode au +, les rutiles marchent très bien aussi en courant alternatif. Si l’emballage indique un courant différent de celui du tableau, c’est le fabricant qui a raison.
Questions fréquentes
Comment estimer le courant sans le tableau ?
Autour de 3 mm, la règle « 30 à 40 ampères par millimètre de diamètre » fonctionne : une électrode de 3,2 mm donne 96 à 128 A, à l’intérieur des 90 à 140 A du tableau. Les électrodes fines sont en dessous de la règle (1,6 mm : 40 à 60 A), et à partir de 4 mm le tableau monte plus haut — une électrode de 4 mm va jusqu’à 190 A.
Le diamètre d’électrode se choisit-il selon l’épaisseur ou selon le courant ?
Selon l’épaisseur — c’est elle qui décide en premier. Le diamètre détermine la quantité de métal qu’on peut déposer en une passe ; le courant ne fait que servir le diamètre choisi. Si le courant ne rentre pas dans la plage, c’est que l’électrode n’est pas la bonne.
Quel courant pour une électrode de 3,2 mm en position verticale ?
Électrode rutile : 75 à 120 A ; électrode basique : 80 à 125 A. C’est 15 % de moins qu’à plat : en verticale, le bain doit rester petit, sinon il coule. Partez du milieu de la plage et ajustez d’après le cordon.
Quel ampérage pour une électrode de 4 mm ?
Rutile à plat : 130 à 190 A ; en corniche : 115 à 170 A ; en verticale : 110 à 160 A ; au plafond : 105 à 150 A. Une électrode basique de 4 mm à plat : 135 à 200 A. Elle convient pour des épaisseurs de 6 à 12 mm.
