Consommation d’électrodes : combien de pièces et de kilos par mètre de soudure
Combien de kilos d’électrodes il faut pour un chantier — et donc combien de paquets commander. Le calcul passe par le métal déposé, la seule façon honnête de le faire.
Réponse courte
Un kilogramme contient environ : 2,5×350 mm — 44 pièces ; 3,0×350 mm — 30 pièces ; 3,2×350 mm — 27 pièces ; 4,0×450 mm — 13 pièces. Le tableau complet pour trois longueurs d’électrode est ci-dessous, et le calculateur le convertit en mètres de soudure : kilogrammes, pièces et paquets entiers.

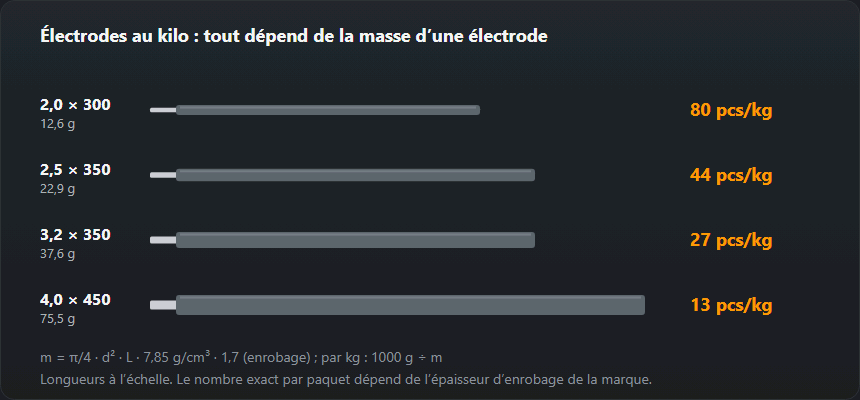

Combien d’électrodes dans un kilo : tableau par diamètre et longueur
| Diamètre, mm | pièces/kg à 300 mm | pièces/kg à 350 mm | pièces/kg à 450 mm |
|---|---|---|---|
| 2,0 | 80 | 68 | 53 |
| 2,5 | 51 | 44 | 34 |
| 3,0 | 35 | 30 | 24 |
| 3,2 | 31 | 27 | 21 |
| 4,0 | 20 | 17 | 13 |
| 5,0 | 13 | 11 | 8 |
Le tableau répond à la question « combien d’électrodes dans un kilo » pour toutes les tailles courantes. Repérez votre diamètre dans les lignes et la longueur de la baguette dans les colonnes — la longueur est imprimée sur le paquet à côté du diamètre, par exemple « 3,2×350 ». Les valeurs viennent de la même formule que celle du calculateur ci-dessous.
Comment on le calcule
D’abord la section de la soudure : pour une soudure d’angle, c’est
z² / 2 plus environ 10 % pour la convexité ; pour un V bout à bout,
elle découle de l’angle d’ouverture, de l’épaisseur, du jeu à la racine et du méplat.
En multipliant par la longueur et par la masse volumique de l’acier, 7,85 g/cm³, on
obtient la masse de métal déposé.
La masse d’électrodes est plus élevée que cela, car le mégot, l’enrobage et les projections n’arrivent jamais dans le joint. Le coefficient de perte en tient compte : 1,5 pour un travail soigné en atelier, 1,6 en général, 1,7 sur chantier et en position plafond, 1,8 quand les conditions sont telles que vous préférez ne pas savoir.
Commander d’après le résultat
Arrondissez au paquet entier supérieur et ajoutez-en un. Des électrodes qui restent sèches se conservent ; un chantier arrêté à seize heures parce qu’il manque un paquet coûte plus cher que le paquet. S’il s’agit d’une électrode basique, rappelez-vous qu’un paquet ouvert doit être réétuvé après une journée à l’air humide — voir les types d’enrobage des électrodes.
Le coefficient de perte
| Coefficient | Quand le prendre |
|---|---|
| 1,5 | Atelier, position à plat, travail soigné, mégots courts |
| 1,6 | Conditions ordinaires — la valeur par défaut |
| 1,7 | Chantier, soudage au plafond et en montante |
| 1,8 | Travail en hauteur, espace exigu, beaucoup de pointages |
Masse d’une électrode
| Diamètre × longueur | Masse, g | Pièces dans 5 kg |
|---|---|---|
| 2,0 × 300 | 13 | 398 |
| 2,5 × 350 | 23 | 218 |
| 3,0 × 350 | 33 | 151 |
| 3,2 × 350 | 38 | 133 |
| 4,0 × 450 | 75 | 66 |
| 5,0 × 450 | 118 | 42 |
Âme plus enrobage : volume de l’âme × masse volumique de l’acier × 1,7. C’est le même calcul que celui du calculateur ci-dessus, donc les deux ne peuvent pas diverger.
Calculer combien d’électrodes il y a dans un kilogramme
On part de la masse d’une seule électrode. Prenons une baguette 2,5×350, celle dont on parle le plus.
- Section de l’âme :
π/4 · 2.5² = 4.91 mm². - Volume de l’âme :
4.91 · 350 = 1718 mm³. - Masse de l’âme :
1718 · 0.00785 = 13.5 g(masse volumique de l’acier 7,85 g/cm³). - Avec l’enrobage :
13.5 · 1.7 = 22.9 g. - Pièces par kilogramme :
1000 / 22.9 ≈ 44; un paquet de 5 kg en contient environ 218.
La masse croît avec le carré du diamètre : en passant de 2,5 à 3,2 mm,
la baguette devient (3.2 / 2.5)² ≈ 1.64 fois plus lourde : 44 divisé par
1,64 donne 27 par kilogramme. La longueur joue en proportion directe : le même
2,5 mm en 300 mm donne 51 pièces, en 450 mm — 34.
Le multiplicateur 1,7 est la masse moyenne que l’enrobage ajoute à l’âme. Une marque donnée a un enrobage plus épais ou plus fin, donc le nombre réel dans un paquet s’écarte de quelques pièces du calcul. Quand le fabricant indique le nombre de pièces sur l’étiquette, commandez d’après celui-ci.
Exemples chiffrés
Une clôture : 20 mètres de soudure d’angle
Tube carré sur poteaux, côté de 4 mm, 20 m de soudure au total, électrodes 2,5×350, conditions ordinaires (coefficient 1,6).
- Section :
4² / 2 · 1.1 = 8.8 mm². - Métal déposé :
8.8 · 20,000 · 0.00785 = 1.38 kg. - Électrodes :
1.38 · 1.6 = 2.21 kg, soit 97 baguettes. - À acheter : trois paquets de 1 kg plus un de réserve, ou un paquet de 5 kg dont la moitié restera.
La même clôture avec des baguettes 3,2×350 en demande 59 : les kilos restent les mêmes, le nombre baisse parce que chaque baguette est plus lourde.
Un bout à bout de tôle forte de 10 mm avec préparation en V
Épaisseur 10 mm, jeu à la racine 2 mm, angle d’ouverture 60°, longueur 5 m, coefficient 1,6. Le calculateur suppose un méplat de 2 mm et environ 2 mm de hauteur de surépaisseur en finition.
- Chanfrein :
2 · 10 + tan 30° · 8² = 20 + 36.95 = 56.95 mm². - Largeur de la passe de finition :
2 · 8 · tan 30° + 2 + 4 = 15.24 mm, section de la finition0.75 · 15.24 · 2 = 22.86 mm². - Section totale : 79,8 mm², métal déposé 3,13 kg.
- Électrodes : 5,01 kg — 134 baguettes de 3,2×350 ou 67 de 4×450.
Un résultat d’un paquet de 5 kg pile veut dire qu’il en faut deux : le pointage, le gougeage et la reprise de la racine, et quelques baguettes ratées ne figurent pas dans la somme. Si la racine se fait en 3,2 et le remplissage en 4 mm, calculez les passes séparément — le calculateur compte les pièces pour un seul diamètre.
Les erreurs qui vous laissent à court de baguettes
- Gorge prise pour le côté. Les plans donnent en général la gorge
a, alors que le calculateur attend le côtéz ≈ 1.41 · a. Une soudure a4 a un côté d’environ 5,7 mm et une section de 17,6 mm², et non 8,8 — le double. - Coefficient de perte oublié. Sans lui, le résultat est 1,6 fois trop petit, soit près de 40 % de baguettes en moins.
- Jeu plus large que sur le plan. Un millimètre de jeu en plus sur une tôle de 10 mm ajoute 10 mm² — sur 79,8 mm², cela fait 12 % de plus.
- Mégots comptés deux fois. Le coefficient de perte couvre déjà les mégots, les projections et l’enrobage ; ne les ajoutez pas en plus.
- Électrodes basiques humides. Un paquet qui a pris l’humidité doit être réétuvé ou mis au rebut — les réglages sont dans les types d’enrobage.
Une fois les kilos connus, le calculateur de courant donne l’intensité pour le diamètre choisi, et le calculateur du coût de soudure ajoute la main-d’œuvre et l’électricité pour chiffrer un mètre de soudure.
Questions fréquentes
Pourquoi le coefficient de perte est-il si élevé ?
Parce qu’une partie seulement de l’électrode enrobée finit dans la soudure. Le mégot resté dans la pince, l’enrobage, les projections et le meulage en emportent ensemble entre un tiers et près de la moitié. C’est pourquoi le calculateur travaille avec un coefficient de 1,5 à 1,8 et non de 1,0.
Combien y a-t-il d’électrodes dans un kilo ?
Cela dépend du diamètre : environ 44 par kilo en 2,5 mm × 350 mm, environ 27 en 3,2 mm × 350 mm, environ 13 en 4 mm × 450 mm. Le calculateur prend le diamètre et la longueur que vous choisissez.
Faut-il compter les pointages à part ?
En principe non — ils se fondent dans le coefficient de perte, tant qu’il s’agit de pointages ordinaires. Si une pièce est très pointée parce qu’elle se déformerait sinon, saisissez la longueur des pointages comme une soudure à part entière.
Combien d’électrodes y a-t-il dans un paquet de 5 kg ?
Avec le même calcul : 2,5×350 — environ 218, 3,2×350 — environ 133, 4×450 — environ 66, 5×450 — environ 42. Si le fabricant indique le nombre de pièces sur l’étiquette, fiez-vous à l’étiquette : l’épaisseur de l’enrobage varie d’une marque à l’autre.
Combien pèse une électrode de 3,2 mm ?
Environ 38 g pour 350 mm de long : l’âme en acier pèse 22 g et l’enrobage fait le reste. Une baguette 2,5×350 pèse environ 23 g, une 4×450 environ 75 g.
Combien d’électrodes de 1/8" y a-t-il dans une livre ?
Une baguette de 1/8" fait 3,2 mm. À 350 mm (14") elle pèse environ 38 g : une livre (454 g) en contient donc environ 12 et un kilo environ 27.
