Tableau des poids des profilés acier

Q: Comment convertir des tonnes de profilé en mètres ?

Divisez la masse par la masse au mètre du tableau : L = M / G. Une tonne d’UPN 200 (25,3 kg/m) fait 39,5 m, une tonne d’IPE 200 (22,4 kg/m) 44,6 m, une tonne de cornière 50×50×5 (3,77 kg/m) 265 m. Arrondissez le nombre de barres à l’entier supérieur.

Masse au mètre : IPE 200 — 22,4 kg/m ; HEB 200 — 61,3 kg/m ; UPN 200 — 25,3 kg/m ; L 50×50×5 — 3,77 kg/m. Une barre de 6 m de HEB 200 fait 367,8 kg et une barre de 12 m 735,6 kg ; les autres tailles figurent plus bas, avec la réponse toute prête. Masse au mètre et dimensions des profilés laminés au même endroit : poutrelles IPE, IPN (INP), HEA et HEB, profilés en U UPN et UPE, cornières à ailes égales et inégales. Valeurs nominales selon la norme indiquée au-dessus de chaque tableau.

Voici ce que pèsent ces profilés : IPE 270 — 36,1 kg/m, HEA 280 — 76,4, UPN 200 — 25,3, L 50×50×6 — 4,5. Ci-dessous, toutes les dimensions de chaque série avec leurs cotes et leur section.

Les profilés les plus utilisés

Profilé	Masse, kg/m	Longueur 6 m, kg	Longueur 12 m, kg
L 40×40×4	2,42	14,5	29,0
L 50×50×5	3,77	22,6	45,2
L 60×60×6	5,42	32,5	65,0
L 80×80×8	9,63	57,8	115,6
UPN 80	8,64	51,8	103,7
UPN 100	10,6	63,6	127,2
UPN 140	16,0	96,0	192,0
UPN 200	25,3	151,8	303,6
IPE 100	8,10	48,6	97,2
IPE 140	12,9	77,4	154,8
IPE 160	15,8	94,8	189,6
IPE 200	22,4	134,4	268,8
IPE 240	30,7	184,2	368,4
IPE 300	42,2	253,2	506,4
HEA 160	30,4	182,4	364,8
HEA 200	42,3	253,8	507,6
HEB 160	42,6	255,6	511,2
HEB 200	61,3	367,8	735,6
HEB 240	83,2	499,2	998,4
HEB 300	117	702,0	1404,0

Dimensions courantes : poids par barre et par tonne

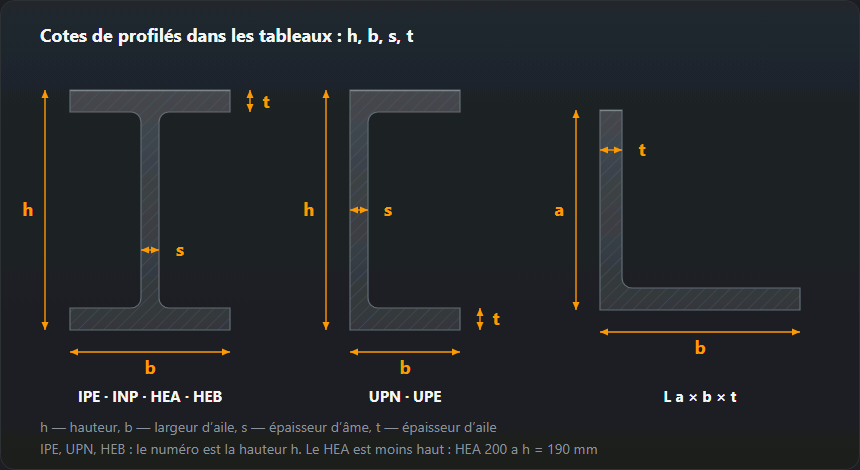

Sections d’une poutrelle, d’un profilé en U et d’une cornière avec les dimensions h, b, s et t — Ce que signifient les colonnes h, b, s et t dans les tableaux de profilés

Quelques-unes des dimensions les plus recherchées dans ce tableau, calculées pour des barres de 6 m et de 12 m, avec les mètres par tonne et une comparaison avec les séries voisines. Les chiffres viennent des mêmes lignes de tableau, plus bas.

IPE 200 : masse au mètre — 22,4 kg/m

IPE 200 pèse 22,4 kg au mètre : une barre de 6 m fait 134,4 kg, une barre de 12 m 268,8 kg, et une tonne en donne environ 44,6 m. Section 200 × 100 mm, âme 5,6 mm, semelle 8,5 mm, aire 28,5 cm². HEA 200 est plus lourd de 89 % (42,3 kg/m).

IPE 270 : masse au mètre — 36,1 kg/m

IPE 270 pèse 36,1 kg au mètre : une barre de 6 m fait 216,6 kg, une barre de 12 m 433,2 kg, et une tonne en donne environ 27,7 m. Section 270 × 135 mm, âme 6,6 mm, semelle 10,2 mm, aire 45,9 cm².

INP 200 : masse au mètre — 26,2 kg/m

INP 200 pèse 26,2 kg au mètre : une barre de 6 m fait 157,2 kg, une barre de 12 m 314,4 kg, et une tonne en donne environ 38,2 m. Section 200 × 90 mm, âme 7,5 mm, semelle 11,3 mm, aire 33,4 cm². IPE 200 est plus léger de 15 % (22,4 kg/m).

HEA 160 : masse au mètre — 30,4 kg/m

HEA 160 pèse 30,4 kg au mètre : une barre de 6 m fait 182,4 kg, une barre de 12 m 364,8 kg, et une tonne en donne environ 32,9 m. Section 152 × 160 mm, âme 6 mm, semelle 9 mm, aire 38,8 cm². Attention : la hauteur réelle est de 152 mm, et non 160. HEB 160 est plus lourd de 40 % (42,6 kg/m).

HEA 240 : masse au mètre — 60,3 kg/m

HEA 240 pèse 60,3 kg au mètre : une barre de 6 m fait 361,8 kg, une barre de 12 m 723,6 kg, et une tonne en donne environ 16,6 m. Section 230 × 240 mm, âme 7,5 mm, semelle 12 mm, aire 76,8 cm². Attention : la hauteur réelle est de 230 mm, et non 240. HEB 240 est plus lourd de 38 % (83,2 kg/m).

HEA 280 : masse au mètre — 76,4 kg/m

HEA 280 pèse 76,4 kg au mètre : une barre de 6 m fait 458,4 kg, une barre de 12 m 916,8 kg, et une tonne en donne environ 13,1 m. Section 270 × 280 mm, âme 8 mm, semelle 13 mm, aire 97,3 cm². Attention : la hauteur réelle est de 270 mm, et non 280. HEB 280 est plus lourd de 35 % (103 kg/m).

HEB 240 : masse au mètre — 83,2 kg/m

HEB 240 pèse 83,2 kg au mètre : une barre de 6 m fait 499,2 kg, une barre de 12 m 998,4 kg, et une tonne en donne environ 12 m. Section 240 × 240 mm, âme 10 mm, semelle 17 mm, aire 106 cm². HEA 240 est plus léger de 28 % (60,3 kg/m).

HEB 260 : masse au mètre — 93 kg/m

HEB 260 pèse 93 kg au mètre : une barre de 6 m fait 558 kg, une barre de 12 m 1116 kg, et une tonne en donne environ 10,8 m. Section 260 × 260 mm, âme 10 mm, semelle 17,5 mm, aire 118 cm². HEA 260 est plus léger de 27 % (68,2 kg/m).

HEB 450 : masse au mètre — 171 kg/m

HEB 450 pèse 171 kg au mètre : une barre de 6 m fait 1026 kg, une barre de 12 m 2052 kg, et une tonne en donne environ 5,8 m. Section 450 × 300 mm, âme 14 mm, semelle 26 mm, aire 218 cm². HEA 450 est plus léger de 18 % (140 kg/m).

HEB 500 : masse au mètre — 187 kg/m

HEB 500 pèse 187 kg au mètre : une barre de 6 m fait 1122 kg, une barre de 12 m 2244 kg, et une tonne en donne environ 5,3 m. Section 500 × 300 mm, âme 14,5 mm, semelle 28 mm, aire 239 cm². HEA 500 est plus léger de 17 % (155 kg/m).

HEB 600 : masse au mètre — 212 kg/m

HEB 600 pèse 212 kg au mètre : une barre de 6 m fait 1272 kg, une barre de 12 m 2544 kg, et une tonne en donne environ 4,7 m. Section 600 × 300 mm, âme 15,5 mm, semelle 30 mm, aire 270 cm². HEA 600 est plus léger de 16 % (178 kg/m).

UPN 300 : masse au mètre — 46,2 kg/m

UPN 300 pèse 46,2 kg au mètre : une barre de 6 m fait 277,2 kg, une barre de 12 m 554,4 kg, et une tonne en donne environ 21,6 m. Section 300 × 100 mm, âme 10 mm, semelle 16 mm, aire 58,8 cm². UPE 300 est plus léger de 4 % (44,4 kg/m).

L 50×50×6 : masse au mètre — 4,47 kg/m

L 50×50×6 pèse 4,47 kg au mètre : une barre de 6 m fait 26,8 kg, une barre de 12 m 53,6 kg, et une tonne en donne environ 224 m. Ailes 50 et 50 mm, épaisseur 6 mm, aire 5,69 cm². L 50×50×5 est plus léger de 16 % (3,77 kg/m).

L 150×90×10 : masse au mètre — 18,2 kg/m

L 150×90×10 pèse 18,2 kg au mètre : une barre de 6 m fait 109,2 kg, une barre de 12 m 218,4 kg, et une tonne en donne environ 54,9 m. Ailes 150 et 90 mm, épaisseur 10 mm, aire 23,2 cm².

Poutrelles

Poutrelles IPE — EN 10365

Profilé	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
IPE 80	80	46	3,8	5,2	6	7,64
IPE 100	100	55	4,1	5,7	8,1	10,3
IPE 120	120	64	4,4	6,3	10,4	13,2
IPE 140	140	73	4,7	6,9	12,9	16,4
IPE 160	160	82	5	7,4	15,8	20,1
IPE 180	180	91	5,3	8	18,8	23,9
IPE 200	200	100	5,6	8,5	22,4	28,5
IPE 220	220	110	5,9	9,2	26,2	33,4
IPE 240	240	120	6,2	9,8	30,7	39,1
IPE 270	270	135	6,6	10,2	36,1	45,9
IPE 300	300	150	7,1	10,7	42,2	53,8
IPE 330	330	160	7,5	11,5	49,1	62,6
IPE 360	360	170	8	12,7	57,1	72,7
IPE 400	400	180	8,6	13,5	66,3	84,5
IPE 450	450	190	9,4	14,6	77,6	98,8
IPE 500	500	200	10,2	16	90,7	116
IPE 550	550	210	11,1	17,2	106	134
IPE 600	600	220	12	19	122	156

Poutrelles IPN (INP, ailes inclinées) — DIN 1025-1

Profilé	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
INP 80	80	42	3,9	5,9	5,94	7,57
INP 100	100	50	4,5	6,8	8,34	10,6
INP 120	120	58	5,1	7,7	11,1	14,2
INP 140	140	66	5,7	8,6	14,3	18,3
INP 160	160	74	6,3	9,5	17,9	22,8
INP 180	180	82	6,9	10,4	21,9	27,9
INP 200	200	90	7,5	11,3	26,2	33,4
INP 220	220	98	8,1	12,2	31,1	39,5
INP 240	240	106	8,7	13,1	36,2	46,1
INP 260	260	113	9,4	14,1	41,9	53,3
INP 280	280	119	10,1	15,2	47,9	61
INP 300	300	125	10,8	16,2	54,2	69

Poutrelles HEA — EN 10365

Profilé	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
HEA 100	96	100	5	8	16,7	21,2
HEA 120	114	120	5	8	19,9	25,3
HEA 140	133	140	5,5	8,5	24,7	31,4
HEA 160	152	160	6	9	30,4	38,8
HEA 180	171	180	6	9,5	35,5	45,3
HEA 200	190	200	6,5	10	42,3	53,8
HEA 220	210	220	7	11	50,5	64,3
HEA 240	230	240	7,5	12	60,3	76,8
HEA 260	250	260	7,5	12,5	68,2	86,8
HEA 280	270	280	8	13	76,4	97,3
HEA 300	290	300	8,5	14	88,3	112
HEA 320	310	300	9	15,5	97,6	124
HEA 340	330	300	9,5	16,5	105	133
HEA 360	350	300	10	17,5	112	143
HEA 400	390	300	11	19	125	159
HEA 450	440	300	11,5	21	140	178
HEA 500	490	300	12	23	155	198
HEA 550	540	300	12,5	24	166	212
HEA 600	590	300	13	25	178	226

Poutrelles HEB — EN 10365

Profilé	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
HEB 100	100	100	6	10	20,4	26
HEB 120	120	120	6,5	11	26,7	34
HEB 140	140	140	7	12	33,7	43
HEB 160	160	160	8	13	42,6	54,3
HEB 180	180	180	8,5	14	51,2	65,3
HEB 200	200	200	9	15	61,3	78,1
HEB 220	220	220	9,5	16	71,5	91
HEB 240	240	240	10	17	83,2	106
HEB 260	260	260	10	17,5	93	118
HEB 280	280	280	10,5	18	103	131
HEB 300	300	300	11	19	117	149
HEB 320	320	300	11,5	20,5	127	161
HEB 340	340	300	12	21,5	134	171
HEB 360	360	300	12,5	22,5	142	181
HEB 400	400	300	13,5	24	155	198
HEB 450	450	300	14	26	171	218
HEB 500	500	300	14,5	28	187	239
HEB 550	550	300	15	29	199	254
HEB 600	600	300	15,5	30	212	270

Profilés en U

Profilés en U UPN — DIN 1026-1

Profilé	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
UPN 50	50	38	5	7	5,59	7,12
UPN 65	65	42	5,5	7,5	7,09	9,03
UPN 80	80	45	6	8	8,64	11
UPN 100	100	50	6	8,5	10,6	13,5
UPN 120	120	55	7	9	13,4	17
UPN 140	140	60	7	10	16	20,4
UPN 160	160	65	7,5	10,5	18,8	24
UPN 180	180	70	8	11	22	28
UPN 200	200	75	8,5	11,5	25,3	32,2
UPN 220	220	80	9	12,5	29,4	37,4
UPN 240	240	85	9,5	13	33,2	42,3
UPN 260	260	90	10	14	37,9	48,3
UPN 280	280	95	10	15	41,8	53,3
UPN 300	300	100	10	16	46,2	58,8
UPN 320	320	100	14	17,5	59,5	75,8
UPN 350	350	100	14	16	60,6	77,3
UPN 400	400	110	14	18	71,8	91,5

Profilés en U UPE — DIN 1026-2

Profilé	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
UPE 80	80	50	4	7	7,9	10
UPE 100	100	55	4,5	7,5	9,82	12,5
UPE 120	120	60	5	8	12,1	15,4
UPE 140	140	65	5	9	14,5	18,4
UPE 160	160	70	5,5	9,5	17	21,7
UPE 180	180	75	5,5	10,5	19,7	25,1
UPE 200	200	80	6	11	22,8	29
UPE 220	220	85	6,5	12	26,6	33,9
UPE 240	240	90	7	12,5	30,2	38,5
UPE 270	270	95	7,5	13,5	35,2	44,8
UPE 300	300	100	9,5	15	44,4	56,6
UPE 330	330	105	11	16	53,2	67,8
UPE 360	360	110	12	17	61,2	78
UPE 400	400	115	13,5	18	72,2	92

Cornières

Cornières égales — EN 10056-1

Profilé	a, mm	b, mm	t, mm	Masse, kg/m	A, cm²
L 20×20×3	20	20	3	0,88	1,12
L 25×25×3	25	25	3	1,12	1,42
L 25×25×4	25	25	4	1,45	1,85
L 30×30×3	30	30	3	1,36	1,74
L 30×30×4	30	30	4	1,78	2,27
L 35×35×4	35	35	4	2,09	2,67
L 40×40×4	40	40	4	2,42	3,08
L 40×40×5	40	40	5	2,97	3,79
L 45×45×5	45	45	5	3,38	4,3
L 50×50×5	50	50	5	3,77	4,8
L 50×50×6	50	50	6	4,47	5,69
L 60×60×6	60	60	6	5,42	6,91
L 60×60×8	60	60	8	7,09	9,03
L 70×70×7	70	70	7	7,38	9,4
L 80×80×8	80	80	8	9,63	12,3
L 90×90×9	90	90	9	12,2	15,5
L 100×100×10	100	100	10	15	19,2
L 100×100×12	100	100	12	17,8	22,7
L 120×120×12	120	120	12	21,6	27,5
L 150×150×15	150	150	15	33,8	43
L 200×200×20	200	200	20	59,9	76,3

Cornières inégales — EN 10056-1

Profilé	a, mm	b, mm	t, mm	Masse, kg/m	A, cm²
L 40×20×4	40	20	4	1,77	2,26
L 50×30×5	50	30	5	2,96	3,78
L 60×40×5	60	40	5	3,79	4,79
L 60×40×6	60	40	6	4,46	5,68
L 65×50×5	65	50	5	4,35	5,54
L 70×50×6	70	50	6	5,41	6,89
L 75×50×7	75	50	7	6,48	8,3
L 80×40×6	80	40	6	5,41	6,89
L 80×60×7	80	60	7	7,36	9,38
L 100×50×8	100	50	8	8,97	11,4
L 100×65×8	100	65	8	9,94	12,7
L 100×75×8	100	75	8	10,6	13,5
L 120×80×8	120	80	8	12,2	15,5
L 150×90×10	150	90	10	18,2	23,2
L 150×100×10	150	100	10	19	24,2
L 200×100×10	200	100	10	23	29,2

Symboles utilisés dans les tableaux

h — hauteur du profilé, b — largeur d’aile, s — épaisseur d’âme, t — épaisseur d’aile (sur une cornière, simplement l’épaisseur de l’aile), A — aire de la section. Toutes les dimensions sont en millimètres, la masse en kilogrammes par mètre, l’aire en centimètres carrés.

Il s’agit de la gamme européenne

IPE, INP, HEA, HEB, UPN et UPE sont les profilés tenus en stock dans toute l’UE et au Royaume-Uni. Les profilés américains W, S, C et L selon ASTM A6 forment une série à part, aux proportions différentes, et des chiffres identiques dans une désignation ne rendent pas deux profilés interchangeables — pour ceux-là, utilisez les tableaux de l’AISC.

Comment lire ce tableau

Le numéro du profilé correspond presque toujours à sa hauteur en millimètres — mais il y a des exceptions qui piègent. Le HEA 200 mesure 190 mm de hauteur et le HEA 300 290 mm ; seul le HEB a une hauteur égale à son numéro. Sur une cornière, le numéro est la longueur de l’aile, pas une hauteur, et il est toujours donné avec l’épaisseur : une « cornière de 50 » sans le troisième chiffre ne précise rien, puisque la 50×50×5 pèse 3,77 kg/m et la 50×50×6 pèse 4,47.

L’aire de la section A sert à deux choses : vérifier les contraintes, et estimer la quantité de soudure qu’il faut pour qu’un assemblage reprenne ce que reprend la barre elle-même. Règle empirique : l’aire totale de gorge des soudures d’angle à un nœud doit être de l’ordre de l’aire de la barre assemblée.

D’où vient la masse d’un profilé

La masse au mètre est l’aire de la section multipliée par la masse volumique : m = A · ρ, et avec A en cm² et ρ = 7,85 g/cm³ cela devient m = A · 0,785 kilogrammes par mètre. Vérifiez sur l’IPE 200 : 28,5 × 0,785 = 22,4 kg/m — ce que donne le tableau.

Le calcul ne marche pas dans l’autre sens. Calculer l’aire « d’après les dimensions », comme la somme des rectangles de l’âme et des ailes, donne un résultat inférieur de plusieurs pour cent, parce qu’il ignore les congés de raccordement entre l’âme et l’aile, et sur les INP et UPN aussi la pente des ailes. C’est pourquoi la masse d’un profilé laminé se lit plutôt qu’elle ne se calcule — et pourquoi les calculateurs de cette rubrique prennent leurs valeurs ici.

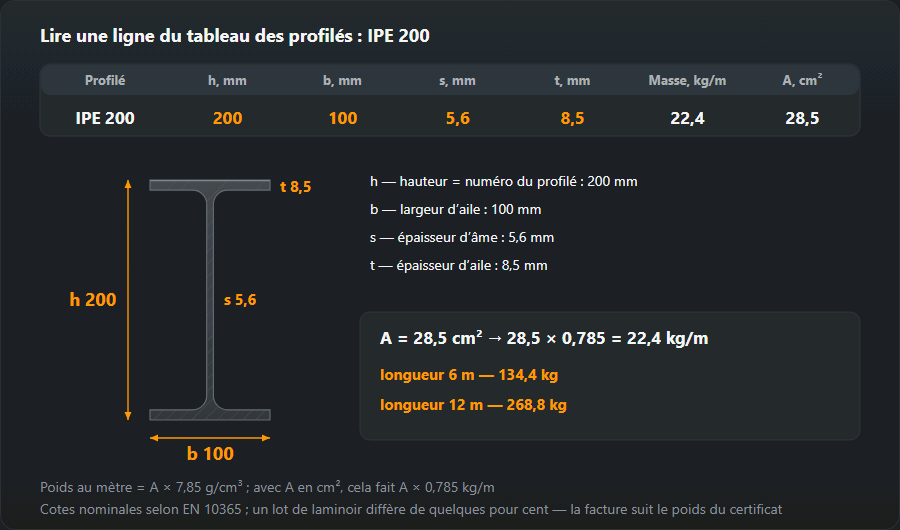

Ligne du tableau pour l’IPE 200 — h 200, b 100, s 5,6, t 8,5 mm, masse 22,4 kg/m, A 28,5 cm² — à côté d’une section à l’échelle avec ces dimensions ; A × 0,785 donne le poids au mètre, une barre de 6 m pèse 134,4 kg — La ligne de l’IPE 200 placée sur la section : quatre dimensions en millimètres, l’aire A en cm² et le poids au mètre qui en découle.

Exemple chiffré : le poids de toute une structure d’après le tableau

Un auvent de 6 × 4 m : quatre poteaux HEA 140 de 2,8 m, deux poutres IPE 200 de 6 m, cinq pannes UPN 100 de 4 m et huit jambes de force en cornière 50×50×5 de 1,5 m. Chaque ligne se calcule de la même façon — mètres fois masse au mètre du tableau — et la majoration s’ajoute à la fin :

poteaux — HEA 140: 4 × 2,8 m = 11,2 m × 24,7 = 276,6 kg
poutres — IPE 200: 2 × 6 m = 12 m × 22,4 = 268,8 kg
pannes — UPN 100: 5 × 4 m = 20 m × 10,6 = 212 kg
jambes de force — L 50×50×5: 8 × 1,5 m = 12 m × 3,77 = 45,2 kg
Total: 802,7 kg; dont 3 % ajoutés pour les goussets, les soudures et les chutes — 826,8 kg

Cela fait 33,4 kg d’acier de structure par mètre carré de toiture avant majoration (34,4 kg avec), sans le bardage — un chiffre utile à avoir avant toute discussion sur les fondations, le transport et le prix. Avec beaucoup de petits assemblages, la majoration peut dépasser 3 %. La nomenclature établit la même liste avec les prix et le découpage en barres, et les dispositions types de ces structures sont traitées sous auvents.

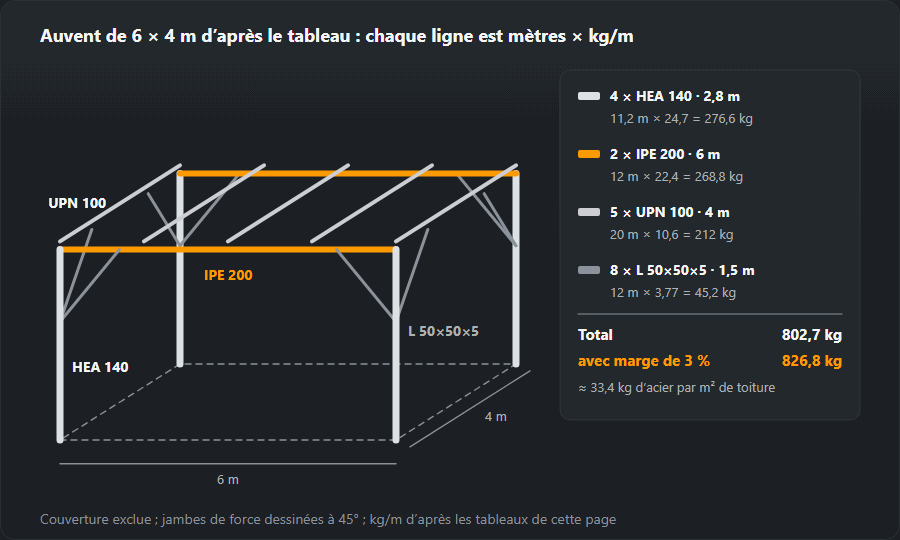

Schéma d’un auvent de 6 × 4 m : quatre poteaux HEA 140 de 2,8 m, deux poutres IPE 200 de 6 m, cinq pannes UPN 100 de 4 m et huit jambes de force en cornière 50×50×5 de 1,5 m ; la somme 276,6 + 268,8 + 212 + 45,2 = 802,7 kg, 826,8 kg avec une majoration de 3 % — Quatre postes, une somme : les mètres du plan fois les kg/m du tableau, la majoration de 3 % n’étant ajoutée qu’à la fin.

Pourquoi le poids facturé ne correspond pas au tableau

Le tableau donne le poids nominal, la facture le poids facturable. Ils diffèrent pour quelques raisons, et chacune peut se prévoir :

Tolérances de laminage. Les dimensions et le poids des profilés restent dans les limites des normes (EN 10034 pour les poutrelles, EN 10279 pour les profilés en U, EN 10056-2 pour les cornières). Un lot réel peut être de 1–4 % plus léger ou plus lourd que la valeur du tableau.
Mode de facturation. Le négociant facture soit au poids théorique (tableau fois longueur), soit au poids pesé. Au poids théorique, la facture correspond au tableau au kilogramme près ; au poids pesé, non. Posez la question avant de commander.
Barres entières et chutes. Vous achetez des barres de 6 m ou de 12 m, pas les mètres du plan. Les chutes figurent sur la facture même si elles ne sont pas dans la structure.
Revêtements. L’apprêt et le zinc ajoutent un poids que le tableau de l’acier noir ne montre pas ; sur les cornières minces, il se remarque.

La règle de travail : le tableau sert à la conception, à la première estimation et au choix des moyens de transport et de levage. Facturez le client au poids de la facture ou du certificat, et notez l’écart avec le tableau pour que la prochaine estimation en tienne compte.

Conversions : kilogrammes, mètres, barres

Trois formules suffisent pour toute discussion avec un négociant. Mètres à partir des kilogrammes : L = M / G. Nombre de barres : n = L / 6 (ou / 12), arrondi à l’entier supérieur. Poids acheté : M = n · 6 · G. Exemple : 500 kg d’UPN 100 font 47,2 m, soit 8 barres de 6 m ou 4 de 12 m.

Le coût de l’acier suit le même poids : K = Σ (L · G) · C, où C est le prix au kilogramme (avec un prix à la tonne, T / 1000). On obtient ainsi un contrôle simple pour comparer des variantes : un mètre d’UPN 100 coûte 2,8 fois un mètre de cornière 50×50×5, parce qu’il pèse autant de fois plus. La coupe, le perçage et la livraison s’ajoutent à part — par pièce, par trou et par trajet, pas au kilogramme.

Calculateurs fondés sur ces tableaux

Poids des poutrelles acier — IPE, INP, HEA, HEB
Poids des profilés en U acier — UPN et UPE
Poids des cornières acier — à ailes égales et inégales
Poids des tubes et profils creux
Poids de la tôle et poids de l’aluminium

Questions fréquentes

Comment calculer rapidement la masse d’une structure à partir du tableau ?

Additionnez les mètres de chaque profilé et multipliez par sa masse au mètre. Exemple : un cadre de 24 m de cornière 50×50×5 (3,77 kg/m) et de 18 m de profilé en U UPN 100 (10,6 kg/m) pèse 24 × 3,77 + 18 × 10,6 = 281 kg. Ajoutez 2–3 % pour les soudures, les goussets et les chutes.

Quelle différence entre masse nominale et masse certifiée ?

La masse nominale découle des dimensions données dans la norme. La valeur réelle reste dans les tolérances de laminage (EN 10034 pour les poutrelles, EN 10279 pour les profilés en U, EN 10056-2 pour les cornières) et s’écarte généralement de 1–4 %. Le négociant facture à la masse certifiée ou au lot pesé — le tableau sert à la conception et à une première estimation.

Où trouver la masse d’un profilé qui ne figure pas dans le tableau ?

Pour les produits à section régulière — tôle, plat, rond, tube, profil creux — la masse résulte d’une formule, que donne le calculateur de poids des métaux. Pour les profilés laminés hors de la norme européenne, comme les W et S américains ou les anciens profils GOST, il faut le catalogue du fabricant : convertir « d’après les dimensions » donne un écart de quelques pour cent.

Combien pèsent un HEB 240 et un HEA 280 ?

Le HEB 240 fait 83,2 kg/m, soit 499,2 kg la barre de 6 m. Le HEA 280 fait 76,4 kg/m, soit 458,4 kg la barre de 6 m. Notez que le HEA 280 mesure en réalité 270 mm de hauteur, alors que le HEB 240 fait exactement 240 mm.

Comment convertir des tonnes de profilé en mètres ?

Divisez la masse par la masse au mètre du tableau : L = M / G. Une tonne d’UPN 200 (25,3 kg/m) fait 39,5 m, une tonne d’IPE 200 (22,4 kg/m) 44,6 m, une tonne de cornière 50×50×5 (3,77 kg/m) 265 m. Arrondissez le nombre de barres à l’entier supérieur.

Combien pèse un profilé en U UPN 300 ?

46,2 kg/m : une barre de 6 m fait 277,2 kg, une barre de 12 m 554,4 kg. L’UPE 300, de même hauteur, pèse 44,4 kg/m.

Combien pèsent au mètre les HEB 450, HEB 500 et HEB 600 ?

HEB 450 — 171 kg/m (1026 kg la barre de 6 m), HEB 500 — 187 kg/m (1122 kg), HEB 600 — 212 kg/m (1272 kg). Une barre de 12 m de HEB 600 fait 2544 kg : elle ne se déplace qu’à la grue.

Auteur : Dmitry Frolov, soudeur et métallier Mis à jour : 5 octobre 2026
