Таблиця маси сталевого прокату
Маса погонного метра й розміри катаних профілів в одному місці: двотаври IPE, INP, HEA і HEB, швелери UPN і UPE, кутники рівнополичні й нерівнополичні. Значення номінальні за нормами, вказаними біля кожної таблиці.
Найходовіші профілі
| Профіль | Маса, кг/м | Довжина 6 м, кг | Довжина 12 м, кг |
|---|---|---|---|
| L 40×40×4 | 2,42 | 14,5 | 29,0 |
| L 50×50×5 | 3,77 | 22,6 | 45,2 |
| L 60×60×6 | 5,42 | 32,5 | 65,0 |
| L 80×80×8 | 9,63 | 57,8 | 115,6 |
| UPN 80 | 8,64 | 51,8 | 103,7 |
| UPN 100 | 10,6 | 63,6 | 127,2 |
| UPN 140 | 16,0 | 96,0 | 192,0 |
| UPN 200 | 25,3 | 151,8 | 303,6 |
| IPE 100 | 8,10 | 48,6 | 97,2 |
| IPE 140 | 12,9 | 77,4 | 154,8 |
| IPE 160 | 15,8 | 94,8 | 189,6 |
| IPE 200 | 22,4 | 134,4 | 268,8 |
| IPE 240 | 30,7 | 184,2 | 368,4 |
| IPE 300 | 42,2 | 253,2 | 506,4 |
| HEA 160 | 30,4 | 182,4 | 364,8 |
| HEA 200 | 42,3 | 253,8 | 507,6 |
| HEB 160 | 42,6 | 255,6 | 511,2 |
| HEB 200 | 61,3 | 367,8 | 735,6 |
| HEB 240 | 83,2 | 499,2 | 998,4 |
| HEB 300 | 117 | 702,0 | 1404,0 |
Двотаври
Двотаври IPE — EN 10365
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3,8 | 5,2 | 6 | 7,64 |
| IPE 100 | 100 | 55 | 4,1 | 5,7 | 8,1 | 10,3 |
| IPE 120 | 120 | 64 | 4,4 | 6,3 | 10,4 | 13,2 |
| IPE 140 | 140 | 73 | 4,7 | 6,9 | 12,9 | 16,4 |
| IPE 160 | 160 | 82 | 5 | 7,4 | 15,8 | 20,1 |
| IPE 180 | 180 | 91 | 5,3 | 8 | 18,8 | 23,9 |
| IPE 200 | 200 | 100 | 5,6 | 8,5 | 22,4 | 28,5 |
| IPE 220 | 220 | 110 | 5,9 | 9,2 | 26,2 | 33,4 |
| IPE 240 | 240 | 120 | 6,2 | 9,8 | 30,7 | 39,1 |
| IPE 270 | 270 | 135 | 6,6 | 10,2 | 36,1 | 45,9 |
| IPE 300 | 300 | 150 | 7,1 | 10,7 | 42,2 | 53,8 |
| IPE 330 | 330 | 160 | 7,5 | 11,5 | 49,1 | 62,6 |
| IPE 360 | 360 | 170 | 8 | 12,7 | 57,1 | 72,7 |
| IPE 400 | 400 | 180 | 8,6 | 13,5 | 66,3 | 84,5 |
| IPE 450 | 450 | 190 | 9,4 | 14,6 | 77,6 | 98,8 |
| IPE 500 | 500 | 200 | 10,2 | 16 | 90,7 | 116 |
| IPE 550 | 550 | 210 | 11,1 | 17,2 | 106 | 134 |
| IPE 600 | 600 | 220 | 12 | 19 | 122 | 156 |
Двотаври INP (нормальні) — DIN 1025-1
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| INP 80 | 80 | 42 | 3,9 | 5,9 | 5,94 | 7,57 |
| INP 100 | 100 | 50 | 4,5 | 6,8 | 8,34 | 10,6 |
| INP 120 | 120 | 58 | 5,1 | 7,7 | 11,1 | 14,2 |
| INP 140 | 140 | 66 | 5,7 | 8,6 | 14,3 | 18,3 |
| INP 160 | 160 | 74 | 6,3 | 9,5 | 17,9 | 22,8 |
| INP 180 | 180 | 82 | 6,9 | 10,4 | 21,9 | 27,9 |
| INP 200 | 200 | 90 | 7,5 | 11,3 | 26,2 | 33,4 |
| INP 220 | 220 | 98 | 8,1 | 12,2 | 31,1 | 39,5 |
| INP 240 | 240 | 106 | 8,7 | 13,1 | 36,2 | 46,1 |
| INP 260 | 260 | 113 | 9,4 | 14,1 | 41,9 | 53,3 |
| INP 280 | 280 | 119 | 10,1 | 15,2 | 47,9 | 61 |
| INP 300 | 300 | 125 | 10,8 | 16,2 | 54,2 | 69 |
Двотаври HEA — EN 10365
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| HEA 100 | 96 | 100 | 5 | 8 | 16,7 | 21,2 |
| HEA 120 | 114 | 120 | 5 | 8 | 19,9 | 25,3 |
| HEA 140 | 133 | 140 | 5,5 | 8,5 | 24,7 | 31,4 |
| HEA 160 | 152 | 160 | 6 | 9 | 30,4 | 38,8 |
| HEA 180 | 171 | 180 | 6 | 9,5 | 35,5 | 45,3 |
| HEA 200 | 190 | 200 | 6,5 | 10 | 42,3 | 53,8 |
| HEA 220 | 210 | 220 | 7 | 11 | 50,5 | 64,3 |
| HEA 240 | 230 | 240 | 7,5 | 12 | 60,3 | 76,8 |
| HEA 260 | 250 | 260 | 7,5 | 12,5 | 68,2 | 86,8 |
| HEA 280 | 270 | 280 | 8 | 13 | 76,4 | 97,3 |
| HEA 300 | 290 | 300 | 8,5 | 14 | 88,3 | 112 |
| HEA 320 | 310 | 300 | 9 | 15,5 | 97,6 | 124 |
| HEA 340 | 330 | 300 | 9,5 | 16,5 | 105 | 133 |
| HEA 360 | 350 | 300 | 10 | 17,5 | 112 | 143 |
| HEA 400 | 390 | 300 | 11 | 19 | 125 | 159 |
| HEA 450 | 440 | 300 | 11,5 | 21 | 140 | 178 |
| HEA 500 | 490 | 300 | 12 | 23 | 155 | 198 |
| HEA 550 | 540 | 300 | 12,5 | 24 | 166 | 212 |
| HEA 600 | 590 | 300 | 13 | 25 | 178 | 226 |
Двотаври HEB — EN 10365
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| HEB 100 | 100 | 100 | 6 | 10 | 20,4 | 26 |
| HEB 120 | 120 | 120 | 6,5 | 11 | 26,7 | 34 |
| HEB 140 | 140 | 140 | 7 | 12 | 33,7 | 43 |
| HEB 160 | 160 | 160 | 8 | 13 | 42,6 | 54,3 |
| HEB 180 | 180 | 180 | 8,5 | 14 | 51,2 | 65,3 |
| HEB 200 | 200 | 200 | 9 | 15 | 61,3 | 78,1 |
| HEB 220 | 220 | 220 | 9,5 | 16 | 71,5 | 91 |
| HEB 240 | 240 | 240 | 10 | 17 | 83,2 | 106 |
| HEB 260 | 260 | 260 | 10 | 17,5 | 93 | 118 |
| HEB 280 | 280 | 280 | 10,5 | 18 | 103 | 131 |
| HEB 300 | 300 | 300 | 11 | 19 | 117 | 149 |
| HEB 320 | 320 | 300 | 11,5 | 20,5 | 127 | 161 |
| HEB 340 | 340 | 300 | 12 | 21,5 | 134 | 171 |
| HEB 360 | 360 | 300 | 12,5 | 22,5 | 142 | 181 |
| HEB 400 | 400 | 300 | 13,5 | 24 | 155 | 198 |
| HEB 450 | 450 | 300 | 14 | 26 | 171 | 218 |
| HEB 500 | 500 | 300 | 14,5 | 28 | 187 | 239 |
| HEB 550 | 550 | 300 | 15 | 29 | 199 | 254 |
| HEB 600 | 600 | 300 | 15,5 | 30 | 212 | 270 |
Швелери
Швелери UPN — DIN 1026-1
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| UPN 50 | 50 | 38 | 5 | 7 | 5,59 | 7,12 |
| UPN 65 | 65 | 42 | 5,5 | 7,5 | 7,09 | 9,03 |
| UPN 80 | 80 | 45 | 6 | 8 | 8,64 | 11 |
| UPN 100 | 100 | 50 | 6 | 8,5 | 10,6 | 13,5 |
| UPN 120 | 120 | 55 | 7 | 9 | 13,4 | 17 |
| UPN 140 | 140 | 60 | 7 | 10 | 16 | 20,4 |
| UPN 160 | 160 | 65 | 7,5 | 10,5 | 18,8 | 24 |
| UPN 180 | 180 | 70 | 8 | 11 | 22 | 28 |
| UPN 200 | 200 | 75 | 8,5 | 11,5 | 25,3 | 32,2 |
| UPN 220 | 220 | 80 | 9 | 12,5 | 29,4 | 37,4 |
| UPN 240 | 240 | 85 | 9,5 | 13 | 33,2 | 42,3 |
| UPN 260 | 260 | 90 | 10 | 14 | 37,9 | 48,3 |
| UPN 280 | 280 | 95 | 10 | 15 | 41,8 | 53,3 |
| UPN 300 | 300 | 100 | 10 | 16 | 46,2 | 58,8 |
| UPN 320 | 320 | 100 | 14 | 17,5 | 59,5 | 75,8 |
| UPN 350 | 350 | 100 | 14 | 16 | 60,6 | 77,3 |
| UPN 400 | 400 | 110 | 14 | 18 | 71,8 | 91,5 |
Швелери UPE — DIN 1026-2
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| UPE 80 | 80 | 50 | 4 | 7 | 7,9 | 10 |
| UPE 100 | 100 | 55 | 4,5 | 7,5 | 9,82 | 12,5 |
| UPE 120 | 120 | 60 | 5 | 8 | 12,1 | 15,4 |
| UPE 140 | 140 | 65 | 5 | 9 | 14,5 | 18,4 |
| UPE 160 | 160 | 70 | 5,5 | 9,5 | 17 | 21,7 |
| UPE 180 | 180 | 75 | 5,5 | 10,5 | 19,7 | 25,1 |
| UPE 200 | 200 | 80 | 6 | 11 | 22,8 | 29 |
| UPE 220 | 220 | 85 | 6,5 | 12 | 26,6 | 33,9 |
| UPE 240 | 240 | 90 | 7 | 12,5 | 30,2 | 38,5 |
| UPE 270 | 270 | 95 | 7,5 | 13,5 | 35,2 | 44,8 |
| UPE 300 | 300 | 100 | 9,5 | 15 | 44,4 | 56,6 |
| UPE 330 | 330 | 105 | 11 | 16 | 53,2 | 67,8 |
| UPE 360 | 360 | 110 | 12 | 17 | 61,2 | 78 |
| UPE 400 | 400 | 115 | 13,5 | 18 | 72,2 | 92 |
Кутники
Кутники рівнополичні — EN 10056-1
| Профіль | a, мм | b, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|
| L 20×20×3 | 20 | 20 | 3 | 0,88 | 1,12 |
| L 25×25×3 | 25 | 25 | 3 | 1,12 | 1,42 |
| L 25×25×4 | 25 | 25 | 4 | 1,45 | 1,85 |
| L 30×30×3 | 30 | 30 | 3 | 1,36 | 1,74 |
| L 30×30×4 | 30 | 30 | 4 | 1,78 | 2,27 |
| L 35×35×4 | 35 | 35 | 4 | 2,09 | 2,67 |
| L 40×40×4 | 40 | 40 | 4 | 2,42 | 3,08 |
| L 40×40×5 | 40 | 40 | 5 | 2,97 | 3,79 |
| L 45×45×5 | 45 | 45 | 5 | 3,38 | 4,3 |
| L 50×50×5 | 50 | 50 | 5 | 3,77 | 4,8 |
| L 50×50×6 | 50 | 50 | 6 | 4,47 | 5,69 |
| L 60×60×6 | 60 | 60 | 6 | 5,42 | 6,91 |
| L 60×60×8 | 60 | 60 | 8 | 7,09 | 9,03 |
| L 70×70×7 | 70 | 70 | 7 | 7,38 | 9,4 |
| L 80×80×8 | 80 | 80 | 8 | 9,63 | 12,3 |
| L 90×90×9 | 90 | 90 | 9 | 12,2 | 15,5 |
| L 100×100×10 | 100 | 100 | 10 | 15 | 19,2 |
| L 100×100×12 | 100 | 100 | 12 | 17,8 | 22,7 |
| L 120×120×12 | 120 | 120 | 12 | 21,6 | 27,5 |
| L 150×150×15 | 150 | 150 | 15 | 33,8 | 43 |
| L 200×200×20 | 200 | 200 | 20 | 59,9 | 76,3 |
Кутники нерівнополичні — EN 10056-1
| Профіль | a, мм | b, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|
| L 40×20×4 | 40 | 20 | 4 | 1,77 | 2,26 |
| L 50×30×5 | 50 | 30 | 5 | 2,96 | 3,78 |
| L 60×40×5 | 60 | 40 | 5 | 3,79 | 4,79 |
| L 60×40×6 | 60 | 40 | 6 | 4,46 | 5,68 |
| L 65×50×5 | 65 | 50 | 5 | 4,35 | 5,54 |
| L 70×50×6 | 70 | 50 | 6 | 5,41 | 6,89 |
| L 75×50×7 | 75 | 50 | 7 | 6,48 | 8,3 |
| L 80×40×6 | 80 | 40 | 6 | 5,41 | 6,89 |
| L 80×60×7 | 80 | 60 | 7 | 7,36 | 9,38 |
| L 100×50×8 | 100 | 50 | 8 | 8,97 | 11,4 |
| L 100×65×8 | 100 | 65 | 8 | 9,94 | 12,7 |
| L 100×75×8 | 100 | 75 | 8 | 10,6 | 13,5 |
| L 120×80×8 | 120 | 80 | 8 | 12,2 | 15,5 |
| L 150×90×10 | 150 | 90 | 10 | 18,2 | 23,2 |
| L 150×100×10 | 150 | 100 | 10 | 19 | 24,2 |
| L 200×100×10 | 200 | 100 | 10 | 23 | 29,2 |
h — висота профілю, b — ширина полиці,
s — товщина стінки, t — товщина полиці
(у кутника просто товщина полиці), A — площа перерізу.
Усі розміри в міліметрах, маса в кілограмах на метр, площа
у квадратних сантиметрах.
IPE, INP, HEA, HEB, UPN і UPE — профілі за європейськими нормами, ті самі, що лежать на складах у ЄС. Прокат за ДСТУ та ГОСТ (двотаври 20Б1 і 30Ш1, швелери 16П і 20У) позначається інакше й має іншу геометрію перерізу: однакових цифр у позначенні недостатньо, щоб вважати профілі взаємозамінними, і масу такого прокату беруть зі свого сортаменту.

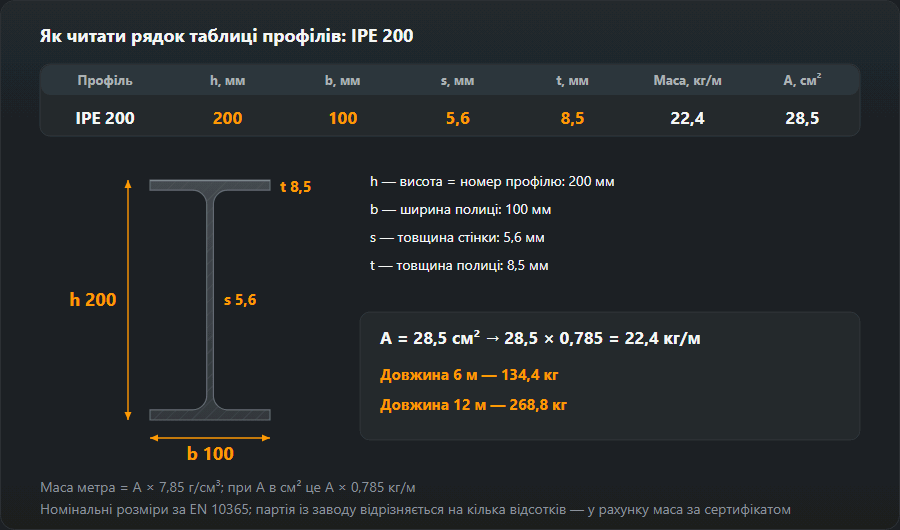

Як читати цю таблицю
Номер профілю — це майже завжди його висота в міліметрах, але є винятки, на яких легко проїхатися. У HEA 200 висота 190 мм, у HEA 300 — 290 мм; лише в HEB висота дорівнює номеру. У кутника номер — це довжина полиці, а не висота, і його завжди називають разом із товщиною: «кутник 50» без третьої цифри не визначає нічого, бо 50×50×5 важить 3,77 кг/м, а 50×50×6 — 4,47.
Площа перерізу A потрібна у двох місцях: при перевірці напружень
і при прикидці, скільки треба шва, щоб з’єднання передало те, що передає сам
профіль. Правило великого пальця: сумарний переріз кутових швів у вузлі має
бути порядку перерізу з’єднуваного елемента.
Звідки береться маса профілю
Маса погонного метра — це площа перерізу, помножена на густину:
m = A · ρ, за A у см² і ρ = 7,85 г/см³
виходить m = A · 0,785 кілограмів на метр. Перевірка
на IPE 200: 28,5 × 0,785 = 22,4 кг/м — сходиться
з таблицею.
Навпаки це не працює. Підрахунок площі перерізу «за розмірами», як суми прямокутників стінки й полиць, дає результат занижений на кілька відсотків, бо не враховує радіуси заокруглень у місцях переходу стінки в полицю, а в INP і UPN ще й нахил полиці. Тому масу катаного профілю зчитують, а не обчислюють — і тому калькулятори цього розділу беруть значення саме звідси.
Калькулятори на цих таблицях
- Маса двотавра — IPE, INP, HEA, HEB
- Маса швелера — UPN і UPE
- Маса кутника — рівнополичні й нерівнополичні
- Маса труби та профільної труби
- Маса листа і маса алюмінію
Часті питання

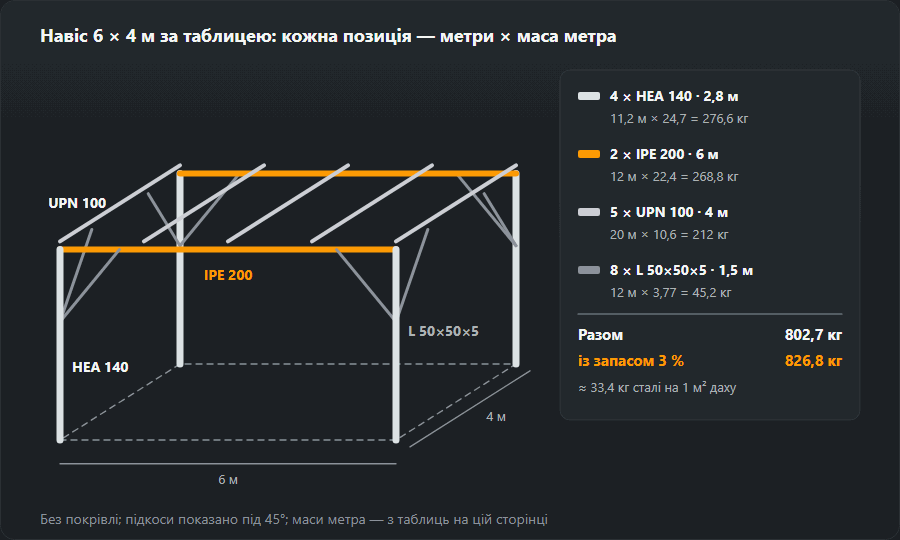

Як швидко порахувати масу конструкції за таблицею?
Скласти метри кожного профілю й помножити на його масу погонного метра. Приклад: рама з 24 м кутника 50×50×5 (3,77 кг/м) і 18 м швелера UPN 100 (10,6 кг/м) важить 24 × 3,77 + 18 × 10,6 = 281 кг. До цього 2–3 % на шви, косинки й відхід.
Чим номінальна маса відрізняється від маси за сертифікатом?
Номінальна випливає з розмірів, заданих нормою. Фактична вкладається в допуски прокату (EN 10034 для двотаврів, EN 10279 для швелерів, EN 10056-2 для кутників) і відрізняється зазвичай на 1–4 %. Металобаза рахує за масою із сертифіката або за зваженою масою партії — таблиця потрібна для проєкту й попередньої оцінки.
Звідки взяти масу профілю, якого немає в таблиці?
Для виробів із правильним перерізом — лист, штаба, пруток, труба, замкнутий профіль — масу рахують за формулою, її дає калькулятор маси металопрокату. Для катаних профілів поза європейською нормою (наприклад, американських W і S або профілів за ГОСТ) потрібен каталог виробника: перерахунок «за розмірами» дає похибку в кілька відсотків.
