Profiltabelle Stahl

Q: Wie rechne ich Tonnen Profilstahl in Meter um?

Die Masse durch das Metergewicht aus der Tabelle teilen: L = M / G. Eine Tonne UPN 200 (25,3 kg/m) sind 39,5 m, eine Tonne IPE 200 (22,4 kg/m) 44,6 m, eine Tonne Winkel 50×50×5 (3,77 kg/m) 265 m. Die Stabzahl wird aufgerundet.

Masse pro Meter: IPE 200 — 22,4 kg/m; HEB 200 — 61,3 kg/m; UPN 200 — 25,3 kg/m; L 50×50×5 — 3,77 kg/m. Ein 6-m-Stab HEB 200 hat 367,8 kg, ein 12-m-Stab 735,6 kg; alle weiteren Größen stehen darunter, jede mit fertiger Antwort. Metergewicht und Maße der Walzprofile an einer Stelle: IPE-, INP-, HEA- und HEB-Träger, UPN- und UPE-Profile, gleich- und ungleichschenklige Winkel. Nennwerte nach den über jeder Tabelle genannten Normen.

So viel wiegen diese Profile: IPE 270 — 36,1 kg/m, HEA 280 — 76,4, UPN 200 — 25,3, L 50×50×6 — 4,5. Darunter alle Maße jeder Reihe mit Abmessungen und Querschnitt.

Die gängigsten Profile

Profil	Masse, kg/m	Stange 6 m, kg	Stange 12 m, kg
L 40×40×4	2,42	14,5	29,0
L 50×50×5	3,77	22,6	45,2
L 60×60×6	5,42	32,5	65,0
L 80×80×8	9,63	57,8	115,6
UPN 80	8,64	51,8	103,7
UPN 100	10,6	63,6	127,2
UPN 140	16,0	96,0	192,0
UPN 200	25,3	151,8	303,6
IPE 100	8,10	48,6	97,2
IPE 140	12,9	77,4	154,8
IPE 160	15,8	94,8	189,6
IPE 200	22,4	134,4	268,8
IPE 240	30,7	184,2	368,4
IPE 300	42,2	253,2	506,4
HEA 160	30,4	182,4	364,8
HEA 200	42,3	253,8	507,6
HEB 160	42,6	255,6	511,2
HEB 200	61,3	367,8	735,6
HEB 240	83,2	499,2	998,4
HEB 300	117	702,0	1404,0

Häufig gesuchte Größen: Stabgewicht und Meter pro Tonne

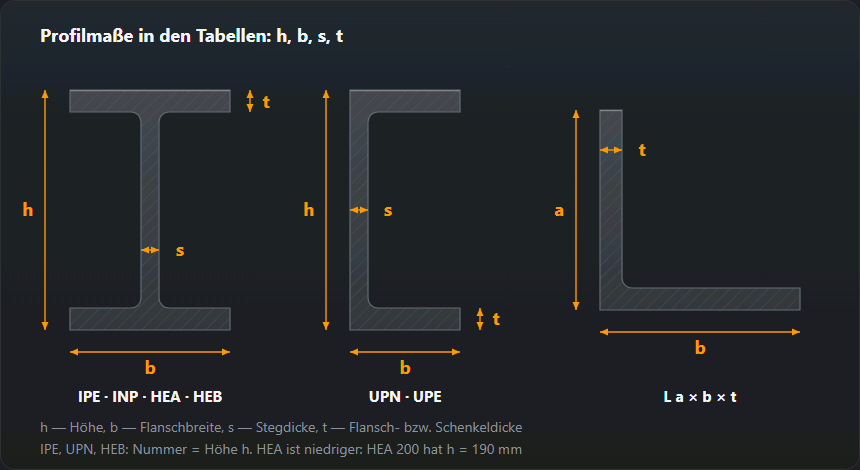

Querschnitte von I-Träger, U-Profil und Winkel mit den Maßen h, b, s und t — Was die Spalten h, b, s und t in den Profiltabellen bedeuten

Einige der Größen, die in dieser Tabelle am häufigsten gesucht werden, umgerechnet auf 6- und 12-m-Stäbe, Meter pro Tonne und verglichen mit der Nachbarreihe. Jede hat einen Anker (zum Beispiel #upn-300), die Zahlen stammen aus denselben Tabellenzeilen darunter.

Gewicht IPE 200 pro Meter — 22,4 kg/m

IPE 200 wiegt 22,4 kg pro Meter: ein 6-m-Stab hat 134,4 kg, ein 12-m-Stab 268,8 kg, und eine Tonne sind rund 44,6 m dieses Profils. Querschnitt 200 × 100 mm, Steg 5,6 mm, Flansch 8,5 mm, Fläche 28,5 cm². HEA 200 ist 89 % schwerer (42,3 kg/m).

Gewicht IPE 270 pro Meter — 36,1 kg/m

IPE 270 wiegt 36,1 kg pro Meter: ein 6-m-Stab hat 216,6 kg, ein 12-m-Stab 433,2 kg, und eine Tonne sind rund 27,7 m dieses Profils. Querschnitt 270 × 135 mm, Steg 6,6 mm, Flansch 10,2 mm, Fläche 45,9 cm².

Gewicht INP 200 pro Meter — 26,2 kg/m

INP 200 wiegt 26,2 kg pro Meter: ein 6-m-Stab hat 157,2 kg, ein 12-m-Stab 314,4 kg, und eine Tonne sind rund 38,2 m dieses Profils. Querschnitt 200 × 90 mm, Steg 7,5 mm, Flansch 11,3 mm, Fläche 33,4 cm². IPE 200 ist 15 % leichter (22,4 kg/m).

Gewicht HEA 160 pro Meter — 30,4 kg/m

HEA 160 wiegt 30,4 kg pro Meter: ein 6-m-Stab hat 182,4 kg, ein 12-m-Stab 364,8 kg, und eine Tonne sind rund 32,9 m dieses Profils. Querschnitt 152 × 160 mm, Steg 6 mm, Flansch 9 mm, Fläche 38,8 cm². Achtung: Die tatsächliche Höhe beträgt 152 mm, nicht 160. HEB 160 ist 40 % schwerer (42,6 kg/m).

Gewicht HEA 240 pro Meter — 60,3 kg/m

HEA 240 wiegt 60,3 kg pro Meter: ein 6-m-Stab hat 361,8 kg, ein 12-m-Stab 723,6 kg, und eine Tonne sind rund 16,6 m dieses Profils. Querschnitt 230 × 240 mm, Steg 7,5 mm, Flansch 12 mm, Fläche 76,8 cm². Achtung: Die tatsächliche Höhe beträgt 230 mm, nicht 240. HEB 240 ist 38 % schwerer (83,2 kg/m).

Gewicht HEA 280 pro Meter — 76,4 kg/m

HEA 280 wiegt 76,4 kg pro Meter: ein 6-m-Stab hat 458,4 kg, ein 12-m-Stab 916,8 kg, und eine Tonne sind rund 13,1 m dieses Profils. Querschnitt 270 × 280 mm, Steg 8 mm, Flansch 13 mm, Fläche 97,3 cm². Achtung: Die tatsächliche Höhe beträgt 270 mm, nicht 280. HEB 280 ist 35 % schwerer (103 kg/m).

Gewicht HEB 240 pro Meter — 83,2 kg/m

HEB 240 wiegt 83,2 kg pro Meter: ein 6-m-Stab hat 499,2 kg, ein 12-m-Stab 998,4 kg, und eine Tonne sind rund 12 m dieses Profils. Querschnitt 240 × 240 mm, Steg 10 mm, Flansch 17 mm, Fläche 106 cm². HEA 240 ist 28 % leichter (60,3 kg/m).

Gewicht HEB 260 pro Meter — 93 kg/m

HEB 260 wiegt 93 kg pro Meter: ein 6-m-Stab hat 558 kg, ein 12-m-Stab 1116 kg, und eine Tonne sind rund 10,8 m dieses Profils. Querschnitt 260 × 260 mm, Steg 10 mm, Flansch 17,5 mm, Fläche 118 cm². HEA 260 ist 27 % leichter (68,2 kg/m).

Gewicht HEB 450 pro Meter — 171 kg/m

HEB 450 wiegt 171 kg pro Meter: ein 6-m-Stab hat 1026 kg, ein 12-m-Stab 2052 kg, und eine Tonne sind rund 5,8 m dieses Profils. Querschnitt 450 × 300 mm, Steg 14 mm, Flansch 26 mm, Fläche 218 cm². HEA 450 ist 18 % leichter (140 kg/m).

Gewicht HEB 500 pro Meter — 187 kg/m

HEB 500 wiegt 187 kg pro Meter: ein 6-m-Stab hat 1122 kg, ein 12-m-Stab 2244 kg, und eine Tonne sind rund 5,3 m dieses Profils. Querschnitt 500 × 300 mm, Steg 14,5 mm, Flansch 28 mm, Fläche 239 cm². HEA 500 ist 17 % leichter (155 kg/m).

Gewicht HEB 600 pro Meter — 212 kg/m

HEB 600 wiegt 212 kg pro Meter: ein 6-m-Stab hat 1272 kg, ein 12-m-Stab 2544 kg, und eine Tonne sind rund 4,7 m dieses Profils. Querschnitt 600 × 300 mm, Steg 15,5 mm, Flansch 30 mm, Fläche 270 cm². HEA 600 ist 16 % leichter (178 kg/m).

Gewicht UPN 300 pro Meter — 46,2 kg/m

UPN 300 wiegt 46,2 kg pro Meter: ein 6-m-Stab hat 277,2 kg, ein 12-m-Stab 554,4 kg, und eine Tonne sind rund 21,6 m dieses Profils. Querschnitt 300 × 100 mm, Steg 10 mm, Flansch 16 mm, Fläche 58,8 cm². UPE 300 ist 4 % leichter (44,4 kg/m).

Gewicht L 50×50×6 pro Meter — 4,47 kg/m

L 50×50×6 wiegt 4,47 kg pro Meter: ein 6-m-Stab hat 26,8 kg, ein 12-m-Stab 53,6 kg, und eine Tonne sind rund 224 m dieses Profils. Schenkel 50 und 50 mm, Dicke 6 mm, Fläche 5,69 cm². L 50×50×5 ist 16 % leichter (3,77 kg/m).

Gewicht L 150×90×10 pro Meter — 18,2 kg/m

L 150×90×10 wiegt 18,2 kg pro Meter: ein 6-m-Stab hat 109,2 kg, ein 12-m-Stab 218,4 kg, und eine Tonne sind rund 54,9 m dieses Profils. Schenkel 150 und 90 mm, Dicke 10 mm, Fläche 23,2 cm².

Träger

IPE-Träger — EN 10365

Profil	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
IPE 80	80	46	3,8	5,2	6	7,64
IPE 100	100	55	4,1	5,7	8,1	10,3
IPE 120	120	64	4,4	6,3	10,4	13,2
IPE 140	140	73	4,7	6,9	12,9	16,4
IPE 160	160	82	5	7,4	15,8	20,1
IPE 180	180	91	5,3	8	18,8	23,9
IPE 200	200	100	5,6	8,5	22,4	28,5
IPE 220	220	110	5,9	9,2	26,2	33,4
IPE 240	240	120	6,2	9,8	30,7	39,1
IPE 270	270	135	6,6	10,2	36,1	45,9
IPE 300	300	150	7,1	10,7	42,2	53,8
IPE 330	330	160	7,5	11,5	49,1	62,6
IPE 360	360	170	8	12,7	57,1	72,7
IPE 400	400	180	8,6	13,5	66,3	84,5
IPE 450	450	190	9,4	14,6	77,6	98,8
IPE 500	500	200	10,2	16	90,7	116
IPE 550	550	210	11,1	17,2	106	134
IPE 600	600	220	12	19	122	156

INP-Träger (geneigte Flansche) — DIN 1025-1

Profil	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
INP 80	80	42	3,9	5,9	5,94	7,57
INP 100	100	50	4,5	6,8	8,34	10,6
INP 120	120	58	5,1	7,7	11,1	14,2
INP 140	140	66	5,7	8,6	14,3	18,3
INP 160	160	74	6,3	9,5	17,9	22,8
INP 180	180	82	6,9	10,4	21,9	27,9
INP 200	200	90	7,5	11,3	26,2	33,4
INP 220	220	98	8,1	12,2	31,1	39,5
INP 240	240	106	8,7	13,1	36,2	46,1
INP 260	260	113	9,4	14,1	41,9	53,3
INP 280	280	119	10,1	15,2	47,9	61
INP 300	300	125	10,8	16,2	54,2	69

HEA-Träger — EN 10365

Profil	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
HEA 100	96	100	5	8	16,7	21,2
HEA 120	114	120	5	8	19,9	25,3
HEA 140	133	140	5,5	8,5	24,7	31,4
HEA 160	152	160	6	9	30,4	38,8
HEA 180	171	180	6	9,5	35,5	45,3
HEA 200	190	200	6,5	10	42,3	53,8
HEA 220	210	220	7	11	50,5	64,3
HEA 240	230	240	7,5	12	60,3	76,8
HEA 260	250	260	7,5	12,5	68,2	86,8
HEA 280	270	280	8	13	76,4	97,3
HEA 300	290	300	8,5	14	88,3	112
HEA 320	310	300	9	15,5	97,6	124
HEA 340	330	300	9,5	16,5	105	133
HEA 360	350	300	10	17,5	112	143
HEA 400	390	300	11	19	125	159
HEA 450	440	300	11,5	21	140	178
HEA 500	490	300	12	23	155	198
HEA 550	540	300	12,5	24	166	212
HEA 600	590	300	13	25	178	226

HEB-Träger — EN 10365

Profil	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
HEB 100	100	100	6	10	20,4	26
HEB 120	120	120	6,5	11	26,7	34
HEB 140	140	140	7	12	33,7	43
HEB 160	160	160	8	13	42,6	54,3
HEB 180	180	180	8,5	14	51,2	65,3
HEB 200	200	200	9	15	61,3	78,1
HEB 220	220	220	9,5	16	71,5	91
HEB 240	240	240	10	17	83,2	106
HEB 260	260	260	10	17,5	93	118
HEB 280	280	280	10,5	18	103	131
HEB 300	300	300	11	19	117	149
HEB 320	320	300	11,5	20,5	127	161
HEB 340	340	300	12	21,5	134	171
HEB 360	360	300	12,5	22,5	142	181
HEB 400	400	300	13,5	24	155	198
HEB 450	450	300	14	26	171	218
HEB 500	500	300	14,5	28	187	239
HEB 550	550	300	15	29	199	254
HEB 600	600	300	15,5	30	212	270

U-Profile

UPN-Profile — DIN 1026-1

Profil	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
UPN 50	50	38	5	7	5,59	7,12
UPN 65	65	42	5,5	7,5	7,09	9,03
UPN 80	80	45	6	8	8,64	11
UPN 100	100	50	6	8,5	10,6	13,5
UPN 120	120	55	7	9	13,4	17
UPN 140	140	60	7	10	16	20,4
UPN 160	160	65	7,5	10,5	18,8	24
UPN 180	180	70	8	11	22	28
UPN 200	200	75	8,5	11,5	25,3	32,2
UPN 220	220	80	9	12,5	29,4	37,4
UPN 240	240	85	9,5	13	33,2	42,3
UPN 260	260	90	10	14	37,9	48,3
UPN 280	280	95	10	15	41,8	53,3
UPN 300	300	100	10	16	46,2	58,8
UPN 320	320	100	14	17,5	59,5	75,8
UPN 350	350	100	14	16	60,6	77,3
UPN 400	400	110	14	18	71,8	91,5

UPE-Profile — DIN 1026-2

Profil	h, mm	b, mm	s, mm	t, mm	Masse, kg/m	A, cm²
UPE 80	80	50	4	7	7,9	10
UPE 100	100	55	4,5	7,5	9,82	12,5
UPE 120	120	60	5	8	12,1	15,4
UPE 140	140	65	5	9	14,5	18,4
UPE 160	160	70	5,5	9,5	17	21,7
UPE 180	180	75	5,5	10,5	19,7	25,1
UPE 200	200	80	6	11	22,8	29
UPE 220	220	85	6,5	12	26,6	33,9
UPE 240	240	90	7	12,5	30,2	38,5
UPE 270	270	95	7,5	13,5	35,2	44,8
UPE 300	300	100	9,5	15	44,4	56,6
UPE 330	330	105	11	16	53,2	67,8
UPE 360	360	110	12	17	61,2	78
UPE 400	400	115	13,5	18	72,2	92

Winkel

Gleichschenklige Winkel — EN 10056-1

Profil	a, mm	b, mm	t, mm	Masse, kg/m	A, cm²
L 20×20×3	20	20	3	0,88	1,12
L 25×25×3	25	25	3	1,12	1,42
L 25×25×4	25	25	4	1,45	1,85
L 30×30×3	30	30	3	1,36	1,74
L 30×30×4	30	30	4	1,78	2,27
L 35×35×4	35	35	4	2,09	2,67
L 40×40×4	40	40	4	2,42	3,08
L 40×40×5	40	40	5	2,97	3,79
L 45×45×5	45	45	5	3,38	4,3
L 50×50×5	50	50	5	3,77	4,8
L 50×50×6	50	50	6	4,47	5,69
L 60×60×6	60	60	6	5,42	6,91
L 60×60×8	60	60	8	7,09	9,03
L 70×70×7	70	70	7	7,38	9,4
L 80×80×8	80	80	8	9,63	12,3
L 90×90×9	90	90	9	12,2	15,5
L 100×100×10	100	100	10	15	19,2
L 100×100×12	100	100	12	17,8	22,7
L 120×120×12	120	120	12	21,6	27,5
L 150×150×15	150	150	15	33,8	43
L 200×200×20	200	200	20	59,9	76,3

Ungleichschenklige Winkel — EN 10056-1

Profil	a, mm	b, mm	t, mm	Masse, kg/m	A, cm²
L 40×20×4	40	20	4	1,77	2,26
L 50×30×5	50	30	5	2,96	3,78
L 60×40×5	60	40	5	3,79	4,79
L 60×40×6	60	40	6	4,46	5,68
L 65×50×5	65	50	5	4,35	5,54
L 70×50×6	70	50	6	5,41	6,89
L 75×50×7	75	50	7	6,48	8,3
L 80×40×6	80	40	6	5,41	6,89
L 80×60×7	80	60	7	7,36	9,38
L 100×50×8	100	50	8	8,97	11,4
L 100×65×8	100	65	8	9,94	12,7
L 100×75×8	100	75	8	10,6	13,5
L 120×80×8	120	80	8	12,2	15,5
L 150×90×10	150	90	10	18,2	23,2
L 150×100×10	150	100	10	19	24,2
L 200×100×10	200	100	10	23	29,2

Formelzeichen in den Tabellen

h — Profilhöhe, b — Flanschbreite, s — Stegdicke, t — Flanschdicke (beim Winkel schlicht die Schenkeldicke), A — Querschnittsfläche. Alle Maße in Millimetern, die Masse in Kilogramm je Meter, die Fläche in Quadratzentimetern.

Alte und neue Bezeichnungen

HEA und HEB heißen in älteren Unterlagen IPBl und IPB, HEM entsprechend IPBv — dieselben Profile, nur die Bezeichnung hat gewechselt. INP dagegen ist ein anderes Profil als IPE: der alte Normalträger mit geneigtem Flansch, mit eigenen Maßen und eigener Masse.

Wie diese Tabelle zu lesen ist

Die Profilnummer ist fast immer die Höhe in Millimetern — es gibt aber Ausnahmen, über die man leicht stolpert. HEA 200 ist 190 mm hoch, HEA 300 ist 290 mm hoch; erst bei HEB entspricht die Höhe der Nummer. Beim Winkel ist die Nummer die Schenkellänge und keine Höhe, und sie wird immer mit der Dicke genannt: „Winkel 50“ ohne die dritte Zahl bestimmt nichts, denn 50×50×5 wiegt 3,77 kg/m und 50×50×6 wiegt 4,47.

Die Querschnittsfläche A ist an zwei Stellen nützlich: bei der Spannungsprüfung und bei der Abschätzung, wie viel Naht es braucht, damit eine Verbindung das überträgt, was das Profil selbst überträgt. Soll ein Anschluss die volle Tragfähigkeit des Profils weiterleiten, ist A die Ausgangsgröße der Nahtbemessung — gerechnet wird sie in der Statik, nicht nach Augenmaß.

Woher die Profilmasse kommt

Das Metergewicht ist die Querschnittsfläche mal der Dichte: m = A · ρ, mit A in cm² und ρ = 7,85 g/cm³ wird daraus m = A · 0,785 Kilogramm je Meter. Probe an IPE 200: 28,5 × 0,785 = 22,4 kg/m — das steht so in der Tabelle.

Umgekehrt geht es nicht. Die Fläche „aus den Maßen“ zu rechnen, als Summe der Rechtecke von Steg und Flanschen, ergibt einen um einige Prozent zu niedrigen Wert, weil die Ausrundungsradien am Übergang vom Steg zum Flansch fehlen, bei INP und UPN zusätzlich die Flanschneigung. Deshalb wird die Masse eines Walzprofils abgelesen und nicht berechnet — und deshalb nehmen die Rechner dieses Bereichs ihre Werte genau von hier.

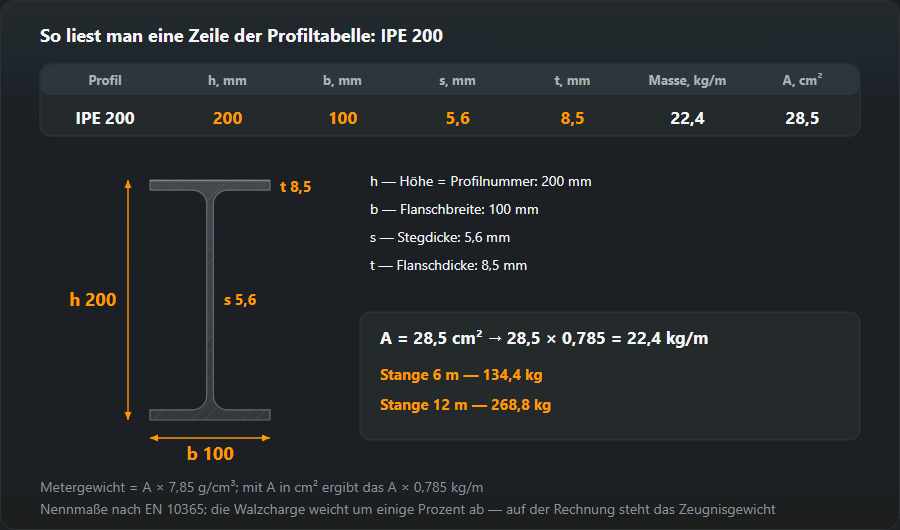

Tabellenzeile für IPE 200 — h 200, b 100, s 5,6, t 8,5 mm, Masse 22,4 kg/m, A 28,5 cm² — daneben der maßstäbliche Querschnitt mit diesen Maßen; A × 0,785 ergibt das Metergewicht, die 6-m-Stange wiegt 134,4 kg — Die Zeile IPE 200 auf den Querschnitt übertragen: vier Maße in Millimetern, die Fläche A in cm² und das daraus folgende Metergewicht.

Rechenbeispiel: das Gewicht einer ganzen Konstruktion aus der Tabelle

Überdachung 6 × 4 m: vier Stützen HEA 140 à 2,8 m, zwei Träger IPE 200 à 6 m, fünf Pfetten aus UPN 100 à 4 m und acht Kopfbänder aus Winkel 50×50×5 à 1,5 m. Jede Position wird gleich gerechnet — Meter mal Metergewicht aus der Tabelle — und der Zuschlag kommt erst am Ende:

Stützen — HEA 140: 4 × 2,8 m = 11,2 m × 24,7 = 276,6 kg
Träger — IPE 200: 2 × 6 m = 12 m × 22,4 = 268,8 kg
Pfetten — UPN 100: 5 × 4 m = 20 m × 10,6 = 212 kg
Kopfbänder — L 50×50×5: 8 × 1,5 m = 12 m × 3,77 = 45,2 kg
Summe: 802,7 kg; mit 3 % Zuschlag für Knotenbleche, Nähte und Verschnitt — 826,8 kg

Pro Quadratmeter Dach sind das 33,4 kg tragender Stahl ohne Zuschlag und Eindeckung — eine Zahl, die man vor jedem Gespräch über Fundamente, Transport und Preis haben sollte. Bei vielen kleinen Knoten kann der Zuschlag über 3 % liegen. Dieselbe Liste mit Preisen und Stabaufteilung erstellt die Materialliste, übliche Aufbauten solcher Konstruktionen beschreibt der Bereich Überdachungen.

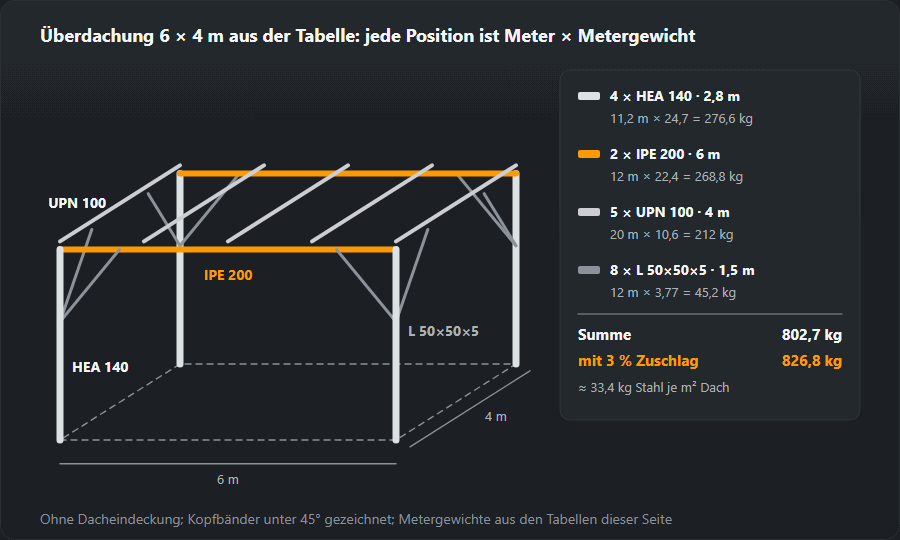

Skizze einer Überdachung 6 × 4 m: vier Stützen HEA 140 à 2,8 m, zwei Träger IPE 200 à 6 m, fünf Pfetten UPN 100 à 4 m und acht Kopfbänder aus Winkel 50×50×5 à 1,5 m; Rechnung 276,6 + 268,8 + 212 + 45,2 = 802,7 kg, mit 3 % Zuschlag 826,8 kg — Vier Positionen, eine Rechnung: Meter aus der Zeichnung mal Metergewicht aus der Tabelle, die 3 % Zuschlag erst am Schluss.

Warum das Rechnungsgewicht nicht zur Tabelle passt

Die Tabelle nennt das Nenngewicht, die Rechnung das abgerechnete Gewicht. Sie weichen aus mehreren Gründen voneinander ab, und jeder ist vorhersehbar:

Walztoleranzen. Maße und Gewicht der Profile liegen innerhalb der Normabweichungen (EN 10034 für Träger, EN 10279 für U-Profile, EN 10056-2 für Winkel). Eine reale Charge kann 1–4 % leichter oder schwerer sein als der Tabellenwert.
Art der Abrechnung. Der Händler rechnet entweder nach theoretischem Gewicht (Tabelle mal Länge) oder nach Wiegung ab. Beim theoretischen Gewicht stimmt die Rechnung aufs Kilo mit der Tabelle überein, bei Wiegung nicht. Vor der Bestellung fragen.
Ganze Stäbe und Reste. Gekauft werden Stäbe à 6 oder 12 m, nicht die Meter aus der Planung. Die Reste stehen auf der Rechnung, obwohl sie nicht verbaut sind.
Beschichtungen. Grundierung und Verzinkung bringen Gewicht mit, das die Tabelle für Schwarzstahl nicht enthält; bei dünnen Winkeln merklich.

Die Faustregel: Die Tabelle dient der Planung, der Vorkalkulation und der Wahl von Transport und Hebezeug. Abgerechnet wird mit dem Kunden nach Rechnungs- oder Zeugnisgewicht, und die Abweichung zur Tabelle notiert man sich für die nächste Kalkulation.

Umrechnungen: Kilogramm, Meter, Stäbe

Drei Formeln reichen für jedes Gespräch mit dem Händler. Meter aus Kilogramm: L = M / G. Stabzahl: n = L / 6 (oder / 12), aufgerundet. Eingekauftes Gewicht: M = n · 6 · G. Beispiel: 500 kg UPN 100 sind 47,2 m, also 8 Stäbe à 6 m oder 4 à 12 m.

Die Stahlkosten folgen demselben Gewicht: K = Σ (L · G) · C, wobei C der Kilopreis ist (bei Preis pro Tonne T / 1000). Daraus eine einfache Kontrolle beim Variantenvergleich: Ein Meter UPN 100 kostet das 2,8-Fache eines Meters Winkel 50×50×5, weil er so viel mehr wiegt. Zuschnitt, Bohren und Lieferung kommen separat dazu — pro Stück, pro Bohrung und pro Fahrt, nicht pro Kilogramm.

Rechner auf diesen Tabellen

Trägergewicht — IPE, INP, HEA, HEB
U-Profil-Gewicht — UPN und UPE
Winkelstahl-Gewicht — gleich- und ungleichschenklig
Rohr- und Hohlprofilgewicht
Blechgewicht und Aluminiumgewicht

Häufige Fragen

Wie komme ich mit der Tabelle schnell auf die Masse einer Konstruktion?

Die Meter jedes Profils addieren und mit seinem Metergewicht multiplizieren. Beispiel: ein Rahmen aus 24 m Winkel 50×50×5 (3,77 kg/m) und 18 m UPN 100 (10,6 kg/m) wiegt 24 × 3,77 + 18 × 10,6 = 281 kg. Dazu 2–3 % für Nähte, Knotenbleche und Verschnitt.

Worin unterscheiden sich Nennmasse und Masse aus dem Werkszeugnis?

Die Nennmasse ist der Tabellenwert aus den Normmaßen, die Zeugnismasse das, was die gelieferte Charge tatsächlich wiegt. Der Unterschied bleibt innerhalb der Walztoleranzen, meist 1–4 %. Für Kalkulation und Hebezeug genügt die Nennmasse; wer nach Wiegung kauft, bezahlt die Zeugnismasse.

Woher bekomme ich die Masse eines Profils, das nicht in der Tabelle steht?

Für Erzeugnisse mit regelmäßigem Querschnitt — Blech, Flachstab, Rundstab, Rohr, Hohlprofil — folgt die Masse aus einer Formel, die der Metallgewichtrechner liefert. Für Walzprofile außerhalb der europäischen Norm, etwa amerikanische W- und S-Profile oder ältere GOST-Profile, braucht es den Herstellerkatalog: eine Umrechnung „nach den Maßen“ liegt um einige Prozent daneben.

Wie viel wiegen HEB 240 und HEA 280?

HEB 240 wiegt 83,2 kg/m, 499,2 kg pro 6-m-Stab. HEA 280 wiegt 76,4 kg/m, 458,4 kg pro 6-m-Stab. Dabei ist HEA 280 tatsächlich 270 mm hoch, HEB 240 genau 240 mm.

Wie rechne ich Tonnen Profilstahl in Meter um?

Die Masse durch das Metergewicht aus der Tabelle teilen: L = M / G. Eine Tonne UPN 200 (25,3 kg/m) sind 39,5 m, eine Tonne IPE 200 (22,4 kg/m) 44,6 m, eine Tonne Winkel 50×50×5 (3,77 kg/m) 265 m. Die Stabzahl wird aufgerundet.

Wie viel wiegt ein U-Profil UPN 300?

46,2 kg/m: ein 6-m-Stab hat 277,2 kg, ein 12-m-Stab 554,4 kg. UPE 300 mit gleicher Höhe wiegt 44,4 kg/m.

Wie viel wiegen HEB 450, HEB 500 und HEB 600?

HEB 450 wiegt 171 kg/m (1026 kg je 6-m-Stab), HEB 500 187 kg/m (1122 kg) und HEB 600 212 kg/m (1272 kg). Ein 12-m-Stab HEB 600 hat 2544 kg: den bewegt nur ein Kran.

Autor: Dmitry Frolov, Schweißer und Metallbauer Aktualisiert: 5. Oktober 2026
