Tabla de pesos de perfiles de acero
Masa por metro: IPE 200 — 22,4 kg/m; HEB 200 — 61,3 kg/m; UPN 200 — 25,3 kg/m; L 50×50×5 — 3,77 kg/m. Una barra de 6 m de HEB 200 son 367,8 kg y una de 12 m, 735,6 kg; el resto de medidas están debajo, cada una con su respuesta. Masa por metro y medidas de los perfiles laminados en un solo sitio: vigas IPE, INP, HEA y HEB, perfiles UPN y UPE, angulares de lados iguales y desiguales. Valores nominales según las normas indicadas sobre cada tabla.
Esto es lo que pesan estos perfiles: IPE 270 — 36,1 kg/m, HEA 280 — 76,4, UPN 200 — 25,3, L 50×50×6 — 4,5. Debajo están todas las medidas de cada serie con sus dimensiones y su sección.
Los perfiles más utilizados
| Perfil | Masa, kg/m | Barra 6 m, kg | Barra 12 m, kg |
|---|---|---|---|
| L 40×40×4 | 2,42 | 14,5 | 29,0 |
| L 50×50×5 | 3,77 | 22,6 | 45,2 |
| L 60×60×6 | 5,42 | 32,5 | 65,0 |
| L 80×80×8 | 9,63 | 57,8 | 115,6 |
| UPN 80 | 8,64 | 51,8 | 103,7 |
| UPN 100 | 10,6 | 63,6 | 127,2 |
| UPN 140 | 16,0 | 96,0 | 192,0 |
| UPN 200 | 25,3 | 151,8 | 303,6 |
| IPE 100 | 8,10 | 48,6 | 97,2 |
| IPE 140 | 12,9 | 77,4 | 154,8 |
| IPE 160 | 15,8 | 94,8 | 189,6 |
| IPE 200 | 22,4 | 134,4 | 268,8 |
| IPE 240 | 30,7 | 184,2 | 368,4 |
| IPE 300 | 42,2 | 253,2 | 506,4 |
| HEA 160 | 30,4 | 182,4 | 364,8 |
| HEA 200 | 42,3 | 253,8 | 507,6 |
| HEB 160 | 42,6 | 255,6 | 511,2 |
| HEB 200 | 61,3 | 367,8 | 735,6 |
| HEB 240 | 83,2 | 499,2 | 998,4 |
| HEB 300 | 117 | 702,0 | 1404,0 |
El peso de las medidas habituales en una frase
Algunas de las medidas que más se buscan en esta tabla, pasadas a barras de 6 y 12 m,
metros por tonelada y comparadas con la serie vecina. Cada una tiene su ancla (por ejemplo
#upn-300) y las cifras salen de las mismas filas de las tablas de abajo.
Peso de la viga IPE 200 por metro — 22,4 kg/m
El IPE 200 pesa 22,4 kg por metro lineal: una barra de 6 m son 134,4 kg, una de 12 m, 268,8 kg, y una tonelada da para unos 44,6 m de este perfil. Sección 200 × 100 mm, alma 5,6 mm, ala 8,5 mm, área 28,5 cm². El HEA 200 es un 89 % más pesado (42,3 kg/m).
Peso de la viga IPE 270 por metro — 36,1 kg/m
El IPE 270 pesa 36,1 kg por metro lineal: una barra de 6 m son 216,6 kg, una de 12 m, 433,2 kg, y una tonelada da para unos 27,7 m de este perfil. Sección 270 × 135 mm, alma 6,6 mm, ala 10,2 mm, área 45,9 cm².
Peso de la viga INP 200 por metro — 26,2 kg/m
El INP 200 pesa 26,2 kg por metro lineal: una barra de 6 m son 157,2 kg, una de 12 m, 314,4 kg, y una tonelada da para unos 38,2 m de este perfil. Sección 200 × 90 mm, alma 7,5 mm, ala 11,3 mm, área 33,4 cm². El IPE 200 es un 15 % más ligero (22,4 kg/m).
Peso de la viga HEA 160 por metro — 30,4 kg/m
El HEA 160 pesa 30,4 kg por metro lineal: una barra de 6 m son 182,4 kg, una de 12 m, 364,8 kg, y una tonelada da para unos 32,9 m de este perfil. Sección 152 × 160 mm, alma 6 mm, ala 9 mm, área 38,8 cm². Ojo: el canto real es 152 mm, no 160. El HEB 160 es un 40 % más pesado (42,6 kg/m).
Peso de la viga HEA 240 por metro — 60,3 kg/m
El HEA 240 pesa 60,3 kg por metro lineal: una barra de 6 m son 361,8 kg, una de 12 m, 723,6 kg, y una tonelada da para unos 16,6 m de este perfil. Sección 230 × 240 mm, alma 7,5 mm, ala 12 mm, área 76,8 cm². Ojo: el canto real es 230 mm, no 240. El HEB 240 es un 38 % más pesado (83,2 kg/m).
Peso de la viga HEA 280 por metro — 76,4 kg/m
El HEA 280 pesa 76,4 kg por metro lineal: una barra de 6 m son 458,4 kg, una de 12 m, 916,8 kg, y una tonelada da para unos 13,1 m de este perfil. Sección 270 × 280 mm, alma 8 mm, ala 13 mm, área 97,3 cm². Ojo: el canto real es 270 mm, no 280. El HEB 280 es un 35 % más pesado (103 kg/m).
Peso de la viga HEB 240 por metro — 83,2 kg/m
El HEB 240 pesa 83,2 kg por metro lineal: una barra de 6 m son 499,2 kg, una de 12 m, 998,4 kg, y una tonelada da para unos 12 m de este perfil. Sección 240 × 240 mm, alma 10 mm, ala 17 mm, área 106 cm². El HEA 240 es un 28 % más ligero (60,3 kg/m).
Peso de la viga HEB 260 por metro — 93 kg/m
El HEB 260 pesa 93 kg por metro lineal: una barra de 6 m son 558 kg, una de 12 m, 1116 kg, y una tonelada da para unos 10,8 m de este perfil. Sección 260 × 260 mm, alma 10 mm, ala 17,5 mm, área 118 cm². El HEA 260 es un 27 % más ligero (68,2 kg/m).
Peso de la viga HEB 450 por metro — 171 kg/m
El HEB 450 pesa 171 kg por metro lineal: una barra de 6 m son 1026 kg, una de 12 m, 2052 kg, y una tonelada da para unos 5,8 m de este perfil. Sección 450 × 300 mm, alma 14 mm, ala 26 mm, área 218 cm². El HEA 450 es un 18 % más ligero (140 kg/m).
Peso de la viga HEB 500 por metro — 187 kg/m
El HEB 500 pesa 187 kg por metro lineal: una barra de 6 m son 1122 kg, una de 12 m, 2244 kg, y una tonelada da para unos 5,3 m de este perfil. Sección 500 × 300 mm, alma 14,5 mm, ala 28 mm, área 239 cm². El HEA 500 es un 17 % más ligero (155 kg/m).
Peso de la viga HEB 600 por metro — 212 kg/m
El HEB 600 pesa 212 kg por metro lineal: una barra de 6 m son 1272 kg, una de 12 m, 2544 kg, y una tonelada da para unos 4,7 m de este perfil. Sección 600 × 300 mm, alma 15,5 mm, ala 30 mm, área 270 cm². El HEA 600 es un 16 % más ligero (178 kg/m).
Peso del perfil UPN 300 por metro — 46,2 kg/m
El UPN 300 pesa 46,2 kg por metro lineal: una barra de 6 m son 277,2 kg, una de 12 m, 554,4 kg, y una tonelada da para unos 21,6 m de este perfil. Sección 300 × 100 mm, alma 10 mm, ala 16 mm, área 58,8 cm². El UPE 300 es un 4 % más ligero (44,4 kg/m).
Peso del angular L 50×50×6 por metro — 4,47 kg/m
El L 50×50×6 pesa 4,47 kg por metro lineal: una barra de 6 m son 26,8 kg, una de 12 m, 53,6 kg, y una tonelada da para unos 224 m de este perfil. Lados de 50 y 50 mm, espesor 6 mm, área 5,69 cm². El L 50×50×5 es un 16 % más ligero (3,77 kg/m).
Peso del angular L 150×90×10 por metro — 18,2 kg/m
El L 150×90×10 pesa 18,2 kg por metro lineal: una barra de 6 m son 109,2 kg, una de 12 m, 218,4 kg, y una tonelada da para unos 54,9 m de este perfil. Lados de 150 y 90 mm, espesor 10 mm, área 23,2 cm².
Vigas
Perfiles IPE — EN 10365
| Perfil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3,8 | 5,2 | 6 | 7,64 |
| IPE 100 | 100 | 55 | 4,1 | 5,7 | 8,1 | 10,3 |
| IPE 120 | 120 | 64 | 4,4 | 6,3 | 10,4 | 13,2 |
| IPE 140 | 140 | 73 | 4,7 | 6,9 | 12,9 | 16,4 |
| IPE 160 | 160 | 82 | 5 | 7,4 | 15,8 | 20,1 |
| IPE 180 | 180 | 91 | 5,3 | 8 | 18,8 | 23,9 |
| IPE 200 | 200 | 100 | 5,6 | 8,5 | 22,4 | 28,5 |
| IPE 220 | 220 | 110 | 5,9 | 9,2 | 26,2 | 33,4 |
| IPE 240 | 240 | 120 | 6,2 | 9,8 | 30,7 | 39,1 |
| IPE 270 | 270 | 135 | 6,6 | 10,2 | 36,1 | 45,9 |
| IPE 300 | 300 | 150 | 7,1 | 10,7 | 42,2 | 53,8 |
| IPE 330 | 330 | 160 | 7,5 | 11,5 | 49,1 | 62,6 |
| IPE 360 | 360 | 170 | 8 | 12,7 | 57,1 | 72,7 |
| IPE 400 | 400 | 180 | 8,6 | 13,5 | 66,3 | 84,5 |
| IPE 450 | 450 | 190 | 9,4 | 14,6 | 77,6 | 98,8 |
| IPE 500 | 500 | 200 | 10,2 | 16 | 90,7 | 116 |
| IPE 550 | 550 | 210 | 11,1 | 17,2 | 106 | 134 |
| IPE 600 | 600 | 220 | 12 | 19 | 122 | 156 |
Perfiles INP (ala inclinada) — DIN 1025-1
| Perfil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| INP 80 | 80 | 42 | 3,9 | 5,9 | 5,94 | 7,57 |
| INP 100 | 100 | 50 | 4,5 | 6,8 | 8,34 | 10,6 |
| INP 120 | 120 | 58 | 5,1 | 7,7 | 11,1 | 14,2 |
| INP 140 | 140 | 66 | 5,7 | 8,6 | 14,3 | 18,3 |
| INP 160 | 160 | 74 | 6,3 | 9,5 | 17,9 | 22,8 |
| INP 180 | 180 | 82 | 6,9 | 10,4 | 21,9 | 27,9 |
| INP 200 | 200 | 90 | 7,5 | 11,3 | 26,2 | 33,4 |
| INP 220 | 220 | 98 | 8,1 | 12,2 | 31,1 | 39,5 |
| INP 240 | 240 | 106 | 8,7 | 13,1 | 36,2 | 46,1 |
| INP 260 | 260 | 113 | 9,4 | 14,1 | 41,9 | 53,3 |
| INP 280 | 280 | 119 | 10,1 | 15,2 | 47,9 | 61 |
| INP 300 | 300 | 125 | 10,8 | 16,2 | 54,2 | 69 |
Perfiles HEA — EN 10365
| Perfil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| HEA 100 | 96 | 100 | 5 | 8 | 16,7 | 21,2 |
| HEA 120 | 114 | 120 | 5 | 8 | 19,9 | 25,3 |
| HEA 140 | 133 | 140 | 5,5 | 8,5 | 24,7 | 31,4 |
| HEA 160 | 152 | 160 | 6 | 9 | 30,4 | 38,8 |
| HEA 180 | 171 | 180 | 6 | 9,5 | 35,5 | 45,3 |
| HEA 200 | 190 | 200 | 6,5 | 10 | 42,3 | 53,8 |
| HEA 220 | 210 | 220 | 7 | 11 | 50,5 | 64,3 |
| HEA 240 | 230 | 240 | 7,5 | 12 | 60,3 | 76,8 |
| HEA 260 | 250 | 260 | 7,5 | 12,5 | 68,2 | 86,8 |
| HEA 280 | 270 | 280 | 8 | 13 | 76,4 | 97,3 |
| HEA 300 | 290 | 300 | 8,5 | 14 | 88,3 | 112 |
| HEA 320 | 310 | 300 | 9 | 15,5 | 97,6 | 124 |
| HEA 340 | 330 | 300 | 9,5 | 16,5 | 105 | 133 |
| HEA 360 | 350 | 300 | 10 | 17,5 | 112 | 143 |
| HEA 400 | 390 | 300 | 11 | 19 | 125 | 159 |
| HEA 450 | 440 | 300 | 11,5 | 21 | 140 | 178 |
| HEA 500 | 490 | 300 | 12 | 23 | 155 | 198 |
| HEA 550 | 540 | 300 | 12,5 | 24 | 166 | 212 |
| HEA 600 | 590 | 300 | 13 | 25 | 178 | 226 |
Perfiles HEB — EN 10365
| Perfil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| HEB 100 | 100 | 100 | 6 | 10 | 20,4 | 26 |
| HEB 120 | 120 | 120 | 6,5 | 11 | 26,7 | 34 |
| HEB 140 | 140 | 140 | 7 | 12 | 33,7 | 43 |
| HEB 160 | 160 | 160 | 8 | 13 | 42,6 | 54,3 |
| HEB 180 | 180 | 180 | 8,5 | 14 | 51,2 | 65,3 |
| HEB 200 | 200 | 200 | 9 | 15 | 61,3 | 78,1 |
| HEB 220 | 220 | 220 | 9,5 | 16 | 71,5 | 91 |
| HEB 240 | 240 | 240 | 10 | 17 | 83,2 | 106 |
| HEB 260 | 260 | 260 | 10 | 17,5 | 93 | 118 |
| HEB 280 | 280 | 280 | 10,5 | 18 | 103 | 131 |
| HEB 300 | 300 | 300 | 11 | 19 | 117 | 149 |
| HEB 320 | 320 | 300 | 11,5 | 20,5 | 127 | 161 |
| HEB 340 | 340 | 300 | 12 | 21,5 | 134 | 171 |
| HEB 360 | 360 | 300 | 12,5 | 22,5 | 142 | 181 |
| HEB 400 | 400 | 300 | 13,5 | 24 | 155 | 198 |
| HEB 450 | 450 | 300 | 14 | 26 | 171 | 218 |
| HEB 500 | 500 | 300 | 14,5 | 28 | 187 | 239 |
| HEB 550 | 550 | 300 | 15 | 29 | 199 | 254 |
| HEB 600 | 600 | 300 | 15,5 | 30 | 212 | 270 |
Perfiles U
Perfiles UPN — DIN 1026-1
| Perfil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| UPN 50 | 50 | 38 | 5 | 7 | 5,59 | 7,12 |
| UPN 65 | 65 | 42 | 5,5 | 7,5 | 7,09 | 9,03 |
| UPN 80 | 80 | 45 | 6 | 8 | 8,64 | 11 |
| UPN 100 | 100 | 50 | 6 | 8,5 | 10,6 | 13,5 |
| UPN 120 | 120 | 55 | 7 | 9 | 13,4 | 17 |
| UPN 140 | 140 | 60 | 7 | 10 | 16 | 20,4 |
| UPN 160 | 160 | 65 | 7,5 | 10,5 | 18,8 | 24 |
| UPN 180 | 180 | 70 | 8 | 11 | 22 | 28 |
| UPN 200 | 200 | 75 | 8,5 | 11,5 | 25,3 | 32,2 |
| UPN 220 | 220 | 80 | 9 | 12,5 | 29,4 | 37,4 |
| UPN 240 | 240 | 85 | 9,5 | 13 | 33,2 | 42,3 |
| UPN 260 | 260 | 90 | 10 | 14 | 37,9 | 48,3 |
| UPN 280 | 280 | 95 | 10 | 15 | 41,8 | 53,3 |
| UPN 300 | 300 | 100 | 10 | 16 | 46,2 | 58,8 |
| UPN 320 | 320 | 100 | 14 | 17,5 | 59,5 | 75,8 |
| UPN 350 | 350 | 100 | 14 | 16 | 60,6 | 77,3 |
| UPN 400 | 400 | 110 | 14 | 18 | 71,8 | 91,5 |
Perfiles UPE — DIN 1026-2
| Perfil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| UPE 80 | 80 | 50 | 4 | 7 | 7,9 | 10 |
| UPE 100 | 100 | 55 | 4,5 | 7,5 | 9,82 | 12,5 |
| UPE 120 | 120 | 60 | 5 | 8 | 12,1 | 15,4 |
| UPE 140 | 140 | 65 | 5 | 9 | 14,5 | 18,4 |
| UPE 160 | 160 | 70 | 5,5 | 9,5 | 17 | 21,7 |
| UPE 180 | 180 | 75 | 5,5 | 10,5 | 19,7 | 25,1 |
| UPE 200 | 200 | 80 | 6 | 11 | 22,8 | 29 |
| UPE 220 | 220 | 85 | 6,5 | 12 | 26,6 | 33,9 |
| UPE 240 | 240 | 90 | 7 | 12,5 | 30,2 | 38,5 |
| UPE 270 | 270 | 95 | 7,5 | 13,5 | 35,2 | 44,8 |
| UPE 300 | 300 | 100 | 9,5 | 15 | 44,4 | 56,6 |
| UPE 330 | 330 | 105 | 11 | 16 | 53,2 | 67,8 |
| UPE 360 | 360 | 110 | 12 | 17 | 61,2 | 78 |
| UPE 400 | 400 | 115 | 13,5 | 18 | 72,2 | 92 |
Angulares
Angulares de lados iguales — EN 10056-1
| Perfil | a, mm | b, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|
| L 20×20×3 | 20 | 20 | 3 | 0,88 | 1,12 |
| L 25×25×3 | 25 | 25 | 3 | 1,12 | 1,42 |
| L 25×25×4 | 25 | 25 | 4 | 1,45 | 1,85 |
| L 30×30×3 | 30 | 30 | 3 | 1,36 | 1,74 |
| L 30×30×4 | 30 | 30 | 4 | 1,78 | 2,27 |
| L 35×35×4 | 35 | 35 | 4 | 2,09 | 2,67 |
| L 40×40×4 | 40 | 40 | 4 | 2,42 | 3,08 |
| L 40×40×5 | 40 | 40 | 5 | 2,97 | 3,79 |
| L 45×45×5 | 45 | 45 | 5 | 3,38 | 4,3 |
| L 50×50×5 | 50 | 50 | 5 | 3,77 | 4,8 |
| L 50×50×6 | 50 | 50 | 6 | 4,47 | 5,69 |
| L 60×60×6 | 60 | 60 | 6 | 5,42 | 6,91 |
| L 60×60×8 | 60 | 60 | 8 | 7,09 | 9,03 |
| L 70×70×7 | 70 | 70 | 7 | 7,38 | 9,4 |
| L 80×80×8 | 80 | 80 | 8 | 9,63 | 12,3 |
| L 90×90×9 | 90 | 90 | 9 | 12,2 | 15,5 |
| L 100×100×10 | 100 | 100 | 10 | 15 | 19,2 |
| L 100×100×12 | 100 | 100 | 12 | 17,8 | 22,7 |
| L 120×120×12 | 120 | 120 | 12 | 21,6 | 27,5 |
| L 150×150×15 | 150 | 150 | 15 | 33,8 | 43 |
| L 200×200×20 | 200 | 200 | 20 | 59,9 | 76,3 |
Angulares de lados desiguales — EN 10056-1
| Perfil | a, mm | b, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|
| L 40×20×4 | 40 | 20 | 4 | 1,77 | 2,26 |
| L 50×30×5 | 50 | 30 | 5 | 2,96 | 3,78 |
| L 60×40×5 | 60 | 40 | 5 | 3,79 | 4,79 |
| L 60×40×6 | 60 | 40 | 6 | 4,46 | 5,68 |
| L 65×50×5 | 65 | 50 | 5 | 4,35 | 5,54 |
| L 70×50×6 | 70 | 50 | 6 | 5,41 | 6,89 |
| L 75×50×7 | 75 | 50 | 7 | 6,48 | 8,3 |
| L 80×40×6 | 80 | 40 | 6 | 5,41 | 6,89 |
| L 80×60×7 | 80 | 60 | 7 | 7,36 | 9,38 |
| L 100×50×8 | 100 | 50 | 8 | 8,97 | 11,4 |
| L 100×65×8 | 100 | 65 | 8 | 9,94 | 12,7 |
| L 100×75×8 | 100 | 75 | 8 | 10,6 | 13,5 |
| L 120×80×8 | 120 | 80 | 8 | 12,2 | 15,5 |
| L 150×90×10 | 150 | 90 | 10 | 18,2 | 23,2 |
| L 150×100×10 | 150 | 100 | 10 | 19 | 24,2 |
| L 200×100×10 | 200 | 100 | 10 | 23 | 29,2 |

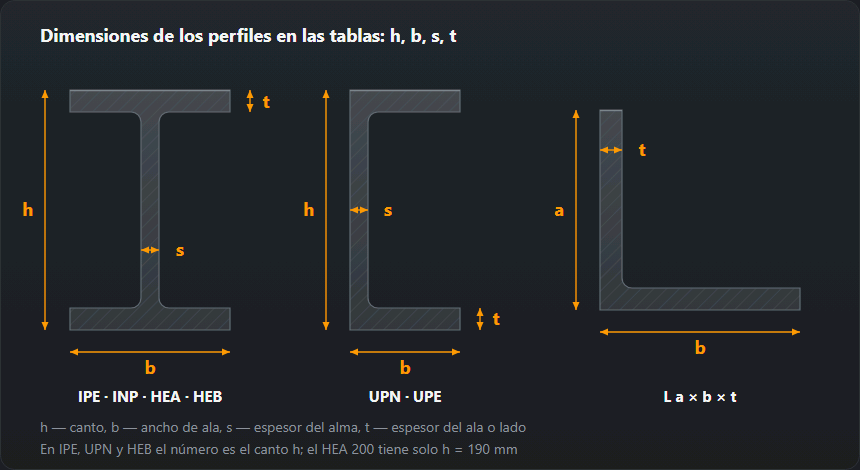

h — canto del perfil, b — anchura del ala,
s — espesor del alma, t — espesor del ala (en el
angular, sencillamente el espesor del lado), A — área de la
sección. Todas las medidas en milímetros, la masa en kilogramos por metro y el
área en centímetros cuadrados.
IPE, INP, HEA, HEB, UPN y UPE son los perfiles que hay en almacén en España y en la UE. Los perfiles W, S, C y L de ASTM A6, habituales en buena parte de Hispanoamérica, forman otra serie con otras proporciones, y que coincidan las cifras de la designación no hace intercambiables dos perfiles: para aquellos hay que usar las tablas del AISC.
Cómo se lee esta tabla
El número del perfil es casi siempre su canto en milímetros — pero hay excepciones con las que es fácil tropezar. El HEA 200 mide 190 mm de canto y el HEA 300 mide 290 mm; solo en el HEB el canto coincide con el número. En el angular el número es la longitud del lado, no un canto, y siempre se cita junto con el espesor: «angular 50» sin la tercera cifra no determina nada, porque 50×50×5 pesa 3,77 kg/m y 50×50×6 pesa 4,47.
El área de la sección A sirve en dos sitios: al comprobar
tensiones y al estimar cuánto cordón hace falta para que la unión transmita lo
que transmite el propio perfil. Regla práctica: la suma de las secciones de garganta (garganta por longitud) de los
cordones en ángulo de un nudo debe ser del orden del área de la pieza que se
une.
De dónde sale la masa del perfil
La masa por metro es el área de la sección por la densidad:
m = A · ρ, y con A en cm² y
ρ = 7,85 g/cm³ queda m = A · 0,785 kilogramos por

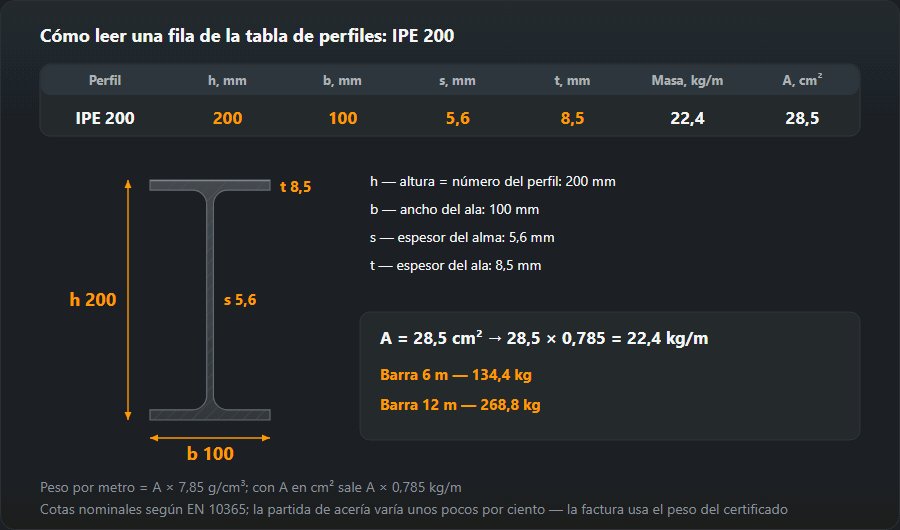

metro. Comprobación con el IPE 200:
28,5 × 0,785 = 22,4 kg/m — coincide con la tabla.
Al revés no funciona. Calcular el área «por las medidas», como suma de los rectángulos del alma y las alas, da un resultado bajo en algunos por ciento, porque se deja los radios de acuerdo del encuentro del alma con el ala y, en la INP y la UPN, además la inclinación del ala. Por eso la masa de un perfil laminado se lee y no se calcula — y por eso las calculadoras de esta sección toman sus valores precisamente de aquí.
Ejemplo resuelto: el peso de una estructura completa con la tabla

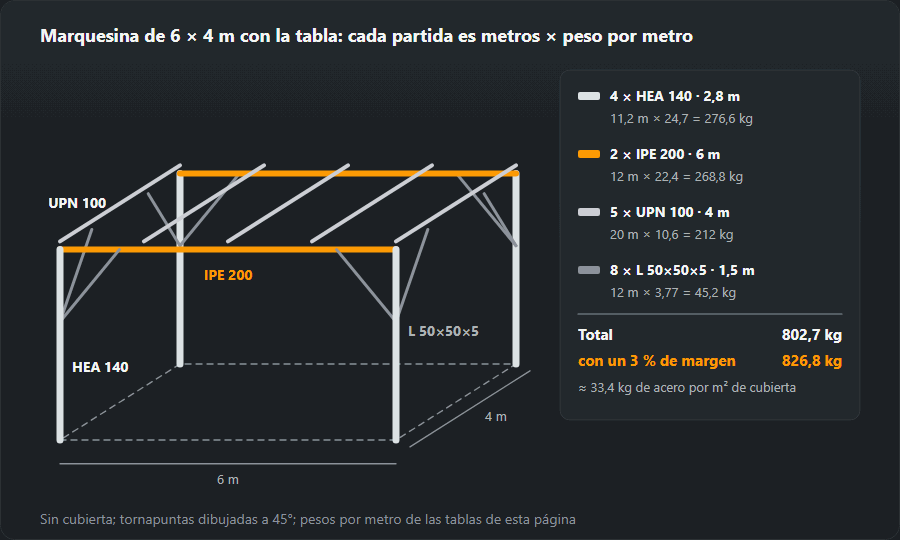

Marquesina de 6 × 4 m: cuatro pilares HEA 140 de 2,8 m, dos vigas IPE 200 de 6 m, cinco correas de UPN 100 de 4 m y ocho tornapuntas de angular 50×50×5 de 1,5 m. Cada partida se calcula igual —metros por peso por metro de la tabla— y el margen se añade al final:
- pilares — HEA 140: 4 × 2,8 m = 11,2 m × 24,7 = 276,6 kg
- vigas — IPE 200: 2 × 6 m = 12 m × 22,4 = 268,8 kg
- correas — UPN 100: 5 × 4 m = 20 m × 10,6 = 212 kg
- tornapuntas — L 50×50×5: 8 × 1,5 m = 12 m × 3,77 = 45,2 kg
- Total: 802,7 kg; con un 3 % más por cartelas, soldadura y recortes — 826,8 kg
Salen 33,4 kg de acero estructural por metro cuadrado de cubierta, sin la chapa: una cifra que conviene tener antes de hablar de cimentación, transporte y precio. Con muchos nudos pequeños el margen del 3 % se queda corto. La lista de materiales prepara la misma relación con precios y reparto en barras, y las soluciones habituales de estas estructuras están en marquesinas.
Por qué el peso del albarán no coincide con la tabla
La tabla da el peso nominal y el albarán, el peso facturable. Difieren por varios motivos, y todos se pueden prever:
- Tolerancias de laminación. Las dimensiones y el peso de los perfiles están dentro de las desviaciones de las normas (EN 10034 para vigas, EN 10279 para UPN, EN 10056-2 para angulares). Una partida real puede pesar un 1–4 % menos o más que el cálculo con la tabla.
- Cómo se factura. El almacén cobra por peso teórico (tabla por longitud) o por peso en báscula. Con peso teórico, la factura cuadra con la tabla al kilo; con báscula, no. Conviene preguntarlo antes de pedir.
- Barras enteras y recortes. Se compran barras de 6 o 12 m, no los metros del proyecto. Los recortes están en la factura aunque no estén en la estructura.
- Recubrimientos. La imprimación y el galvanizado añaden un peso que la tabla del acero negro no recoge; en angulares finos se nota.
La regla práctica: la tabla sirve para el proyecto, el presupuesto previo y la elección de transporte y medios de elevación. Al cliente se le factura con el peso del albarán o del certificado, y la diferencia con la tabla conviene anotarla para tenerla en cuenta en el siguiente presupuesto.
Conversiones: kilos, metros, barras
Tres fórmulas bastan para cualquier conversación con el almacén. Metros a partir de kilos:
L = M / G. Número de barras: n = L / 6 (o / 12),
redondeado hacia arriba. Peso comprado: M = n · 6 · G. Ejemplo: 500 kg de
UPN 100 son 47,2 m, es decir,
8 barras de 6 m o
4 de 12 m.
El coste del acero sale del mismo peso: K = Σ (L · G) · C, donde C
es el precio del kilo (con precio por tonelada, T / 1000). De ahí una comprobación
sencilla al comparar variantes: un metro de UPN 100 cuesta
2,8 veces lo que un metro de angular 50×50×5,
porque pesa eso más. El corte, el taladrado y el transporte se suman aparte: por pieza, por
taladro y por viaje, no por kilo.
Calculadoras basadas en estas tablas
- Peso de vigas IPE — IPE, INP, HEA, HEB
- Peso de perfiles UPN — UPN y UPE
- Peso de angulares — de lados iguales y desiguales
- Peso de tubos y perfiles huecos
- Peso de la chapa y peso del aluminio
Preguntas frecuentes
¿Cómo saco rápido la masa de una estructura con la tabla?
Sumar los metros de cada perfil y multiplicar por su masa por metro. Ejemplo: un bastidor con 24 m de angular 50×50×5 (3,77 kg/m) y 18 m de UPN 100 (10,6 kg/m) pesa 24 × 3,77 + 18 × 10,6 = 281 kg. A eso, un 2–3 % por cordones, cartelas y recortes.
¿En qué se diferencian la masa nominal y la del certificado?
La nominal sale de las medidas que da la norma. La real queda dentro de las tolerancias de laminación (EN 10034 para vigas, EN 10279 para perfiles U, EN 10056-2 para angulares) y suele apartarse entre un 1 y un 4 %. El almacén factura por peso teórico o por báscula, y conviene preguntarlo antes de pedir; la tabla sirve para el proyecto y la primera estimación.
¿De dónde saco la masa de un perfil que no está en la tabla?
Para productos de sección regular — chapa, pletina, barra, tubo, perfil hueco — la masa sale de una fórmula, y la da la calculadora de peso del metal. Para perfiles laminados fuera de la norma europea, como los W y S de ASTM o los antiguos perfiles GOST, hace falta el catálogo del fabricante: convertir «por las medidas» se desvía algunos por ciento.
¿Cuánto pesan el HEB 240 y el HEA 280?
El HEB 240, 83,2 kg/m, 499,2 kg por barra de 6 m. El HEA 280, 76,4 kg/m, 458,4 kg por barra de 6 m. Eso sí, el HEA 280 tiene en realidad 270 mm de canto y el HEB 240, exactamente 240 mm.
¿Cómo paso toneladas de perfil a metros?
Dividiendo la masa entre el peso por metro de la tabla: L = M / G. Una tonelada de UPN 200 (25,3 kg/m) son 39,5 m; de IPE 200 (22,4 kg/m), 44,6 m; de angular 50×50×5 (3,77 kg/m), 265 m. El número de barras se redondea hacia arriba.
¿Cuánto pesa un perfil UPN 300?
46,2 kg/m: una barra de 6 m son 277,2 kg y una de 12 m, 554,4 kg. El UPE 300, con el mismo canto, pesa 44,4 kg/m.
¿Cuánto pesan el HEB 450, el HEB 500 y el HEB 600?
El HEB 450 pesa 171 kg/m (1026 kg la barra de 6 m), el HEB 500, 187 kg/m (1122 kg) y el HEB 600, 212 kg/m (1272 kg). Una barra de 12 m de HEB 600 son 2544 kg: solo se mueve con grúa.
Actualizado:
