Calculadora de peso de perfiles UPN y UPE
UPN y UPE, todo el sortimento de 50 a 400. Elija el perfil e indique la longitud y el número de piezas — la masa por metro se toma de la tabla de la norma, no se calcula con una fórmula de la sección.
Respuesta corta
Las medidas más preguntadas: UPN 65 — 7,09 kg/m, UPN 80 — 8,64 kg/m, UPN 100 — 10,6 kg/m, UPN 120 — 13,4 kg/m, UPN 160 — 18,8 kg/m, UPN 200 — 25,3 kg/m. Con el mismo canto, el UPE es entre un 5 y un 10 % más ligero hasta el canto 200 y más pesado por encima de 300, porque allí le crece el espesor del alma.
Tablas del sortimento
Canto h, anchura del ala b, espesor del alma
s, espesor del ala t, masa por metro y área de la
sección A.
Perfiles UPN — DIN 1026-1
| Perfil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| UPN 50 | 50 | 38 | 5 | 7 | 5,59 | 7,12 |
| UPN 65 | 65 | 42 | 5,5 | 7,5 | 7,09 | 9,03 |
| UPN 80 | 80 | 45 | 6 | 8 | 8,64 | 11 |
| UPN 100 | 100 | 50 | 6 | 8,5 | 10,6 | 13,5 |
| UPN 120 | 120 | 55 | 7 | 9 | 13,4 | 17 |
| UPN 140 | 140 | 60 | 7 | 10 | 16 | 20,4 |
| UPN 160 | 160 | 65 | 7,5 | 10,5 | 18,8 | 24 |
| UPN 180 | 180 | 70 | 8 | 11 | 22 | 28 |
| UPN 200 | 200 | 75 | 8,5 | 11,5 | 25,3 | 32,2 |
| UPN 220 | 220 | 80 | 9 | 12,5 | 29,4 | 37,4 |
| UPN 240 | 240 | 85 | 9,5 | 13 | 33,2 | 42,3 |
| UPN 260 | 260 | 90 | 10 | 14 | 37,9 | 48,3 |
| UPN 280 | 280 | 95 | 10 | 15 | 41,8 | 53,3 |
| UPN 300 | 300 | 100 | 10 | 16 | 46,2 | 58,8 |
| UPN 320 | 320 | 100 | 14 | 17,5 | 59,5 | 75,8 |
| UPN 350 | 350 | 100 | 14 | 16 | 60,6 | 77,3 |
| UPN 400 | 400 | 110 | 14 | 18 | 71,8 | 91,5 |
Perfiles UPE — DIN 1026-2
| Perfil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| UPE 80 | 80 | 50 | 4 | 7 | 7,9 | 10 |
| UPE 100 | 100 | 55 | 4,5 | 7,5 | 9,82 | 12,5 |
| UPE 120 | 120 | 60 | 5 | 8 | 12,1 | 15,4 |
| UPE 140 | 140 | 65 | 5 | 9 | 14,5 | 18,4 |
| UPE 160 | 160 | 70 | 5,5 | 9,5 | 17 | 21,7 |
| UPE 180 | 180 | 75 | 5,5 | 10,5 | 19,7 | 25,1 |
| UPE 200 | 200 | 80 | 6 | 11 | 22,8 | 29 |
| UPE 220 | 220 | 85 | 6,5 | 12 | 26,6 | 33,9 |
| UPE 240 | 240 | 90 | 7 | 12,5 | 30,2 | 38,5 |
| UPE 270 | 270 | 95 | 7,5 | 13,5 | 35,2 | 44,8 |
| UPE 300 | 300 | 100 | 9,5 | 15 | 44,4 | 56,6 |
| UPE 330 | 330 | 105 | 11 | 16 | 53,2 | 67,8 |
| UPE 360 | 360 | 110 | 12 | 17 | 61,2 | 78 |
| UPE 400 | 400 | 115 | 13,5 | 18 | 72,2 | 92 |
Las desviaciones de medidas y de masa de los perfiles U laminados las recoge la EN 10279. Dentro de un lote la diferencia llega a algunos por ciento, de modo que para facturar se toma la masa del certificado y la tabla queda para el proyecto, el presupuesto y la elección de estrobos.
UPN y UPE son los perfiles de la DIN 1026 que hay en almacén en la UE. Los canales C y MC de ASTM A6, habituales en buena parte de Hispanoamérica, son otra serie con otras proporciones y otra masa por unidad de longitud: las cifras de la designación no se traducen de un sistema al otro.

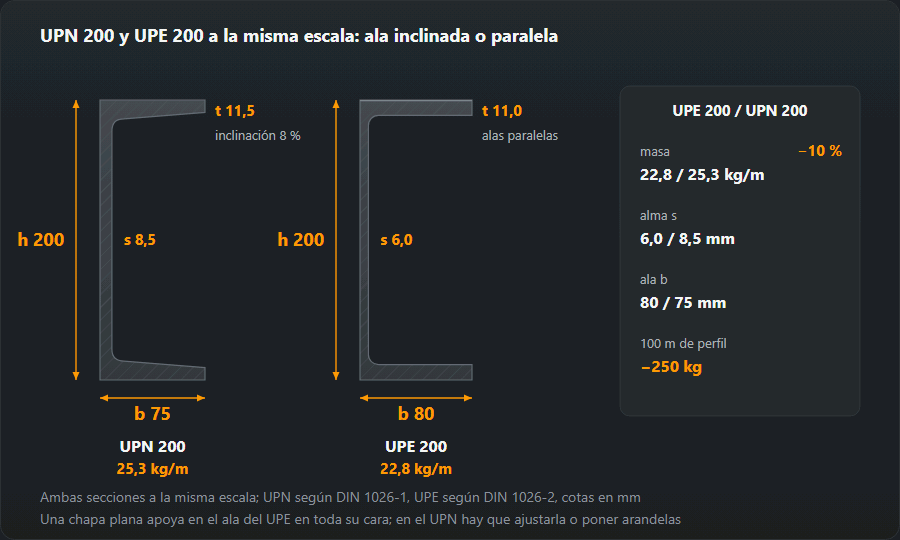

UPN frente a UPE
UPN (DIN 1026-1) es el perfil U clásico, con el ala inclinada por dentro un 8 %. La forma viene de una época en que laminar un ala cónica era técnicamente más sencillo. La consecuencia es del todo práctica: la cara del ala no queda paralela al alma, de modo que una chapa plana apoya sólo por el canto, y bajo un tornillo hace falta una arandela en cuña o un asiento fresado.
UPE (DIN 1026-2) tiene las alas paralelas. La chapa apoya en toda la cara, el cordón en ángulo queda en un rincón normal y no en una cuña, y es más fácil de inspeccionar. A igual canto el UPE suele ser algo más ligero y tiene mayor momento de inercia respecto al eje débil: es un perfil proyectado después y pensado para las uniones de hoy.
Dónde se suelda
El perfil U aparece sobre todo en tres sitios: como correa y riostra del cerramiento de fachada, como bastidor bajo una máquina y como elemento en cajón formado por dos perfiles enfrentados por el alma. En los tres el asunto está en el orden de soldeo y no en el cordón en sí — una sección abierta se retuerce con el calentamiento por un solo lado mucho más que una cerrada.
La regla práctica: los cordones se colocan alternando ambos lados, por tramos, no de corrido de punta a punta. Un cajón de dos perfiles U se puntea cada 300–400 mm y sólo después se suelda en tramos de 100–150 mm desde el centro hacia los extremos. El espesor del cordón lo marca la pieza más delgada de las dos — eso lo convierte la calculadora del cordón en ángulo.
A partir del UPN 320 el espesor del ala pasa de 17 mm y esto deja de ser trabajo «de una pasada»: entran la preparación de bordes, varias capas y el control del aporte térmico, y con aceros de mayor carbono equivalente también precalentamiento.
Preguntas frecuentes
¿Cuánto pesa un UPN 100 de 6 m?
El UPN 100 pesa 10,6 kg/m, así que una barra de 6 m son 63,6 kg. El UPE 100 con el mismo canto pesa 9,82 kg/m, es decir 58,9 kg: es más ligero porque tiene el alma más fina y las alas paralelas.
¿UPN o UPE?
El UPN tiene el ala inclinada por dentro un 8 %, el UPE la tiene paralela. Allí donde se atornilla o se suelda una chapa plana al ala, el UPE ahorra calzos y ajuste. El UPN suele ser más barato y estar más disponible en almacén, y en los cantos grandes tiene el alma más gruesa, de modo que soporta mejor la carga concentrada. Para estructuras soldadas normalmente resulta más cómodo el UPE.
¿Cómo calculo dos UPN soldados formando un cajón?
Sencillamente el doble: masa del perfil por dos por la longitud. Los cordones aportan poco — un metro de cordón en ángulo con a = 4 mm son unos 0,13 kg de metal aportado, así que seis metros por ambos lados salen cerca de 1,5 kg. En el presupuesto eso cuenta como consumo de material de aporte, no como masa de la estructura.
