Cuánto pesa un angular L según EN 10056-1: tabla y cálculo
Angulares de lados iguales y desiguales según EN 10056-1, de L 20×20×3 a L 200×200×20. Elija la medida e indique longitud y número de piezas — la masa por metro procede de la tabla de la norma.
Respuesta corta
Las medidas más preguntadas: L 30×30×3 — 1,36 kg/m, L 40×40×4 — 2,42 kg/m, L 50×50×5 — 3,77 kg/m, L 60×60×6 — 5,42 kg/m, L 80×80×8 — 9,63 kg/m, L 100×100×10 — 15,0 kg/m. La barra comercial suele ser de 6 m, con menos frecuencia de 12 m.
Peso de angulares: las medidas más consultadas
Las medidas de lados iguales y desiguales por las que más se pregunta, cada una con su
ancla (por ejemplo #l-50x50x5). El peso de la barra de 6 y 12 m y los metros
por tonelada salen de la misma tabla EN 10056-1 que usa la calculadora.
Peso del angular L 30×30×3 por metro — 1,36 kg/m
El L 30×30×3 pesa 1,36 kg por metro lineal: una barra de 6 m son 8,2 kg, una de 12 m, 16,3 kg, y una tonelada da para unos 735 m de este perfil. Lados de 30 y 30 mm, espesor 3 mm, área 1,74 cm². El L 30×30×4 es un 31 % más pesado (1,78 kg/m).
Peso del angular L 40×40×4 por metro — 2,42 kg/m
El L 40×40×4 pesa 2,42 kg por metro lineal: una barra de 6 m son 14,5 kg, una de 12 m, 29 kg, y una tonelada da para unos 413 m de este perfil. Lados de 40 y 40 mm, espesor 4 mm, área 3,08 cm². El L 40×40×5 es un 23 % más pesado (2,97 kg/m).
Peso del angular L 50×50×5 por metro — 3,77 kg/m
El L 50×50×5 pesa 3,77 kg por metro lineal: una barra de 6 m son 22,6 kg, una de 12 m, 45,2 kg, y una tonelada da para unos 265 m de este perfil. Lados de 50 y 50 mm, espesor 5 mm, área 4,8 cm². El L 50×50×6 es un 19 % más pesado (4,47 kg/m).
Peso del angular L 60×60×6 por metro — 5,42 kg/m
El L 60×60×6 pesa 5,42 kg por metro lineal: una barra de 6 m son 32,5 kg, una de 12 m, 65 kg, y una tonelada da para unos 185 m de este perfil. Lados de 60 y 60 mm, espesor 6 mm, área 6,91 cm². El L 60×60×8 es un 31 % más pesado (7,09 kg/m).
Peso del angular L 80×80×8 por metro — 9,63 kg/m
El L 80×80×8 pesa 9,63 kg por metro lineal: una barra de 6 m son 57,8 kg, una de 12 m, 115,6 kg, y una tonelada da para unos 104 m de este perfil. Lados de 80 y 80 mm, espesor 8 mm, área 12,3 cm².
Peso del angular L 100×100×10 por metro — 15 kg/m
El L 100×100×10 pesa 15 kg por metro lineal: una barra de 6 m son 90 kg, una de 12 m, 180 kg, y una tonelada da para unos 66,7 m de este perfil. Lados de 100 y 100 mm, espesor 10 mm, área 19,2 cm². El L 100×100×12 es un 19 % más pesado (17,8 kg/m).
Peso del angular L 60×40×6 por metro — 4,46 kg/m
El L 60×40×6 pesa 4,46 kg por metro lineal: una barra de 6 m son 26,8 kg, una de 12 m, 53,5 kg, y una tonelada da para unos 224 m de este perfil. Lados de 60 y 40 mm, espesor 6 mm, área 5,68 cm². El L 60×40×5 es un 15 % más ligero (3,79 kg/m).
Peso del angular L 80×40×6 por metro — 5,41 kg/m
El L 80×40×6 pesa 5,41 kg por metro lineal: una barra de 6 m son 32,5 kg, una de 12 m, 64,9 kg, y una tonelada da para unos 185 m de este perfil. Lados de 80 y 40 mm, espesor 6 mm, área 6,89 cm².
Peso del angular L 100×50×8 por metro — 8,97 kg/m
El L 100×50×8 pesa 8,97 kg por metro lineal: una barra de 6 m son 53,8 kg, una de 12 m, 107,6 kg, y una tonelada da para unos 111 m de este perfil. Lados de 100 y 50 mm, espesor 8 mm, área 11,4 cm².
Peso del angular L 150×100×10 por metro — 19 kg/m
El L 150×100×10 pesa 19 kg por metro lineal: una barra de 6 m son 114 kg, una de 12 m, 228 kg, y una tonelada da para unos 52,6 m de este perfil. Lados de 150 y 100 mm, espesor 10 mm, área 24,2 cm².
Tablas de angulares
Lado a, segundo lado b, espesor t, masa
por metro y área de la sección A. En el angular de lados iguales
a = b.
Angulares de lados iguales — EN 10056-1
| Perfil | a, mm | b, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|
| L 20×20×3 | 20 | 20 | 3 | 0,88 | 1,12 |
| L 25×25×3 | 25 | 25 | 3 | 1,12 | 1,42 |
| L 25×25×4 | 25 | 25 | 4 | 1,45 | 1,85 |
| L 30×30×3 | 30 | 30 | 3 | 1,36 | 1,74 |
| L 30×30×4 | 30 | 30 | 4 | 1,78 | 2,27 |
| L 35×35×4 | 35 | 35 | 4 | 2,09 | 2,67 |
| L 40×40×4 | 40 | 40 | 4 | 2,42 | 3,08 |
| L 40×40×5 | 40 | 40 | 5 | 2,97 | 3,79 |
| L 45×45×5 | 45 | 45 | 5 | 3,38 | 4,3 |
| L 50×50×5 | 50 | 50 | 5 | 3,77 | 4,8 |
| L 50×50×6 | 50 | 50 | 6 | 4,47 | 5,69 |
| L 60×60×6 | 60 | 60 | 6 | 5,42 | 6,91 |
| L 60×60×8 | 60 | 60 | 8 | 7,09 | 9,03 |
| L 70×70×7 | 70 | 70 | 7 | 7,38 | 9,4 |
| L 80×80×8 | 80 | 80 | 8 | 9,63 | 12,3 |
| L 90×90×9 | 90 | 90 | 9 | 12,2 | 15,5 |
| L 100×100×10 | 100 | 100 | 10 | 15 | 19,2 |
| L 100×100×12 | 100 | 100 | 12 | 17,8 | 22,7 |
| L 120×120×12 | 120 | 120 | 12 | 21,6 | 27,5 |
| L 150×150×15 | 150 | 150 | 15 | 33,8 | 43 |
| L 200×200×20 | 200 | 200 | 20 | 59,9 | 76,3 |
Angulares de lados desiguales — EN 10056-1
| Perfil | a, mm | b, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|
| L 40×20×4 | 40 | 20 | 4 | 1,77 | 2,26 |
| L 50×30×5 | 50 | 30 | 5 | 2,96 | 3,78 |
| L 60×40×5 | 60 | 40 | 5 | 3,79 | 4,79 |
| L 60×40×6 | 60 | 40 | 6 | 4,46 | 5,68 |
| L 65×50×5 | 65 | 50 | 5 | 4,35 | 5,54 |
| L 70×50×6 | 70 | 50 | 6 | 5,41 | 6,89 |
| L 75×50×7 | 75 | 50 | 7 | 6,48 | 8,3 |
| L 80×40×6 | 80 | 40 | 6 | 5,41 | 6,89 |
| L 80×60×7 | 80 | 60 | 7 | 7,36 | 9,38 |
| L 100×50×8 | 100 | 50 | 8 | 8,97 | 11,4 |
| L 100×65×8 | 100 | 65 | 8 | 9,94 | 12,7 |
| L 100×75×8 | 100 | 75 | 8 | 10,6 | 13,5 |
| L 120×80×8 | 120 | 80 | 8 | 12,2 | 15,5 |
| L 150×90×10 | 150 | 90 | 10 | 18,2 | 23,2 |
| L 150×100×10 | 150 | 100 | 10 | 19 | 24,2 |
| L 200×100×10 | 200 | 100 | 10 | 23 | 29,2 |
Las tolerancias de forma y masa de los angulares las recoge la EN 10056-2. Para facturar rige la masa del certificado — la tabla sirve para el proyecto y el presupuesto.
«Angular 50» no determina nada: 50×50×5 pesa 3,77 kg/m y 50×50×6 pesa 4,47 kg/m. En los angulares de lados desiguales se escribe primero el lado largo, es decir L 100×50×8 y no 50×100×8 — una confusión que solo se descubre al ajustar la pieza.
De dónde sale la diferencia entre fórmula y tabla
La sección del angular se estima como dos rectángulos sin la parte común:
F = (a + b − t) · t. La fórmula es cómoda y se desvía un
0,5–1,5 %, porque pasa por alto el radio de acuerdo del rincón interior
(r₁) y los de las puntas de los lados (r₂). El acuerdo
del rincón añade material y las puntas lo quitan, y los dos efectos no se
anulan.
En la práctica: para una estimación rápida en obra la fórmula basta, para un pedido y un presupuesto no. Lo mismo vale para la viga y el perfil U, solo que allí el desajuste es mayor porque se suma la inclinación del ala.
El angular en la estructura soldada
El angular es la forma más barata de rigidizar algo y el elemento más frecuente de una celosía, pero tiene una propiedad incómoda: no es simétrico. El centro de gravedad queda fuera del eje del lado, de modo que un cordón por un lado tira del perfil hacia el costado y la pieza se retuerce fuera del plano al enfriarse.
De ahí dos reglas de taller. La primera: en una celosía los cordones de ambos lados se reparten de modo que su resultante pase por el centro de gravedad de la sección — longitudes de cordón distintas a cada lado son aquí lo correcto y no un error. La segunda: los angulares largos se puntean sobre la marca y se sueldan por tramos alternos, nunca de corrido.
El espesor del cordón lo marca la pieza más delgada; la conversión del lado
z a la garganta de cálculo a está en la
calculadora del cordón en
ángulo, y el metal aportado y los electrodos de toda una celosía en la
calculadora de
consumo de electrodos.

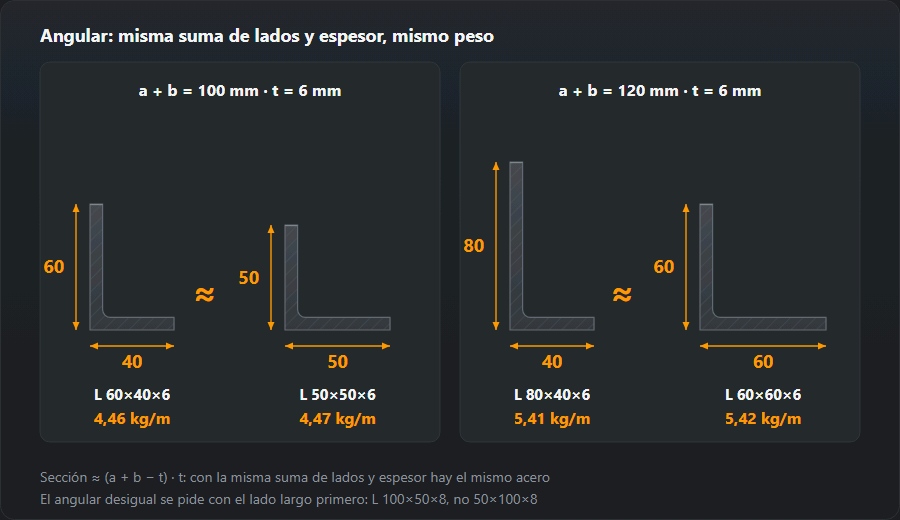

Lados iguales o desiguales: el peso depende de la suma de los lados
El angular 60×40×6 pesa 4,46 kg/m y el 50×50×6,
4,47 kg/m. Lo mismo pasa con el 80×40×6
(5,41) y el 60×60×6 (5,42).
No es casualidad: el área de la sección es aproximadamente (a + b − t) · t, así
que con la misma suma de lados y el mismo espesor hay el mismo acero, sean cuales sean las
proporciones. Elegir entre lados iguales y desiguales no es elegir «más ligero o más pesado»,
sino «cómo va a trabajar».
El angular de lados desiguales aporta dos cosas que no tiene el de lados iguales. El lado largo colocado en vertical es más rígido a flexión en ese plano; por eso los desiguales van en dinteles, ménsulas de estanterías y remates de plataformas. Y dos lados distintos permiten meter dos filas de tornillos en uno y apoyar el otro en un paramento estrecho. El de lados iguales, en cambio, es simétrico respecto a la diagonal, más sencillo en celosías y más fácil de encontrar en almacén en cualquier medida.
En el plano conviene marcar qué lado va vertical: el montador no puede deducirlo de la lista de materiales.
Ejemplo resuelto: peso de una estantería de taller de angular
Estantería de 1,0 × 0,5 m, 1,8 m de alto y cuatro baldas: montantes de L 50×50×5, marcos de balda de L 40×40×4 y dos cruces de L 30×30×3.
- montantes — L 50×50×5: 4 × 1,8 m = 7,2 m × 3,77 = 27,1 kg
- marcos — lados largos — L 40×40×4: 8 × 1 m = 8 m × 2,42 = 19,4 kg
- marcos — lados cortos — L 40×40×4: 8 × 0,5 m = 4 m × 2,42 = 9,7 kg
- cruces — L 30×30×3: 2 × 2 m = 4 m × 1,36 = 5,4 kg
- Total: 61,6 kg; con un 3 % más por cartelas, soldadura y recortes — 63,5 kg
Si los marcos de las baldas se hicieran del mismo 50×50×5 que los montantes, la estantería pesaría 16,2 kg más: en 12 m de marco, un 56 % más de acero en esas partidas. La soldadura apenas cambia el peso, pero decide si queda recta: el angular es asimétrico y se tuerce tras soldar por un solo lado, como explica la sección de soldadura de arriba. La lista de materiales reúne todas las partidas con su coste, y la calculadora de peso de metales da la pletina y la chapa de las baldas.
Cómo se construyen estanterías, carros y contenedores de taller se ve en almacén y manutención.
Cómo medir un angular y comprobar que es el de la tabla
Los lados a y b se miden desde la arista exterior de la esquina
hasta el extremo del lado. El espesor t, con calibre a mitad del lado, lejos del
acuerdo de la esquina (allí hay más material) y de la punta redondeada (allí hay menos). Un
milímetro pesa mucho: el L 50×50×5 pesa 3,77 kg/m y el
L 50×50×6, 4,47, un 19 % más.
La comprobación rápida sin calibre es la báscula: un trozo de longitud conocida, pesado con una báscula de gancho y dividido por su longitud, debe dar un valor cercano al de la tabla. Una desviación de unos pocos por ciento entra en las tolerancias de la EN 10056-2 y no es un defecto; una diferencia de más del diez por ciento suele indicar otro espesor de lado que el pedido.
Metros, barras y coste del angular
El angular se compra normalmente en barras de 6 m, menos a menudo de 12 m. Una
tonelada de L 50×50×5 son 265 m, es decir,
45 barras de 6 m; una tonelada de L 100×100×10,
66,7 m. El coste del acero es
K = L · G · C (metros × peso por metro × precio del kilo), y el precio del metro,
G · C: un metro de L 40×40×4 cuesta 2,42 veces el
precio del kilo, y uno de L 50×50×5, 3,77 veces.
La tabla sirve una segunda vez después de soldar: los galvanizadores en caliente suelen cobrar por peso, así que el peso de la estructura que da la calculadora es directamente la base del presupuesto de galvanizado. La pintura se calcula de otro modo, por superficie, y un angular ligero tiene mucha superficie para su peso.
Preguntas frecuentes
¿Cuánto pesa un angular 50×50×5?
3,77 kg por metro, es decir 22,6 kg en una barra de 6 m. Un angular 40×40×4 pesa 2,42 kg/m y uno de 60×60×6 pesa 5,42 kg/m.
¿Por qué la masa del angular no coincide con la fórmula (a + b − t) · t?
Porque la fórmula no sabe de radios. El angular tiene un acuerdo en el rincón interior y radios en las puntas de los lados, así que la sección real difiere algo de dos rectángulos. Para 50×50×5 la fórmula da 3,73 kg/m frente a los 3,77 de la tabla. La diferencia crece en los perfiles gruesos, y por eso la calculadora de arriba lee los valores de la tabla de la EN 10056-1 en vez de calcularlos.
¿Cómo elijo el espesor del cordón en ángulo para un angular?
La garganta de cálculo a no debe superar 0,7 del espesor de la pieza más delgada. Para un angular 50×50×5 eso son a ≈ 3,5 mm, es decir un lado de z = 5 mm. Un cordón mayor no aumenta la capacidad de la unión, pero sí mete más calor y retuerce la pieza.
¿Cuánto pesa un angular de lados desiguales 100×50×8?
8,97 kg por metro, es decir, 53,8 kg por barra de 6 m. Como referencia, el 100×65×8 pesa 9,94 kg/m y el 100×75×8, 10,6 kg/m.
¿Pesa lo mismo un angular 60×40×6 que un 50×50×6?
Prácticamente sí: 4,46 frente a 4,47 kg/m. El peso del angular depende de la suma de los lados y del espesor, no de que los lados sean iguales: los dos tienen a + b = 100 mm y t = 6 mm. Se diferencian en rigidez y en lo que se les puede atornillar.
¿Cuánto pesan los angulares 80×80×8 y 100×100×10?
El L 80×80×8, 9,63 kg/m (57,8 kg por 6 m); el L 100×100×10, 15,0 kg/m (90 kg por 6 m). Una barra de 12 m pesa 115,6 y 180 kg respectivamente.
