Калькулятор массы уголка
Уголки равнополочные и неравнополочные по EN 10056-1, от L 20×20×3 до L 200×200×20. Выберите размер, задайте длину и количество — масса метра берётся из таблицы нормы.
Короткий ответ
Самые спрашиваемые размеры: L 30×30×3 — 1,36 кг/м, L 40×40×4 — 2,42 кг/м, L 50×50×5 — 3,77 кг/м, L 60×60×6 — 5,42 кг/м, L 80×80×8 — 9,63 кг/м, L 100×100×10 — 15,0 кг/м. Товарный хлыст обычно 6 м, реже 12 м.
Сколько весит уголок: самые запрашиваемые размеры
Ниже равнополочные и неравнополочные размеры, о которых спрашивают чаще всего. Масса хлыста 6 и 12 м и метры в тонне взяты из той же таблицы EN 10056-1, что и в калькуляторе.
Вес уголка L 30×30×3 на метр — 1,36 кг/м
L 30×30×3 весит 1,36 кг на погонный метр: хлыст 6 м — 8,2 кг, 12 м — 16,3 кг, а в тонне примерно 735 м такого профиля. Полки 30 и 30 мм, толщина 3 мм, площадь 1,74 см². L 30×30×4 тяжелее на 31 % (1,78 кг/м).
Вес уголка L 40×40×4 на метр — 2,42 кг/м
L 40×40×4 весит 2,42 кг на погонный метр: хлыст 6 м — 14,5 кг, 12 м — 29 кг, а в тонне примерно 413 м такого профиля. Полки 40 и 40 мм, толщина 4 мм, площадь 3,08 см². L 40×40×5 тяжелее на 23 % (2,97 кг/м).
Вес уголка L 50×50×5 на метр — 3,77 кг/м
L 50×50×5 весит 3,77 кг на погонный метр: хлыст 6 м — 22,6 кг, 12 м — 45,2 кг, а в тонне примерно 265 м такого профиля. Полки 50 и 50 мм, толщина 5 мм, площадь 4,8 см². L 50×50×6 тяжелее на 19 % (4,47 кг/м).
Вес уголка L 60×60×6 на метр — 5,42 кг/м
L 60×60×6 весит 5,42 кг на погонный метр: хлыст 6 м — 32,5 кг, 12 м — 65 кг, а в тонне примерно 185 м такого профиля. Полки 60 и 60 мм, толщина 6 мм, площадь 6,91 см². L 60×60×8 тяжелее на 31 % (7,09 кг/м).
Вес уголка L 80×80×8 на метр — 9,63 кг/м
L 80×80×8 весит 9,63 кг на погонный метр: хлыст 6 м — 57,8 кг, 12 м — 115,6 кг, а в тонне примерно 104 м такого профиля. Полки 80 и 80 мм, толщина 8 мм, площадь 12,3 см².
Вес уголка L 100×100×10 на метр — 15 кг/м
L 100×100×10 весит 15 кг на погонный метр: хлыст 6 м — 90 кг, 12 м — 180 кг, а в тонне примерно 66,7 м такого профиля. Полки 100 и 100 мм, толщина 10 мм, площадь 19,2 см². L 100×100×12 тяжелее на 19 % (17,8 кг/м).
Вес уголка L 60×40×6 на метр — 4,46 кг/м
L 60×40×6 весит 4,46 кг на погонный метр: хлыст 6 м — 26,8 кг, 12 м — 53,5 кг, а в тонне примерно 224 м такого профиля. Полки 60 и 40 мм, толщина 6 мм, площадь 5,68 см². L 60×40×5 легче на 15 % (3,79 кг/м).
Вес уголка L 80×40×6 на метр — 5,41 кг/м
L 80×40×6 весит 5,41 кг на погонный метр: хлыст 6 м — 32,5 кг, 12 м — 64,9 кг, а в тонне примерно 185 м такого профиля. Полки 80 и 40 мм, толщина 6 мм, площадь 6,89 см².
Вес уголка L 100×50×8 на метр — 8,97 кг/м
L 100×50×8 весит 8,97 кг на погонный метр: хлыст 6 м — 53,8 кг, 12 м — 107,6 кг, а в тонне примерно 111 м такого профиля. Полки 100 и 50 мм, толщина 8 мм, площадь 11,4 см².
Вес уголка L 150×100×10 на метр — 19 кг/м
L 150×100×10 весит 19 кг на погонный метр: хлыст 6 м — 114 кг, 12 м — 228 кг, а в тонне примерно 52,6 м такого профиля. Полки 150 и 100 мм, толщина 10 мм, площадь 24,2 см².
Таблицы сортамента
Полка a, вторая полка b, толщина t,
масса метра и площадь сечения A. У равнополочного уголка
a = b.
Уголки равнополочные — EN 10056-1
| Профиль | a, мм | b, мм | t, мм | Масса, кг/м | A, см² |
|---|---|---|---|---|---|
| L 20×20×3 | 20 | 20 | 3 | 0,88 | 1,12 |
| L 25×25×3 | 25 | 25 | 3 | 1,12 | 1,42 |
| L 25×25×4 | 25 | 25 | 4 | 1,45 | 1,85 |
| L 30×30×3 | 30 | 30 | 3 | 1,36 | 1,74 |
| L 30×30×4 | 30 | 30 | 4 | 1,78 | 2,27 |
| L 35×35×4 | 35 | 35 | 4 | 2,09 | 2,67 |
| L 40×40×4 | 40 | 40 | 4 | 2,42 | 3,08 |
| L 40×40×5 | 40 | 40 | 5 | 2,97 | 3,79 |
| L 45×45×5 | 45 | 45 | 5 | 3,38 | 4,3 |
| L 50×50×5 | 50 | 50 | 5 | 3,77 | 4,8 |
| L 50×50×6 | 50 | 50 | 6 | 4,47 | 5,69 |
| L 60×60×6 | 60 | 60 | 6 | 5,42 | 6,91 |
| L 60×60×8 | 60 | 60 | 8 | 7,09 | 9,03 |
| L 70×70×7 | 70 | 70 | 7 | 7,38 | 9,4 |
| L 80×80×8 | 80 | 80 | 8 | 9,63 | 12,3 |
| L 90×90×9 | 90 | 90 | 9 | 12,2 | 15,5 |
| L 100×100×10 | 100 | 100 | 10 | 15 | 19,2 |
| L 100×100×12 | 100 | 100 | 12 | 17,8 | 22,7 |
| L 120×120×12 | 120 | 120 | 12 | 21,6 | 27,5 |
| L 150×150×15 | 150 | 150 | 15 | 33,8 | 43 |
| L 200×200×20 | 200 | 200 | 20 | 59,9 | 76,3 |
Уголки неравнополочные — EN 10056-1
| Профиль | a, мм | b, мм | t, мм | Масса, кг/м | A, см² |
|---|---|---|---|---|---|
| L 40×20×4 | 40 | 20 | 4 | 1,77 | 2,26 |
| L 50×30×5 | 50 | 30 | 5 | 2,96 | 3,78 |
| L 60×40×5 | 60 | 40 | 5 | 3,79 | 4,79 |
| L 60×40×6 | 60 | 40 | 6 | 4,46 | 5,68 |
| L 65×50×5 | 65 | 50 | 5 | 4,35 | 5,54 |
| L 70×50×6 | 70 | 50 | 6 | 5,41 | 6,89 |
| L 75×50×7 | 75 | 50 | 7 | 6,48 | 8,3 |
| L 80×40×6 | 80 | 40 | 6 | 5,41 | 6,89 |
| L 80×60×7 | 80 | 60 | 7 | 7,36 | 9,38 |
| L 100×50×8 | 100 | 50 | 8 | 8,97 | 11,4 |
| L 100×65×8 | 100 | 65 | 8 | 9,94 | 12,7 |
| L 100×75×8 | 100 | 75 | 8 | 10,6 | 13,5 |
| L 120×80×8 | 120 | 80 | 8 | 12,2 | 15,5 |
| L 150×90×10 | 150 | 90 | 10 | 18,2 | 23,2 |
| L 150×100×10 | 150 | 100 | 10 | 19 | 24,2 |
| L 200×100×10 | 200 | 100 | 10 | 23 | 29,2 |
Допуски формы и массы уголков описывает EN 10056-2. Для расчёта берут массу из сертификата — таблица нужна для проекта и сметы.
Размеры по EN 10056-1 близки к ГОСТ и ДСТУ, но не тождественны им: различаются радиусы закруглений, а значит и масса метра при одинаковых цифрах в обозначении. Для проката, купленного по своей норме, массу берут из своего сортамента.
Откуда берётся разница между формулой и таблицей
Сечение уголка считают «на глаз» как два прямоугольника без общей части:
F = (a + b − t) · t. Формула удобна и ошибается на 0,5–1,5 %,
потому что не учитывает радиус закругления во внутреннем углу
(r₁) и на концах полок (r₂). Закругление в углу
добавляет материала, на концах — убавляет, и эти два эффекта друг друга
не гасят.
Практически: для быстрой прикидки на объекте формулы хватает, для заказа и сметы — нет. То же самое верно для двутавра и швеллера, только там расхождение больше, потому что добавился ещё и уклон полки.
Уголок в сварной конструкции
Уголок — самый дешёвый способ усиления и самый частый элемент фермы, но у него есть одна неудобная особенность: он несимметричен. Центр тяжести лежит вне оси полки, поэтому шов с одной стороны тянет профиль вбок, и элемент после остывания выкручивается из плоскости.
Отсюда два цеховых правила. Первое: в ферме швы по обеим полкам распределяют так, чтобы их равнодействующая проходила через центр тяжести сечения — неравная длина швов с двух сторон здесь правильна, а не ошибочна. Второе: длинные уголки прихватывают по разметке и варят участками вразбежку, а не сплошняком.
Толщину шва подбирают по более тонкому элементу; пересчёт катета
z в расчётную толщину a есть в
калькуляторе углового
шва, а количество наплавленного металла и электродов на всю ферму —
в калькуляторе
расхода электродов.

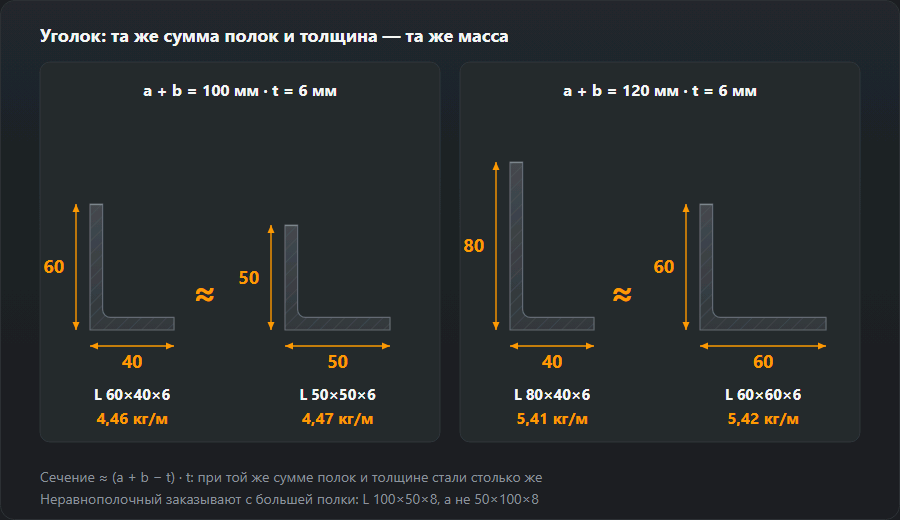

Равнополочный или неравнополочный: масса зависит от суммы полок
Уголок 60×40×6 весит 4,46 кг/м, а 50×50×6 —
4,47 кг/м. Так же 80×40×6
(5,41) и 60×60×6 (5,42).
Это не совпадение: площадь сечения приблизительно равна (a + b − t) · t,
поэтому при одинаковой сумме полок и толщине стали столько же, какими бы ни были пропорции.
Выбор между равно- и неравнополочным — это не выбор «легче или тяжелее», а «как он будет
работать».
Неравнополочный даёт две вещи, которых нет у равнополочного. Длинная полка, поставленная вертикально, жёстче на изгиб в этой плоскости — поэтому неравнополочные уголки идут на перемычки, консоли полок и обрамление площадок. А две разные полки позволяют на одной поставить болты в два ряда, а другой прилечь к узкой стенке. Равнополочный зато симметричен относительно диагонали, проще в фермах и чаще есть на складе в любом размере.
В заказе неравнополочного всегда первой пишут длинную полку: L 100×50×8, а не 50×100×8. На чертеже стоит отметить, какая полка должна стоять вертикально — из одной спецификации монтажник этого не поймёт. Уголки по ГОСТ 8509 и ГОСТ 8510 обозначаются так же, но это свой сортамент: массу берут из его таблицы.
Пример: масса цехового стеллажа из уголка
Стеллаж 1,0 × 0,5 м, высота 1,8 м, четыре полки: стойки из L 50×50×5, рамки полок из L 40×40×4, две диагональные связи из L 30×30×3.
- стойки — L 50×50×5: 4 × 1,8 м = 7,2 м × 3,77 = 27,1 кг
- рамки — длинные стороны — L 40×40×4: 8 × 1 м = 8 м × 2,42 = 19,4 кг
- рамки — короткие стороны — L 40×40×4: 8 × 0,5 м = 4 м × 2,42 = 9,7 кг
- связи — L 30×30×3: 2 × 2 м = 4 м × 1,36 = 5,4 кг
- Итого: 61,6 кг; с запасом 3 % на косынки, швы и отход — 63,5 кг
Если сделать рамки полок из того же 50×50×5, что и стойки, стеллаж потяжелеет на 16,2 кг — на 12 м рамок это на 56 % больше стали в этих позициях. Швы на массу практически не влияют, зато решают прямолинейность: уголок несимметричен и после одностороннего провара ведётся, о чём раздел про сварку выше. Полный перечень материалов со стоимостью соберёт ведомость материалов, а массу полосы и листа на полки — калькулятор массы металла.
Как устроены стеллажи, тележки и контейнеры для цеха, показано на странице «Склад и транспорт».
Как измерить уголок и проверить, тот ли он, что в таблице
Полки a и b меряют от наружной грани угла до конца полки.
Толщину t — штангенциркулем посередине полки, подальше от закругления в углу
(там металл толще) и от скруглённого конца (там тоньше). Один миллиметр значит много:
L 50×50×5 весит 3,77 кг/м, L 50×50×6 —
4,47, то есть на 19 % больше.
Быстрая проверка без штангенциркуля — весы: отрезок известной длины, взвешенный крановыми весами и делённый на длину, должен дать значение, близкое к табличному. Отклонение в несколько процентов укладывается в допуски EN 10056-2 и браком не является; разница в полтора десятка процентов обычно означает другую толщину полки, чем заказывали.
Метры, хлысты и стоимость уголка
Уголок обычно покупают хлыстами по 6 м, реже по 12 м. Тонна L 50×50×5 —
это 265 м, то есть 45
хлыстов по 6 м; тонна L 100×100×10 — 66,7 м.
Стоимость металла — K = L · G · C (метры × масса метра × цена килограмма),
а цена метра — G · C: метр L 40×40×4 стоит 2,42
цены килограмма, метр L 50×50×5 — 3,77.
Таблица пригодится и второй раз, после сварки: горячее цинкование обычно оценивают по массе, поэтому масса конструкции из калькулятора сразу служит основой для расчёта цинкования. Покраску считают иначе — по площади, а у лёгкого уголка её много относительно массы.
Частые вопросы
Сколько весит уголок 50×50×5?
3,77 кг на метр, то есть 22,6 кг на хлысте 6 м. Уголок 40×40×4 весит 2,42 кг/м, а 60×60×6 — 5,42 кг/м.
Почему масса уголка не сходится с формулой (a + b − t) · t?
Потому что формула не знает про радиусы закруглений. У уголка есть закругление во внутреннем углу и на концах полок, поэтому реальное сечение немного другое, чем сумма двух прямоугольников. Для 50×50×5 формула даёт 3,73 кг/м, таблица — 3,77. Разница растёт на толстых профилях, поэтому калькулятор выше берёт значения из таблицы EN 10056-1, а не считает.
Как подобрать толщину углового шва к уголку?
Расчётная толщина a не должна превышать 0,7 толщины более тонкого элемента. Для уголка 50×50×5 это a ≈ 3,5 мм, то есть катет z = 5 мм. Более крупный шов не увеличивает несущую способность соединения, зато вносит больше тепла и крутит элемент.
Сколько весит неравнополочный уголок 100×50×8?
8,97 кг на метр, то есть 53,8 кг на хлысте 6 м. Для сравнения: уголок 100×65×8 весит 9,94 кг/м, а 100×75×8 — 10,6 кг/м.
Весит ли уголок 60×40×6 столько же, сколько 50×50×6?
Практически да: 4,46 против 4,47 кг/м. Масса уголка зависит от суммы полок и толщины, а не от того, равны ли полки: у обоих a + b = 100 мм и t = 6 мм. Различаются они жёсткостью и тем, что к ним можно прикрутить.
Сколько весят уголки 80×80×8 и 100×100×10?
L 80×80×8 — 9,63 кг/м (57,8 кг на 6 м), L 100×100×10 — 15,0 кг/м (90 кг на 6 м). Хлыст 12 м весит соответственно 115,6 и 180 кг.
