Калькулятор массы двутавра
Выберите профиль из сортамента — IPE, INP, HEA или HEB — задайте длину и количество штук. Масса погонного метра не считается по формуле: она берётся из таблицы нормы, поэтому результат сходится с тем, что посчитает металлобаза.
Короткий ответ
Масса двутавра — это масса погонного метра из таблицы, умноженная на длину. Самые спрашиваемые размеры: IPE 100 — 8,1 кг/м, IPE 160 — 15,8 кг/м, IPE 200 — 22,4 кг/м, IPE 300 — 42,2 кг/м, HEB 200 — 61,3 кг/м, HEA 200 — 42,3 кг/м. Перемножать размеры на плотность здесь нельзя: у профиля есть радиусы закруглений в углах, а у INP и UPN ещё и уклон полки, и такой счёт ошибается на несколько процентов.
Таблицы сортамента
Высота h, ширина полки b, толщина стенки
s, толщина полки t, масса метра и площадь сечения
A. Значения номинальные по норме, указанной у каждой таблицы.
Двутавры IPE — EN 10365
| Профиль | h, мм | b, мм | s, мм | t, мм | Масса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3,8 | 5,2 | 6 | 7,64 |
| IPE 100 | 100 | 55 | 4,1 | 5,7 | 8,1 | 10,3 |
| IPE 120 | 120 | 64 | 4,4 | 6,3 | 10,4 | 13,2 |
| IPE 140 | 140 | 73 | 4,7 | 6,9 | 12,9 | 16,4 |
| IPE 160 | 160 | 82 | 5 | 7,4 | 15,8 | 20,1 |
| IPE 180 | 180 | 91 | 5,3 | 8 | 18,8 | 23,9 |
| IPE 200 | 200 | 100 | 5,6 | 8,5 | 22,4 | 28,5 |
| IPE 220 | 220 | 110 | 5,9 | 9,2 | 26,2 | 33,4 |
| IPE 240 | 240 | 120 | 6,2 | 9,8 | 30,7 | 39,1 |
| IPE 270 | 270 | 135 | 6,6 | 10,2 | 36,1 | 45,9 |
| IPE 300 | 300 | 150 | 7,1 | 10,7 | 42,2 | 53,8 |
| IPE 330 | 330 | 160 | 7,5 | 11,5 | 49,1 | 62,6 |
| IPE 360 | 360 | 170 | 8 | 12,7 | 57,1 | 72,7 |
| IPE 400 | 400 | 180 | 8,6 | 13,5 | 66,3 | 84,5 |
| IPE 450 | 450 | 190 | 9,4 | 14,6 | 77,6 | 98,8 |
| IPE 500 | 500 | 200 | 10,2 | 16 | 90,7 | 116 |
| IPE 550 | 550 | 210 | 11,1 | 17,2 | 106 | 134 |
| IPE 600 | 600 | 220 | 12 | 19 | 122 | 156 |
Двутавры INP (нормальные) — DIN 1025-1
| Профиль | h, мм | b, мм | s, мм | t, мм | Масса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| INP 80 | 80 | 42 | 3,9 | 5,9 | 5,94 | 7,57 |
| INP 100 | 100 | 50 | 4,5 | 6,8 | 8,34 | 10,6 |
| INP 120 | 120 | 58 | 5,1 | 7,7 | 11,1 | 14,2 |
| INP 140 | 140 | 66 | 5,7 | 8,6 | 14,3 | 18,3 |
| INP 160 | 160 | 74 | 6,3 | 9,5 | 17,9 | 22,8 |
| INP 180 | 180 | 82 | 6,9 | 10,4 | 21,9 | 27,9 |
| INP 200 | 200 | 90 | 7,5 | 11,3 | 26,2 | 33,4 |
| INP 220 | 220 | 98 | 8,1 | 12,2 | 31,1 | 39,5 |
| INP 240 | 240 | 106 | 8,7 | 13,1 | 36,2 | 46,1 |
| INP 260 | 260 | 113 | 9,4 | 14,1 | 41,9 | 53,3 |
| INP 280 | 280 | 119 | 10,1 | 15,2 | 47,9 | 61 |
| INP 300 | 300 | 125 | 10,8 | 16,2 | 54,2 | 69 |
Двутавры HEA — EN 10365
| Профиль | h, мм | b, мм | s, мм | t, мм | Масса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| HEA 100 | 96 | 100 | 5 | 8 | 16,7 | 21,2 |
| HEA 120 | 114 | 120 | 5 | 8 | 19,9 | 25,3 |
| HEA 140 | 133 | 140 | 5,5 | 8,5 | 24,7 | 31,4 |
| HEA 160 | 152 | 160 | 6 | 9 | 30,4 | 38,8 |
| HEA 180 | 171 | 180 | 6 | 9,5 | 35,5 | 45,3 |
| HEA 200 | 190 | 200 | 6,5 | 10 | 42,3 | 53,8 |
| HEA 220 | 210 | 220 | 7 | 11 | 50,5 | 64,3 |
| HEA 240 | 230 | 240 | 7,5 | 12 | 60,3 | 76,8 |
| HEA 260 | 250 | 260 | 7,5 | 12,5 | 68,2 | 86,8 |
| HEA 280 | 270 | 280 | 8 | 13 | 76,4 | 97,3 |
| HEA 300 | 290 | 300 | 8,5 | 14 | 88,3 | 112 |
| HEA 320 | 310 | 300 | 9 | 15,5 | 97,6 | 124 |
| HEA 340 | 330 | 300 | 9,5 | 16,5 | 105 | 133 |
| HEA 360 | 350 | 300 | 10 | 17,5 | 112 | 143 |
| HEA 400 | 390 | 300 | 11 | 19 | 125 | 159 |
| HEA 450 | 440 | 300 | 11,5 | 21 | 140 | 178 |
| HEA 500 | 490 | 300 | 12 | 23 | 155 | 198 |
| HEA 550 | 540 | 300 | 12,5 | 24 | 166 | 212 |
| HEA 600 | 590 | 300 | 13 | 25 | 178 | 226 |
Двутавры HEB — EN 10365
| Профиль | h, мм | b, мм | s, мм | t, мм | Масса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| HEB 100 | 100 | 100 | 6 | 10 | 20,4 | 26 |
| HEB 120 | 120 | 120 | 6,5 | 11 | 26,7 | 34 |
| HEB 140 | 140 | 140 | 7 | 12 | 33,7 | 43 |
| HEB 160 | 160 | 160 | 8 | 13 | 42,6 | 54,3 |
| HEB 180 | 180 | 180 | 8,5 | 14 | 51,2 | 65,3 |
| HEB 200 | 200 | 200 | 9 | 15 | 61,3 | 78,1 |
| HEB 220 | 220 | 220 | 9,5 | 16 | 71,5 | 91 |
| HEB 240 | 240 | 240 | 10 | 17 | 83,2 | 106 |
| HEB 260 | 260 | 260 | 10 | 17,5 | 93 | 118 |
| HEB 280 | 280 | 280 | 10,5 | 18 | 103 | 131 |
| HEB 300 | 300 | 300 | 11 | 19 | 117 | 149 |
| HEB 320 | 320 | 300 | 11,5 | 20,5 | 127 | 161 |
| HEB 340 | 340 | 300 | 12 | 21,5 | 134 | 171 |
| HEB 360 | 360 | 300 | 12,5 | 22,5 | 142 | 181 |
| HEB 400 | 400 | 300 | 13,5 | 24 | 155 | 198 |
| HEB 450 | 450 | 300 | 14 | 26 | 171 | 218 |
| HEB 500 | 500 | 300 | 14,5 | 28 | 187 | 239 |
| HEB 550 | 550 | 300 | 15 | 29 | 199 | 254 |
| HEB 600 | 600 | 300 | 15,5 | 30 | 212 | 270 |

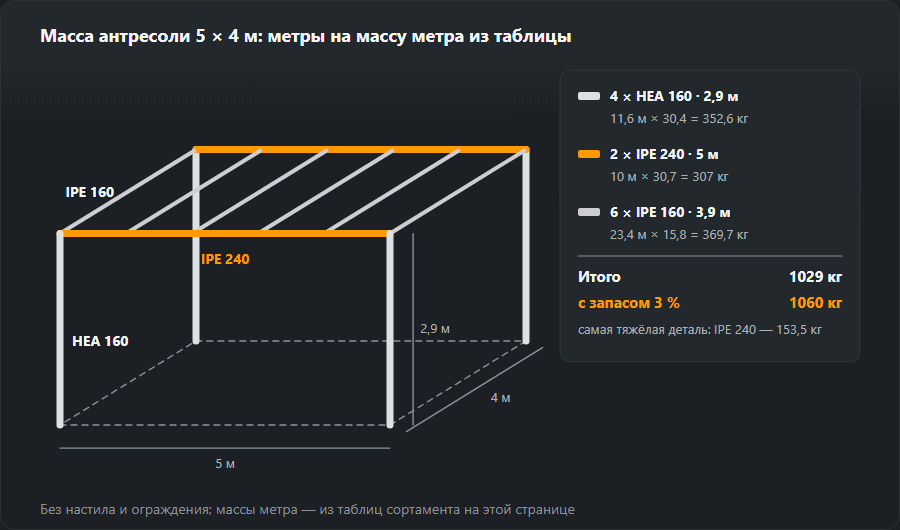

У проката есть допуски: EN 10034 разрешает отклонения размеров сечения, а масса партии может отличаться от номинальной на несколько процентов. Для расчёта и оплаты берут массу из сертификата на изделие — таблица нужна для проектирования, предварительной сметы и подбора подъёмных средств.
IPE, INP, HEA и HEB — профили по европейским нормам, те самые, что лежат на складах в Польше, Германии и по всему ЕС. Двутавры по ГОСТ и ДСТУ (20Б1, 30Ш1, 25К1) обозначаются иначе и имеют другие размеры сечения: прямого пересчёта «номер в номер» между двумя системами нет, массу такого профиля берут из своего сортамента.
IPE, INP, HEA, HEB — чем различаются
IPE — двутавр с параллельными полками и узкой полкой. Ширина примерно вполовину высоты, полки параллельны, сечение оптимизировано на изгиб в одной плоскости. Это основная балка перекрытия и ригель рамы.
INP (двутавр нормальный) — более старая форма с полкой, уклонённой внутрь на 14 %. До сих пор встречается в конструкциях прошлых лет и в прокате вне европейской нормы. Наклонная поверхность мешает опереть плоский лист и требует косых шайб под болты.
HEA и HEB — широкополочные двутавры: ширина полки равна высоте или близка к ней. HEA — облегчённая версия, HEB — основная, тяжелее и жёстче. Идут на колонны и всюду, где нагрузка действует в двух плоскостях. Внимание к нумерации: у HEA 200 фактическая высота 190 мм, а у HEB 200 — ровно 200 мм.
Что из этого следует сварщику
Толщина полки решает вопрос технологии сильнее, чем номер профиля. У IPE 200 полка 8,5 мм — угловой шов без разделки, один-два прохода. У HEB 200 полка 15 мм, а у HEB 300 — 19 мм: здесь нужна разделка, несколько проходов и контроль погонной энергии, а для стали с повышенным углеродным эквивалентом ещё и предварительный подогрев.
Второе — масса. Шестиметровый HEB 300 весит 700 кг: такой элемент не поворачивают руками и не прихватывают «на одну точку». Посчитанная выше масса — это одновременно подбор стропа и проверка, удержится ли вообще нужное положение шва или придётся варить в вынужденном положении.
Третье — сколько наплавленного металла уйдёт на соединение. Сечение разделки и длину шва пересчитает калькулятор расхода электродов, а полную стоимость метра шва вместе с газом и работой — калькулятор стоимости шва.
Частые вопросы
Сколько весит двутавр IPE 200 длиной 6 м?
IPE 200 весит 22,4 кг на метр, значит хлыст 6 м — 134 кг. Для сравнения HEB 200 при той же высоте весит 61,3 кг/м, то есть 368 кг на 6 м — почти втрое больше.
Чем IPE отличается от HEB при одинаковой высоте?
У IPE узкая полка (ширина примерно вполовину высоты), и он работает как балка на изгиб в одной плоскости. У HEB полка равна высоте, он держит нагрузку в двух направлениях и потому идёт на колонны. Для сварки разница ощутима: полка HEB 200 имеет 15 мм толщины, у IPE 200 — 8,5 мм, поэтому первый требует разделки и часто предварительного подогрева, а второй нет.
Почему масса из таблицы не совпадает с взвешенной?
Потому что в таблице значение номинальное, а прокатный стан работает в допусках: EN 10034 разрешает отклонения высоты, ширины и толщины полки, а для партии — отклонение массы до нескольких процентов. Для расчёта с поставщиком берут массу из сертификата, а не из таблицы.
