Kalkulator masy dwuteownika
Wybierz profil z sortamentu — IPE, INP, HEA albo HEB — podaj długość i ilość sztuk. Masa metra bieżącego nie jest liczona ze wzoru: brana jest z tablicy normy, dlatego wynik zgadza się z tym, co policzy hurtownia.
Krótka odpowiedź
Masa dwuteownika to masa metra bieżącego z tablicy razy długość. Najczęściej pytane rozmiary: IPE 100 — 8,1 kg/m, IPE 160 — 15,8 kg/m, IPE 200 — 22,4 kg/m, IPE 300 — 42,2 kg/m, HEB 200 — 61,3 kg/m, HEA 200 — 42,3 kg/m. Mnożenie wymiarów przez gęstość tu nie działa: profil ma promienie zaokrągleń w narożach, a INP i UPN dodatkowo uklonioną półkę, i taki rachunek myli się o kilka procent.
Tablice sortamentu
Wysokość h, szerokość stopki b, grubość środnika
s, grubość pasa t, masa metra i pole przekroju
A. Wartości nominalne wg normy podanej przy każdej tablicy.
Dwuteowniki IPE — EN 10365
| Profil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3,8 | 5,2 | 6 | 7,64 |
| IPE 100 | 100 | 55 | 4,1 | 5,7 | 8,1 | 10,3 |
| IPE 120 | 120 | 64 | 4,4 | 6,3 | 10,4 | 13,2 |
| IPE 140 | 140 | 73 | 4,7 | 6,9 | 12,9 | 16,4 |
| IPE 160 | 160 | 82 | 5 | 7,4 | 15,8 | 20,1 |
| IPE 180 | 180 | 91 | 5,3 | 8 | 18,8 | 23,9 |
| IPE 200 | 200 | 100 | 5,6 | 8,5 | 22,4 | 28,5 |
| IPE 220 | 220 | 110 | 5,9 | 9,2 | 26,2 | 33,4 |
| IPE 240 | 240 | 120 | 6,2 | 9,8 | 30,7 | 39,1 |
| IPE 270 | 270 | 135 | 6,6 | 10,2 | 36,1 | 45,9 |
| IPE 300 | 300 | 150 | 7,1 | 10,7 | 42,2 | 53,8 |
| IPE 330 | 330 | 160 | 7,5 | 11,5 | 49,1 | 62,6 |
| IPE 360 | 360 | 170 | 8 | 12,7 | 57,1 | 72,7 |
| IPE 400 | 400 | 180 | 8,6 | 13,5 | 66,3 | 84,5 |
| IPE 450 | 450 | 190 | 9,4 | 14,6 | 77,6 | 98,8 |
| IPE 500 | 500 | 200 | 10,2 | 16 | 90,7 | 116 |
| IPE 550 | 550 | 210 | 11,1 | 17,2 | 106 | 134 |
| IPE 600 | 600 | 220 | 12 | 19 | 122 | 156 |
Dwuteowniki INP (normalne) — DIN 1025-1
| Profil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| INP 80 | 80 | 42 | 3,9 | 5,9 | 5,94 | 7,57 |
| INP 100 | 100 | 50 | 4,5 | 6,8 | 8,34 | 10,6 |
| INP 120 | 120 | 58 | 5,1 | 7,7 | 11,1 | 14,2 |
| INP 140 | 140 | 66 | 5,7 | 8,6 | 14,3 | 18,3 |
| INP 160 | 160 | 74 | 6,3 | 9,5 | 17,9 | 22,8 |
| INP 180 | 180 | 82 | 6,9 | 10,4 | 21,9 | 27,9 |
| INP 200 | 200 | 90 | 7,5 | 11,3 | 26,2 | 33,4 |
| INP 220 | 220 | 98 | 8,1 | 12,2 | 31,1 | 39,5 |
| INP 240 | 240 | 106 | 8,7 | 13,1 | 36,2 | 46,1 |
| INP 260 | 260 | 113 | 9,4 | 14,1 | 41,9 | 53,3 |
| INP 280 | 280 | 119 | 10,1 | 15,2 | 47,9 | 61 |
| INP 300 | 300 | 125 | 10,8 | 16,2 | 54,2 | 69 |
Dwuteowniki HEA — EN 10365
| Profil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| HEA 100 | 96 | 100 | 5 | 8 | 16,7 | 21,2 |
| HEA 120 | 114 | 120 | 5 | 8 | 19,9 | 25,3 |
| HEA 140 | 133 | 140 | 5,5 | 8,5 | 24,7 | 31,4 |
| HEA 160 | 152 | 160 | 6 | 9 | 30,4 | 38,8 |
| HEA 180 | 171 | 180 | 6 | 9,5 | 35,5 | 45,3 |
| HEA 200 | 190 | 200 | 6,5 | 10 | 42,3 | 53,8 |
| HEA 220 | 210 | 220 | 7 | 11 | 50,5 | 64,3 |
| HEA 240 | 230 | 240 | 7,5 | 12 | 60,3 | 76,8 |
| HEA 260 | 250 | 260 | 7,5 | 12,5 | 68,2 | 86,8 |
| HEA 280 | 270 | 280 | 8 | 13 | 76,4 | 97,3 |
| HEA 300 | 290 | 300 | 8,5 | 14 | 88,3 | 112 |
| HEA 320 | 310 | 300 | 9 | 15,5 | 97,6 | 124 |
| HEA 340 | 330 | 300 | 9,5 | 16,5 | 105 | 133 |
| HEA 360 | 350 | 300 | 10 | 17,5 | 112 | 143 |
| HEA 400 | 390 | 300 | 11 | 19 | 125 | 159 |
| HEA 450 | 440 | 300 | 11,5 | 21 | 140 | 178 |
| HEA 500 | 490 | 300 | 12 | 23 | 155 | 198 |
| HEA 550 | 540 | 300 | 12,5 | 24 | 166 | 212 |
| HEA 600 | 590 | 300 | 13 | 25 | 178 | 226 |
Dwuteowniki HEB — EN 10365
| Profil | h, mm | b, mm | s, mm | t, mm | Masa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| HEB 100 | 100 | 100 | 6 | 10 | 20,4 | 26 |
| HEB 120 | 120 | 120 | 6,5 | 11 | 26,7 | 34 |
| HEB 140 | 140 | 140 | 7 | 12 | 33,7 | 43 |
| HEB 160 | 160 | 160 | 8 | 13 | 42,6 | 54,3 |
| HEB 180 | 180 | 180 | 8,5 | 14 | 51,2 | 65,3 |
| HEB 200 | 200 | 200 | 9 | 15 | 61,3 | 78,1 |
| HEB 220 | 220 | 220 | 9,5 | 16 | 71,5 | 91 |
| HEB 240 | 240 | 240 | 10 | 17 | 83,2 | 106 |
| HEB 260 | 260 | 260 | 10 | 17,5 | 93 | 118 |
| HEB 280 | 280 | 280 | 10,5 | 18 | 103 | 131 |
| HEB 300 | 300 | 300 | 11 | 19 | 117 | 149 |
| HEB 320 | 320 | 300 | 11,5 | 20,5 | 127 | 161 |
| HEB 340 | 340 | 300 | 12 | 21,5 | 134 | 171 |
| HEB 360 | 360 | 300 | 12,5 | 22,5 | 142 | 181 |
| HEB 400 | 400 | 300 | 13,5 | 24 | 155 | 198 |
| HEB 450 | 450 | 300 | 14 | 26 | 171 | 218 |
| HEB 500 | 500 | 300 | 14,5 | 28 | 187 | 239 |
| HEB 550 | 550 | 300 | 15 | 29 | 199 | 254 |
| HEB 600 | 600 | 300 | 15,5 | 30 | 212 | 270 |

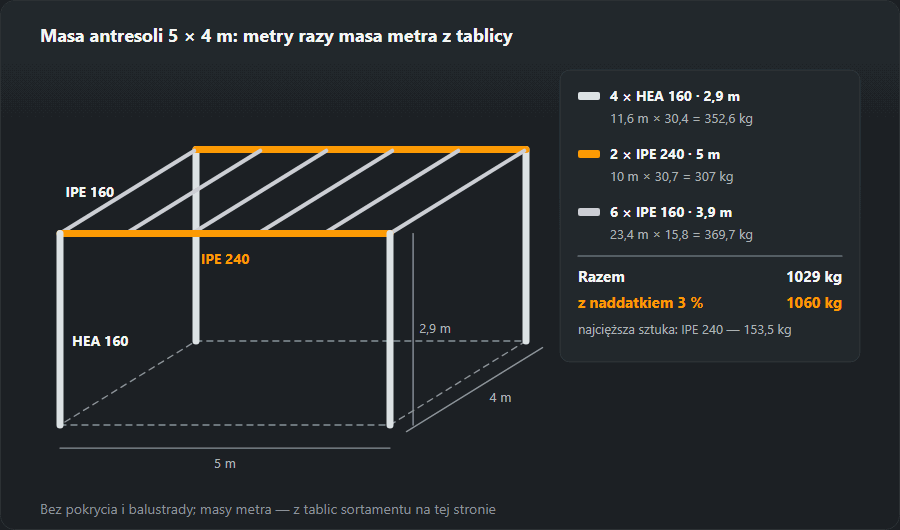

Walcowanie ma tolerancje: EN 10034 dopuszcza odchyłki wymiarów przekroju, a masa partii może różnić się od nominalnej o kilka procent. Do wyceny i rozliczenia bierze się masę z atestu wyrobu — tablica służy do projektowania, kosztorysu wstępnego i doboru sprzętu do podnoszenia.
IPE, INP, HEA, HEB — czym się różnią
IPE — dwuteownik równoległościenny o wąskiej stopce. Szerokość to mniej więcej połowa wysokości, pasy są równoległe, przekrój zoptymalizowany na zginanie w jednej płaszczyźnie. To podstawowa belka stropowa i rygiel ramy.
INP (dwuteownik normalny) — starszy kształt z półką uklonioną wewnątrz o 14 %. Nadal spotykany w konstrukcjach z lat poprzednich i w wyrobach hutniczych spoza normy europejskiej. Pochylona powierzchnia utrudnia oparcie płaskiej blachy i wymaga podkładek pod śruby.
HEA i HEB — dwuteowniki szerokostopowe: szerokość stopki równa się wysokości albo jest jej bliska. HEA to wersja lekka, HEB — podstawowa, cięższa i sztywniejsza. Idą na słupy i wszędzie tam, gdzie obciążenie działa w dwóch płaszczyznach. Uwaga na numerację: HEA 200 ma faktyczną wysokość 190 mm, a HEB 200 — dokładnie 200 mm.
Co z tego wynika dla spawacza
Grubość pasa decyduje o technologii bardziej niż numer profilu. Przy IPE 200 pas ma 8,5 mm — spoina pachwinowa bez ukosowania, jeden albo dwa ściegi. Przy HEB 200 pas ma 15 mm, a przy HEB 300 — 19 mm: tu potrzebne jest ukosowanie, kilka ściegów i kontrola energii liniowej, a dla stali o wyższym równoważniku węgla także podgrzewanie wstępne.
Druga rzecz to masa. Sześciometrowy HEB 300 waży 700 kg — takiego elementu nie obraca się ręcznie i nie sczepia „na jeden punkt”. Masa policzona wyżej to jednocześnie dobór zawiesia i sprawdzenie, czy pozycja spawania da się w ogóle utrzymać, czy trzeba spawać w pozycji przymusowej.
Trzecia — ile stopiwa pójdzie na połączenie. Przekrój ukosowania i długość spoiny przeliczy kalkulator zużycia elektrod, a pełny koszt metra spoiny wraz z gazem i robocizną — kalkulator kosztu spoiny.
Częste pytania
Ile waży dwuteownik IPE 200 o długości 6 m?
IPE 200 waży 22,4 kg na metr, więc sztanga 6 m to 134 kg. Dla porównania HEB 200 przy tej samej wysokości waży 61,3 kg/m, czyli 368 kg na 6 m — prawie trzy razy więcej.
Czym różni się IPE od HEB przy tej samej wysokości?
IPE ma wąską stopkę (szerokość mniej więcej połowa wysokości) i pracuje jako belka zginana w jednej płaszczyźnie. HEB ma stopkę równą wysokości i znosi obciążenie w obu kierunkach, dlatego idzie na słupy. Przy spawaniu różnica jest odczuwalna: pas HEB 200 ma 15 mm grubości, IPE 200 — 8,5 mm, więc pierwszy wymaga ukosowania i często podgrzewania wstępnego, a drugi nie.
Dlaczego masa z tablicy różni się od masy zważonej?
Bo tablica podaje wartość nominalną, a walcownia pracuje w tolerancjach: EN 10034 dopuszcza odchyłki wysokości, szerokości i grubości pasa, a dla partii — odchyłkę masy do kilku procent. Do rozliczenia z hurtownią bierze się masę z atestu, a nie z tablicy.
