Ile amperów na elektrodę: prąd wg średnicy i pozycji

Wybierz średnicę elektrody, pozycję spawania i rodzaj otuliny — kalkulator poda zalecany prąd oraz zakres roboczy, w którym łuk pali się stabilnie. Po podaniu grubości materiału sprawdzi dodatkowo, czy średnica elektrody jest dobrana właściwie.

Krótka odpowiedź

W pozycji podolnej: 2,5 mm — 70–100 A, 3,2 mm — 90–140 A, 4,0 mm — 130–190 A. Kalkulator niżej dokłada poprawkę na pozycję i otulinę oraz sprawdza, czy średnica pasuje do grubości.

Opcjonalnie — do sprawdzenia średnicy

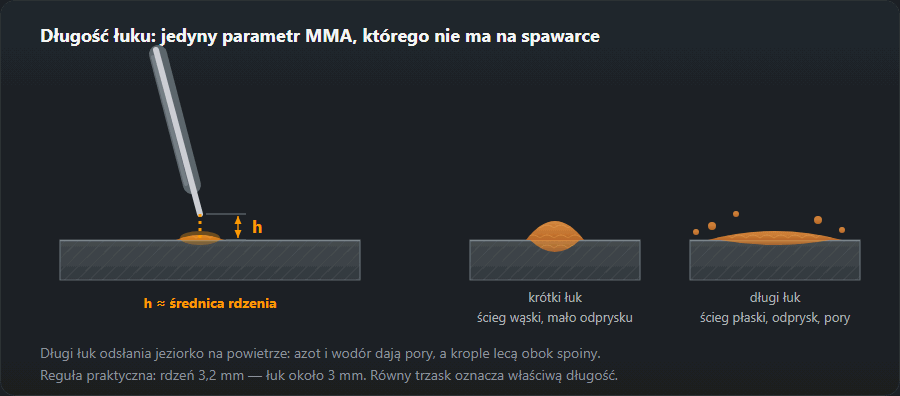

Długość łuku przy elektrodzie otulonej: wymiar h przy pochylonej elektrodzie i dwa ściegi w przekroju — wąski i płaski z odpryskiem
Długości łuku nie ustawi się pokrętłem: trzyma ją ręka. Reguła jest prosta — łuk długi jak średnica rdzenia.

Pobierz schemat: SVG · PNG

Jak to liczymy

Podstawą jest empiryczna zależność prądu od średnicy elektrody. Najczęściej stosowany wzór dla elektrod 3–6 mm wygląda tak:

I = (20 + 6·d) · d, gdzie d to średnica elektrody w mm.

Dla elektrod cienkich (1,6–2,5 mm) wzór zawyża wynik, dlatego stosuje się tam I = 30·d. Kalkulator nie liczy z jednego wzoru na ślepo — bierze zakres tabelaryczny dla każdej średnicy i nakłada na niego poprawki.

Zakres bazowy w pozycji podolnej

Średnica, mmPrąd, AŚrodek, AGrubość materiału, mm
1,640–60501–2
2,050–80651,5–3
2,570–100852–4
3,080–1301053–5
3,290–1401153–6
4,0130–1901606–12
5,0180–25021010–20
6,0230–320270od 16

Poprawki

  • Pozycja spawania. Podolna — 1,0; naścienna — 0,9; pionowa — 0,85; sufitowa — 0,8. Zasada jest prosta: im większe ryzyko, że jeziorko spłynie, tym mniejsze musi być jeziorko.
  • Otulina. Rutylowa — 1,0; zasadowa — 1,05; celulozowa — 0,95.
  • Długość łuku. Utrzymuje się w granicach 0,8–1,0 średnicy elektrody. Łuk zbyt długi to rozprysk i pory, zbyt krótki — przyklejanie.
Sprawdź w karcie elektrody

Producenci podają własny zakres prądu wprost na opakowaniu i bywa on o 10–15 % inny niż tabelaryczny. Jeśli zakres na opakowaniu jest — ma pierwszeństwo przed każdym wzorem.

Jak poznać, że prąd jest źle dobrany

ObjawPrzyczynaCo zrobić
Elektroda przykleja się, łuk gaśniePrąd za niskiDodać 10–15 A
Spoina wąska, wysoka, z brakiem przetopuPrąd za niskiDodać prąd lub zwolnić prowadzenie
Dużo rozprysku, elektroda się czerwieniPrąd za wysokiUjąć 10–20 A, wziąć cieńszą elektrodę
Przepalenia, podtopienia na krawędziachPrąd za wysokiUjąć prąd, krócej zatrzymywać się na krawędzi
Jeziorko spływa w pioniePrąd za wysoki dla pozycjiObniżyć o 15 % względem podolnej

Biegunowość

Przy prądzie stałym biegunowość prosta (DC−, elektroda na minusie) mniej nagrzewa elektrodę, a więcej ciepła oddaje do materiału — stosuje się ją przy napawaniu i grubym materiale. Biegunowość odwrotna (DC+, elektroda na plusie) mocniej nagrzewa elektrodę i daje głębszy przetop dla większości elektrod otulonych; dla otuliny zasadowej jest obowiązkowa. Przy prądzie przemiennym biegunowość nie ma znaczenia, ale elektrody zasadowe pracują na nim słabo.

Jaki prąd do elektrody 2, 2,5, 3, 3,2 i 4 mm

Niżej te same liczby, które podaje kalkulator, dla elektrody rutylowej. Otulina zasadowa dodaje 5 %, celulozowa odejmuje 5 %.

Elektroda 2 mm

Podolna — 50–80 A, środek 65 A; pionowa — 45–70 A; sufitowa — 40–65 A. Materiał 1,5–3 mm: profile zamknięte, kątowniki, cienka blacha. Przy dwójce szczególnie widać, jak cienki materiał „ucieka” przy nadmiarowych 10 A, więc zaczynaj od środka.

Elektroda 2,5 mm

Podolna — 70–100 A, środek 85 A; naścienna — 65–90 A; pionowa — 60–85 A; sufitowa — 55–80 A. Zasadową w podolnej — 75–105 A. Materiał 2–4 mm. Najpopularniejsza średnica do domowych inwertorów i spawania w pozycjach.

Elektroda 3 i 3,2 mm

Trójka w podolnej — 80–130 A, środek 105 A, w pionie — 70–110 A. Dla 3,2 mm zakres jest wyższy: podolna — 90–140 A, naścienna — 80–125 A, pionowa — 75–120 A, sufitowa — 70–110 A; zasadowa 3,2 w podolnej — 95–145 A. Materiał 3–6 mm.

Elektroda 4 mm

Podolna — 130–190 A, środek 160 A; naścienna — 115–170 A; pionowa — 110–160 A; sufitowa — 105–150 A; zasadowa w podolnej — 135–200 A. Materiał 6–12 mm. Sprawdź, czy spawarka utrzyma taki prąd przy potrzebnym cyklu pracy: domowy inwerter 160 A z czwórką pracuje na granicy.

Elektroda 5 mm

Podolna — 180–250 A, naścienna — 160–225 A. W pionie i na suficie piątką się nie spawa: jeziorko jest za duże. Materiał 10–20 mm, ściegi wypełniające.

Przykłady ustawień

  • Furtka z profilu o ściance 2 mm. Elektroda 2,0 mm, rutyl. Spoiny poziome w podolnej — około 65 A (zakres 50–80), pionowe styki słupków — około 55 A (45–70).
  • Styk blachy 8 mm elektrodami zasadowymi. Grań — 3,2 mm, zakres 95–145 A, przy grani bliżej dolnej granicy. Wypełnienie — 4 mm, 135–200 A, kalkulator zaproponuje 170 A.
  • Spoina sufitowa na blasze 6 mm. Zasadowa 3,2 mm — 75–120 A, środek około 95 A. Łuk krótki.
  • Spoina naścienna, blacha 5 mm. Rutylowa 3,2 mm — 80–125 A, około 105 A.

Ustawienie na odpadzie w pięć minut

  1. Ustaw prąd, który podał kalkulator — środek zakresu.
  2. Weź odpad tej samej grubości i połóż ścieg w tej samej pozycji, w jakiej będzie spoina.
  3. Obejrzyj ścieg i posłuchaj łuku: równy syk, ścieg łagodnie przechodzi w materiał — prąd jest dobry.
  4. Klei się, ścieg wąski i garbaty — dodaj 10–15 A. Rozprysk, podtopienia, elektroda się czerwieni — ujmij 10–20 A.
  5. Spal elektrodę do końca: jeśli ostatnia jedna trzecia rozżarza się do czerwoności i otulina odpada, prąd jest na górnej granicy, nawet gdy początek był dobry.

Za duży i za mały prąd: jak to wygląda

Za mało prądu. Łuk cichy, rwie się, elektroda się klei. Ścieg wysoki, wąski, „leży” na powierzchni i nie jest wtopiony w brzegi; żużel miesza się z metalem i słabo schodzi. Na przekroju — brak przetopu grani.

Za dużo prądu. Łuk huczy, rozprysk leci daleko, na brzegach podtopienia, na cienkim materiale — przepalenia. Elektroda pod koniec się rozżarza, otulina pęka i odpada, zanim rdzeń się dopali. W pionie jeziorko spływa.

Gdy spoina już wychodzi, przyda się rachunek zużycia — ile sztuk i kilogramów pójdzie na robotę, pokaże kalkulator zużycia elektrod. Jeśli klei się przy dobrym prądzie, przyczyny rozbiera artykuł dlaczego elektroda się przykleja.

Częste pytania

Jaki prąd ustawić na elektrodę 3 mm?

W pozycji podolnej elektrodą rutylową 3,0 mm — 80–130 A, środek zakresu około 105 A. Dla 3,2 mm zakres przesuwa się na 90–140 A. W pozycji pionowej prąd obniża się o około 15 %, w sufitowej o 20 %.

Dlaczego elektrody zasadowe wymagają wyższego prądu?

Otulina zasadowa topi się trudniej, a żużel jest gęstszy, więc potrzebny jest twardszy reżim: praktyczna poprawka to plus 5 % prądu i obowiązkowa biegunowość DC+. Elektrody rutylowe pracują spokojnie także na prądzie przemiennym.

Czy można spawać elektrodą 4 mm blachę 2 mm?

Nie. Minimalny prąd dla czwórki to około 130 A — dwumilimetrowa blacha przy takim prądzie zostanie przepalona. Do 2 mm bierze się elektrodę 2,0 mm i prąd 50–80 A, spawając z przerywaniem łuku lub krótkimi odcinkami.

Jaki prąd do elektrody 2,5?

Rutylową w pozycji podolnej — 70–100 A, środek około 85 A. W pionie — 60–85 A, na suficie — 55–80 A. Zasadową 2,5 w podolnej — 75–105 A. To elektroda do materiału 2–4 mm.

Jaki prąd do elektrody 2 mm?

W pozycji podolnej — 50–80 A, środek około 65 A. W pionie — 45–70 A, na suficie — 40–65 A. Dwójką spawa się materiał 1,5–3 mm: profile, cienką blachę, łaty.

Czy można spawać elektrodą 3,2 na 70 A?

W pozycji podolnej nie: dolna granica dla 3,2 mm to 90 A, poniżej elektroda będzie się kleić, a spoina wyjdzie wąska i bez przetopu. Nawet na suficie zakres zaczyna się od 70 A. Jeśli spawarka nie daje więcej, weź elektrodę 2,5 mm.

Autor: , spawacz i ślusarz konstrukcji stalowych Aktualizacja:
