Quanto pesa uma viga IPE, HEA ou HEB por metro e por peça

Massa por metro: IPE 200 — 22,4 kg/m; HEB 200 — 61,3 kg/m; HEA 200 — 42,3 kg/m. Uma barra de 6 m de HEB 200 tem 367,8 kg e uma de 12 m, 735,6 kg; as restantes medidas estão abaixo, cada uma com a resposta pronta. Escolha o perfil do sortido — IPE, INP, HEA ou HEB — e indique o comprimento e o número de peças. A massa por metro não é calculada por uma fórmula: é lida da tabela da norma, e por isso o resultado coincide com o que o armazém factura.

Resposta curta

O peso de uma viga é a massa por metro da tabela multiplicada pelo comprimento. As medidas mais perguntadas: IPE 100 — 8,1 kg/m, IPE 160 — 15,8 kg/m, IPE 200 — 22,4 kg/m, IPE 300 — 42,2 kg/m, HEB 200 — 61,3 kg/m, HEA 200 — 42,3 kg/m. Multiplicar as medidas pela massa volúmica não resulta aqui: o perfil tem raios de concordância na ligação da alma ao banzo, e a INP e a UPN têm ainda o banzo inclinado, pelo que essa conta se afasta alguns por cento.

Peso de vigas IPE, HEA e HEB: as medidas mais procuradas

Abaixo estão as medidas mais perguntadas, cada uma com a sua âncora (por exemplo #heb-200). O peso da barra de 6 e 12 m, os metros por tonelada e a comparação com a série vizinha vêm da mesma tabela da calculadora.

Peso da viga IPE 160 por metro — 15,8 kg/m

O IPE 160 pesa 15,8 kg por metro linear: uma barra de 6 m tem 94,8 kg, uma de 12 m, 189,6 kg, e uma tonelada dá para cerca de 63,3 m deste perfil. Secção 160 × 82 mm, alma 5 mm, banzo 7,4 mm, área 20,1 cm². O HEA 160 é 92 % mais pesado (30,4 kg/m).

Peso da viga IPE 200 por metro — 22,4 kg/m

O IPE 200 pesa 22,4 kg por metro linear: uma barra de 6 m tem 134,4 kg, uma de 12 m, 268,8 kg, e uma tonelada dá para cerca de 44,6 m deste perfil. Secção 200 × 100 mm, alma 5,6 mm, banzo 8,5 mm, área 28,5 cm². O HEA 200 é 89 % mais pesado (42,3 kg/m).

Peso da viga IPE 240 por metro — 30,7 kg/m

O IPE 240 pesa 30,7 kg por metro linear: uma barra de 6 m tem 184,2 kg, uma de 12 m, 368,4 kg, e uma tonelada dá para cerca de 32,6 m deste perfil. Secção 240 × 120 mm, alma 6,2 mm, banzo 9,8 mm, área 39,1 cm². O HEA 240 é 96 % mais pesado (60,3 kg/m).

Peso da viga IPE 270 por metro — 36,1 kg/m

O IPE 270 pesa 36,1 kg por metro linear: uma barra de 6 m tem 216,6 kg, uma de 12 m, 433,2 kg, e uma tonelada dá para cerca de 27,7 m deste perfil. Secção 270 × 135 mm, alma 6,6 mm, banzo 10,2 mm, área 45,9 cm².

Peso da viga IPE 300 por metro — 42,2 kg/m

O IPE 300 pesa 42,2 kg por metro linear: uma barra de 6 m tem 253,2 kg, uma de 12 m, 506,4 kg, e uma tonelada dá para cerca de 23,7 m deste perfil. Secção 300 × 150 mm, alma 7,1 mm, banzo 10,7 mm, área 53,8 cm². O HEA 300 é 109 % mais pesado (88,3 kg/m).

Peso da viga IPE 360 por metro — 57,1 kg/m

O IPE 360 pesa 57,1 kg por metro linear: uma barra de 6 m tem 342,6 kg, uma de 12 m, 685,2 kg, e uma tonelada dá para cerca de 17,5 m deste perfil. Secção 360 × 170 mm, alma 8 mm, banzo 12,7 mm, área 72,7 cm². O HEA 360 é 96 % mais pesado (112 kg/m).

Peso da viga HEA 100 por metro — 16,7 kg/m

O HEA 100 pesa 16,7 kg por metro linear: uma barra de 6 m tem 100,2 kg, uma de 12 m, 200,4 kg, e uma tonelada dá para cerca de 59,9 m deste perfil. Secção 96 × 100 mm, alma 5 mm, banzo 8 mm, área 21,2 cm². Atenção: a altura real é 96 mm, não 100. O HEB 100 é 22 % mais pesado (20,4 kg/m).

Peso da viga HEA 120 por metro — 19,9 kg/m

O HEA 120 pesa 19,9 kg por metro linear: uma barra de 6 m tem 119,4 kg, uma de 12 m, 238,8 kg, e uma tonelada dá para cerca de 50,3 m deste perfil. Secção 114 × 120 mm, alma 5 mm, banzo 8 mm, área 25,3 cm². Atenção: a altura real é 114 mm, não 120. O HEB 120 é 34 % mais pesado (26,7 kg/m).

Peso da viga HEA 200 por metro — 42,3 kg/m

O HEA 200 pesa 42,3 kg por metro linear: uma barra de 6 m tem 253,8 kg, uma de 12 m, 507,6 kg, e uma tonelada dá para cerca de 23,6 m deste perfil. Secção 190 × 200 mm, alma 6,5 mm, banzo 10 mm, área 53,8 cm². Atenção: a altura real é 190 mm, não 200. O HEB 200 é 45 % mais pesado (61,3 kg/m).

Peso da viga HEA 220 por metro — 50,5 kg/m

O HEA 220 pesa 50,5 kg por metro linear: uma barra de 6 m tem 303 kg, uma de 12 m, 606 kg, e uma tonelada dá para cerca de 19,8 m deste perfil. Secção 210 × 220 mm, alma 7 mm, banzo 11 mm, área 64,3 cm². Atenção: a altura real é 210 mm, não 220. O HEB 220 é 42 % mais pesado (71,5 kg/m).

Peso da viga HEA 260 por metro — 68,2 kg/m

O HEA 260 pesa 68,2 kg por metro linear: uma barra de 6 m tem 409,2 kg, uma de 12 m, 818,4 kg, e uma tonelada dá para cerca de 14,7 m deste perfil. Secção 250 × 260 mm, alma 7,5 mm, banzo 12,5 mm, área 86,8 cm². Atenção: a altura real é 250 mm, não 260. O HEB 260 é 36 % mais pesado (93 kg/m).

Peso da viga HEB 200 por metro — 61,3 kg/m

O HEB 200 pesa 61,3 kg por metro linear: uma barra de 6 m tem 367,8 kg, uma de 12 m, 735,6 kg, e uma tonelada dá para cerca de 16,3 m deste perfil. Secção 200 × 200 mm, alma 9 mm, banzo 15 mm, área 78,1 cm². O HEA 200 é 31 % mais leve (42,3 kg/m).

Peso da viga HEB 240 por metro — 83,2 kg/m

O HEB 240 pesa 83,2 kg por metro linear: uma barra de 6 m tem 499,2 kg, uma de 12 m, 998,4 kg, e uma tonelada dá para cerca de 12 m deste perfil. Secção 240 × 240 mm, alma 10 mm, banzo 17 mm, área 106 cm². O HEA 240 é 28 % mais leve (60,3 kg/m).

Peso da viga HEB 300 por metro — 117 kg/m

O HEB 300 pesa 117 kg por metro linear: uma barra de 6 m tem 702 kg, uma de 12 m, 1404 kg, e uma tonelada dá para cerca de 8,5 m deste perfil. Secção 300 × 300 mm, alma 11 mm, banzo 19 mm, área 149 cm². O HEA 300 é 25 % mais leve (88,3 kg/m).

Tabelas do sortido

Altura h, largura do banzo b, espessura da alma s, espessura do banzo t, massa por metro e área da secção A. Valores nominais segundo a norma indicada sobre cada tabela.

Perfis IPE — EN 10365

Perfis INP (banzo inclinado) — DIN 1025-1

Perfis HEA — EN 10365

Perfis HEB — EN 10365

IPE, INP, HEA, HEB — em que diferem

IPE — viga de banzos paralelos e estreitos. A largura é cerca de metade da altura, os banzos são paralelos e a secção está optimizada para flexão num plano. É a viga de pavimento e a travessa de pórtico habituais.

INP (viga normal) — a forma antiga, com o banzo inclinado por dentro 14 %. Continua a aparecer em construções de anos anteriores e em produtos laminados fora da norma europeia. A superfície inclinada dificulta o apoio de uma chapa plana e obriga a anilhas em cunha sob os parafusos.

HEA e HEB — vigas de banzo largo: a largura do banzo iguala a altura ou aproxima-se dela. A HEA é a versão leve, a HEB a principal, mais pesada e mais rígida. Vão em pilares e em todo o lado onde a carga actua em dois planos. Atenção à numeração: a HEA 200 tem na realidade 190 mm de altura, ao passo que a HEB 200 tem exactamente 200 mm.

O que daí resulta para o soldador

A espessura do banzo decide o procedimento mais do que o número do perfil. Na IPE 200 o banzo tem 8,5 mm — cordão de ângulo sem preparação, um ou dois passes. Na HEB 200 são 15 mm e na HEB 300 são 19 mm: aí são precisas preparação de bordos, vários passes e controlo da energia de soldadura, e para aços com maior carbono equivalente também pré-aquecimento.

O segundo ponto é a massa. Uma HEB 300 de seis metros pesa 700 kg: isso não se roda à mão nem se aponta «num só ponto». A massa calculada acima é ao mesmo tempo a escolha da linga e a verificação de se a posição de soldadura pretendida se consegue sequer manter, ou se será preciso soldar em posição forçada.

O terceiro é quanto metal depositado leva a junta. A secção da preparação e o comprimento do cordão são convertidos pela calculadora de consumo de eléctrodos, e o custo completo por metro de cordão com gás e mão de obra pela calculadora do custo do cordão.

IPE, HEA ou HEB: quanto custa escolher a série

Com o mesmo número, a série muda o peso — e portanto o preço do aço — várias vezes. Um metro de IPE 200 pesa 22,4 kg, de HEA 200, 42,3 kg, de HEB 200, 61,3 kg, ou seja, 2,7 vezes o IPE. Pedir preço de uma «viga 200» sem a letra da série é aceitar uma diferença de quase três para um.

Mais interessante é o caso inverso: o mesmo peso, outra forma. O IPE 300 (42,2 kg/m) e o HEA 200 (42,3 kg/m) têm praticamente o mesmo aço por metro, mas o primeiro tem 300 mm de altura e o segundo 190 mm. Numa viga de pavimento, à flexão no plano vertical, o IPE alto aproveita esse aço muito melhor; num pilar, que pode encurvar em ambas as direcções, trabalha melhor o banzo largo do HEA.

O terceiro caso é a altura construtiva limitada. Quando o pacote do pavimento não admite um IPE 300, põe-se um perfil de banzo largo mais baixo — e cada centímetro ganho paga-se em aço: o HEB 200 pesa 61,3 kg/m, 45 % mais do que o IPE 300. Se o substituto aguenta a carga decide-o o cálculo segundo o Eurocódigo 3 — esta calculadora dá o peso, não a resistência.

Descarregar o esquema: SVG · PNG

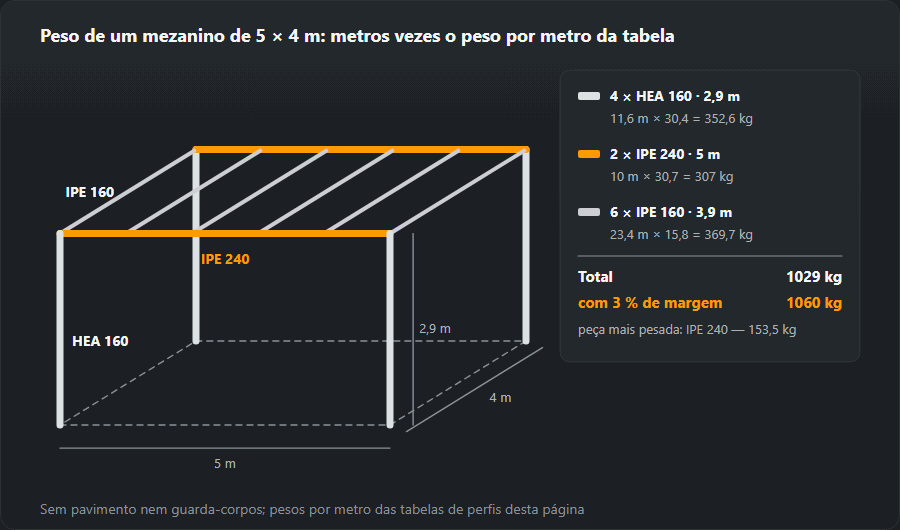

Exemplo resolvido: peso de um mezanino metálico de 5 × 4 m

Quatro pilares em HEA 160 de 2,9 m, duas vigas principais IPE 240 de 5 m e seis vigas secundárias IPE 160 de 3,9 m (sem piso nem guarda-corpos):

• pilares — HEA 160: 4 × 2,9 m = 11,6 m × 30,4 = 352,6 kg
• vigas principais — IPE 240: 2 × 5 m = 10 m × 30,7 = 307 kg
• vigas secundárias — IPE 160: 6 × 3,9 m = 23,4 m × 15,8 = 369,7 kg
• Total: 1029 kg; com 3 % a mais para chapas de ligação, soldadura e sobras — 1060 kg

Deste número saem duas decisões de oficina. A primeira, manuseamento e montagem: a peça isolada mais pesada é a viga IPE 240, com 153,5 kg, que já não se carrega à mão nem sobe para os pilares sem diferencial ou empilhador. A segunda, a compra: os pilares saem de duas barras de 6 m de HEA 160 com sobras de 0,2 m, e as seis vigas IPE 160 de 3,9 m são ou seis barras de 6 m com seis sobras de 2,1 m, ou duas barras de 12 m com três troços cada e só 0,3 m de sobra por barra. A calculadora de corte confirma a distribuição, e as soluções habituais de plataformas e mezaninos estão em plataformas e passadiços.

Descarregar o esquema: SVG · PNG

Metros, barras e custo de uma viga

Uma tonelada de IPE 200 são 44,6 m, isto é, 8 barras de 6 m arredondando para cima; uma tonelada de HEB 300, apenas 8,5 m. Uma única barra de 12 m de HEB 300 pesa 1404 kg — antes de encomendar convém saber com que meio vai ser descarregada e se a ponte rolante do pavilhão a suporta.

Custo do aço: K = Σ (L · G) · C — os metros de cada linha vezes o peso por metro, somados e multiplicados pelo preço do quilo C. Com o mesmo preço por quilo, um metro de HEB 200 custa 2,7 vezes um metro de IPE 200, porque pesa isso a mais. O corte, a furação e a protecção anticorrosiva somam-se à parte: o corte por peça, a pintura por área, não por peso.

Erros típicos no cálculo do peso de uma viga

• «Viga 200» sem série. O IPE 200 pesa 22,4 kg/m e o INP 200, 26,2 kg/m (17 % mais), além de ter outra forma de banzo.
• O número do HEA tomado como altura. O HEA 300 tem 290 mm de altura e o HEA 600, 590 mm. Ao trocar uma viga por outra série, muda a cota de apoio do pavimento.
• Perfil escolhido só pelo peso. O IPE 220 e o INP 200 pesam ambos 26,2 kg/m e são vigas completamente diferentes — por isso a calculadora escolhe pela designação e não pelos quilos.
• HEM calculado como HEB. A série de banzo largo mais pesada, HEM, não consta destas tabelas; com o mesmo número é bem mais pesada do que o HEB, e o seu peso tira-se do catálogo do fabricante.

Autor: Dmitry Frolov, soldador e serralheiro civil Actualizado: 5 de Outubro de 2026
