Calculadora de peso de perfis UPN e UPE
UPN e UPE, todo o sortido de 50 a 400. Escolha o perfil e indique o comprimento e o número de peças — a massa por metro vem da tabela da norma e não de uma fórmula da secção.
Resposta curta
As medidas mais perguntadas: UPN 65 — 7,09 kg/m, UPN 80 — 8,64 kg/m, UPN 100 — 10,6 kg/m, UPN 120 — 13,4 kg/m, UPN 160 — 18,8 kg/m, UPN 200 — 25,3 kg/m. Com a mesma altura, o UPE é 5 a 10 % mais leve até à altura 200 e mais pesado acima de 300, porque aí lhe cresce a espessura da alma.
Tabelas do sortido
Altura h, largura do banzo b, espessura da alma
s, espessura do banzo t, massa por metro e área da
secção A.
Perfis UPN — DIN 1026-1
| Perfil | h, mm | b, mm | s, mm | t, mm | Massa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| UPN 50 | 50 | 38 | 5 | 7 | 5,59 | 7,12 |
| UPN 65 | 65 | 42 | 5,5 | 7,5 | 7,09 | 9,03 |
| UPN 80 | 80 | 45 | 6 | 8 | 8,64 | 11 |
| UPN 100 | 100 | 50 | 6 | 8,5 | 10,6 | 13,5 |
| UPN 120 | 120 | 55 | 7 | 9 | 13,4 | 17 |
| UPN 140 | 140 | 60 | 7 | 10 | 16 | 20,4 |
| UPN 160 | 160 | 65 | 7,5 | 10,5 | 18,8 | 24 |
| UPN 180 | 180 | 70 | 8 | 11 | 22 | 28 |
| UPN 200 | 200 | 75 | 8,5 | 11,5 | 25,3 | 32,2 |
| UPN 220 | 220 | 80 | 9 | 12,5 | 29,4 | 37,4 |
| UPN 240 | 240 | 85 | 9,5 | 13 | 33,2 | 42,3 |
| UPN 260 | 260 | 90 | 10 | 14 | 37,9 | 48,3 |
| UPN 280 | 280 | 95 | 10 | 15 | 41,8 | 53,3 |
| UPN 300 | 300 | 100 | 10 | 16 | 46,2 | 58,8 |
| UPN 320 | 320 | 100 | 14 | 17,5 | 59,5 | 75,8 |
| UPN 350 | 350 | 100 | 14 | 16 | 60,6 | 77,3 |
| UPN 400 | 400 | 110 | 14 | 18 | 71,8 | 91,5 |
Perfis UPE — DIN 1026-2
| Perfil | h, mm | b, mm | s, mm | t, mm | Massa, kg/m | A, cm² |
|---|---|---|---|---|---|---|
| UPE 80 | 80 | 50 | 4 | 7 | 7,9 | 10 |
| UPE 100 | 100 | 55 | 4,5 | 7,5 | 9,82 | 12,5 |
| UPE 120 | 120 | 60 | 5 | 8 | 12,1 | 15,4 |
| UPE 140 | 140 | 65 | 5 | 9 | 14,5 | 18,4 |
| UPE 160 | 160 | 70 | 5,5 | 9,5 | 17 | 21,7 |
| UPE 180 | 180 | 75 | 5,5 | 10,5 | 19,7 | 25,1 |
| UPE 200 | 200 | 80 | 6 | 11 | 22,8 | 29 |
| UPE 220 | 220 | 85 | 6,5 | 12 | 26,6 | 33,9 |
| UPE 240 | 240 | 90 | 7 | 12,5 | 30,2 | 38,5 |
| UPE 270 | 270 | 95 | 7,5 | 13,5 | 35,2 | 44,8 |
| UPE 300 | 300 | 100 | 9,5 | 15 | 44,4 | 56,6 |
| UPE 330 | 330 | 105 | 11 | 16 | 53,2 | 67,8 |
| UPE 360 | 360 | 110 | 12 | 17 | 61,2 | 78 |
| UPE 400 | 400 | 115 | 13,5 | 18 | 72,2 | 92 |
Os desvios de medidas e de massa dos perfis U laminados constam da EN 10279. Dentro de um lote a diferença chega a alguns por cento, pelo que se factura pela massa do certificado e a tabela fica para o projecto, o orçamento e a escolha das lingas.
UPN e UPE são os perfis da DIN 1026 que existem em armazém na UE. Os perfis U da ABNT NBR e os canais C da ASTM A6, correntes no Brasil, formam outra série com outras proporções e outra massa por metro: os números da designação não se traduzem de um sistema para o outro.

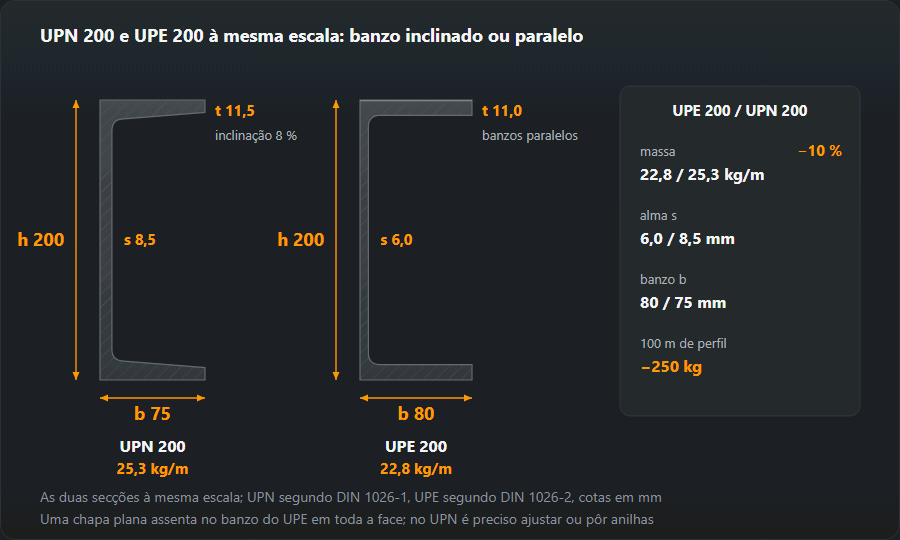

UPN e UPE
UPN (DIN 1026-1) é o perfil U clássico, com o banzo inclinado por dentro 8 %. A forma vem de uma época em que laminar um banzo cónico era tecnicamente mais simples. A consequência é bem prática: a face do banzo não fica paralela à alma, de modo que uma chapa plana assenta apenas pela aresta, e sob um parafuso é precisa uma anilha em cunha ou um assento fresado.
UPE (DIN 1026-2) tem os banzos paralelos. A chapa assenta em toda a face, o cordão de ângulo fica num canto normal e não numa cunha, e é mais fácil de inspeccionar. Com a mesma altura o UPE costuma ser um pouco mais leve e tem maior momento de inércia em relação ao eixo fraco: é um perfil projectado mais tarde e pensado para as ligações de hoje.
Onde se solda
O perfil U aparece sobretudo em três sítios: como madre e travessa do revestimento de fachada, como chassis sob uma máquina e como elemento em caixão formado por dois perfis alma contra alma. Nos três o essencial está na sequência de soldadura e não no cordão em si — uma secção aberta torce-se com o aquecimento de um só lado muito mais do que uma fechada.
A regra prática: os cordões colocam-se alternando os dois lados, por troços, não seguidos de ponta a ponta. Um caixão de dois perfis U aponta-se de 300–400 mm e só depois se solda em troços de 100–150 mm do meio para as pontas. A espessura do cordão segue a peça mais fina das duas — é o que converte a calculadora do cordão de ângulo.
A partir do UPN 320 a espessura do banzo passa os 17 mm e isto deixa de ser trabalho «de um passe»: entram a preparação de bordos, várias camadas e o controlo da energia de soldadura, e com aços de maior carbono equivalente também pré-aquecimento.
Perguntas frequentes
Quanto pesa um UPN 100 de 6 m?
O UPN 100 pesa 10,6 kg/m, portanto uma barra de 6 m dá 63,6 kg. O UPE 100 com a mesma altura pesa 9,82 kg/m, ou seja 58,9 kg: é mais leve porque tem a alma mais fina e os banzos paralelos.
UPN ou UPE?
O UPN tem o banzo inclinado por dentro 8 %, o UPE tem-no paralelo. Onde se aparafusa ou solda uma chapa plana ao banzo, o UPE poupa calços e ajuste. O UPN costuma ser mais barato e estar mais disponível em armazém, e nas alturas maiores tem a alma mais grossa, pelo que aguenta melhor a carga concentrada. Para estruturas soldadas o UPE é normalmente mais cómodo.
Como calculo dois UPN soldados em caixão?
Simplesmente a dobrar: massa do perfil vezes dois vezes o comprimento. Os cordões acrescentam pouco — um metro de cordão de ângulo com a = 4 mm são cerca de 0,13 kg de metal depositado, portanto seis metros dos dois lados dão perto de 1,5 kg. No orçamento isso conta como consumo de material de adição, não como massa da estrutura.
