Калькулятор маси швелера
Маса метра: UPN 100 — 10,6 кг/м; UPN 200 — 25,3 кг/м; UPN 300 — 46,2 кг/м. Хлист 6 м UPN 200 — 151,8 кг, 12 м — 303,6 кг; решта розмірів нижче, у кожного готова відповідь. UPN і UPE, увесь сортамент від 50 до 400. Оберіть профіль, задайте довжину й кількість — маса погонного метра береться з таблиці норми, а не обчислюється за формулою перерізу.
Коротка відповідь
Найчастіше питають: UPN 65 — 7,09 кг/м, UPN 80 — 8,64 кг/м, UPN 100 — 10,6 кг/м, UPN 120 — 13,4 кг/м, UPN 160 — 18,8 кг/м, UPN 200 — 25,3 кг/м. Версії UPE за тієї самої висоти на 4–10 % легші аж до висоти 300 включно; важчий лише UPE 400 — трохи, бо полиці в нього ширші (115 проти 110 мм).
Скільки важить швелер: найзапитуваніші розміри
Масу хлиста 6 і 12 м та кількість метрів у тонні обчислено за тією ж таблицею норми, з якої бере дані калькулятор вище.
Вага швелера UPN 80 на метр — 8,64 кг/м
UPN 80 важить 8,64 кг на погонний метр: хлист 6 м — 51,8 кг, 12 м — 103,7 кг, а в тонні приблизно 116 м такого профілю. Переріз 80 × 45 мм, стінка 6 мм, полиця 8 мм, площа 11 см². UPE 80 легший на 9 % (7,9 кг/м).
Вага швелера UPN 100 на метр — 10,6 кг/м
UPN 100 важить 10,6 кг на погонний метр: хлист 6 м — 63,6 кг, 12 м — 127,2 кг, а в тонні приблизно 94,3 м такого профілю. Переріз 100 × 50 мм, стінка 6 мм, полиця 8,5 мм, площа 13,5 см². UPE 100 легший на 7 % (9,82 кг/м).
Вага швелера UPN 120 на метр — 13,4 кг/м
UPN 120 важить 13,4 кг на погонний метр: хлист 6 м — 80,4 кг, 12 м — 160,8 кг, а в тонні приблизно 74,6 м такого профілю. Переріз 120 × 55 мм, стінка 7 мм, полиця 9 мм, площа 17 см². UPE 120 легший на 10 % (12,1 кг/м).
Вага швелера UPN 140 на метр — 16 кг/м
UPN 140 важить 16 кг на погонний метр: хлист 6 м — 96 кг, 12 м — 192 кг, а в тонні приблизно 62,5 м такого профілю. Переріз 140 × 60 мм, стінка 7 мм, полиця 10 мм, площа 20,4 см². UPE 140 легший на 9 % (14,5 кг/м).
Вага швелера UPN 160 на метр — 18,8 кг/м
UPN 160 важить 18,8 кг на погонний метр: хлист 6 м — 112,8 кг, 12 м — 225,6 кг, а в тонні приблизно 53,2 м такого профілю. Переріз 160 × 65 мм, стінка 7,5 мм, полиця 10,5 мм, площа 24 см². UPE 160 легший на 10 % (17 кг/м).
Вага швелера UPN 180 на метр — 22 кг/м
UPN 180 важить 22 кг на погонний метр: хлист 6 м — 132 кг, 12 м — 264 кг, а в тонні приблизно 45,5 м такого профілю. Переріз 180 × 70 мм, стінка 8 мм, полиця 11 мм, площа 28 см². UPE 180 легший на 10 % (19,7 кг/м).
Вага швелера UPN 200 на метр — 25,3 кг/м
UPN 200 важить 25,3 кг на погонний метр: хлист 6 м — 151,8 кг, 12 м — 303,6 кг, а в тонні приблизно 39,5 м такого профілю. Переріз 200 × 75 мм, стінка 8,5 мм, полиця 11,5 мм, площа 32,2 см². UPE 200 легший на 10 % (22,8 кг/м).
Вага швелера UPN 220 на метр — 29,4 кг/м
UPN 220 важить 29,4 кг на погонний метр: хлист 6 м — 176,4 кг, 12 м — 352,8 кг, а в тонні приблизно 34 м такого профілю. Переріз 220 × 80 мм, стінка 9 мм, полиця 12,5 мм, площа 37,4 см². UPE 220 легший на 10 % (26,6 кг/м).
Вага швелера UPN 240 на метр — 33,2 кг/м
UPN 240 важить 33,2 кг на погонний метр: хлист 6 м — 199,2 кг, 12 м — 398,4 кг, а в тонні приблизно 30,1 м такого профілю. Переріз 240 × 85 мм, стінка 9,5 мм, полиця 13 мм, площа 42,3 см². UPE 240 легший на 9 % (30,2 кг/м).
Вага швелера UPN 260 на метр — 37,9 кг/м
UPN 260 важить 37,9 кг на погонний метр: хлист 6 м — 227,4 кг, 12 м — 454,8 кг, а в тонні приблизно 26,4 м такого профілю. Переріз 260 × 90 мм, стінка 10 мм, полиця 14 мм, площа 48,3 см².
Вага швелера UPN 300 на метр — 46,2 кг/м
UPN 300 важить 46,2 кг на погонний метр: хлист 6 м — 277,2 кг, 12 м — 554,4 кг, а в тонні приблизно 21,6 м такого профілю. Переріз 300 × 100 мм, стінка 10 мм, полиця 16 мм, площа 58,8 см². UPE 300 легший на 4 % (44,4 кг/м).
Вага швелера UPE 160 на метр — 17 кг/м
UPE 160 важить 17 кг на погонний метр: хлист 6 м — 102 кг, 12 м — 204 кг, а в тонні приблизно 58,8 м такого профілю. Переріз 160 × 70 мм, стінка 5,5 мм, полиця 9,5 мм, площа 21,7 см². UPN 160 важчий на 11 % (18,8 кг/м).
Вага швелера UPE 200 на метр — 22,8 кг/м
UPE 200 важить 22,8 кг на погонний метр: хлист 6 м — 136,8 кг, 12 м — 273,6 кг, а в тонні приблизно 43,9 м такого профілю. Переріз 200 × 80 мм, стінка 6 мм, полиця 11 мм, площа 29 см². UPN 200 важчий на 11 % (25,3 кг/м).
Вага швелера UPE 240 на метр — 30,2 кг/м
UPE 240 важить 30,2 кг на погонний метр: хлист 6 м — 181,2 кг, 12 м — 362,4 кг, а в тонні приблизно 33,1 м такого профілю. Переріз 240 × 90 мм, стінка 7 мм, полиця 12,5 мм, площа 38,5 см². UPN 240 важчий на 10 % (33,2 кг/м).
Таблиці сортаменту
Висота h, ширина полиці b, товщина стінки
s, товщина полиці t, маса метра й площа перерізу
A.
Швелери UPN — DIN 1026-1
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| UPN 50 | 50 | 38 | 5 | 7 | 5,59 | 7,12 |
| UPN 65 | 65 | 42 | 5,5 | 7,5 | 7,09 | 9,03 |
| UPN 80 | 80 | 45 | 6 | 8 | 8,64 | 11 |
| UPN 100 | 100 | 50 | 6 | 8,5 | 10,6 | 13,5 |
| UPN 120 | 120 | 55 | 7 | 9 | 13,4 | 17 |
| UPN 140 | 140 | 60 | 7 | 10 | 16 | 20,4 |
| UPN 160 | 160 | 65 | 7,5 | 10,5 | 18,8 | 24 |
| UPN 180 | 180 | 70 | 8 | 11 | 22 | 28 |
| UPN 200 | 200 | 75 | 8,5 | 11,5 | 25,3 | 32,2 |
| UPN 220 | 220 | 80 | 9 | 12,5 | 29,4 | 37,4 |
| UPN 240 | 240 | 85 | 9,5 | 13 | 33,2 | 42,3 |
| UPN 260 | 260 | 90 | 10 | 14 | 37,9 | 48,3 |
| UPN 280 | 280 | 95 | 10 | 15 | 41,8 | 53,3 |
| UPN 300 | 300 | 100 | 10 | 16 | 46,2 | 58,8 |
| UPN 320 | 320 | 100 | 14 | 17,5 | 59,5 | 75,8 |
| UPN 350 | 350 | 100 | 14 | 16 | 60,6 | 77,3 |
| UPN 400 | 400 | 110 | 14 | 18 | 71,8 | 91,5 |
Швелери UPE — DIN 1026-2
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| UPE 80 | 80 | 50 | 4 | 7 | 7,9 | 10 |
| UPE 100 | 100 | 55 | 4,5 | 7,5 | 9,82 | 12,5 |
| UPE 120 | 120 | 60 | 5 | 8 | 12,1 | 15,4 |
| UPE 140 | 140 | 65 | 5 | 9 | 14,5 | 18,4 |
| UPE 160 | 160 | 70 | 5,5 | 9,5 | 17 | 21,7 |
| UPE 180 | 180 | 75 | 5,5 | 10,5 | 19,7 | 25,1 |
| UPE 200 | 200 | 80 | 6 | 11 | 22,8 | 29 |
| UPE 220 | 220 | 85 | 6,5 | 12 | 26,6 | 33,9 |
| UPE 240 | 240 | 90 | 7 | 12,5 | 30,2 | 38,5 |
| UPE 270 | 270 | 95 | 7,5 | 13,5 | 35,2 | 44,8 |
| UPE 300 | 300 | 100 | 9,5 | 15 | 44,4 | 56,6 |
| UPE 330 | 330 | 105 | 11 | 16 | 53,2 | 67,8 |
| UPE 360 | 360 | 110 | 12 | 17 | 61,2 | 78 |
| UPE 400 | 400 | 115 | 13,5 | 18 | 72,2 | 92 |
Відхилення розмірів і маси катаних швелерів описує EN 10279. У партії різниця сягає кількох відсотків, тому для розрахунку з постачальником беруть масу із сертифіката, а таблицю — для проєкту, кошторису й добору стропів.
UPN і UPE — профілі за DIN 1026, ті самі, що лежать на складах у ЄС. Швелери за ДСТУ та ГОСТ 8240 (16П, 20У) мають іншу геометрію й іншу масу метра за того самого номера: перераховувати «номер у номер» між двома системами не можна, масу такого профілю беруть зі свого сортаменту.
UPN і UPE
UPN (DIN 1026-1) — класичний швелер із полицею, нахиленою всередину на 8 %. Форма йде з тих часів, коли прокатувати конічну полицю було технологічно простіше. Наслідок цілком практичний: поверхня полиці не паралельна стінці, тому плоский лист прилягає лише кромкою, а під болт потрібна коса шайба або фрезерування.
UPE (DIN 1026-2) має паралельні полиці. Лист прилягає всією поверхнею, кутовий шов лягає у звичайний кут, а не в клин, і його легше проконтролювати. За однакової висоти UPE зазвичай трохи легший і має більший момент інерції щодо слабкої осі — це профіль, спроєктований пізніше й під сучасні з’єднання.
Де це варять
Швелер трапляється найчастіше у трьох місцях: як прогін і ригель обшивки стін, як рама під обладнання і як коробчастий елемент із двох профілів, складених стінками один до одного. У кожному з них суть у порядку зварювання, а не в самому шві — відкритий переріз крутить від одностороннього нагріву сильніше, ніж замкнутий.
Практичне правило: шви кладуть врозбіж з обох боків, ділянками, а не суцільно від кінця до кінця. Короб із двох швелерів прихоплюють через 300–400 мм і лише потім варять ділянками по 100–150 мм від середини до кінців. Товщину шва добирають за тоншим із з’єднуваних елементів — це перерахує калькулятор кутового шва.
За UPN 320 і більших полиця має 16–18 мм, і це перестає бути роботою «в один прохід»: з’являється розробка, кілька шарів і контроль погонної енергії, а за сталі з підвищеним вуглецевим еквівалентом ще й попередній підігрів.
UPN чи UPE: різниця в масі за однакової висоти

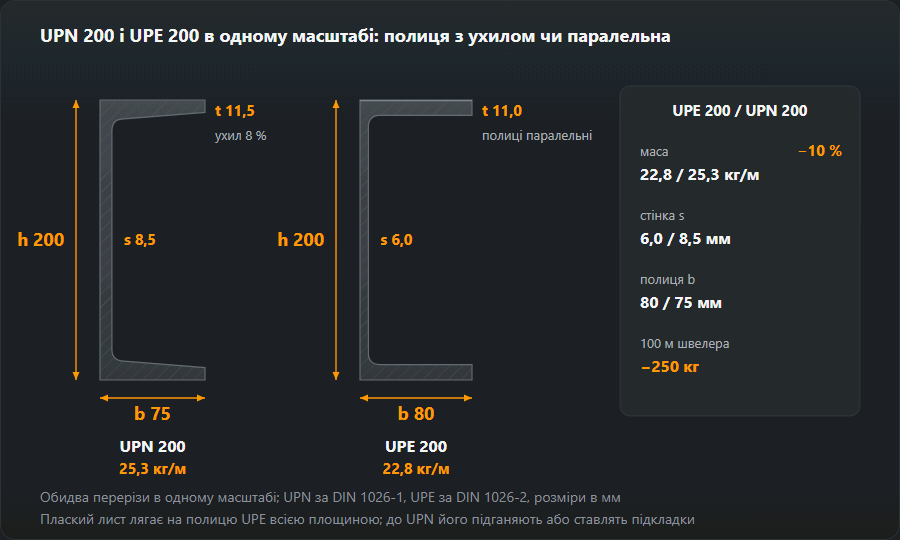

До висоти 300 швелер із паралельними полицями легший: UPE 100 важить 9,82 кг/м проти 10,6 кг/м у UPN 100 (на 7 % менше), UPE 200 — 22,8 проти 25,3 кг/м (на 10 %). Економія йде переважно від стінки: у UPN 200 вона 8,5 мм, у UPE 200 — 6 мм. На самому верху ряду співвідношення перевертається: UPE 400 важить 72,2 кг/м, UPN 400 — 71,8.
У цифрах замовлення: 100 м швелера 200 у варіанті UPE — це на 250 кг сталі менше. Якщо склад продає UPE за тією ж ціною за кілограм (так буває не завжди), замовлення виходить дешевшим на ті самі 10 %.
Маса — не єдиний критерій. Змішувати швелери в одному елементі «бо вага схожа» не можна: полиця UPN 200 завширшки 75 мм, у UPE 200 — 80 мм, і під час заміни одного профілю в готовій рамі не збіжаться отвори й накладки. У новій зварній конструкції UPE виграє пласкою полицею, під час ремонту старої лишаються на тій серії, що там уже стоїть.
Як на складі відрізнити UPN від UPE
Маркування фарбою на торці хлиста буває стерте, а здалеку обидва профілі виглядають однаково. Вирішує штангенциркуль. Спершу полиця: в UPN її внутрішня грань похила, тож біля стінки полиця помітно товща, ніж на кромці; в UPE товщина стала по всій ширині. Потім стінка й ширина полиці — для висоти 160: в UPN стінка 7,5 мм і полиця 65 мм, в UPE — 5,5 мм і 70 мм.
Товщину полиці UPN міряють посередині її ширини, а не біля кромки: на кромці
замір вийде тоншим за табличне t, і нормальний профіль легко
сприйняти за «полегшений». Висота h в обох серіях дорівнює номеру.
Приклад: маса рами під обладнання
Рама 2,9 × 1,2 м: два поздовжні елементи з UPN 160, чотири поперечки з UPN 100 і чотири стійки по 0,8 м з UPN 120. Маса за таблицею:
- поздовжні — UPN 160: 2 × 2,9 м = 5,8 м × 18,8 = 109 кг
- поперечки — UPN 100: 4 × 1,2 м = 4,8 м × 10,6 = 50,9 кг
- стійки — UPN 120: 4 × 0,8 м = 3,2 м × 13,4 = 42,9 кг
- Разом: 202,8 кг; із запасом 3 % на косинки, шви й відхід — 208,9 кг
Це маса конструкції. Маса закупівлі інша, бо склад відпускає цілі хлисти: два поздовжні елементи виходять з одного хлиста 6 м UPN 160, поперечки (4,8 м) — з одного хлиста UPN 100, стійки (3,2 м) — з одного UPN 120. У накладній буде 256,8 кг, а залишки 0,2, 1,2 і 2,8 м лишаться в цеху. Розкласти відрізки по хлистах з мінімальним залишком допоможе карта розкрою, а весь перелік позицій з масою й вартістю — відомість матеріалів.
Метри, хлисти й тонни: перерахунок під час замовлення
З кілограмів у метри: L = M / G, де G — маса метра
з таблиці. Тонна UPN 120 — це 74,6 м, тобто
13 хлистів по 6 м або
7 по 12 м — округлюють завжди вгору, 0,4 хлиста
ніхто не продасть. Навпаки: 20 хлистів UPN 140 по 6 м — це 120 м, або
1920 кг: за такого вантажу вже перевіряють
вантажопідйомність машини й стропів.
Вартість металу рахують від маси: K = L · G · C, де
C — ціна кілограма; за ціни за тонну C = T / 1000.
Ціна погонного метра — просто G · C: метр UPN 200 коштує
25,3 ціни кілограма, метр UPE 200 —
22,8. Різання в розмір, дробоструминне очищення
й ґрунт склади рахують окремо — за різ або за метр, і від маси ці позиції
не залежать.
Типові помилки під час розрахунку маси швелера
- «Швелер 10» без серії. UPN 100 — це 10,6 кг/м, UPE 100 — 9,82. На метрі різниця мала, на кількох сотнях метрів — десятки кілограмів та інша полиця. Швелери за ГОСТ 8240 (серії П і У) — окремий сортамент зі своїми масами, перекладати номер «один в один» не можна.
- Гнутий швелер за цією таблицею. Профіль, гнутий з листа холодним способом, має іншу геометрію й помітно меншу масу, ніж катаний тієї ж висоти. Його масу рахують за товщиною листа й розгорткою, наприклад у калькуляторі маси металу як смугу завширшки з розгортку.
- Розмір, якого немає. UPN 270 у нормі немає — є UPE 270 (35,2 кг/м). Така позиція в специфікації — помилка проєктувальника або того, хто переписував.
- Маса метра замість маси хлиста. «UPN 200 — 25 кг» — це метр, а не штука: хлист 6 м ушестеро важчий, що важливо під час ручного перенесення й вибору стропа.
Часті питання
Скільки важить швелер 100 завдовжки 6 м?
UPN 100 важить 10,6 кг/м, отже хлист 6 м — це 63,6 кг. UPE 100 за тієї самої висоти важить 9,82 кг/м, тобто 58,9 кг: він легший, бо має тоншу стінку й паралельні полиці.
UPN чи UPE — що обрати?
У UPN полиця нахилена всередину на 8 %, у UPE — паралельна. Там, де до полиці прикручують або приварюють плоский лист, UPE заощаджує підкладки й припасування. UPN буває дешевший і частіше є на складі, а на великих висотах має товщу стінку, тож краще тримає зосереджене навантаження. Для зварних конструкцій зазвичай зручніший UPE.
Як рахувати масу двох швелерів, зварених у короб?
Просто вдвічі: маса профілю помножити на два й на довжину. Шви додають небагато — метр кутового шва з a = 4 мм це близько 0,13 кг наплавленого металу, за шести метрів з обох боків виходить близько 1,5 кг. У кошторисі це враховують як витрату присадкового матеріалу, а не як масу конструкції.
Скільки важить швелер UPN 200 — метр, хлист 6 і 12 м?
UPN 200 важить 25,3 кг/м. Хлист 6 м — 151,8 кг, 12 м — 303,6 кг. UPE 200 тієї ж висоти важить 22,8 кг/м, тобто 136,8 кг на 6 м.
Чи буває швелер UPN 270?
Ні. У ряду UPN за DIN 1026-1 після UPN 260 (37,9 кг/м) одразу йде UPN 280 (41,8 кг/м). Висоту 270 мм має лише швелер із паралельними полицями — UPE 270, 35,2 кг/м. Якщо в специфікації стоїть «UPN 270», це майже напевно помилка в серії, і її треба з’ясувати до замовлення.
Скільки метрів швелера UPN 120 у тонні?
У тонні 1000 / 13,4 ≈ 74,6 м, тобто 13 хлистів по 6 м (12,4 з округленням угору) або 7 хлистів по 12 м. Склад однаково відпустить цілі хлисти, тому замовлення в тоннах варто одразу перевести в штуки.
Скільки важить UPE 160 і чим він відрізняється від UPN 160?
UPE 160 важить 17 кг/м: хлист 6 м — 102 кг, 12 м — 204 кг. У UPN 160 — 18,8 кг/м (112,8 кг на 6 м), тож за тієї самої висоти UPE легший на 1,8 кг/м — стінка й полиця в нього тонші.
