Калькулятор маси двотавра
Маса метра: IPE 200 — 22,4 кг/м; HEB 200 — 61,3 кг/м; HEA 200 — 42,3 кг/м. Хлист 6 м HEB 200 — 367,8 кг, 12 м — 735,6 кг; решта розмірів нижче, у кожного готова відповідь. Оберіть профіль із сортаменту — IPE, INP, HEA або HEB — задайте довжину й кількість штук. Маса погонного метра не обчислюється за формулою: вона береться з таблиці норми, тому результат сходиться з тим, що порахує металобаза.
Коротка відповідь
Маса двотавра — це маса погонного метра з таблиці, помножена на довжину. Найчастіше питають: IPE 100 — 8,1 кг/м, IPE 160 — 15,8 кг/м, IPE 200 — 22,4 кг/м, IPE 300 — 42,2 кг/м, HEB 200 — 61,3 кг/м, HEA 200 — 42,3 кг/м. Перемножати розміри на густину тут не можна: у профілю є радіуси заокруглень у кутах, а в INP і UPN ще й нахил полиці, і такий рахунок помиляється на кілька відсотків.
Скільки важить двотавр: найзапитуваніші розміри
Нижче розміри, про які питають найчастіше, кожен під своїм якорем
(наприклад, #heb-200). Маса хлиста 6 і 12 м, метри в тонні
й порівняння з сусідньою серією обчислюються за тією ж таблицею, що й калькулятор.
Вага двотавра IPE 160 на метр — 15,8 кг/м
IPE 160 важить 15,8 кг на погонний метр: хлист 6 м — 94,8 кг, 12 м — 189,6 кг, а в тонні приблизно 63,3 м такого профілю. Переріз 160 × 82 мм, стінка 5 мм, полиця 7,4 мм, площа 20,1 см². HEA 160 важчий на 92 % (30,4 кг/м).
Вага двотавра IPE 200 на метр — 22,4 кг/м
IPE 200 важить 22,4 кг на погонний метр: хлист 6 м — 134,4 кг, 12 м — 268,8 кг, а в тонні приблизно 44,6 м такого профілю. Переріз 200 × 100 мм, стінка 5,6 мм, полиця 8,5 мм, площа 28,5 см². HEA 200 важчий на 89 % (42,3 кг/м).
Вага двотавра IPE 240 на метр — 30,7 кг/м
IPE 240 важить 30,7 кг на погонний метр: хлист 6 м — 184,2 кг, 12 м — 368,4 кг, а в тонні приблизно 32,6 м такого профілю. Переріз 240 × 120 мм, стінка 6,2 мм, полиця 9,8 мм, площа 39,1 см². HEA 240 важчий на 96 % (60,3 кг/м).
Вага двотавра IPE 270 на метр — 36,1 кг/м
IPE 270 важить 36,1 кг на погонний метр: хлист 6 м — 216,6 кг, 12 м — 433,2 кг, а в тонні приблизно 27,7 м такого профілю. Переріз 270 × 135 мм, стінка 6,6 мм, полиця 10,2 мм, площа 45,9 см².
Вага двотавра IPE 300 на метр — 42,2 кг/м
IPE 300 важить 42,2 кг на погонний метр: хлист 6 м — 253,2 кг, 12 м — 506,4 кг, а в тонні приблизно 23,7 м такого профілю. Переріз 300 × 150 мм, стінка 7,1 мм, полиця 10,7 мм, площа 53,8 см². HEA 300 важчий на 109 % (88,3 кг/м).
Вага двотавра IPE 360 на метр — 57,1 кг/м
IPE 360 важить 57,1 кг на погонний метр: хлист 6 м — 342,6 кг, 12 м — 685,2 кг, а в тонні приблизно 17,5 м такого профілю. Переріз 360 × 170 мм, стінка 8 мм, полиця 12,7 мм, площа 72,7 см². HEA 360 важчий на 96 % (112 кг/м).
Вага двотавра HEA 100 на метр — 16,7 кг/м
HEA 100 важить 16,7 кг на погонний метр: хлист 6 м — 100,2 кг, 12 м — 200,4 кг, а в тонні приблизно 59,9 м такого профілю. Переріз 96 × 100 мм, стінка 5 мм, полиця 8 мм, площа 21,2 см². Увага: фактична висота 96 мм, а не 100. HEB 100 важчий на 22 % (20,4 кг/м).
Вага двотавра HEA 120 на метр — 19,9 кг/м
HEA 120 важить 19,9 кг на погонний метр: хлист 6 м — 119,4 кг, 12 м — 238,8 кг, а в тонні приблизно 50,3 м такого профілю. Переріз 114 × 120 мм, стінка 5 мм, полиця 8 мм, площа 25,3 см². Увага: фактична висота 114 мм, а не 120. HEB 120 важчий на 34 % (26,7 кг/м).
Вага двотавра HEA 200 на метр — 42,3 кг/м
HEA 200 важить 42,3 кг на погонний метр: хлист 6 м — 253,8 кг, 12 м — 507,6 кг, а в тонні приблизно 23,6 м такого профілю. Переріз 190 × 200 мм, стінка 6,5 мм, полиця 10 мм, площа 53,8 см². Увага: фактична висота 190 мм, а не 200. HEB 200 важчий на 45 % (61,3 кг/м).
Вага двотавра HEA 220 на метр — 50,5 кг/м
HEA 220 важить 50,5 кг на погонний метр: хлист 6 м — 303 кг, 12 м — 606 кг, а в тонні приблизно 19,8 м такого профілю. Переріз 210 × 220 мм, стінка 7 мм, полиця 11 мм, площа 64,3 см². Увага: фактична висота 210 мм, а не 220. HEB 220 важчий на 42 % (71,5 кг/м).
Вага двотавра HEA 260 на метр — 68,2 кг/м
HEA 260 важить 68,2 кг на погонний метр: хлист 6 м — 409,2 кг, 12 м — 818,4 кг, а в тонні приблизно 14,7 м такого профілю. Переріз 250 × 260 мм, стінка 7,5 мм, полиця 12,5 мм, площа 86,8 см². Увага: фактична висота 250 мм, а не 260. HEB 260 важчий на 36 % (93 кг/м).
Вага двотавра HEB 200 на метр — 61,3 кг/м
HEB 200 важить 61,3 кг на погонний метр: хлист 6 м — 367,8 кг, 12 м — 735,6 кг, а в тонні приблизно 16,3 м такого профілю. Переріз 200 × 200 мм, стінка 9 мм, полиця 15 мм, площа 78,1 см². HEA 200 легший на 31 % (42,3 кг/м).
Вага двотавра HEB 240 на метр — 83,2 кг/м
HEB 240 важить 83,2 кг на погонний метр: хлист 6 м — 499,2 кг, 12 м — 998,4 кг, а в тонні приблизно 12 м такого профілю. Переріз 240 × 240 мм, стінка 10 мм, полиця 17 мм, площа 106 см². HEA 240 легший на 28 % (60,3 кг/м).
Вага двотавра HEB 300 на метр — 117 кг/м
HEB 300 важить 117 кг на погонний метр: хлист 6 м — 702 кг, 12 м — 1404 кг, а в тонні приблизно 8,5 м такого профілю. Переріз 300 × 300 мм, стінка 11 мм, полиця 19 мм, площа 149 см². HEA 300 легший на 25 % (88,3 кг/м).
Таблиці сортаменту
Висота h, ширина полиці b, товщина стінки
s, товщина полиці t, маса метра й площа перерізу
A. Значення номінальні за нормою, вказаною біля кожної
таблиці.
Двотаври IPE — EN 10365
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| IPE 80 | 80 | 46 | 3,8 | 5,2 | 6 | 7,64 |
| IPE 100 | 100 | 55 | 4,1 | 5,7 | 8,1 | 10,3 |
| IPE 120 | 120 | 64 | 4,4 | 6,3 | 10,4 | 13,2 |
| IPE 140 | 140 | 73 | 4,7 | 6,9 | 12,9 | 16,4 |
| IPE 160 | 160 | 82 | 5 | 7,4 | 15,8 | 20,1 |
| IPE 180 | 180 | 91 | 5,3 | 8 | 18,8 | 23,9 |
| IPE 200 | 200 | 100 | 5,6 | 8,5 | 22,4 | 28,5 |
| IPE 220 | 220 | 110 | 5,9 | 9,2 | 26,2 | 33,4 |
| IPE 240 | 240 | 120 | 6,2 | 9,8 | 30,7 | 39,1 |
| IPE 270 | 270 | 135 | 6,6 | 10,2 | 36,1 | 45,9 |
| IPE 300 | 300 | 150 | 7,1 | 10,7 | 42,2 | 53,8 |
| IPE 330 | 330 | 160 | 7,5 | 11,5 | 49,1 | 62,6 |
| IPE 360 | 360 | 170 | 8 | 12,7 | 57,1 | 72,7 |
| IPE 400 | 400 | 180 | 8,6 | 13,5 | 66,3 | 84,5 |
| IPE 450 | 450 | 190 | 9,4 | 14,6 | 77,6 | 98,8 |
| IPE 500 | 500 | 200 | 10,2 | 16 | 90,7 | 116 |
| IPE 550 | 550 | 210 | 11,1 | 17,2 | 106 | 134 |
| IPE 600 | 600 | 220 | 12 | 19 | 122 | 156 |
Двотаври INP (нормальні) — DIN 1025-1
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| INP 80 | 80 | 42 | 3,9 | 5,9 | 5,94 | 7,57 |
| INP 100 | 100 | 50 | 4,5 | 6,8 | 8,34 | 10,6 |
| INP 120 | 120 | 58 | 5,1 | 7,7 | 11,1 | 14,2 |
| INP 140 | 140 | 66 | 5,7 | 8,6 | 14,3 | 18,3 |
| INP 160 | 160 | 74 | 6,3 | 9,5 | 17,9 | 22,8 |
| INP 180 | 180 | 82 | 6,9 | 10,4 | 21,9 | 27,9 |
| INP 200 | 200 | 90 | 7,5 | 11,3 | 26,2 | 33,4 |
| INP 220 | 220 | 98 | 8,1 | 12,2 | 31,1 | 39,5 |
| INP 240 | 240 | 106 | 8,7 | 13,1 | 36,2 | 46,1 |
| INP 260 | 260 | 113 | 9,4 | 14,1 | 41,9 | 53,3 |
| INP 280 | 280 | 119 | 10,1 | 15,2 | 47,9 | 61 |
| INP 300 | 300 | 125 | 10,8 | 16,2 | 54,2 | 69 |
Двотаври HEA — EN 10365
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| HEA 100 | 96 | 100 | 5 | 8 | 16,7 | 21,2 |
| HEA 120 | 114 | 120 | 5 | 8 | 19,9 | 25,3 |
| HEA 140 | 133 | 140 | 5,5 | 8,5 | 24,7 | 31,4 |
| HEA 160 | 152 | 160 | 6 | 9 | 30,4 | 38,8 |
| HEA 180 | 171 | 180 | 6 | 9,5 | 35,5 | 45,3 |
| HEA 200 | 190 | 200 | 6,5 | 10 | 42,3 | 53,8 |
| HEA 220 | 210 | 220 | 7 | 11 | 50,5 | 64,3 |
| HEA 240 | 230 | 240 | 7,5 | 12 | 60,3 | 76,8 |
| HEA 260 | 250 | 260 | 7,5 | 12,5 | 68,2 | 86,8 |
| HEA 280 | 270 | 280 | 8 | 13 | 76,4 | 97,3 |
| HEA 300 | 290 | 300 | 8,5 | 14 | 88,3 | 112 |
| HEA 320 | 310 | 300 | 9 | 15,5 | 97,6 | 124 |
| HEA 340 | 330 | 300 | 9,5 | 16,5 | 105 | 133 |
| HEA 360 | 350 | 300 | 10 | 17,5 | 112 | 143 |
| HEA 400 | 390 | 300 | 11 | 19 | 125 | 159 |
| HEA 450 | 440 | 300 | 11,5 | 21 | 140 | 178 |
| HEA 500 | 490 | 300 | 12 | 23 | 155 | 198 |
| HEA 550 | 540 | 300 | 12,5 | 24 | 166 | 212 |
| HEA 600 | 590 | 300 | 13 | 25 | 178 | 226 |
Двотаври HEB — EN 10365
| Профіль | h, мм | b, мм | s, мм | t, мм | Маса, кг/м | A, см² |
|---|---|---|---|---|---|---|
| HEB 100 | 100 | 100 | 6 | 10 | 20,4 | 26 |
| HEB 120 | 120 | 120 | 6,5 | 11 | 26,7 | 34 |
| HEB 140 | 140 | 140 | 7 | 12 | 33,7 | 43 |
| HEB 160 | 160 | 160 | 8 | 13 | 42,6 | 54,3 |
| HEB 180 | 180 | 180 | 8,5 | 14 | 51,2 | 65,3 |
| HEB 200 | 200 | 200 | 9 | 15 | 61,3 | 78,1 |
| HEB 220 | 220 | 220 | 9,5 | 16 | 71,5 | 91 |
| HEB 240 | 240 | 240 | 10 | 17 | 83,2 | 106 |
| HEB 260 | 260 | 260 | 10 | 17,5 | 93 | 118 |
| HEB 280 | 280 | 280 | 10,5 | 18 | 103 | 131 |
| HEB 300 | 300 | 300 | 11 | 19 | 117 | 149 |
| HEB 320 | 320 | 300 | 11,5 | 20,5 | 127 | 161 |
| HEB 340 | 340 | 300 | 12 | 21,5 | 134 | 171 |
| HEB 360 | 360 | 300 | 12,5 | 22,5 | 142 | 181 |
| HEB 400 | 400 | 300 | 13,5 | 24 | 155 | 198 |
| HEB 450 | 450 | 300 | 14 | 26 | 171 | 218 |
| HEB 500 | 500 | 300 | 14,5 | 28 | 187 | 239 |
| HEB 550 | 550 | 300 | 15 | 29 | 199 | 254 |
| HEB 600 | 600 | 300 | 15,5 | 30 | 212 | 270 |
У прокату є допуски: EN 10034 дозволяє відхилення розмірів перерізу, а маса партії може відрізнятися від номінальної на кілька відсотків. Для розрахунку та оплати беруть масу із сертифіката на виріб — таблиця потрібна для проєктування, попереднього кошторису та добору підіймальних засобів.
IPE, INP, HEA і HEB — профілі за європейськими нормами, ті самі, що лежать на складах у Польщі, Німеччині й по всьому ЄС. Двотаври за ДСТУ та ГОСТ (20Б1, 30Ш1, 25К1) позначаються інакше й мають інші розміри перерізу: прямого перерахунку «номер у номер» між двома системами немає, масу такого профілю беруть зі свого сортаменту.
IPE, INP, HEA, HEB — чим різняться
IPE — двотавр із паралельними полицями й вузькою полицею. Ширина приблизно вполовину висоти, полиці паралельні, переріз оптимізований на згин в одній площині. Це основна балка перекриття й ригель рами.
INP (двотавр нормальний) — давніша форма з полицею, нахиленою всередину на 14 %. Досі трапляється в конструкціях минулих років і в прокаті поза європейською нормою. Похила поверхня заважає обперти плоский лист і потребує косих шайб під болти.
HEA і HEB — широкополичні двотаври: ширина полиці дорівнює висоті або близька до неї. HEA — полегшена версія, HEB — основна, важча й жорсткіша. Ідуть на колони й усюди, де навантаження діє у двох площинах. Увага до нумерації: у HEA 200 фактична висота 190 мм, а в HEB 200 — рівно 200 мм.
Що з цього випливає зварнику
Товщина полиці вирішує питання технології сильніше, ніж номер профілю. У IPE 200 полиця 8,5 мм — кутовий шов без розробки, один-два проходи. У HEB 200 полиця 15 мм, а в HEB 300 — 19 мм: тут потрібна розробка, кілька проходів і контроль погонної енергії, а для сталі з підвищеним вуглецевим еквівалентом ще й попередній підігрів.
Друге — маса. Шестиметровий HEB 300 важить 700 кг: такий елемент не повертають руками й не прихоплюють «на одну точку». Порахована вище маса — це водночас добір стропа й перевірка, чи взагалі втримається потрібне положення шва, чи доведеться варити у вимушеному положенні.
Третє — скільки наплавленого металу піде на з’єднання. Переріз розробки й довжину шва перерахує калькулятор витрати електродів, а повну вартість метра шва разом із газом і роботою — калькулятор вартості шва.
IPE, HEA чи HEB: у що обходиться вибір серії
За однакового номера серія змінює масу, а отже й ціну металу, у рази. Метр IPE 200 важить 22,4 кг, HEA 200 — 42,3 кг, HEB 200 — 61,3 кг, тобто в 2,7 раза більше, ніж IPE. «Двотавр 20» у запиті ціни без літери серії — це розкид вартості майже втричі.
Цікавіший зворотний випадок: маса та сама, форма інша. IPE 300 (42,2 кг/м) і HEA 200 (42,3 кг/м) — практично однакова кількість сталі на метр, але перший заввишки 300 мм, а другий 190 мм. У балці перекриття, що працює на згин у вертикальній площині, високий IPE використає цей метал значно краще; у колоні, яка може втратити стійкість в обидва боки, краще працює широка полиця HEA.
Третій випадок — обмежена будівельна висота. Коли пиріг перекриття не дає поставити IPE 300, його замінюють нижчим широкополичним профілем, але за кожен зекономлений сантиметр платять металом: HEB 200 важить 61,3 кг/м, на 45 % більше, ніж IPE 300. Чи витримає заміна навантаження, вирішує розрахунок за Єврокодом 3 чи ДБН — цей калькулятор дає масу, а не несучу здатність.

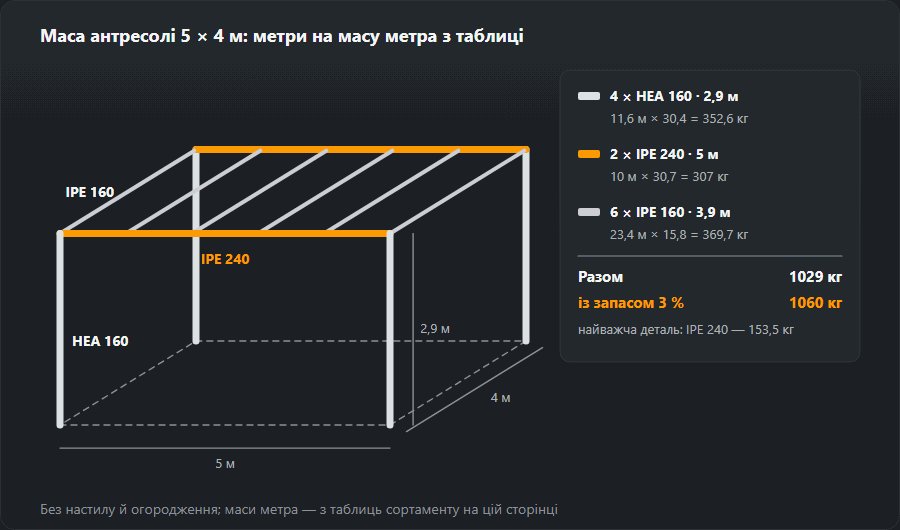

Приклад: маса сталевої антресолі 5 × 4 м
Чотири колони з HEA 160 по 2,9 м, дві головні балки IPE 240 по 5 м і шість другорядних балок IPE 160 по 3,9 м (без настилу й огородження):
- колони — HEA 160: 4 × 2,9 м = 11,6 м × 30,4 = 352,6 кг
- головні балки — IPE 240: 2 × 5 м = 10 м × 30,7 = 307 кг
- другорядні балки — IPE 160: 6 × 3,9 м = 23,4 м × 15,8 = 369,7 кг
- Разом: 1029 кг; із запасом 3 % на косинки, шви й відхід — 1060 кг
З цього числа випливають два цехові рішення. Перше — транспорт і монтаж: найважчий окремий елемент — балка IPE 240 масою 153,5 кг, це вже не деталь для ручного перенесення, і покласти її на колони без талі чи навантажувача не вийде. Друге — закупівля: колони виходять із двох хлистів 6 м HEA 160 із залишками по 0,2 м, а шість балок IPE 160 по 3,9 м — це або шість хлистів 6 м і шість обрізків по 2,1 м, або два хлисти 12 м по три відрізки й лише 0,3 м відходу з кожного. Розкладку по хлистах перевірить карта розкрою, а типові рішення майданчиків і антресолей описані в розділі майданчики й естакади.
Метри, хлисти й вартість двотавра
Тонна IPE 200 — це 44,6 м, тобто 8 хлистів по 6 м з округленням угору; тонна HEB 300 — лише 8,5 м. Один дванадцятиметровий хлист HEB 300 важить 1404 кг — до замовлення варто з’ясувати, чим його знімуть з машини і чи вистачить вантажопідйомності кран-балки в цеху.
Вартість металу: K = Σ (L · G) · C — сума метрів на масу метра за кожною
позицією, помножена на ціну кілограма C. За однакової ціни кілограма метр
HEB 200 коштує в 2,7 раза дорожче за метр
IPE 200 — рівно в стільки разів він важчий. Різання, свердління
й антикорозійний захист рахують окремо: різання за штуку, фарбування за площею,
а не за масою.
Типові помилки під час розрахунку маси двотавра
- «Двотавр 20» без серії. IPE 200 — це 22,4 кг/м, INP 200 — 26,2 кг/м (на 17 % більше), плюс інша форма полиці. Двотаври за ГОСТ 8239 і ГОСТ 26020 — окремі сортаменти, їхній номер у європейський «один в один» не перекладається.
- Номер HEA сприйнято як висоту. У HEA 300 висота 290 мм, у HEA 600 — 590 мм. Під час заміни балки на іншу серію змінюється відмітка обпирання перекриття.
- Профіль обрано лише за масою. IPE 220 і INP 200 важать по 26,2 кг/м, а це зовсім різні балки — тому калькулятор обирає профіль за назвою, а не за кількістю кілограмів.
- HEM пораховано як HEB. Найважчої широкополичної серії HEM у цих таблицях немає; за того ж номера вона помітно важча за HEB, і її масу беруть з каталогу виробника.
Часті питання
Скільки важить двотавр IPE 200 завдовжки 6 м?
IPE 200 важить 22,4 кг на метр, отже хлист 6 м — це 134 кг. Для порівняння HEB 200 за тієї самої висоти важить 61,3 кг/м, тобто 368 кг на 6 м — майже втричі більше.
Чим IPE відрізняється від HEB за однакової висоти?
У IPE вузька полиця (ширина приблизно вполовину висоти), і він працює як балка на згин в одній площині. У HEB полиця дорівнює висоті, він тримає навантаження у двох напрямках і тому йде на колони. Для зварювання різниця відчутна: полиця HEB 200 має 15 мм товщини, у IPE 200 — 8,5 мм, тож перший потребує розробки та часто попереднього підігріву, а другий ні.
Чому маса з таблиці не збігається зі зваженою?
Бо в таблиці значення номінальне, а прокатний стан працює в допусках: EN 10034 дозволяє відхилення висоти, ширини й товщини полиці, а для партії — відхилення маси до кількох відсотків. Для розрахунку з постачальником беруть масу із сертифіката, а не з таблиці.
Скільки важить HEB 200 — метр і хлист 12 м?
HEB 200 важить 61,3 кг/м. Хлист 6 м — 367,8 кг, 12 м — 735,6 кг, тож дванадцятиметровий HEB 200 не переносять руками й не піднімають «гаражною лебідкою».
Скільки важать IPE 240 і IPE 270 на метр?
IPE 240 — 30,7 кг/м (184,2 кг на 6 м), IPE 270 — 36,1 кг/м (216,6 кг на 6 м). Розмірів 250 і 260 у ряду IPE між ними немає.
Скільки важить HEA 120 і яка в нього висота?
HEA 120 важить 19,9 кг/м, хлист 6 м — 119,4 кг. Фактична висота — 114 мм за ширини полиці 120 мм: як і вся серія HEA, профіль нижчий за свій номер.
Скільки важить двотаврова балка 5 м?
Маса метра, помножена на п’ять, але лише коли відомий профіль. П’ятиметровий IPE 200 важить 112 кг, IPE 300 — 211 кг, HEA 200 — 211,5 кг, HEB 200 — 306,5 кг. Просто «двотавр 200» — це розкид майже втричі.
