Майданчики, містки й естакади
Усе, що піднімає людину над підлогою цеху: майданчик біля верстата, мезонін над складом, галерея вздовж стіни, естакада під труби. Форма цих речей підпорядкована не смаку, а нормі — поручень, планка, бортик і кут маршу записані в EN ISO 14122, і за ними майданчик приймають.

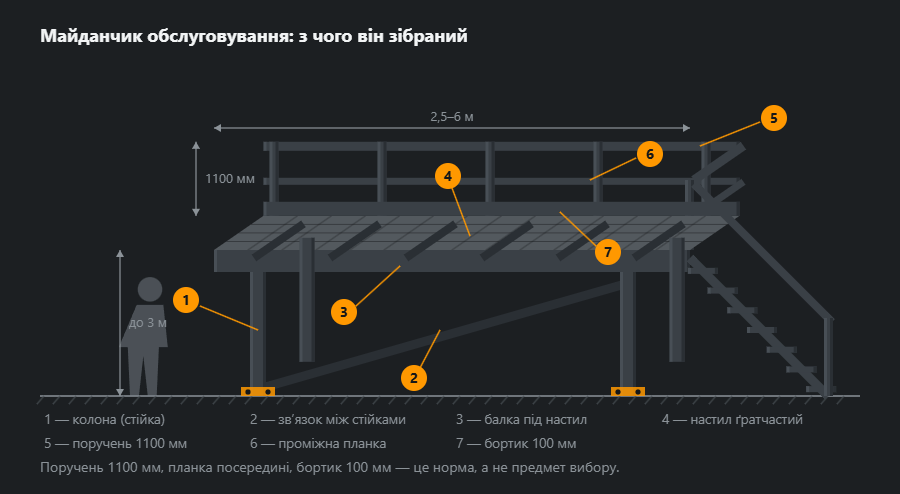

З чого зібраний майданчик
Знизу вгору: колони з базами на анкерах, зв’язок між ними, балки, настил, огорожа. Окремо варто розуміти, що що несе. Настил передає навантаження балкам, балки — колонам, колони — підлозі. Огорожа не несе нічого: вона приймає горизонтальний поштовх і тому кріпиться до балки, а не до настилу.
Висоту майданчика задає не зручність, а те, до чого треба дотягнутися. Рахують від робочої точки вниз: зручна зона рук — від 700 до 1600 мм від настилу. Звідси й виходять ті самі 2–3 метри, на яких стоїть більшість майданчиків обслуговування.

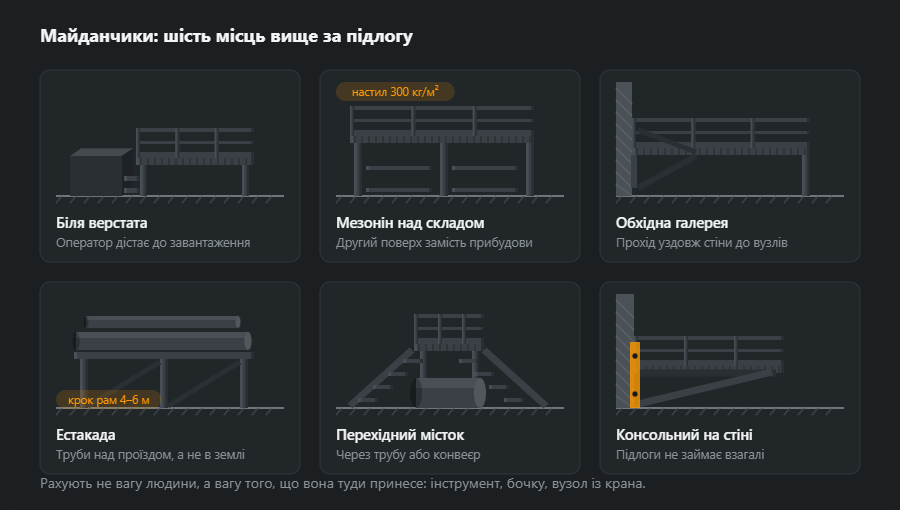

Де їх ставлять
Майданчик біля верстата — найчастіший і найпростіший: два-три щаблі й настил на 600–900 мм. Мезонін над складом — уже споруда: він несе не людину, а зберігання, і там навантаження рахують окремо, а сходи ставлять маршові, бо ними носять.
Естакада відрізняється від майданчика тим, що нею не ходять, а ведуть труби, і головне в ній не настил, а крок рам: 4–6 метрів за звичайного діаметра. Перехідний місток — річ на два марші та площадку між ними; його ставлять там, де трубу не можна переступити й не можна обійти.

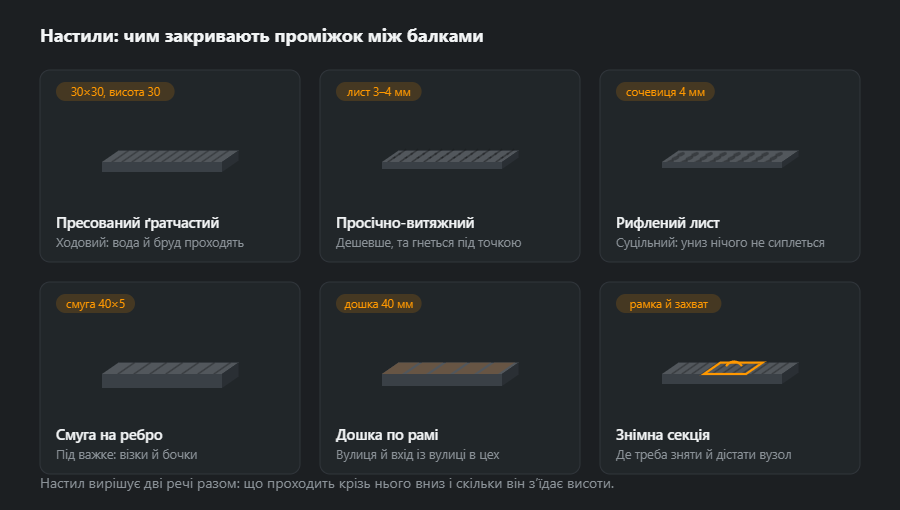

Настили
Настил вирішує дві речі разом: що проходить крізь нього вниз і скільки він з’їдає висоти. Ґратчастий пропускає воду, бруд і світло — під ним сухо, але все, що впустили, опиняється на підлозі. Суцільний лист не пропускає нічого, зате на ньому стоїть вода і його треба мити.
Просічно-витяжний лист дешевший за пресований ґратчастий приблизно вдвічі, і на цьому його переваги закінчуються: під точковим навантаженням — ніжкою драбини, кутом ящика — він проминається й назад не випрямляється. Під візки й бочки беруть смугу на ребро, вона ж найважча.

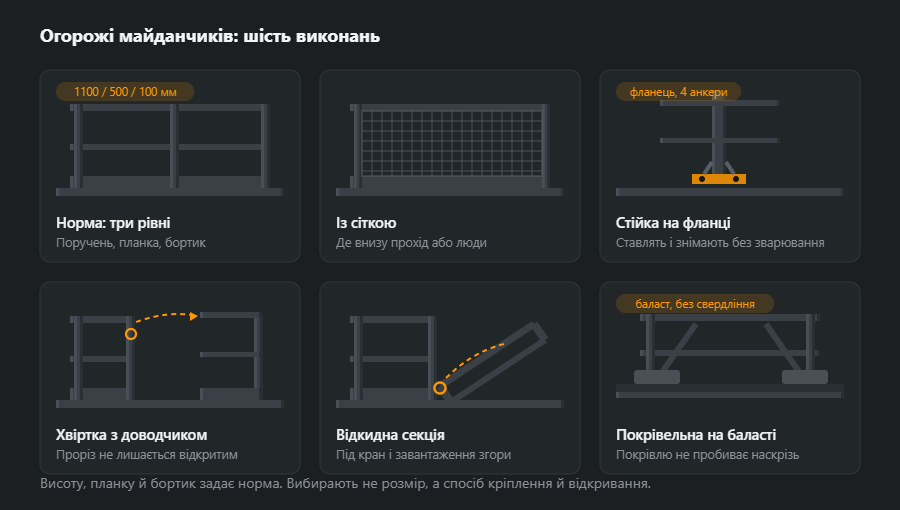

Огорожі за нормою
Розміри не обговорюються: 1100 мм поручень, планка посередині, бортик 100 мм. Обговорюється решта. Стійка на фланці ставиться й знімається без зварювання — це важливо там, де майданчик перевозять або переставляють. Приварна дешевша й жорсткіша, але прив’язує майданчик до місця назавжди.
Проріз в огорожі — найнебезпечніше місце. Знімний ланцюжок огорожею не вважається: його знімають і не вішають назад. Правильних рішень два — хвіртка з доводчиком і відкидна секція з фіксатором у верхньому положенні; і те й те повертається у закритий стан самостійно.

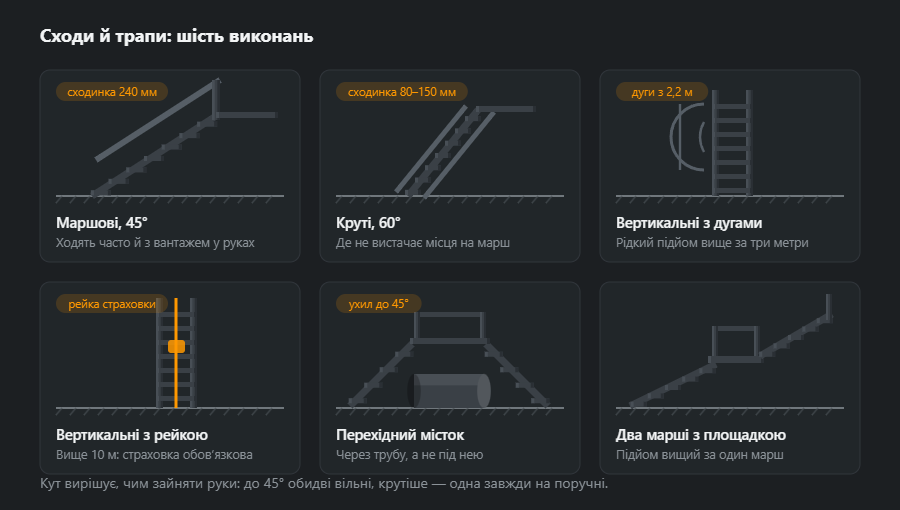

Сходи й трапи
Кут вирішує, чим зайняті руки. До 45° людина йде обличчям уперед і несе що завгодно. Від 45 до 60° одна рука постійно на поручні. Вертикальними сходами підіймаються спиною назовні й лише з порожніми руками — отже інструмент доведеться підіймати окремо.
Огорожа з дуг обов’язкова на вертикальних сходах вище 3 метрів, а вище 10 їх уже недостатньо: там ставлять рейку страховки з бігунком. Дуги, всупереч очікуванню, не ловлять того, хто падає — вони не дають набрати швидкість і відхилитися, а висоту падіння не зменшують.
З яких профілів і чому
Майданчик — несуча конструкція, тож усі перерізи нижче — приклад того, як їх зазвичай добирають, а не готовий результат. Балки, колони, анкери й вузли рахує проєктувальник під конкретне навантаження та проліт, а перед уведенням у роботу майданчик приймає фахівець із допуском. Майстерня робить те, що на кресленні.
- Колони — квадратна труба 100×100×4, 11,7 кг/м, у високих і важких мезонінах — HEA 100, 16,7 кг/м. Замкнений профіль виграє на стійкості в обидва боки, і його простіше фарбувати.
- Головні балки — швелер UPN 160, 18,8 кг/м, або IPE 160, 15,8 кг/м. У швелера пласка спинка назовні: до неї зручно кріпити стійки огородження й бортик.
- Поперечні балки — UPN 100, 10,6 кг/м, із кроком під несучу здатність настилу; що рідше, то вища смуга ґратки.
- В’язі — кутник L 50×50×5, 3,77 кг/м, хрестом або підкосом від колони до балки.
- Огородження — поручень і стійки з труби 42,4×3,2, 3,09 кг/м, проміжна планка з труби 33,7×3,2, 2,41 кг/м. Кругла труба такого діаметра лягає в долоню, квадрат — ні.
Маси інших номерів — у калькуляторах двотаврів, швелерів і профільних труб. Обираючи між UPN та IPE однієї висоти, пам’ятайте: прогин вирішує жорсткість, а не маса. На довгому прольоті балку часто міняють не через міцність, а тому, що настил починає пружинити під кроком.
Вузли та шви
У майданчику три види вузлів, і в кожного своя логіка.
- Колона — база — опорна плита приварена до колони кутовим швом по контуру, анкери в підлозі. Тут проходить усе вертикальне навантаження й момент від в’язей, тому катет шва задає розрахунок, а не товщина стінки.
- Балка — колона — у цеху приварюють торцеві пластини або накладки, на місці стягують болтами. Болтовий майданчик можна привезти пакетом, занести у двері й потім переставити; зварений на місці — ні.
- Огородження — стійка до фланця чи до балки швом по колу, планка й поручень до стійки, бортик — переривчастим швом.
При стінці 4 мм верхня межа 0,7·t — 2,8 мм, менше за a3, найменший несучий шов за EN 1993-1-8, тому шов роблять a3. Товщині a3 відповідає катет z ≈ 4,2 мм і близько 0,078 кг наплавлення на метр; a4 — це вже z ≈ 5,7 мм і 0,138 кг/м, майже вдвічі більше дроту. Розміри перевіряє калькулятор кутового шва.
Ґратчастий настил на оцинкованому майданчику не приварюють: його кріплять до балок притискачами, по чотири на панель. Зварювання по цинку випалює покриття, а притискачі дають змогу зняти панель, коли до верстата треба дістатися згори.
Порядок виготовлення та монтажу
- Замір на місці — висота робочої точки, перешкоди в підлозі, комунікації над майданчиком, напрямок входу.
- Проєкт і розрахунок — корисне навантаження, крок колон, перерізи, анкери; деталювальне креслення зі специфікацією.
- Різання й свердління — отвори під болти свердлять до фарбування чи цинкування, ніколи після.
- Зварювання вузлів — колони з базами, балки з торцевими пластинами, секції огородження на столі за шаблоном.
- Захист — цинкування або фарбування в цеху.
- Монтаж — колони на анкери, вивірка підкладками, балки на болти, в’язі, і лише потім настил та огородження.
- Приймання — перевірка розмірів огородження, затягування болтів і анкерів, зачинення хвіртки; підфарбування монтажних місць.
Захист від корозії
Майданчик у сухому цеху досить пофарбувати: ґрунт і емаль служать роками, бо його ніщо не мочить. Інша справа — біля мийки, у харчовому цеху, надворі чи над технологічною ванною: там обирають гаряче цинкування. Замкнені профілі під цинкування мусять мати отвори для виходу повітря й стоку цинку біля кожного кінця, інакше цинкувальний завод деталь не прийме: замкнене повітря у ванні рве трубу. Отвори закладають уже в креслення. Болти до оцинкованого майданчика теж беруть оцинковані, а кожне місце, відрізане чи зварене після цинкування, зачищають і закривають холодним цинком.
Типові помилки
- Немає в’язей — рама без діагоналей стоїть, доки нею ніхто не йде; перший крок розхитає її вздовж балок.
- Огородження приварене до настилу — настил не тримає горизонтального поштовху; стійка має стояти на балці.
- Ланцюжок замість хвіртки — за тиждень висить відчиненим.
- Отвори свердлять після цинкування — гола сталь у кожному отворі, іржа лізе з-під шайб після першої зими.
- Балка «на око» — міцності може вистачити, а настил однаково прогинається й тремтить, бо балка надто гнучка для цього прольоту.
Як порахувати матеріали: приклад майданчика 3×2 м
Майданчик обслуговування 3×2 м на висоті 2,5 м: чотири колони, дві головні балки по 3 м, чотири поперечні по 2 м, дві в’язі, огородження з трьох боків (разом 7 м поручня й 7 м планки) і вісім стійок по 1,1 м. Без драбини, настилу й опорних плит. Перерізи умовні — вони показують підрахунок матеріалу, а не замінюють розрахунку.
| Елемент | Профіль | Довжина, м | Шт. | кг/м | кг |
|---|---|---|---|---|---|
| Колона | 100×100×4 | 2,50 | 4 | 11,7 | 117,0 |
| Головна балка | UPN 160 | 3,00 | 2 | 18,8 | 112,8 |
| Поперечна балка | UPN 100 | 2,00 | 4 | 10,6 | 84,8 |
| В’язь | L 50×50×5 | 3,20 | 2 | 3,77 | 24,1 |
| Поручень | 42,4×3,2 | 7,00 | 1 | 3,09 | 21,6 |
| Планка | 33,7×3,2 | 7,00 | 1 | 2,41 | 16,9 |
| Стійка огородження | 42,4×3,2 | 1,10 | 8 | 3,09 | 27,2 |
| Разом | 404,4 | ||||
| Із запасом 5 % | 425 | ||||
Виходить 404 кг чистої ваги й 425 кг із запасом, тобто близько 71 кг сталі на квадратний метр майданчика. Понад три чверті маси дають колони й балки; огородження, хоч його й видно найбільше, легке. Ґратчастий настил додається окремо — його масу на квадратний метр дає паспорт виробника для обраної комірки й висоти смуги. Усе разом зі сходами перерахує калькулятор відомості матеріалів, а розкрій із торгових довжин — карта розкрою.
Що далі
Про сходи й поручні в домі, а не в цеху, — окрема стаття сходи та поручні. Каркас, у якому майданчик стоїть, — каркаси та ангари. З чого складається ціна й скільки це триває — як замовляють.
Часті питання
Якої висоти має бути огорожа майданчика?
1100 мм від настилу до верху поручня, проміжна планка приблизно посередині й бортик 100 мм по краю настилу. Це не вподобання майстерні, а вимога EN ISO 14122-3, за якою майданчик приймають. Бортик потрібен не людині, а тому, що вона впустить: без нього ключ із майданчика летить униз.
Яке навантаження закладають у настил?
Не менше, ніж вимагає EN ISO 14122-2: 2 кН/м² розподіленого навантаження (близько 200 кг/м²) і 1,5 кН на ділянці 200×200 мм. Звичайний майданчик обслуговування найчастіше розраховують на 300 кг/м², і це вже із запасом на двох з інструментом. Рахувати треба не вагу людини, а вагу того, що на майданчик принесуть: бочку, вузол із крана, ящик з оснащенням. Якщо таке передбачається, навантаження задають окремо, і змінюється не настил, а балки під ним.
Чим маршові сходи кращі за вертикальні?
Руками. До 45° сходами йдуть обличчям уперед, обидві руки вільні, і можна нести ящик. Крутіше 45° одна рука завжди на поручні, а вертикальними йдуть спиною назовні й з порожніми руками. Тому вертикальні ставлять там, де підіймаються рідко, а не там, де мало місця.
Чи можна поставити майданчик без свердління підлоги?
Можна, якщо він спирається на саме обладнання або на стіну. У підлогу його кріплять не заради ваги, а заради перекидання: вузький високий майданчик без анкерів хитається від кроку. Покрівельні огорожі з тієї самої причини роблять на баласті — там свердлити не можна, і стійкість дає вага.
З яких профілів варять майданчик обслуговування?
Найчастіше колони — з квадратної труби 100×100×4 або з HEA, головні балки — зі швелера UPN чи двотавра IPE, поперечні — зі швелера меншого номера, поручень — з труби 42,4×3,2, в’язі — з кутника. Який саме номер балки — вирішує розрахунок на задане навантаження й проліт, а не таблиця: майданчик — несуча конструкція, і добирає її проєктувальник.
Скільки важить сталевий майданчик 3×2 м?
У прикладі на цій сторінці — чотири колони по 2,5 м, балки з UPN, огородження з труб із трьох боків — сам сталевий каркас виходить близько 400 кг чистої ваги й трохи більше 420 кг із запасом, тобто близько 70 кг на квадратний метр. Ґратчастий настил додається окремо, за паспортом виробника.
