Козирки над входом
Козирок — найменший виріб у розділі й найчастіший за зверненнями. Помилок у ньому рівно дві: закороткий виліт і кріплення, підібране без огляду на стіну.
Чим козирок тримається за стіну

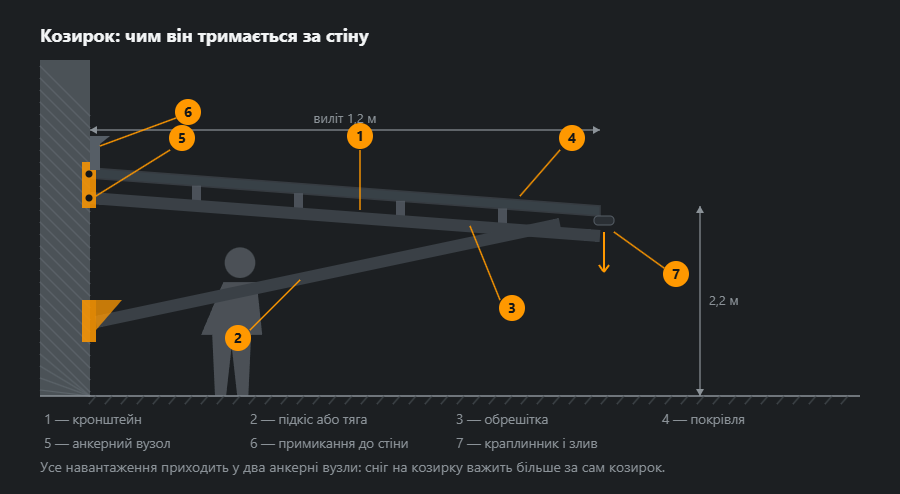

Конструктивно козирок — це консоль. Кронштейн упирається в стіну у двох точках, підкіс або тяга переносить навантаження вище, обрешітка тримає покрівлю, а по нижньому краю йде краплинник із водовідведенням. Усе, що падає на козирок, зрештою приходить в анкерні вузли.
Звідси правило, яке заощаджує переробки: спершу з’ясовують, із чого стіна, і тільки потім малюють козирок. Газобетон і порожнистий блок не тримають розпірний анкер узагалі — там працює хімія із сітчастою гільзою, і вузол виходить більшим, ніж на бетоні.

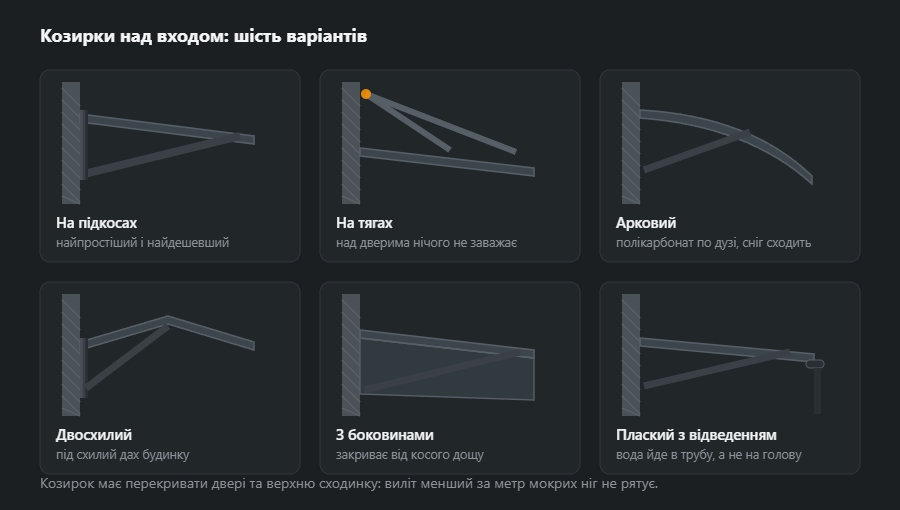

Шість варіантів
- На підкосах — найпростіший і найдешевший; підкіс іде вниз і впирається в стіну під дверима.
- На тягах — навантаження йде вгору, над дверима ніщо не заважає; вузол у стіні працює на відрив.
- Арковий — полікарбонат по дузі, сніг сходить сам.
- Двосхилий — під двосхилий дах будинку, коли козирок не має сперечатися з ним формою.
- З боковинами — закриває від косого дощу; потрібен там, де вхід не захищений стінами.
- Плаский із водовідведенням — вода йде в трубу, а не ллється на голову тому, хто виходить.
Куди дівається вода
Найчастіший недолік готових козирків — вода стікає переднім краєм рівно туди, де стоїть людина. Лікується це краплинником і жолобом: краплинник відриває краплю від кромки, жолоб збирає воду й відводить її в трубу вбік. На пласкому козирку без водовідведення взимку намерзає крига по всьому краю й одного разу сходить цілком.
З яких профілів і чому
Козирок легкий, але працює як консоль: уся вага снігу йде у дві пластини біля стіни. Тому економлять на решетуванні, а не на консолях і вузлах. Типовий набір:
- горизонтальна консоль — труба 60×40×4, 5,45 кг/м (при стінці 3 мм — 4,25 кг/м);
- підкіс або тяга й передній пояс — труба 40×40×3, 3,30 кг/м;
- решетування під профлист або полікарбонат — труба 40×20×2, 1,68 кг/м;
- стінова пластина — лист 8 мм, 62,8 кг/м², з отворами під анкери.
Труба замість кутника — не естетика: у замкненого профілю немає полиці, на якій збираються вода й листя, і він жорсткий в обидва боки, тож козирок не «гуляє» вбік. Стінова пластина ширша за консоль, бо саме вона розподіляє зусилля на анкери: два анкери з вертикальним рознесенням працюють краще, ніж один потужний. Маси інших перерізів — у калькуляторі профільної труби.
Вузли та шви
Головний вузол — консоль, приварена до стінової пластини: він працює на згин і несе сніг. При стінці 4 мм правило 0,7·t дає 2,8 мм, а найменший несучий шов за EN 1993-1-8 — a3 (катет z ≈ 4,2 мм), тому консоль приварюють до пластини швом a3 по всьому периметру, а якщо треба міцніше, ставлять ребро під консоллю. Метр такого шва — 0,078 кг наплавлення; діапазони перерахує калькулятор кутового шва.
- Обидві консолі на одному кондукторі — різниця в кілька міліметрів у куті підкосу дає перекошений козирок, і на тлі дверей це видно одразу.
- Решетування варити герметично зверху — переривчастий шов лишає щілини, де стоїть вода; на ненесучому решетуванні важлива герметичність, а не товщина.
- Кінці труб заглушити — відкрита труба біля стіни — це бачок для води й гніздо для ос.
Порядок виготовлення і монтажу
- Огляд стіни — з чого вона (бетон, повнотіла цегла, пустотілий блок, газобетон), де йде утеплювач і чи є над дверима армопояс.
- Ескіз — виліт не менше 1,2 м, ширина отвору плюс 25–30 см з кожного боку, ухил від стіни.
- Виготовлення — різання, зварювання консолей парами в кондукторі, пластини з отворами, решетування.
- Покриття — у цеху, до монтажу.
- Монтаж — отвори за шаблоном пластини, анкери під матеріал стіни, консолі, вивірка, решетування, покрівля.
- Вода — краплинник, жолобок і герметизація примикання козирка до стіни.
На утепленій стіні пластина не повинна висіти на пінопласті: анкер мусить доходити до кладки, а під пластиною потрібна жорстка проставка, інакше козирок з часом просідає разом із притиснутим утеплювачем.
Захист від корозії
Козирок стоїть під дощем, а взимку ще й у солі з взуття, і до його задньої частини біля стіни потім важко дістатися. Тому частіше обирають гарячий цинк (25+ років до першої іржі) або цинк із полімером, якщо козирок має бути кольоровим (30+). Ґрунт з емаллю (3–5 років) — це фарбування раз на кілька сезонів, та ще з драбини над дверима. Консолям із труби під цинкування потрібні отвори для виходу повітря — наглухо заварена труба у ванні може луснути.
Типові помилки
- Виліт менше метра — козирок закриває двері, але не верхню сходинку.
- Розпірний анкер у газобетоні чи пустотілому блоці — не тримає; там лише хімія із сітчастою гільзою або спіральний дюбель.
- Ухил до стіни — вода йде під пластину й по фасаду; ухил завжди від стіни, до жолобка.
- Немає краплинника — крапля повертається під крайку й капає на того, хто заходить.
- Полікарбонат перевернутий UV-шаром усередину — жовтіє так само швидко, як дешевий.
Як порахувати матеріали: приклад козирка 1,2×1,5 м
Козирок на консолях із підкосами: виліт 1,2 м, ширина 1,5 м, дві консолі, два підкоси приблизно по 0,9 м, передній пояс і чотири бруски решетування. Це приклад підрахунку маси, а не проєкт анкерного вузла.
| Елемент | Профіль | Довжина, м | Шт. | кг/м | кг |
|---|---|---|---|---|---|
| Консоль | 60×40×4 | 1,20 | 2 | 5,45 | 13,1 |
| Підкіс | 40×40×3 | 0,90 | 2 | 3,30 | 5,9 |
| Передній пояс | 40×40×3 | 1,50 | 1 | 3,30 | 4,9 |
| Решетування | 40×20×2 | 1,50 | 4 | 1,68 | 10,1 |
| Разом | 34,1 | ||||
| Із запасом 5 % | 36 | ||||
Сталі 34 кг чистої ваги і 36 кг із запасом; дві стінові пластини 150×250 мм із листа 8 мм додають близько 5 кг. Сніг на цьому козирку за варшавських 0,9 кПа — близько 160 кг, у кілька разів більше за всю сталь, і анкери визначає він, а не маса козирка. Відомість зі своїми розмірами перерахує калькулятор відомості матеріалів, а готову схему з кресленням і списком різання дасть калькулятор козирка над входом.
Що далі
Якщо козирок виростає до розміру, під яким паркуються, — це вже навіс, і опори там ідуть у ґрунт, а не в стіну. Ґанок під козирком описано у статті сходи та поручні. Підбір кріплення за основою й строки служби покриттів — у статті як замовляють.
Часті питання
Який виліт потрібен козирку?
Не менший за метр, а краще 1,2 м. Козирок має перекривати не лише двері, а й верхню сходинку — інакше людина стоїть під ним і все одно мокне, поки шукає ключі. За шириною беруть отвір дверей плюс 25–30 см з кожного боку.
Чи витримає стіна?
Залежить від стіни, а не від козирка. У бетон і повнотілу цеглу йдуть розпірні та клинові анкери, у порожнистий блок і газобетон — тільки хімічний анкер із сітчастою гільзою або спіральний дюбель. Той самий козирок на бетоні й на газобетоні тримається по-різному.
Скільки важить сніг на козирку?
За варшавських 0,9 кПа на козирку 1,2×1,5 м набирається близько 160 кг — більше, ніж важить сам козирок. Усе це навантаження приходить у два анкерні вузли, тому їх і рахують, а не підбирають на око.
Чи жовтіє полікарбонат?
Той, що без захисного шару від ультрафіолету, — так, за три-чотири сезони. Лист із UV-шаром маркується, і класти його треба цим боком назовні: перевернутий лист старіє так само швидко, як дешевий.
З якого профілю зробити козирок над дверима?
Консолі — з прямокутної труби 60×40 (при стінці 4 мм 5,45 кг/м), підкоси й рама — з 40×40×3, решетування під покрівлю — з 40×20×2. Замкнені профілі жорсткі в обидва боки, і їх легко захистити від іржі. Переріз підбирають не за масою козирка, а за снігом і за тим, що витримає стіна: усе навантаження йде у два анкерні вузли.
Скільки важить сталевий козирок 1,2×1,5 м?
Сама сталь у прикладі на цій сторінці — дві консолі, два підкоси, передній пояс і чотири бруски решетування — близько 34 кг, із запасом на різ близько 36 кг, плюс дві стінові пластини й покрівля. Сніг за варшавських 0,9 кПа на тій самій площі важить близько 160 кг, тобто в кілька разів більше за конструкцію, — саме він вирішує, які потрібні анкери.
