Гаражі та госпблоки

Металевий гараж збирається за кілька днів, і саме тому в ньому найчастіше забувають про вентиляцію. Отвір під звисом коштує копійки, а його відсутність іржавить гараж зсередини швидше, ніж дощ ззовні.

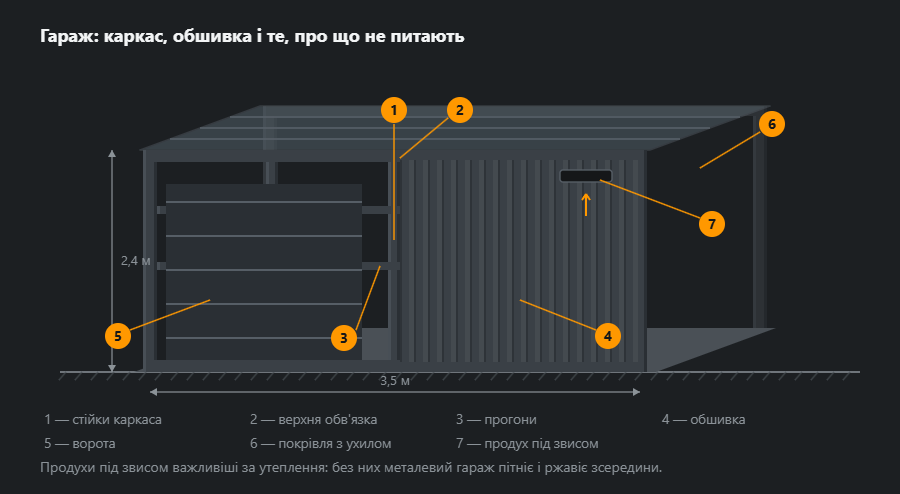

Каркас і обшивка

Каркас — це стійки по кутах і по довжині стін, верхня обв’язка по периметру й прогони під покрівлю. Обшивка на ньому не несуча: вона закриває й тримає форму, але навантаження від снігу на покрівлі приймають прогони та обв’язка.

Завантажити схему: SVG · PNG

Ухил покрівлі роблять у бік, протилежний воротам: інакше вода з даху ллється рівно туди, де відчиняють двері. По низу стін лишають зазор до плити, щоб обшивка не стояла у воді.

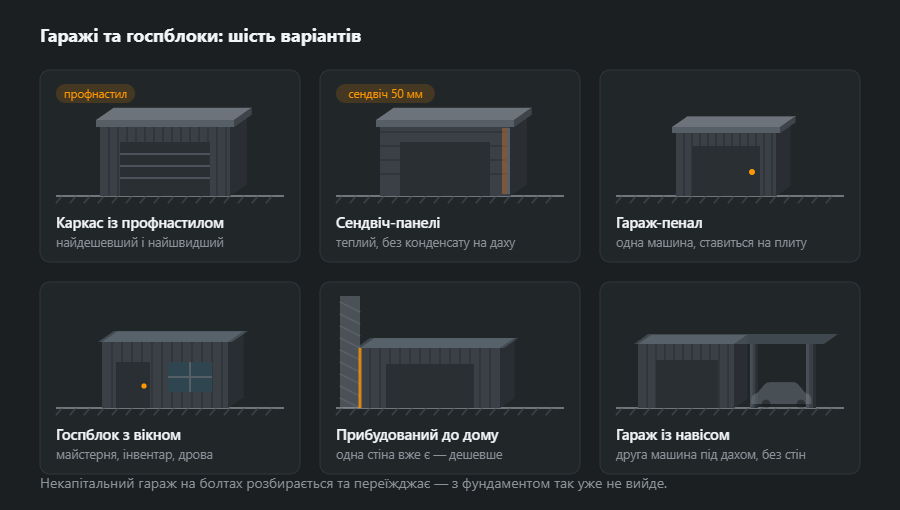

Шість варіантів

Завантажити схему: SVG · PNG

• Каркас із профнастилом — найдешевший і найшвидший; холодний.
• Сендвіч-панелі — теплий гараж без окремого утеплення й без конденсату на стелі.
• Гараж-пенал — під одну машину, ставиться на плиту і перевозиться цілком.
• Госпблок з вікном — майстерня, інвентар, дрова; вікно ставлять на північ, щоб улітку не грівся.
• Прибудований до дому — одна стіна вже є, економія помітна; але потрібне примикання до стіни й водовідведення.
• Гараж із навісом — друга машина під дахом, без стін і без воріт.

Утеплення й конденсат

Конденсат сідає там, де тепле повітря зустрічає холодний метал. Звідси правило, зворотне інтуїції: закрити метал важливіше, ніж утеплити. П’ять сантиметрів пінопласту, приклеєних до профнастилу без зазорів, працюють краще за десять сантиметрів мінвати, покладеної зі щілинами по краях.

Якщо гараж не опалюється, утеплювати його взагалі немає сенсу — там потрібен вентзазор. Він не гріє, він сушить: повітря проходить під обшивкою й забирає вологу, і метал лишається сухим. Докладний розбір із розрізами стіни — у статті як замовляють.

З яких профілів і чому

Гараж здається простим, але дах несе сніг, а стіни — вітровий тиск на велику пласку поверхню. Перерізи нижче — звичайна відправна точка; прогони й балки перевіряють на сніг і вітер для конкретного місця, а гараж, міцно пов’язаний із землею, потребує дозвільних документів.

• Стійки — труба 60×60×3, 5,19 кг/м, по кутах, приблизно через 2 м уздовж стін і з обох боків воріт.
• Верхня обв’язка й нижня рама — 60×40×3, 4,25 кг/м, довгою стороною вертикально; нижня рама розподіляє тиск на плиту й тримає крок стійок.
• Балки даху — теж 60×40×3, через 2 м, з ухилом від воріт назад.
• Прогони — 40×40×2, 2,31 кг/м, уздовж гаража, із кроком під несучу здатність профлисту.
• Стінові ригелі — 40×20×2, 1,68 кг/м, два ряди під кріплення листа.

Профлист 0,5 мм — це близько 3,9 кг/м² самої сталі, тож обшивка легка порівняно з каркасом — тому її так легко зірвати, якщо вона погано прикручена. Маси інших профілів — у калькуляторі профільної труби.

Вузли та шви

• Каркас секціями — стіни варять у цеху рамами, а на місці стягують болтами по кутах. Такий гараж можна розібрати й перевезти, а зварювання на майданчику зводиться до доробок.
• Стійка до нижньої рами — шов по колу; цей вузол тримає стіну під час пориву вітру.
• Балка до обв’язки — із косинкою або внапуск, швом з обох боків; відкритий торець труби заглушують, щоб у неї не набиралася вода.
• Тонкі ригелі — короткими стібками, стінка 2 мм легко пропалюється.

При стінці 3 мм звичайна верхня межа 0,7·t — лише 2,1 мм, а EN 1993-1-8 вимагає товщину шва не менше 3 мм: мінімум тут вищий за цю межу. Тому несучі вузли варять a3, за мінімумом норми, і перевіряють розрахунком — z ≈ 4,2 мм і 0,078 кг наплавлення на метр. Перевірить калькулятор кутового шва, а техніку на трубах описує зварювання профільної труби.

Порядок виготовлення та монтажу

1. Плита або стрічка — вирівняна, з невеликим ухилом від центру назовні.
2. Креслення й різання — крок стійок під ширину воріт і листа, балки з ухилом, ригелі під саморізи.
3. Рами стін у цеху — на рівному столі, з перевіркою діагоналей.
4. Захист — ґрунт і фарба або цинкування до відправлення.
5. Монтаж — стіни на плиту, анкери, стягування кутів, обв’язка, балки, прогони.
6. Обшивка — лист знизу вгору, добірні елементи, водостік ззаду, продухи під звисом, ворота.

Захист від корозії

У гаражі каркас іржавіє зсередини, а не від дощу: конденсат із листа стікає по стійках, і нижня рама стоїть у вологості біля плити. Тому нижню раму й низ стійок захищають найретельніше — найкраще цинком — і підкладають під раму стрічку чи прокладки, щоб вона не лежала пласко у воді. Труби заглушують або свердлять у них зливні отвори в нижній точці. Профлист не ріжуть болгаркою: гарячі ошурки вплавляються в покриття, і за місяць кожна з них — руда цятка.

Типові помилки

• Прогони «як у сараї» — перша сніжна зима прогинає дах, і лист починає текти на саморізах.
• Немає нижньої рами — стійки, заанкерені поодинці, розходяться, і ворота перестають зачинятися.
• Лист різали болгаркою — руді цятки по всій обшивці.
• Відкриті труби — вода всередині, іржа зсередини, а взимку розірваний профіль.
• Ворота не в кроці стійок — проріз потім доварюють на майданчику.

Як порахувати матеріали: гараж 3,5×6 м

Гараж 3,5×6 м заввишки 2,4 м, із воротами 2,5 м у торці: десять стійок, обв’язка по периметру (19 м), нижня рама без ділянки воріт (16,5 м), чотири балки по 3,7 м, чотири прогони по 6 м і два ряди ригелів по 16,5 м. Без листа, воріт і доборів.

Виходить 449 кг чистої ваги й 472 кг із запасом, близько 22 кг сталі на квадратний метр гаража. Найбільше важить профіль 60×40×3 — обв’язка, рама й балки разом дають майже половину каркаса, тож тут вигідно добре розкласти розкрій із шестиметрових хлистів. Варіант з іншими розмірами порахує калькулятор відомості матеріалів, а легкий дах без стін — навіси.

Що далі

Ворота для гаража — окрема розмова: секційні потребують запасу висоти над отвором, ролетні заощаджують місце, розпашні найдешевші. Усе це в статті ворота і хвіртки. Якщо споруда виходить за розміри гаража і з’являється проліт понад шість метрів, дивіться каркаси та ангари.

Автор: Dmitry Frolov, зварник, виготовлення металоконструкцій Оновлено: 28 вересня 2026
