Garages et abris en acier

Un garage en acier se monte en quelques jours, et c’est précisément pour cela que la ventilation est oubliée. Une aération sous l’avant-toit coûte trois fois rien, et son absence fait rouiller le garage de l’intérieur plus vite que la pluie ne le fait de l’extérieur.

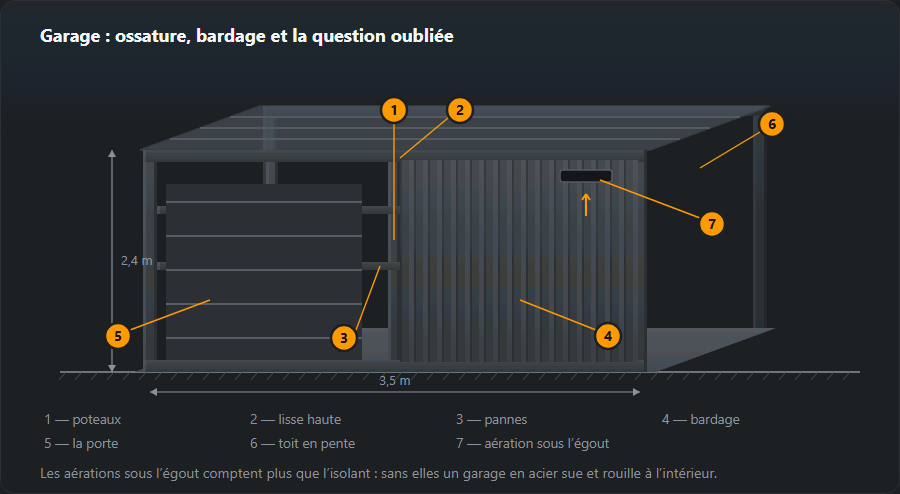

Ossature et bardage

L’ossature, ce sont des poteaux aux angles et le long des murs, une sablière sur le pourtour et des pannes sous le toit. Le bardage ne porte pas : il ferme la boîte et la maintient en forme, mais la charge de neige sur le toit est reprise par les pannes et la sablière.

Télécharger le schéma : SVG · PNG

Le toit est incliné en s’éloignant de la porte : sinon l’eau du toit tombe exactement là où la porte s’ouvre. On laisse un jeu entre le bas du bardage et la dalle pour que la tôle ne baigne pas dans l’eau.

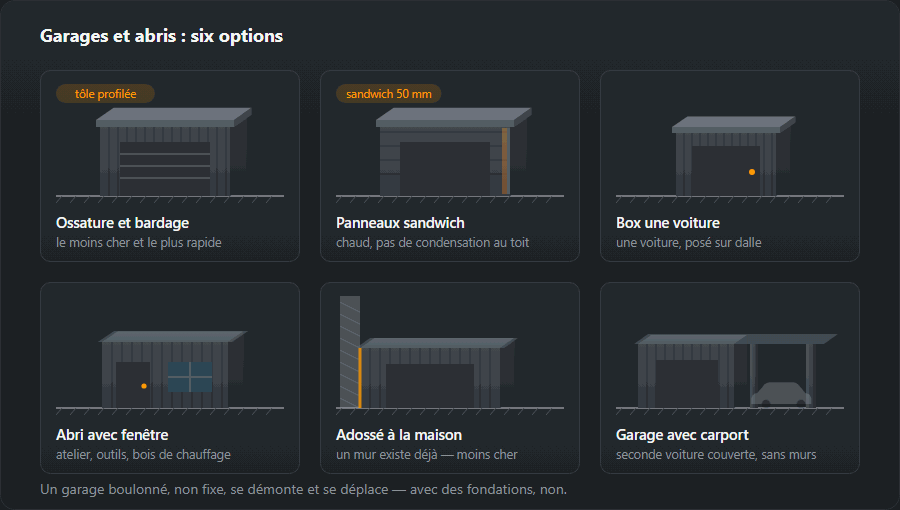

Six variantes

Télécharger le schéma : SVG · PNG

• Ossature avec tôle profilée — le moins cher et le plus rapide ; froid.
• Panneaux sandwich — un garage chaud, sans isolation séparée et sans condensation au plafond.
• Garage monovoiture — pour une voiture, posé sur une dalle et déplaçable d’une seule pièce.
• Abri avec fenêtre — atelier, outils, bois de chauffage ; la fenêtre se met côté nord pour qu’il n’y fasse pas une fournaise l’été.
• Adossé à la maison — un mur est déjà là et l’économie est réelle ; il faudra un solin de raccordement et une évacuation des eaux.
• Garage avec carport — une deuxième voiture à l’abri d’un toit, sans murs ni porte.

Isolation et condensation

La condensation se dépose là où l’air chaud rencontre l’acier froid. D’où une règle qui va à l’encontre de l’intuition : recouvrir l’acier compte plus que l’isoler. Cinq centimètres de polystyrène collés à la tôle sans aucun vide valent mieux que dix centimètres de laine minérale posés avec des vides sur les bords.

Si le garage n’est pas chauffé, l’isoler n’a aucun sens — il lui faut une lame d’air ventilée. Elle ne chauffe pas, elle assèche : l’air passe derrière le bardage et emporte l’humidité, et l’acier reste sec. Les coupes de mur détaillées sont dans comment se passe une commande.

Quels profilés, et pourquoi

Un garage paraît simple, mais le toit porte la neige et les murs subissent la pression du vent sur une grande surface plane. Les profilés ci-dessous sont un point de départ courant ; pannes et poutres sont vérifiées pour la neige et le vent sur le site réel, et un garage fixé définitivement au sol nécessite une autorisation d’urbanisme.

• Poteaux — tube carré 60×60×3, 5,19 kg/m, aux angles, environ tous les 2 m le long des murs et de chaque côté de la porte.
• Sablière et cadre de base — 60×40×3, 4,25 kg/m, grand côté à la verticale ; le cadre de base répartit la charge sur la dalle et maintient l’entraxe des poteaux.
• Poutres de toit — également 60×40×3, tous les 2 m, en pente de la porte vers le fond.
• Pannes — 40×40×2, 2,31 kg/m, dans le sens de la longueur du garage, espacées selon la tôle de couverture.
• Lisses de mur — 40×20×2, 1,68 kg/m, deux rangées pour fixer la tôle.

Une tôle profilée de 0,5 mm pèse environ 3,9 kg/m² d’acier, le bardage est donc léger comparé à l’ossature — ce qui explique qu’il s’arrache si facilement quand il est mal fixé. Les poids des autres profilés sont dans le calculateur de tubes carrés et rectangulaires.

Assemblages et soudures

• Ossature en panneaux — les murs sont soudés en atelier sous forme de cadres et boulonnés aux angles sur place. Un tel garage peut être démonté et déplacé, et le soudage sur chantier se réduit à des retouches.
• Poteau sur cadre de base — soudé sur tout le pourtour ; c’est cet assemblage qui tient le mur dans une rafale.
• Poutre de toit sur sablière — avec un gousset ou à recouvrement, soudée des deux côtés ; l’extrémité ouverte du tube est obturée pour qu’elle ne collecte pas l’eau.
• Lisses minces — en cordons courts, car une paroi de 2 mm se perce facilement.

Avec une paroi de 3 mm, la limite haute habituelle de 0,7·t n’est que de 2,1 mm, alors que la NF EN 1993-1-8 exige une gorge d’au moins 3 mm : ici le minimum se situe au-dessus de cette limite. Les assemblages porteurs sont donc soudés a3, le minimum de la norme, et vérifiés par le calcul — z ≈ 4,2 mm et 0,078 kg de métal d’apport par mètre. Le calculateur de soudure d’angle le vérifie, et souder un tube carré traite de la technique.

Ordre de fabrication et de montage

1. Dalle ou semelle filante — de niveau, avec une légère pente du centre vers l’extérieur.
2. Plan et débit — entraxe des poteaux adapté aux largeurs de porte et de tôle, poutres avec la pente, lisses pour les vis.
3. Cadres de mur en atelier — sur une table plane, diagonales contrôlées.
4. Protection — primaire et peinture, ou galvanisation, avant livraison.
5. Montage — murs sur la dalle, ancrages, angles boulonnés, sablière, poutres de toit, pannes.
6. Bardage — tôles du bas vers le haut, solins, gouttière à l’arrière, aérations sous l’avant-toit, porte.

Protection contre la corrosion

Dans un garage, l’ossature rouille de l’intérieur, pas à cause de la pluie : la condensation ruisselle le long des poteaux et le cadre de base baigne dans l’humidité au niveau de la dalle. Le cadre de base et les pieds de poteau reçoivent donc la protection la plus soignée — le zinc est le meilleur — et une bande ou des cales sont placées sous le cadre pour qu’il ne repose pas à plat dans l’eau. Les tubes sont obturés, ou percés de trous d’évacuation au point le plus bas. La tôle profilée ne se coupe pas à la meuleuse d’angle : les copeaux chauds fondent dans le revêtement et un mois plus tard chaque particule est un point de rouille.

Erreurs fréquentes

• Pannes « de cabane » — dès le premier hiver enneigé le toit s’affaisse et la tôle fuit au niveau des vis.
• Pas de cadre de base — des poteaux ancrés un par un s’écartent et la porte ne ferme plus.
• Tôle coupée à la meuleuse — des points de rouille sur tout le bardage.
• Tubes ouverts — de l’eau à l’intérieur, de la rouille de l’intérieur, et en hiver un profilé fendu.
• Porte hors de la trame des poteaux — l’ouverture est rafistolée plus tard par du soudage sur chantier.

Calculer le matériau : un garage de 3,5×6 m

Un garage de 3,5×6 m, haut de 2,4 m, avec une porte de 2,5 m dans le pignon : dix poteaux, sablière sur tout le pourtour (19 m), cadre de base moins l’ouverture de la porte (16,5 m), quatre poutres de toit de 3,7 m, quatre pannes de 6 m et deux rangées de lisses de 16,5 m. Sans tôle de couverture, ni porte, ni solins.

Cela fait 449 kg net et 472 kg avec marge, soit environ 22 kg d’acier par mètre carré de garage. Le poste le plus lourd est le 60×40×3 — sablière, cadre de base et poutres de toit représentent ensemble presque la moitié de l’ossature, donc un plan de débit bien conçu à partir de barres de 6 m est rentable ici. Une version avec d’autres dimensions passe par le calculateur de nomenclature, et un toit léger sans murs est traité dans carports.

Pour aller plus loin

La porte est une question à part : les portes sectionnelles ont besoin de hauteur libre au-dessus de l’ouverture, les rideaux métalliques gagnent de la place, les portes battantes sont les moins chères. Tout est dans portails et portillons. Si le bâtiment dépasse les dimensions d’un garage et que la portée dépasse six mètres, voir halls et ossatures.

Auteur : Dmitry Frolov, soudeur et métallier Mis à jour : 28 septembre 2026
