Carports en acier
Un carport paraît simple : quatre poteaux et un toit. C’est pourtant exactement là que l’on économise sur ce qui ne se rattrape pas plus tard — la profondeur de la semelle, la section du poteau et la pente de la toiture. Ici, il est démonté assemblage par assemblage, dans l’ordre où l’atelier le traite réellement.

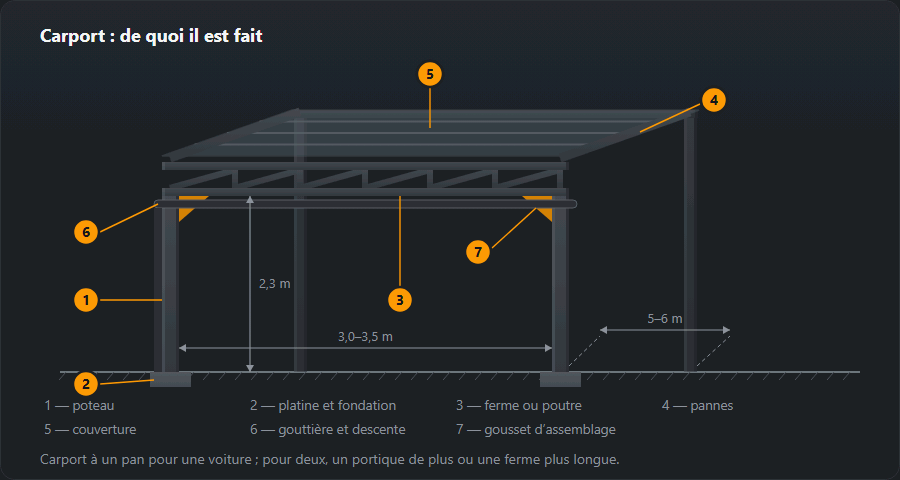

Le carport dans son ensemble
Un carport monopente pour une voiture, c’est deux poteaux à l’avant et deux à l’arrière, un élément porteur le long du bord avant, des pannes en travers et la couverture par-dessus. La charge descend : la neige se pose sur la couverture, la couverture la transmet aux pannes, les pannes à la ferme, la ferme aux poteaux, les poteaux à la fondation. Le maillon le plus faible de cette chaîne dimensionne toute la structure, et ce n’est que rarement la pièce que l’on regarde.
Ces dimensions ne relèvent pas de l’esthétique. Une largeur de 3,0 à 3,5 m, c’est la voiture plus une portière ouverte ; 5 à 6 m de longueur, c’est la voiture plus la place de passer devant ; 2,3 m de hauteur libre, c’est une voiture avec un coffre de toit. Pour deux voitures, on ne construit pas un carport plus large — on ajoute un troisième portique ou une ferme de plus grande portée.

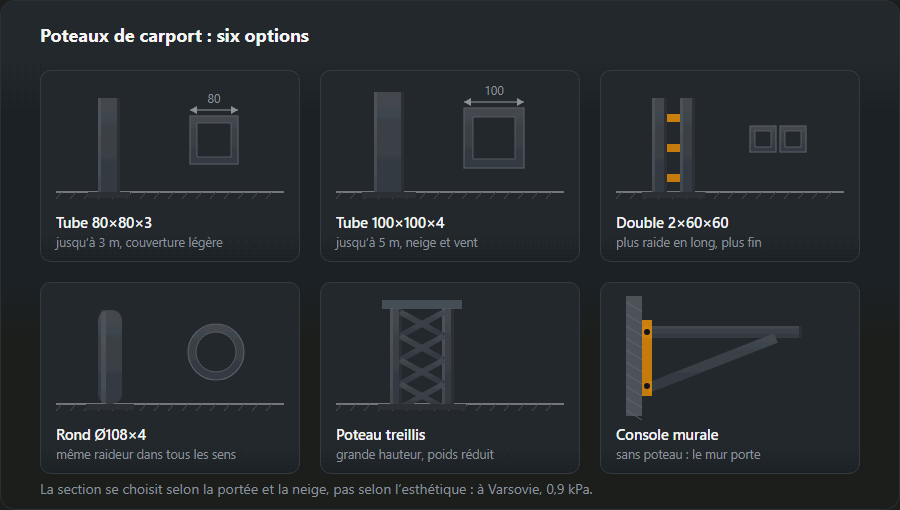

Poteaux : six options
La section se choisit selon la portée et la charge de neige. La charge de neige de calcul à Varsovie est de 0,9 kPa, soit environ 90 kg sur chaque mètre carré de toiture, ce qui fait près de deux tonnes sur un carport de 3×6 m. Section et portée sont fixées par un calcul pour la neige et le vent locaux ; sur les petits carports, les tubes 80×80×4 (9,22 kg/m) et 100×100×4 sont les plus courants.
Deux de ces six solutions règlent un problème d’espace plutôt que de résistance. Un porte-à-faux fixé au mur supprime complètement les poteaux avant : le carport est accroché à la maison et il n’y a plus rien où accrocher une portière. Un poteau en treillis se justifie quand la hauteur est grande et que la masse doit rester faible — c’est une ferme dressée à la verticale.

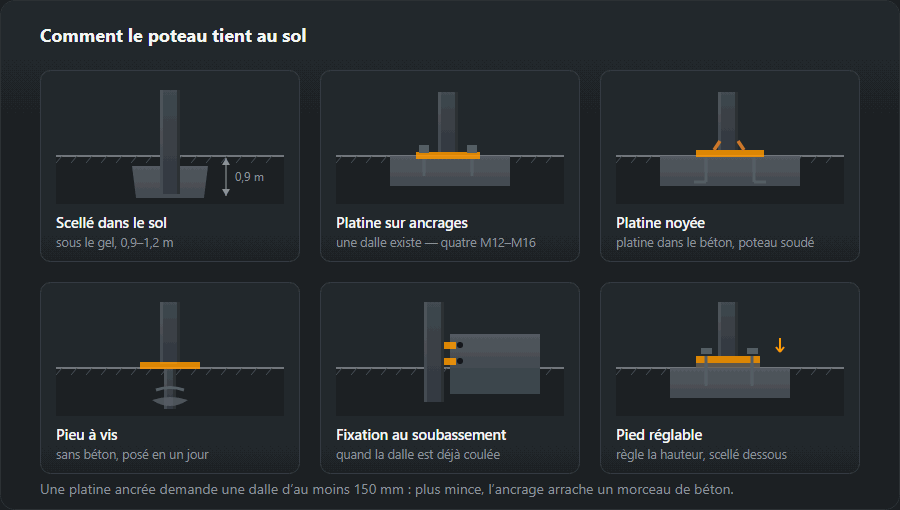

Comment le poteau tient au sol
C’est l’assemblage le plus cher à corriger : le refaire après le montage oblige à démonter le carport. Le choix dépend de ce qui existe déjà sur place.
- Scellé dans le béton — le moins cher en matière, mais il faut descendre sous la profondeur hors gel et attendre une semaine.
- Pieu vissé — ni béton ni attente, et il encaisse le gonflement du sol ; posé en une journée.
- Platine sur chevilles — quand la dalle est déjà coulée. Il doit s’agir d’une vraie dalle, de 150 mm et plus, pas d’une chape de ragréage.
- Pied réglable — pour une cour en pente : la hauteur se règle sur place et on coule du mortier de calage dessous.

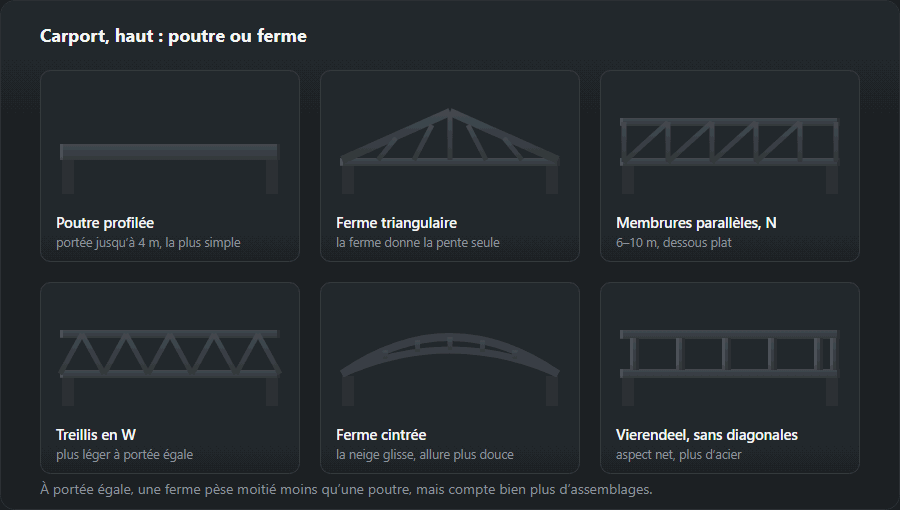

Le haut : poutre ou ferme
Jusqu’à quatre mètres de portée, il n’y a pas à discuter — une poutre en profilé est plus simple et moins chère à fabriquer. Au-delà, la ferme commence à l’emporter : à portée égale, elle pèse moitié moins, donc les poteaux dessous s’allègent aussi. Vous le payez en assemblages, et chaque assemblage est de la découpe, de l’ajustage et du soudage.
Une ferme triangulaire donne elle-même la pente, donc elle n’exige pas de poteaux de hauteurs différentes. Une ferme à membrures parallèles garde la sous-face plane, ce qui compte quand la sous-face est visible d’en bas et qu’on veut une ligne nette. La ferme cintrée est faite pour le polycarbonate : la plaque se courbe et déteste le pli.

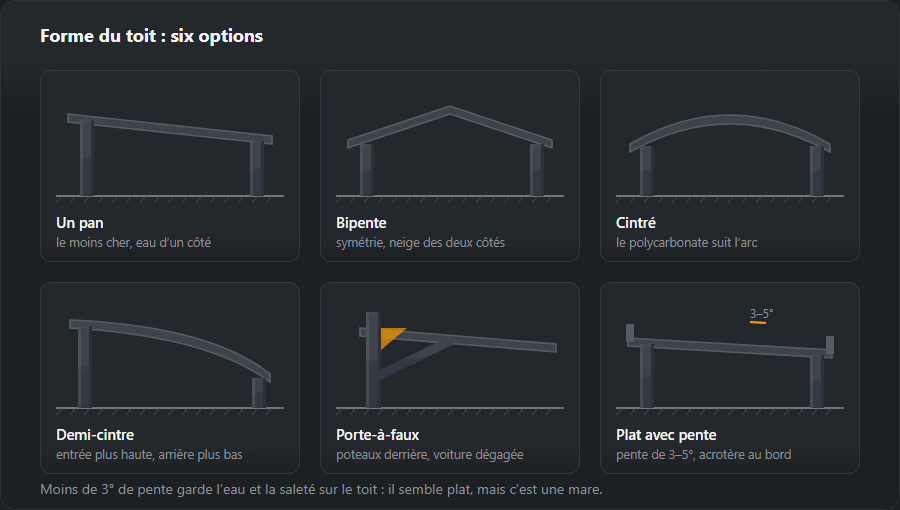

Forme de la toiture
Le carport en porte-à-faux se distingue des autres : les deux poteaux passent à l’arrière, et plus rien ne reste devant la voiture pour accrocher une portière. Vous le payez en acier, car un porte-à-faux travaille en flexion et la section grossit. La version plate avec pente se place là où le carport rejoint la maison et ne doit pas contrarier son toit ; un acrotère longe le bord et l’eau part dans une descente d’eaux pluviales.

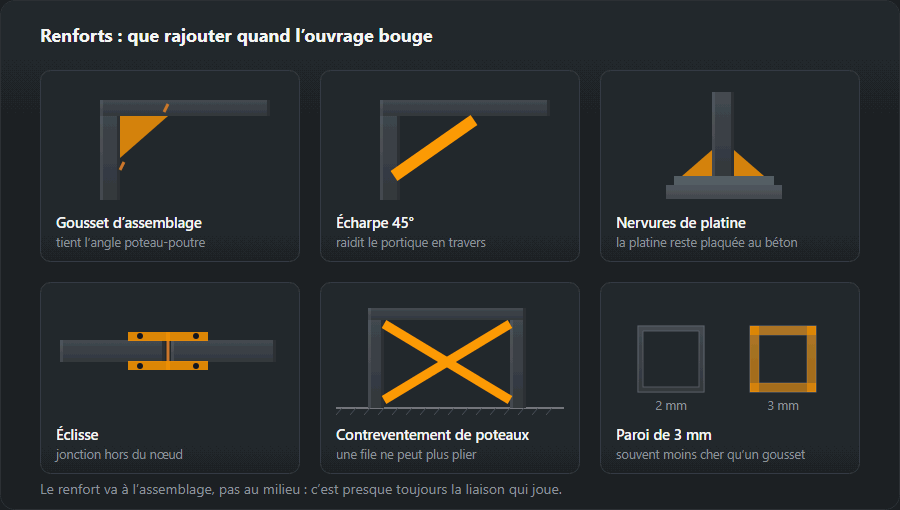

Renforts : que rajouter quand ça bouge
Un carport qui bouge au vent ne plie presque jamais au milieu de la portée — c’est l’assemblage qui bouge. Le renfort se place donc dans l’assemblage.
Parfois, la réponse économique n’est pas un gousset mais un millimètre de paroi en plus : le 100×100×3 et le 100×100×4 diffèrent de prix de moins que ne coûtent une douzaine de goussets une fois la découpe et le meulage comptés. Ce calcul vaut la peine d’être fait avant la fiche de débit, pas après.

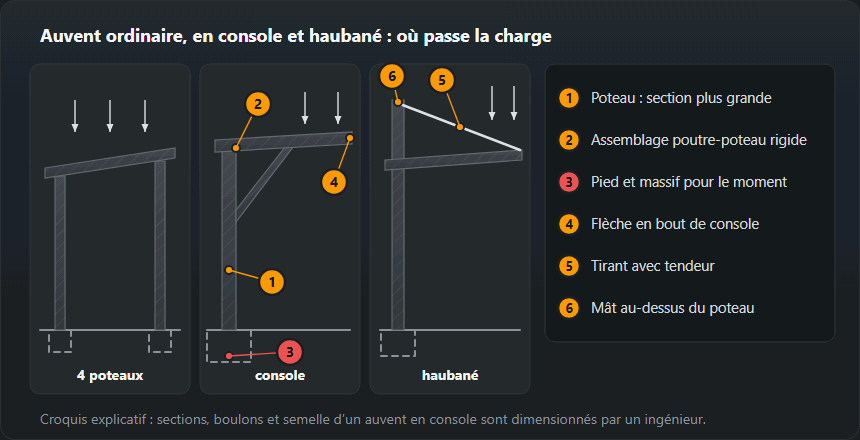

Carport en porte-à-faux : comment il est construit
Dans un carport en porte-à-faux, les poteaux sont alignés sur une seule rangée à l’arrière et les poutres de toiture s’avancent sans appui. Rien devant la voiture — pas de poteau où accrocher une portière, rien qui gêne pour dégager la neige de l’allée. Le prix de ce confort est mécanique : ce que les poteaux avant portent dans un carport ordinaire est repris ici par la flexion. Le moment dû à la neige en bout de porte-à-faux passe dans l’assemblage poutre-poteau, descend le long du poteau jusqu’à la base et entre dans une fondation qui doit résister au renversement.
- Poteau — une section plus grosse que dans un carport à quatre poteaux avec la même toiture ; souvent une poutrelle ou un tube rectangulaire placé grand côté dans le plan de flexion.
- Assemblage poutre-poteau — rigide : une platine d’about boulonnée ou une soudure avec raidisseurs. L’articulation qui suffit pour un carport ordinaire signifie ici un toit qui s’affaisse.
- Base et fondation — plus d’ancrages plus espacés, une platine plus épaisse, un plot de béton plus lourd. Les pieux vissés ne sont employés que si le fabricant indique pour eux un moment résistant.
- Version à tirant — un petit mât s’élève au-dessus du poteau et une tige avec tendeur va de lui jusqu’à l’extrémité du porte-à-faux. La flexion se transforme en traction dans la tige, donc la poutre peut être plus légère. La tige ne travaille qu’en traction : sous le soulèvement du vent, elle se détend et tout le moment revient à la poutre, c’est pourquoi cette version est elle aussi dimensionnée par un ingénieur.
Un carport en porte-à-faux est une structure chargée sans réserve sous la forme d’une seconde rangée de poteaux. Les sections de poteau et de poutre, la boulonnerie et la fondation viennent de l’étude de l’ingénieur ; cette page explique de quoi il est fait et où se trouvent les points faibles.
Les profilés d’un carport, et pourquoi
Poteaux et poutres sont faits de profils creux. Un tube carré est aussi rigide dans les deux directions, n’a pas d’ailes où l’eau et les feuilles s’accumulent, et se peint facilement sur tout le pourtour. La masse linéique vient du tableau, pas de la mémoire :
- 100×100×4 — 11,7 kg/m, le poteau le plus courant pour un carport d’une ou deux voitures ;
- 100×100×5 — 14,4 kg/m, quand on préfère une paroi plus épaisse à des goussets ;
- 120×60×4 — 10,5 kg/m, la poutre longitudinale posée sur chant ;
- 60×40×3 — 4,25 kg/m, pannes sous la couverture et jambes de force ;
- IPE 160 — 15,8 kg/m, quand le porte-à-faux est long et qu’il faut une poutre haute.
Un tube rectangulaire se pose grand côté à la verticale : à masse égale, une poutre sur chant fléchit nettement moins qu’une poutre à plat. Une poutrelle est plus rigide au kilogramme dans un plan, mais ses ailes ouvertes doivent être peintes sur les deux faces et elle demande des bouchons là où elle rencontre un tube. Tableaux de masses complets — masse des tubes et profils creux et masse des poutrelles en acier.
Assemblages et soudures : quelle taille déposer
La soudure la plus chargée d’un carport relie le poteau à sa platine. La taille de la soudure est limitée par la pièce la plus mince — ici la paroi du tube. Avec une paroi de 4 mm, la limite haute raisonnable est 0,7·4 = 2,8 mm, alors que la plus petite soudure d’angle que la NF EN 1993-1-8 accepte comme porteuse est a3 (côté z ≈ 4,2 mm). La fenêtre est étroite : le poteau est soudé avec une soudure d’angle a3 sur tout le pourtour, et un assemblage plus résistant vient d’une paroi plus épaisse (0,7·5 = 3,5 mm pour du 100×100×5) ou de raidisseurs, pas d’une soudure plus grosse. Le calculateur de soudure d’angle convertit a ↔ z et affiche les avertissements.
Il y a peu de métal déposé : six poteaux 100×100, cela fait 2,4 m de soudure d’angle a3, soit environ 0,19 kg à 0,078 kg/m. Ce qui coûte, ce n’est pas le dépôt mais la préparation : une extrémité de tube coupée d’équerre, une platine propre et un jeu qui permet à la racine de fondre.
- Soudures continues, sans interruption — une soudure discontinue sur un profil creux laisse des fentes par où l’eau entre.
- Bouchon en haut du poteau — sans lui, l’eau s’accumule dans le tube, gèle en hiver et fait gonfler les parois.
- Trous pour la galvanisation — un portique destiné à la galvanisation à chaud exige des trous d’évent et de purge dans chaque longueur fermée (NF EN ISO 14713-2) ; détails dans l’article sur le soudage du tube carré.
Ordre de fabrication et de montage
- Relevé et croquis — les dimensions réelles du terrain, la pente du sol, le passage de la gouttière et la destination de l’eau.
- Nomenclature et plan de débit — la liste des pièces, la masse, le plan de découpe des barres ; ensuite seulement la commande d’acier.
- Découpe et préparation — longueurs prises sur le plan, platines percées pour les chevilles, bouchons.
- Soudage des portiques sur table plane — pointage, contrôle des diagonales, puis seulement soudage complet ; nouvelle mesure une fois refroidi.
- Revêtement — zinc ou peinture avant que la structure parte sur chantier ; la peinture appliquée en atelier est régulière et durcit dans des conditions maîtrisées.
- Fondations — les semelles ou les ancrages sont préparés à l’avance ; le béton demande environ une semaine avant de prendre une charge.
- Montage — poteaux, mise à niveau avec des cales, poutres, pannes, jambes de force, enfin la couverture et les solins. Les dégâts de revêtement dus au montage sont retouchés avec du zinc à froid.
Le soudage du carport lui-même prend environ une semaine en atelier, la peinture sèche trois à cinq jours, et l’étape la plus longue est de s’accorder sur le croquis. Le calendrier complet est dans l’article comment commander.
Protection contre la corrosion
Un carport reste sous la pluie toute l’année : sa durée de vie dépend donc plus souvent du revêtement que de la section. La durée de vie se compte jusqu’à la première tache de rouille : primaire et peinture 3 à 5 ans, peinture poudre 7 à 10, galvanisation à chaud plus de 25, zinc plus polymère plus de 30 ans. Le zinc à chaud protège aussi l’intérieur du tube, là où un pinceau n’atteint pas. Le pied du poteau rouille le plus vite — la jonction avec le béton, où l’eau et le sel de déneigement stagnent ; une platine au-dessus du sol dure en général plus longtemps qu’un poteau scellé dans le sol.
Erreurs typiques
- Pente inférieure à 3° — la toiture paraît plane, mais l’eau et la saleté stagnent sur la tôle.
- Platine sur chevilles posée sur une chape mince — il faut une dalle d’au moins 150 mm, sinon la cheville arrache le béton.
- Pas de contreventement — la rangée de poteaux se plie sur le côté sous un vent dans l’axe du carport.
- « z6 » au lieu de « a6 » — confondre le côté avec la gorge donne une soudure environ 30 % plus faible.
- Tubes fermés envoyés à la galvanisation — ils peuvent éclater dans le bain.
- Carport en porte-à-faux sur une semelle ordinaire — une fondation dimensionnée pour un poteau en compression plutôt que pour un moment finit par basculer.
Calculer les matériaux : un exemple de 3×6 m
Un carport monopente de 3×6 m sur trois paires de poteaux (une portée de poutre de 3 m, dans la plage d’une poutre en tube). Les poteaux avant sont 20 cm plus hauts que les poteaux arrière : sur une largeur de 3 m, cela donne une pente d’environ 4°. Ce jeu de pièces est un exemple de calcul de masse, pas une étude : les sections pour une charge donnée sont choisies par un ingénieur.
| Élément | Profilé | Longueur, m | Qté | kg/m | kg |
|---|---|---|---|---|---|
| Poteau avant | 100×100×4 | 2,70 | 3 | 11,7 | 94,8 |
| Poteau arrière | 100×100×4 | 2,50 | 3 | 11,7 | 87,8 |
| Poutre longitudinale | 120×60×4 | 6,00 | 2 | 10,5 | 126,0 |
| Panne | 60×40×3 | 3,40 | 7 | 4,25 | 101,1 |
| Jambe de force | 60×40×3 | 0,80 | 8 | 4,25 | 27,2 |
| Total | 436,9 | ||||
| Avec 5 % de marge | 459 | ||||
Cela fait 437 kg nets et 459 kg avec une marge de 5 % — comme l’indique le calculateur de nomenclature, où vous pouvez ajouter les platines et les ancrages. Avant de commander, passez les pannes dans le plan de débit des barres : une barre de 6 m donne une panne de 3,4 m et une chute de 2,6 m. C’est pourquoi les jambes de force ont ici la même section — les huit de 0,8 m sortent de trois chutes, et il n’y a pas de barres à acheter séparément pour elles. Le second piège : deux pièces de 3000 mm n’entrent pas dans une barre de 6000 mm, car la scie enlève environ 3 mm à chaque coupe — une panne de 2995 mm règle le problème.
Pour aller plus loin
Si le carport est fixé à la maison et doit couvrir l’entrée, voyez les auvents de porte : la même question d’ancrage dans un mur, mais avec une charge qui arrive en deux points. S’il est ensuite fermé par des parois, il devient un garage, et la ventilation doit être pensée à l’avance. Prix, délai, revêtement et fixations sont dans comment se passe une commande.
Questions fréquentes
Combien coûte un carport pour une voiture ?
Le prix se compose de six parties : l’acier en représente environ un tiers, puis viennent la découpe et le pliage, le soudage et l’assemblage, le revêtement, la pose et la livraison. C’est pourquoi un tube acheté par vos soins change à peine le devis — il ne modifie que le premier tiers. Le détail se trouve dans comment se passe une commande.
Peut-on construire un carport sans béton ?
Oui, sur pieux vissés. Ils portent dès qu’ils sont vissés, n’exigent pas une semaine de séchage et supportent mieux les sols qui gonflent. Le scellement dans le béton reste moins cher en matière, mais il impose d’attendre et de descendre sous la profondeur hors gel — à Varsovie, de 0,9 à 1,2 m.
Quelle pente faut-il donner à un carport ?
Pas moins de 3°, et en pratique de 3 à 5°. Une pente plus faible paraît plane à l’œil, mais l’eau et la saleté restent sur la toiture, et l’hiver la glace s’y ajoute. La pente vient soit de la ferme elle-même, soit de poteaux avant et arrière de hauteurs différentes.
Polycarbonate ou tôle profilée ?
Le polycarbonate laisse passer la lumière et se cintre, d’où son emploi sur les carports cintrés et à demi-cintre. La tôle profilée est moins chère, plus rigide et ne jaunit pas, mais elle est sombre dessous et plus bruyante sous la pluie. Pour une voiture, la tôle est la solution habituelle ; contre une maison dont les fenêtres donnent sur la cour, le polycarbonate.
Qu’est-ce qu’un carport en porte-à-faux et à quoi faut-il faire attention ?
Les poteaux ne sont placés qu’à l’arrière et la toiture s’avance comme une étagère. Le porte-à-faux travaille en flexion : tout le moment descend dans le poteau et la fondation. La semelle doit donc être plus grande ou plus profonde, avec plus d’ancrages plus espacés, et les sections de poteau et de poutre augmentent. La version à tirants reporte une partie de la charge dans des barres tendues. Les dimensions d’un tel carport sont déterminées par un ingénieur en structures — un carport en porte-à-faux n’a aucune réserve sous la forme de poteaux avant.
Quelle quantité d’acier pour un carport de 3×6 m ?
Dans l’exemple de cette page — six poteaux 100×100×4, deux poutres 120×60×4 de 6 m, sept pannes 60×40×3 et huit jambes de force — on arrive à environ 440 kg nets et environ 460 kg avec une marge de 5 % pour la découpe. Platines, ancrages et couverture ne sont pas compris. Votre propre jeu de pièces peut être totalisé dans le calculateur de nomenclature, qui donne la masse de chaque ligne et le total.
Quelle taille de soudure pour un poteau de carport ?
Avec une paroi de 4 mm, la règle « a au plus 0,7 de l’épaisseur » donne 2,8 mm, alors que la plus petite soudure d’angle porteuse selon NF EN 1993-1-8 est a3 (côté d’environ 4,2 mm). Le poteau est donc soudé à la platine par une soudure d’angle a3 sur tout le pourtour, sans interruption. Quand l’ingénieur veut un assemblage plus résistant, on augmente la paroi du profilé ou on ajoute des raidisseurs, pas la taille de la soudure.
