مظلات السيارات من الفولاذ
تبدو المظلة بسيطة: أربعة قوائم وسقف. وهي بالضبط الموضع الذي يُقتصَد فيه على ما لا يُصلَح لاحقًا — على عمق الارتكاز، وعلى مقطع القائم، وعلى ميل السقف. وهنا تُفكَّك عقدة بعقدة، بالترتيب الذي تحسبها به الورشة.

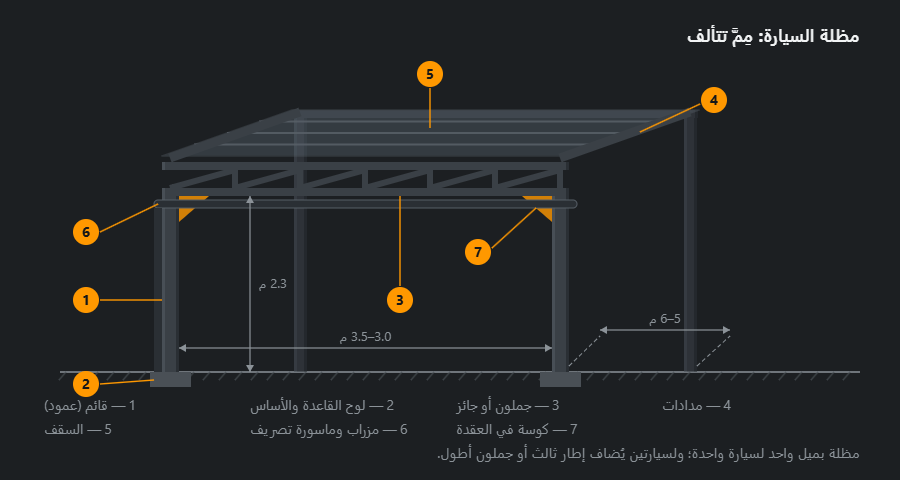

المظلة كاملة
مظلة بميل واحد لسيارة واحدة هي قائمان أماميان وقائمان خلفيان، وعنصر حامل على الحافة الأمامية، ومدادات عرضية، والسقف فوقها. الحمل ينزل: الثلج يستقرّ على السقف، والسقف يسلّمه للمدادات، والمدادات للجملون، والجملون للقوائم، والقوائم للأساس. أضعف حلقة في هذه السلسلة هي التي تحدّد المنشأة كلها — ونادرًا ما تكون الجزء الذي ينظر إليه الناس.
هذه المقاسات لا تأتي من الذوق. عرض 3.0–3.5 m هو السيارة وبابها مفتوح؛ وطول 5–6 m هو السيارة ومكان للمرور من أمامها؛ وارتفاع صافٍ 2.3 m هو سيارة بصندوق على السطح. ولسيارتين لا تُبنى مظلة أعرض، بل يُضاف إطار ثالث أو جملون ببحر أكبر.

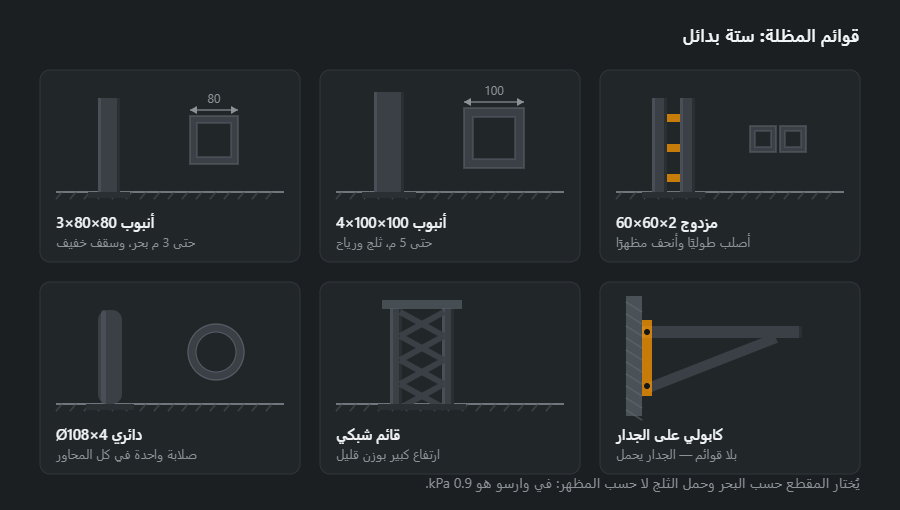

القوائم: ستة بدائل
يُختار المقطع حسب البحر وحمل الثلج. في وارسو قيمة الحساب 0.9 kPa، أي نحو 90 kg على كل متر مربع من السقف: وعلى مظلة 3×6 m يتجمّع ما يقارب طنّين. ويحدّد المقطعَ والبحرَ حسابٌ لثلوج الموقع ورياحه؛ وفي المظلات الصغيرة يشيع أنبوبا 80×80×4 (9.22 kg/m) و 100×100×4.
اثنان من هذه الستة لا يحلّان مسألة المقاومة بل مسألة المكان. الكابولي على الجدار يلغي القوائم الأمامية تمامًا: تتعلّق المظلة بالبيت ولا يبقى ما يصطدم به باب السيارة. والقائم الشبكي يستحقّ مكانه حيث يكون الارتفاع كبيرًا والوزن مطلوبًا قليلًا: فهو جملون منصوب على طرفه.

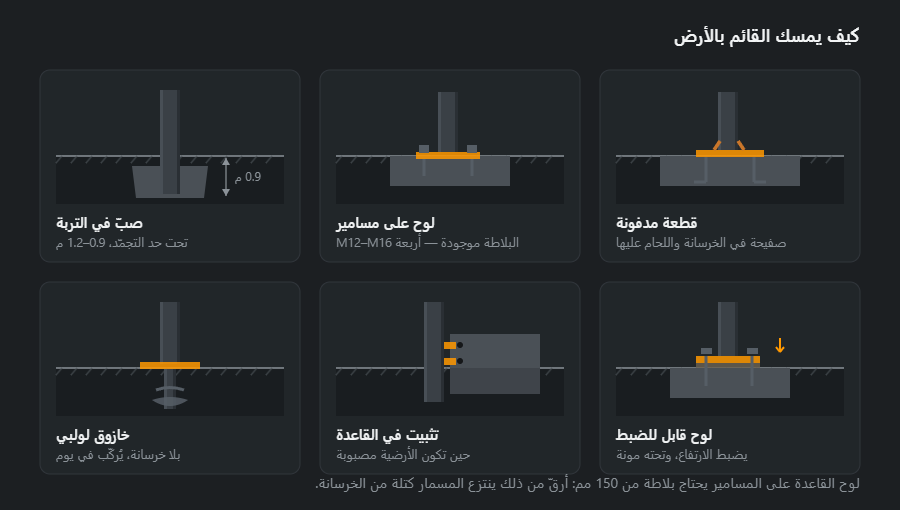

كيف يمسك القائم بالأرض
هذه أغلى عقدة في التصحيح: إعادتها بعد التركيب تعني تفكيك المظلة كلها. والاختيار يتبع ما هو موجود على الأرض أصلًا.
- الصبّ في التربة — الأرخص في المادة، لكن تحت حد التجمّد ومع أسبوع انتظار.
- الخازوق اللولبي — بلا خرسانة وبلا انتظار، ويتحمّل الانتفاخ؛ يُركّب في يوم.
- لوح القاعدة على مسامير — حين تكون الأرضية مصبوبة. ويجب أن تكون بلاطة حقيقية من 150 mm فأكثر، لا طبقة تسوية.
- اللوح القابل للضبط — للأرض المائلة: يُضبط الارتفاع في الموقع وتوضع تحته مونة.

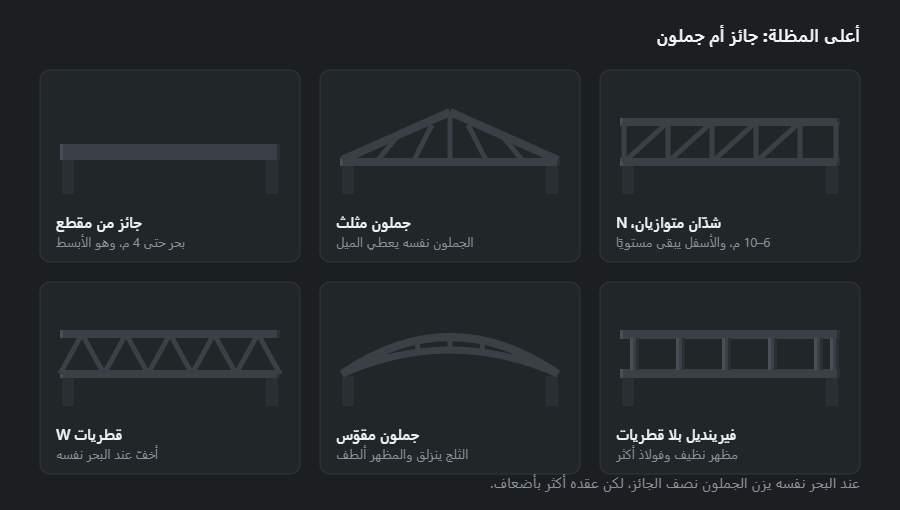

في الأعلى: جائز أم جملون
حتى أربعة أمتار بحر لا مجال للنقاش: الجائز من مقطع أبسط وأرخص. وبعدها يبدأ الجملون بالفوز: فعند البحر نفسه يزن نصف الجائز، وبذلك تخفّ القوائم تحته أيضًا. والثمن يُدفع عقدًا بعقدة، وكل عقدة تعني قصًّا وضبطًا ولحامًا.
الجملون المثلث يعطي الميل بنفسه، فلا يحتاج قوائم بارتفاعات مختلفة. وذو الشدّين المتوازيين يترك الوجه السفلي مستويًا، وهذا يهمّ حين يُرى من أسفل ويُراد خطّ نظيف. والمقوّس هو للبولي كربونات: فاللوح ينثني على قوس ولا يحتمل الكسر.

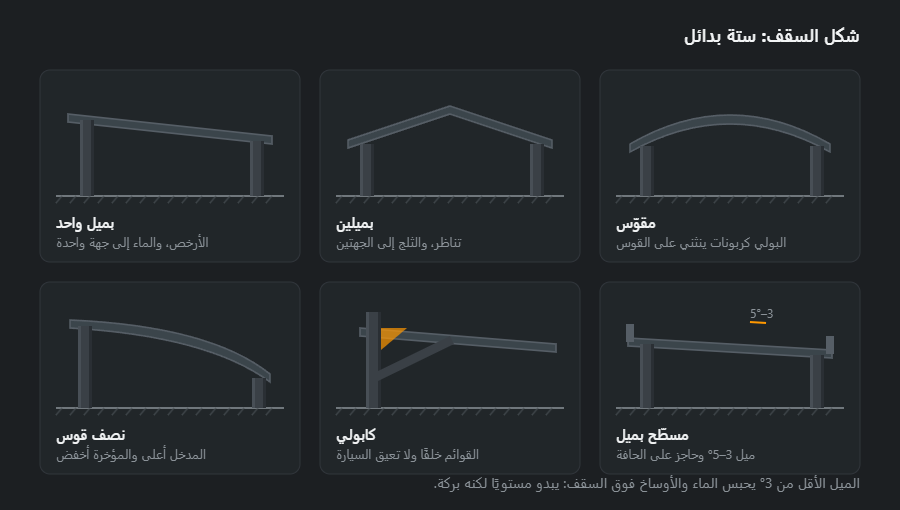

شكل السقف
المظلة الكابولية حالة خاصة: القائمان يتراجعان إلى الخلف، ولا يبقى أمام السيارة ما يصطدم به الباب. والثمن يُدفع فولاذًا، لأن الكابول يعمل على الانحناء فيكبر المقطع. أما المسطّح بميل فمكانه حيث تلتصق المظلة بالبيت ولا ينبغي أن تنازع سقفه؛ على الحافة يمشي حاجز، والماء يذهب إلى ماسورة التصريف.

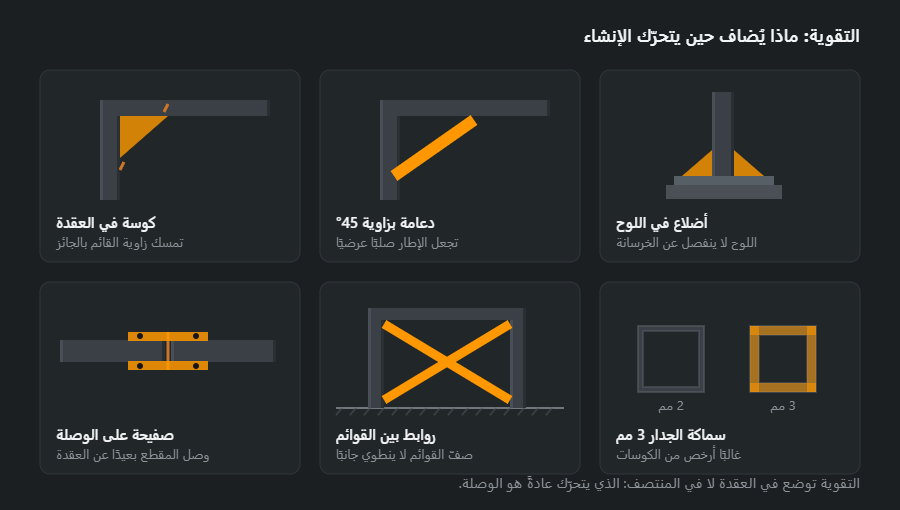

التقويات: ماذا يُضاف حين تتحرّك
المظلة التي تتحرّك مع الريح لا تنثني في وسط البحر تقريبًا أبدًا: الذي يتحرّك هو الوصلة. ولذلك توضع التقوية في العقدة.
وأحيانًا يكون الجواب الرخيص ليس الكوسة بل مليمترًا إضافيًا في الجدار: فالفرق في السعر بين 100×100×3 و100×100×4 أقلّ ممّا يكلّفه اثنا عشر كوسة مع القص والتجليخ. وهذه العملية الحسابية تُجرى قبل قائمة القص لا بعدها.

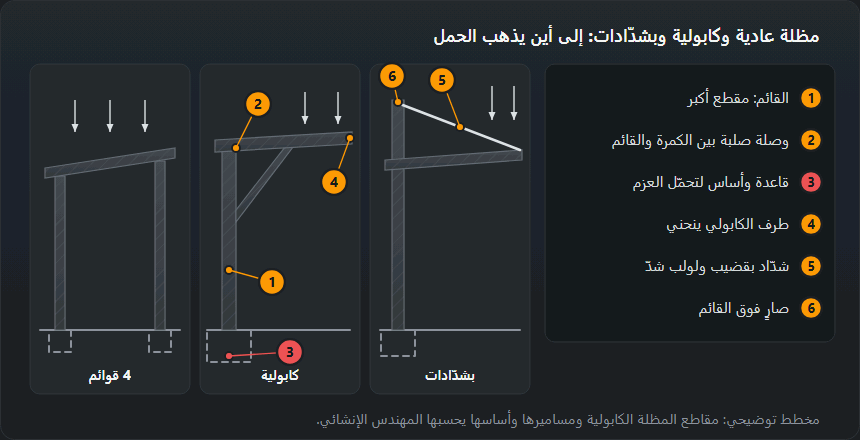

المظلة الكابولية: كيف تُبنى
في المظلة الكابولية تقف القوائم في صفّ واحد في الخلف، وتمتدّ كمرات السقف إلى الأمام بلا ركيزة. لا يبقى أمام السيارة شيء — لا قائم يصطدم به الباب، ولا عائق عند إزالة الثلج عن المدخل. وثمن هذه الراحة ميكانيكي: ما تحمله القوائم الأمامية في المظلة العادية يتولّاه هنا الانحناء. العزم الناتج عن الثلج عند طرف الكابولي يذهب إلى وصلة الكمرة بالقائم، ثم ينزل في القائم إلى القاعدة، ومنها إلى أساس يجب أن يقاوم الانقلاب.
- القائم — مقطعه أكبر منه في مظلة بأربعة قوائم وبالسقف نفسه؛ وكثيرًا ما يكون كمرة I أو أنبوبًا مستطيلًا ضلعه الطويل في مستوى الانحناء.
- وصلة الكمرة بالقائم — صلبة: لوح طرفي بمسامير ملولبة أو لحام مع أضلاع تقوية. المفصل الذي يكفي المظلة العادية يعني هنا سقفًا يهبط.
- القاعدة والأساس — مسامير تثبيت أكثر وأبعد، ولوح قاعدة أسمك، وقاعدة خرسانية أثقل. الخوازيق اللولبية لا تُستعمل إلا إذا أعطى صانعها قدرتها على تحمّل العزم.
- صيغة الشدّادات — يرتفع فوق القائم صارٍ قصير، ومنه يمتدّ قضيب بشدّاد لولبي إلى طرف الكابولي. يتحوّل الانحناء إلى شدّ في القضيب، فتصبح الكمرة أخفّ. والشدّاد يعمل على الشدّ وحده: عند سحب الريح إلى الأعلى يرتخي ويعود العزم كله إلى الكمرة، ولذلك يحسب المهندس هذه الصيغة أيضًا.
المظلة الكابولية منشأة تحت الحمل بلا احتياط من صفّ قوائم ثانٍ. مقاطع القائم والكمرة والمسامير والأساس يحدّدها مشروع المهندس؛ وهذه الصفحة تشرح ممّ تتكوّن وأين نقاط ضعفها.
من أيّ مقاطع تُصنع المظلة ولماذا
القوائم والكمرات تُصنع من المقاطع المجوّفة. الأنبوب المربّع متساوي الصلابة في الاتجاهين، ولا أجنحة له يتجمّع عليها الماء وورق الشجر، ويسهل طلاؤه على كامل محيطه. كتلة المتر تُؤخذ من الجدول لا من الذاكرة:
- 100×100×4 — 11.7 kg/m، أكثر القوائم شيوعًا لمظلة سيارة أو سيارتين؛
- 100×100×5 — 14.4 kg/m، حين يُفضَّل جدار أسمك على ألواح الوصل؛
- 120×60×4 — 10.5 kg/m، الكمرة الطولية على حرفها؛
- 60×40×3 — 4.25 kg/m، المدادات تحت الصاج والدعامات المائلة؛
- IPE 160 — 15.8 kg/m، حين يطول الكابولي وتلزم كمرة عالية.
الأنبوب المستطيل يوضع وضلعه الطويل عمودي: بالكتلة نفسها تنحني الكمرة القائمة على حرفها أقلّ بوضوح من المستلقية. وكمرة I أصلب لكل كيلوغرام في مستوى واحد، لكن أجنحتها المفتوحة تحتاج طلاءً من الوجهين، وتحتاج أغطية حيث تلتقي بأنبوب. جداول الكتل كاملة في حاسبة الأنابيب والمقاطع المجوّفة ووزن الكمرات.
الوصلات واللحام: أيّ لحام يوضع
أكثر لحامات المظلة تحمّلًا هو وصل القائم بلوح القاعدة. سُمك اللحام يحدّه الجزء الأرقّ — وهنا جدار الأنبوب. مع جدار 4 mm الحدّ الأعلى المعقول 0.7·4 = 2.8 mm، بينما أصغر لحام يعترف به EN 1993-1-8 حاملًا هو a3 (الضلع z ≈ 4.2 mm). النافذة ضيّقة: يُلحم القائم بلحام a3 على كامل المحيط، والوصلة الأقوى تأتي من جدار أسمك (0.7·5 = 3.5 mm في 100×100×5) أو من أضلاع تقوية، لا من لحام أكبر. التحويل a ↔ z والتحذيرات تجدها في حاسبة لحام الزاوية.
معدن اللحام قليل: ستة قوائم 100×100 تعني 2.4 m من لحام a3، أي نحو 0.19 kg بمعدّل 0.078 kg/m. الغالي ليس المعدن المترسّب بل التحضير: طرف أنبوب مقطوع بزاوية قائمة، ولوح نظيف، وفجوة تسمح بصهر الجذر.
- لحامات متّصلة بلا فجوات — اللحام المتقطّع على المقطع المغلق يترك شقوقًا يدخل منها الماء إلى الداخل.
- غطاء فوق القائم — من دونه يتجمّع الماء في الأنبوب، ويتجمّد شتاءً فيدفع الجدران إلى الخارج.
- ثقوب للجلفنة — الإطار المرسل إلى الجلفنة بالغمس الساخن يحتاج ثقوب تهوية وتصريف في كل جزء مغلق (EN ISO 14713-2)؛ التفاصيل في مقال لحام الأنبوب المربّع.
ترتيب التصنيع والتركيب
- القياس والرسم الأوّلي — المقاسات الحقيقية للموقع، وميل الأرض، ومسار المزراب ووجهة الماء.
- قائمة المواد وخطة القصّ — البنود والكتلة وخطة قصّ القضبان؛ وبعدها فقط طلب الفولاذ.
- القصّ والتحضير — الأطوال من الخطة، وألواح القاعدة مثقوبة للمسامير، والأغطية.
- لحام الإطارات على طاولة مستوية — تثبيت بنقاط، وقياس الأقطار، ثم اللحام النهائي؛ وبعد التبريد قياس مرة أخرى.
- الطلاء — زنك أو دهان قبل أن تذهب المنشأة إلى الموقع؛ الطلاء في الورشة متجانس ويجفّ في ظروف مضبوطة.
- الأساسات — القواعد أو المسامير تُنفَّذ مسبقًا؛ والخرسانة تحتاج نحو أسبوع قبل أن تحمل.
- التركيب — القوائم، والضبط بالحشوات، والكمرات، والمدادات، والدعامات، وفي الآخر السقف والتشطيبات. خدوش الطلاء من التركيب تُعالَج بالزنك البارد.
لحام المظلة نفسه يأخذ في الورشة نحو أسبوع، والمينا تجفّ من ثلاثة إلى خمسة أيام، وأطول مرحلة هي الاتفاق على الرسم. الجدول الزمني كاملًا في مقال كيف تُطلب.
الحماية من التآكل
المظلة تقف تحت المطر طوال السنة، ولذلك يحدّد عمرها الطلاءُ أكثر من المقطع. المدّة تُحسب حتى أول أثر للصدأ: أساس ومينا 3–5 سنوات، ودهان بودرة 7–10، وجلفنة بالغمس الساخن أكثر من 25، وزنك مع بوليمر أكثر من 30 سنة. الجلفنة تحمي داخل الأنبوب أيضًا، حيث لا تصل الفرشاة. وأسرع ما يصدأ أسفل القائم — ملتقاه بالخرسانة، حيث يقف الماء وملح الطريق؛ ولوح القاعدة فوق مستوى الأرض يعيش عادةً أطول من قائم مصبوب في التربة.
أخطاء شائعة
- ميل أقلّ من 3° — السقف يبدو مستويًا، لكن الماء والأوساخ تقف على الصاج.
- لوح قاعدة بمسامير على طبقة تسوية رقيقة — تلزم بلاطة من 150 mm، وإلا انتزع المسمار الخرسانة.
- غياب التكتيف — صفّ القوائم يميل جانبًا مع ريح على طول المظلة.
- «z6» بدل «a6» — الخلط بين الضلع والسُمك الحسابي يعطي لحامًا أضعف بنحو 30 %.
- أنابيب ملحومة بإحكام للجلفنة — قد تنفجر في الحوض.
- مظلة كابولية على قاعدة عادية — أساس صُمّم لقائم مضغوط لا لعزم يميل مع الوقت.
كيف تُحسب المواد: مثال 3×6 m
مظلة بميل واحد 3×6 m على ثلاثة أزواج من القوائم (بحر الكمرة 3 m، ضمن مجال كمرة من أنبوب). القوائم الأمامية أعلى من الخلفية بـ20 cm: على عرض 3 m يعطي ذلك ميلًا نحو 4°. المجموعة مثال لحساب الكتلة لا مشروع — المقاطع لحمل محدّد يختارها المهندس.
| العنصر | المقطع | الطول، m | العدد | kg/m | kg |
|---|---|---|---|---|---|
| قائم أمامي | 100×100×4 | 2.70 | 3 | 11.7 | 94.8 |
| قائم خلفي | 100×100×4 | 2.50 | 3 | 11.7 | 87.8 |
| كمرة طولية | 120×60×4 | 6.00 | 2 | 10.5 | 126.0 |
| مداد | 60×40×3 | 3.40 | 7 | 4.25 | 101.1 |
| دعامة مائلة | 60×40×3 | 0.80 | 8 | 4.25 | 27.2 |
| المجموع | 436.9 | ||||
| مع زيادة 5 % | 459 | ||||
يخرج 437 kg صافيًا و459 kg مع زيادة 5 % — وهو ما تعطيه حاسبة قائمة المواد، حيث تضيف ألواح القاعدة والمسامير. وقبل الطلب يستحقّ تمرير المدادات على خطة القصّ: من قضيب 6 m يخرج مداد واحد 3.4 m وبقية 2.6 m. لذلك الدعامات هنا من المقطع نفسه — من ثلاث بقايا تُقصّ الثماني كلها بطول 0.8 m، ولا حاجة إلى شراء قضبان مستقلة لها. والفخّ الثاني: قطعتان بطول 3000 mm لا تدخلان في قضيب 6000 mm، لأن المنشار يأكل نحو 3 mm عند كل قصّة — ومداد بطول 2995 mm يحلّ المسألة.
ماذا بعد
إن كانت المظلة تُلصَق بالبيت ويُراد لها أن تغطي المدخل، فانظر مظلات المدخل: المسألة نفسها في التثبيت بالجدار، غير أن الحمل يصل في نقطتين. وإن أُغلقت لاحقًا بجدران فقد صارت كراجًا، والتهوية يجب أن يُفكَّر فيها مسبقًا. السعر والمواعيد والطلاء ووسائل التثبيت في كيف تُطلب.
أسئلة متكرّرة
كم تكلّف مظلة لسيارة واحدة؟
السعر يتجمّع من ستة أجزاء: الفولاذ نحو الثلث، ثم القص والثني، واللحام والتجميع في الورشة، والطلاء، والتركيب في الموقع، والنقل. لذلك الأنبوب الذي تشتريه بنفسك لا يحرّك العرض إلا قليلًا: يغيّر الثلث الأول وحده. التفصيل في كيف تُطلب.
هل يمكن بناء مظلة بلا خرسانة؟
نعم، على خوازيق لولبية. تعمل فور تثبيتها بالبرم، ولا تحتاج أسبوعًا حتى تشتدّ الخرسانة، وتتحمّل تربة الانتفاخ أفضل. الصبّ في التربة يبقى أرخص في المادة، لكنه يفرض الانتظار والنزول تحت حد التجمّد — وفي وارسو هو 0.9–1.2 m.
ما الميل اللازم للمظلة؟
لا يقلّ عن 3°، وعمليًا يُؤخذ 3–5°. الميل الأقلّ يبدو مستويًا للعين، لكن الماء والأوساخ يبقيان على السقف، ويضاف إليهما الجليد شتاءً. الميل يأتي إما من الجملون نفسه وإما من اختلاف ارتفاع القوائم الأمامية والخلفية.
بولي كربونات أم صاج مموّج؟
البولي كربونات يمرّر الضوء وينثني على قوس، فيدخل في المظلات المقوّسة ونصف المقوّسة. الصاج أرخص وأصلب ولا يصفرّ، لكن تحته عتمة وضجيج أعلى مع المطر. لسيارة واحدة يُؤخذ الصاج غالبًا، وأمام بيت بنوافذ على الفناء يُؤخذ البولي كربونات.
ما المظلة الكابولية وما الذي يجب الانتباه إليه؟
القوائم تقف في الخلف وحده، والسقف يمتدّ إلى الأمام كرفّ. الكابولي يعمل على الانحناء، فيذهب العزم كله إلى القائم والأساس: القاعدة يجب أن تكون أكبر أو أعمق، والمسامير أكثر وأبعد بعضها عن بعض، ومقطع القائم والكمرة يكبر. وصيغة الشدّادات تحوّل جزءًا من الحمل إلى قضبان مشدودة. مقاسات هذه المظلة يحدّدها المهندس الإنشائي — فالمظلة الكابولية لا احتياط فيها من قوائم أمامية.
كم فولاذًا تحتاج مظلة 3×6 m؟
في المثال على هذه الصفحة — ستة قوائم 100×100×4، وكمرتان 120×60×4 بطول 6 m، وسبع مدادات 60×40×3، وثماني دعامات مائلة — يخرج نحو 440 kg صافيًا ونحو 460 kg مع زيادة 5 % للقصّ. من دون الألواح والمسامير والسقف. ومجموعتك الخاصة تحسبها حاسبة قائمة المواد: تعطي كتلة كل بند والمجموع.
أيّ لحام يوضع عند قائم المظلة؟
مع جدار 4 mm تعطي قاعدة «a لا تزيد على 0.7 من السُمك» 2.8 mm، بينما أصغر لحام زاوية حامل وفق EN 1993-1-8 هو a3 (ضلع نحو 4.2 mm). لذلك يُلحم القائم بلوح القاعدة بلحام a3 على كامل المحيط بلا انقطاع. وإذا احتاج المهندس وصلة أقوى زِيد جدار المقطع أو أُضيفت أضلاع تقوية، لا سُمك اللحام.
