الحظائر الفولاذية والهياكل
هنا تبدأ المنشأة المحسوبة. المظلة والسور يمكن بناؤهما بحلّ نمطي، أما هيكل ببحر 18 m فلا: هناك تُحسب الثلوج والرياح والاستقرار. وهذه المقالة لا تحلّ محلّ الحساب، بل تقول عمّ يدور الحديث مع من يوقّعه.

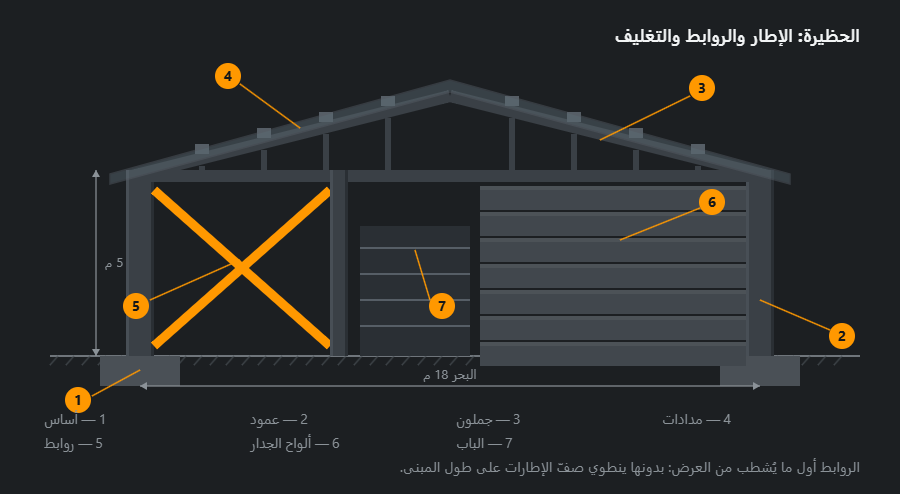

الإطار والروابط والتغليف
هيكل الحظيرة صفّ من إطارات متماثلة كل 4–6 m، ومدادات بينها، وروابط، وتغليف فوق المدادات. الإطار يتلقّى الحمل الرأسي والرياح عرضًا على المبنى؛ والروابط تمسكه طولًا.
الروابط تكلّف قليلًا وتُشطب أولًا: فهي في الرسم تبدو زوايا رفيعة اختيارية. وهي في الحقيقة الشيء الوحيد الذي يمنع الإطارات من السقوط في الاتجاه الطولي — كقطع الدومينو التي تقف ما دام شيء يمسكها.

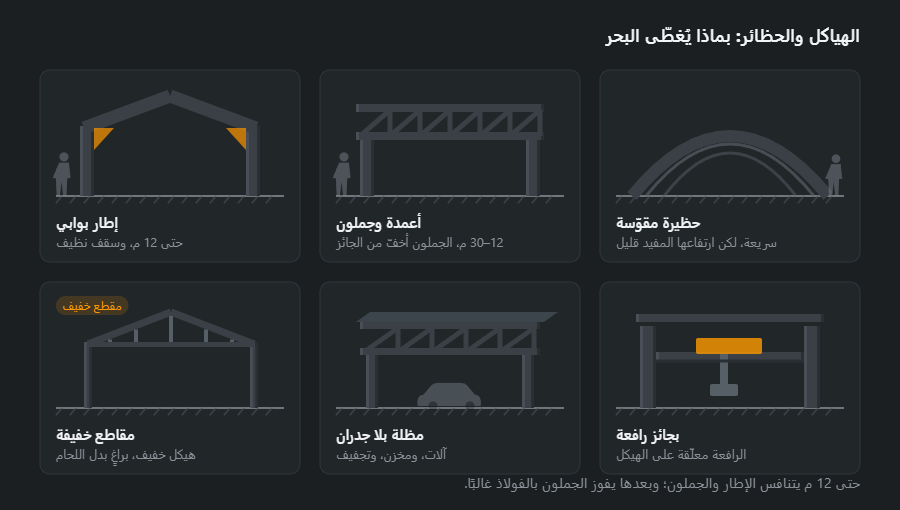

بماذا يُغطّى البحر
- إطار بوابي — حتى 12 m؛ سقف نظيف بلا جملونات، وهذا يهمّ في ورشة فيها تمديدات معلّقة.
- أعمدة مع جملون — 12–30 m؛ وعند البحر نفسه يكون الجملون أخفّ من الجائز بمرة ونصف إلى مرتين.
- حظيرة مقوّسة — سريعة ورخيصة، لكن الارتفاع المفيد عند الجدران يكاد يكون معدومًا.
- مقاطع خفيفة مشكّلة على البارد — هيكل خفيف بالبراغي؛ واللحام في الموقع يكاد ينعدم.
- مظلة بلا جدران — آلات ومخزون سائب وتجفيف؛ بنصف كلفة مبنى مغلق.
- بجائز رافعة — الرافعة معلّقة على الهيكل لا على الجدران؛ وتُحسب على حدة.
التغليف والعزل
الحظيرة الباردة تُغلق بصاج مموّج فوق المدادات: وهذا يكفي لحجب المطر والريح. والدافئة تُجمَّع من ألواح ساندويتش: تحمل العزل من المصنع وتُركَّب بطبقة واحدة، بلا حاجز بخار وبلا عوارض في الموقع.
أما الحلّ الوسط — «صاج الآن ونعزل لاحقًا» — فالأفضل تجنّبه. العزل من الداخل فوق صاج بارد بلا حاجز بخار سليم يضع التكثّف داخل الطبقات، ويظهر ذلك بعد سنة أو سنتين على شكل آثار صدأ عند الوصلات.
الهنجر ذو الهيكل الفولاذي: ممّ يتكوّن الهيكل
«ذو هيكل» يعني أن كل ما يحمل من الفولاذ، وأن الجدران والسقف لا تفعل إلا الإغلاق. لكل عنصر في الهيكل مهمّة واحدة وسطر واحد في الكلفة:
- الأعمدة — تنقل الحمل إلى الأساسات وتتحمّل الانحناء من الريح؛ وتقف على ألواح قاعدة مربوطة بمسامير التثبيت في القواعد.
- عوارض الإطار أو الجمالونات — تعبر البحر؛ ومع الأعمدة تشكّل الإطار.
- المدادات — كمرات سقف بين الإطارات يُركَّب عليها الغطاء.
- العوارض الجدارية — كمرات أفقية في الجدران تُثبَّت عليها الألواح.
- التكتيفات — صلبان في السقف والجدران تمسك صفّ الإطارات في الاتجاه الطولي.
- القواعد مع مسامير التثبيت — تُركَّب بقالب، لأن مسمارًا مزاحًا سنتيمترًا واحدًا لن يدخل ثقب اللوح.
وبخلاف الهنجر المقوّس أو الخيمي، يسمح الهيكلي بوضع رفّ ملاصق للجدار، وبفتح بوابة في أيّ فتحة، وبإطالة المبنى بإطار آخر من دون المساس بالإطارات القائمة.
أيّ المقاطع ولماذا
للأعمدة تُستعمل كمرات عريضة الشفة HEA وHEB: العمود قد ينبعج في الاتجاهين، والشفة العريضة تمنحه صلابة جانبية أيضًا. وللعوارض IPE، لأن الكمرة المنحنية تعمل غالبًا في مستوى واحد، والمقطع الضيّق العالي يعطي أكبر قدرة لكل كيلوغرام. الكتل من الجداول:
- HEA 200 — 42.3 kg/m، وHEB 200 — 61.3 kg/m: أعمدة؛
- IPE 240 — 30.7 kg/m، وIPE 300 — 42.2 kg/m: عوارض الإطارات؛
- IPE 120 — 10.4 kg/m أو أنبوب 120×60×4 — 10.5 kg/m: مدادات وعوارض جدارية؛
- أنبوب 100×100×5 — 14.4 kg/m و60×60×3 — 5.19 kg/m: أوتار الجمالون وأقطاره؛
- زاوية L 50×50×5 — 3.77 kg/m: تكتيفات.
بالبحر نفسه يكون الجمالون أخفّ من الكمرة بمرّة ونصف إلى مرّتين، لكن فيه عشرات العقد التي تحتاج ضبطًا ولحامًا — ولذلك يفوز الإطار المصمت غالبًا حتى 12 m، وما فوقها للجمالون. وكتلة أيّ مقطع تتحقّق منها في حاسبة وزن الكمرات.
الوصلات واللحام: ما يُلحم في الورشة وما يُربط بالمسامير في الموقع
القاعدة بسيطة: في الورشة يُلحم، وفي الموقع يُربط بالمسامير. يُلحم لوح طرفي بالعارضة، ولوح القاعدة والأضلاع بالعمود، ويُجمَّع الإطار في الموقع بالمسامير. لحام الورشة يتمّ في وضع جيّد، تحت سقف ومع فحص؛ ولحام في الأعلى وسط الريح والمطر لا.
أسماك اللحام يحدّدها المشروع، لكن الحدود تظهر من المقطع نفسه. جذع IPE 300 سُمكه 7.1 mm، فالحدّ الأعلى المعقول للحام الزاوية 0.7·7.1 ≈ 5.0 mm؛ ولحام a4 ضلعه z ≈ 5.7 mm وفيه 0.138 kg معدن لحام لكل متر، وa5 — 0.216 kg. وفوق سُمك نحو 6 mm يُوضع اللحام على عدّة طبقات. وفي عقد الجمالون يسري الحدّ الأدنى نفسه كما في كل مكان: لحام حامل لا أرقّ من a3 ولا أقصر من 30 mm. والتحويل a ↔ z في حاسبة لحام الزاوية.
ترتيب التصنيع والتركيب
- المشروع — أحمال الثلج والريح للموقع، والمقاطع، والوصلات، ورسوم الورشة، وقائمة الفولاذ.
- الأساسات — قواعد بمسامير تثبيت في قالب؛ تُقاس المسامير قبل الصبّ، لأن ما يمكن تصحيحه بعده هو اللوح فقط.
- التصنيع — القصّ والثقب ولحام الألواح الطرفية وألواح القاعدة، والطلاء في الورشة.
- الفتحة الأولى — يبدأ التركيب بإطارين مربوطين بالتكتيفات والمدادات: هذه الفتحة تحمل الباقي كالعمود الفقري.
- الإطارات التالية — تُضاف إلى الفتحة المكتّفة وتُربط بالمدادات، ولا تُشدّ المسامير نهائيًا إلا بعد ضبط الرأسية.
- الحقن تحت القواعد — تحت ألواح القاعدة حين يقف الهيكل رأسيًا.
- الكسوة — السقف والجدران والتشطيبات؛ وبعدها فقط البوابات والتمديدات.
الحماية من التآكل
هيكل المبنى الجافّ المُدفّأ يُدهن عادةً في المصنع: أساس ومينا أو دهان بودرة (3–5 و7–10 سنوات حتى أول صدأ في ظروف خارجية). أما الهنجرات الباردة والزراعية وتلك التي فيها آلات تطلق البخار أو أسمدة فتُجلفَن بالغمس الساخن (أكثر من 25 سنة)، وهو يحمي داخل المقاطع المجوّفة أيضًا. والمسامير والصواميل والحلقات تحتاج حماية لا تقلّ عن حماية الهيكل: المسمار الأسود في عقدة مجلفنة يصدأ أولًا.
أخطاء شائعة
- شطب التكتيفات من الكلفة — الإطار يقف في مستواه، لكن الصفّ ينطوي على طول المبنى.
- مسامير تثبيت «بالعين» — اللوح لا يطابق المسامير، فتبدأ في الموقع توسعة الثقوب باللهب.
- رافعة معلّقة بلا إعادة حساب — كمرات الرافعة تغيّر عمل الإطار وتضيف قوى أفقية.
- لحام في الموقع بدل المسامير — لحام في وضع سيّئ وبلا فحص في أكثر العقد حملًا.
- عزل من الداخل على صاج بارد — تكاثف داخل الجدار وخطوط صدأ بعد سنة أو سنتين.
كيف تُحسب المواد: مثال هنجر 12×24 m
مبنى ببحر 12 m وطول 24 m: خمسة إطارات كل 6 m، وأعمدة بارتفاع 5 m، وسقف بميلين بعوارض طول كلّ منها 6.1 m، وستة مدادات لكل ميل في كل فتحة، وثلاثة صفوف من العوارض الجدارية على الجدارين الطويلين، وتكتيفات متصالبة في فتحتين. هذا مثال لحساب الكتلة لا مشروع — المقاطع لموقع محدّد يختارها المهندس.
| العنصر | المقطع | الطول، m | العدد | kg/m | kg |
|---|---|---|---|---|---|
| عمود | HEA 200 | 5.00 | 10 | 42.3 | 2115.0 |
| عارضة إطار | IPE 300 | 6.10 | 10 | 42.2 | 2574.2 |
| مداد | IPE 120 | 6.00 | 48 | 10.4 | 2995.2 |
| تكتيف | L 50×50×5 | 8.50 | 8 | 3.77 | 256.4 |
| عارضة جدارية | 100×50×4 | 6.00 | 24 | 8.59 | 1237.0 |
| المجموع | 9177.7 | ||||
| مع زيادة 5 % | 9637 | ||||
يخرج 9178 kg صافيًا و9637 kg مع الزيادة، أي نحو 33 kg فولاذ لكل متر مربع من المبنى. والأثقل ليس الإطارات بل المدادات — ولذلك تُقارَن مسافة الإطارات ونوع المدادات على الهيكل كله. أضف بنودك وألواح الوصل والمسامير في حاسبة قائمة المواد، ودع خطة القصّ توزّع المدادات والعوارض بطول 6 m على قضبان بطول 12 m: قطعتان بطول 6000 mm لا تدخلان في قضيب 12000 mm مع قصّ عرضه 3 mm، ولذلك يُرسم المداد أقصر ببضعة مليمترات.
ماذا بعد
البناء الأصغر من النوع نفسه، لسيارة أو سيارتين، هو كراج أو مخزن: الأسئلة نفسها عن التغليف والتهوية، بلا الجزء الحسابي. والباب يُختار حسب الفتحة: انظر البوابات وأبواب المشاة. والسعر والمواعيد والطلاء في كيف تُطلب.
أسئلة متكرّرة
إطار أم جملون؟
حتى 12 m يتنازع الاثنان: الإطار البوابي يعطي سقفًا نظيفًا بلا جملونات، والجملون يستهلك فولاذًا أقلّ. وبعد 12 m يفوز الجملون في الغالب دائمًا، لأن ارتفاعه يكبر من دون أن يكبر وزنه، بينما في الجائز يكبر المقطع كله.
ما فائدة الروابط؟
الإطار يحمل في مستواه، أما على طول المبنى فلا يحمل شيئًا. والروابط — الصلبان بين الإطارات — تمنع الصفّ من الانطواء طوليًّا. وهي أول ما يُشطب من العرض بحجّة أنها «لا تحمل شيئًا»، وبهذا بالضبط ينتهي صفّ الإطارات على الأرض.
هل يمكن تعليق رافعة على هيكل جاهز؟
فقط إذا كان قد حُسب لها. جوائز الرافعة ترتكز على كوابيل الأعمدة، وتتغيّر بذلك طريقة عمل الإطار كلها: يُضاف حمل أفقي من كبح العربة. وإضافة رافعة إلى حظيرة جاهزة بلا إعادة حساب غير جائزة.
أيّهما أرخص: حظيرة مقوّسة أم هيكل؟
المقوّسة أرخص وأسرع، لكن ارتفاعها المفيد عند الجدران قليل: لم يعد بالإمكان إسناد رفّ إليها. وللمخزن يكون هذا حاسمًا غالبًا، فتذهب الإطارات المستقيمة للتخزين ويبقى القوس للآلات والتجفيف.
ما الهنجر ذو الهيكل الفولاذي؟
مبنى تحمل أحمالَه هيكلٌ فولاذي — صفّ من الإطارات أو الأعمدة مع جمالونات، ومدادات، وعوارض جدارية، وتكتيفات — بينما الجدران والسقف من الصاج أو الألواح المعزولة لا تفعل سوى الإغلاق وهي معلّقة على الهيكل. لذلك يمكن تبديل الكسوة وإطالة المبنى بفتحات إضافية. هيكل الهنجر منشأة محسوبة: المقاطع والتكتيفات والأساسات يحدّدها مشروع المهندس.
كم فولاذًا يحتاج هنجر 12×24 m؟
في مثال هذه الصفحة — إطار ببحر 12 m، وخمسة إطارات كل 6 m، وأعمدة HEA 200، وعوارض IPE 300، ومدادات IPE 120، وتكتيفات وعوارض جدارية — يخرج نحو 9.2 طن صافيًا ونحو 9.6 طن مع الزيادة، أي نحو 33 kg فولاذ لكل م² من المبنى. الرقم يتغيّر مع الثلج والريح والارتفاع والرافعة، فهو مثال حساب لا عرض سعر.
ما المسافة المعتادة بين إطارات الهنجر؟
عادةً 4–6 m. المسافة الأكبر تعني إطارات وأساسات أقلّ، لكن مدادات وعوارض جدارية أثقل لأنها تعبر ما بين الإطارات. والمسافة النهائية يختارها المهندس بمقارنة كتلة الهيكل كله لا كتلة إطار واحد.
