Hale metalice și structuri

Aici începe construcția calculată. Un carport și un gard se pot face după soluție tip; un cadru de 18 m deschidere nu: acolo se dimensionează zăpada, vântul și stabilitatea. Articolul acesta nu ține locul calculului, spune despre ce se discută cu cel care îl semnează.

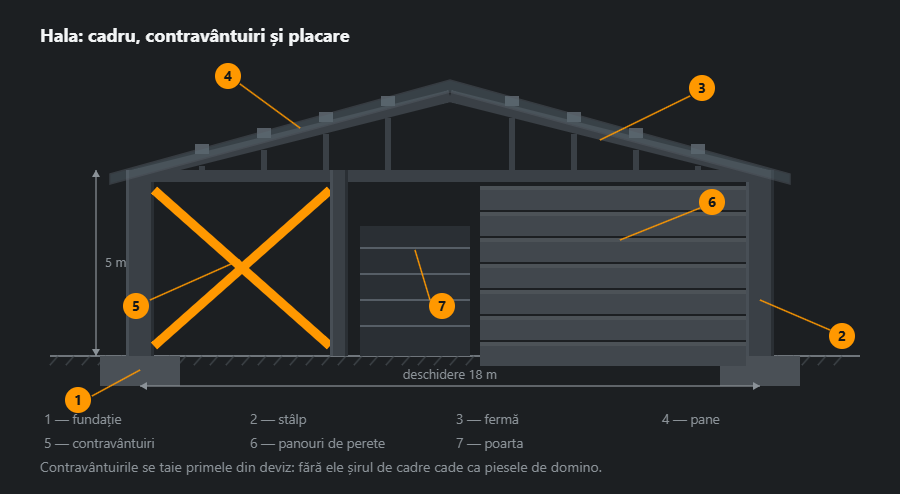

Cadru, contravântuiri și placare

Structura unei hale este un șir de cadre identice la 4–6 m, pane între ele, contravântuiri și placare peste pane. Cadrul preia sarcina verticală și vântul transversal; contravântuirile o țin în lungul clădirii.

Descarcă schema: SVG · PNG

Contravântuirile costă puțin și sunt tăiate primele: pe desen arată ca niște corniere subțiri, opționale. În realitate sunt singurul lucru care împiedică cadrele să cadă în direcție longitudinală — ca niște piese de domino care stau în picioare doar cât le ține ceva.

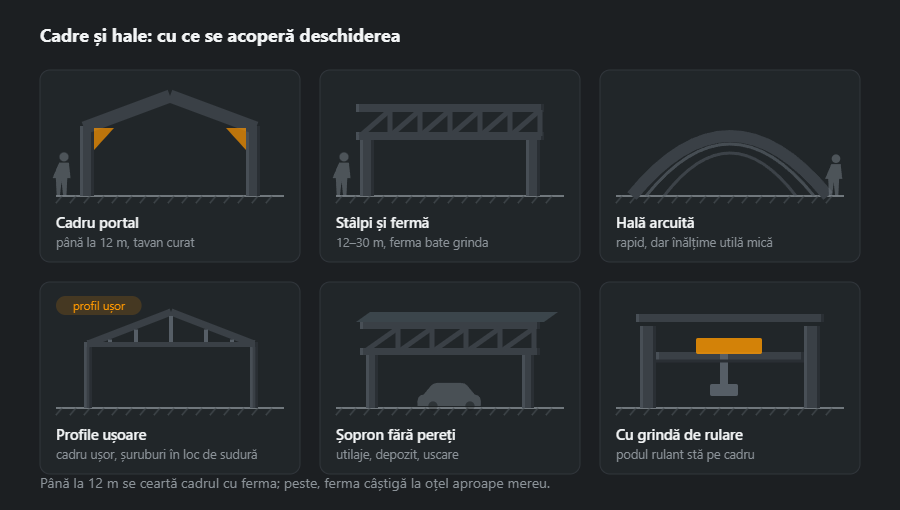

Cu ce se acoperă deschiderea

Descarcă schema: SVG · PNG

• Cadru portal — până la 12 m; tavan curat, fără ferme, ceea ce contează într-un atelier cu instalații suspendate.
• Stâlpi cu fermă — 12–30 m; la aceeași deschidere ferma e de o dată și jumătate până la două ori mai ușoară decât o grindă.
• Hală arcuită — rapidă și ieftină, dar aproape fără înălțime utilă lângă pereți.
• Profile ușoare formate la rece — cadru ușor, îmbinat cu șuruburi; pe șantier aproape că nu se sudează.
• Șopron fără pereți — utilaje, vrac, uscare; jumătate din costul unei clădiri închise.
• Cu grindă de rulare — podul rulant atârnă de structură, nu de pereți; se calculează separat.

Placare și izolare

O hală rece se închide cu tablă cutată peste pane: e destul pentru a opri ploaia și vântul. Una caldă se face din panouri sandwich: aduc izolația din fabrică și se montează într-un singur strat, fără barieră de vapori și fără șipcă pe șantier.

Varianta intermediară — „deocamdată tablă, izolăm mai târziu” — e de evitat. Izolarea pe dinăuntru peste tablă rece, fără o barieră de vapori ca lumea, bagă condens în interiorul pachetului, iar asta iese la iveală după un an-doi sub formă de scurgeri ruginii la îmbinări.

Hala pe structură metalică: din ce e făcut scheletul

„Pe structură” înseamnă că tot ce poartă e din oțel, iar pereții și acoperișul doar închid. Fiecare element al scheletului are o singură treabă și un singur rând în deviz:

• Stâlpii — duc încărcarea la fundații și preiau încovoierea din vânt; stau pe plăci de bază prinse de ancorele din fundații.
• Riglele cadrului sau fermele — acoperă deschiderea; împreună cu stâlpii formează cadrul.
• Panele — grinzile de acoperiș dintre cadre, pe care stă învelitoarea.
• Riglele de perete — grinzi orizontale ale pereților, de care se prinde tabla sau panourile.
• Contravântuirile — cruci în acoperiș și în pereți care țin șirul de cadre pe direcția lungă.
• Fundațiile cu ancore — puse după șablon, pentru că un șurub mutat cu un centimetru nu mai intră în gaura plăcii.

Față de hala arcuită sau de cort, hala pe structură permite un raft lipit de perete, o poartă în orice travee și prelungirea clădirii cu încă un cadru fără a le atinge pe cele existente.

Din ce profile și de ce

Pentru stâlpi se folosesc profile I cu tălpi late, HEA și HEB: stâlpul poate flamba în ambele direcții, iar talpa lată îi dă rigiditate și „lateral”. Pentru rigle — IPE, pentru că grinda încovoiată lucrează mai ales într-un plan, iar secțiunea îngustă și înaltă dă cea mai mare capacitate pe kilogram. Masele din tabele:

• HEA 200 — 42,3 kg/m, HEB 200 — 61,3 kg/m: stâlpi;
• IPE 240 — 30,7 kg/m, IPE 300 — 42,2 kg/m: riglele cadrelor;
• IPE 120 — 10,4 kg/m sau țeavă 120×60×4 — 10,5 kg/m: pane și rigle de perete;
• țeavă 100×100×5 — 14,4 kg/m și 60×60×3 — 5,19 kg/m: tălpile și diagonalele fermei;
• cornier L 50×50×5 — 3,77 kg/m: contravântuiri.

La aceeași deschidere ferma e de o dată și jumătate până la de două ori mai ușoară decât grinda, dar are zeci de noduri de potrivit și sudat — de aceea până la 12 m câștigă mai des cadrul cu inimă plină, iar peste, ferma. Masa oricărui profil o verifici în calculatorul profilelor IPE.

Îmbinări și suduri: ce se sudează în atelier și ce se înșurubează pe șantier

Regula e simplă: în atelier se sudează, pe șantier se înșurubează. De riglă se sudează placa de capăt, de stâlp — placa de bază și rigidizările, iar cadrul se asamblează la fața locului cu șuruburi. Sudura din atelier se face în poziție bună, sub acoperiș și cu control; cea de la înălțime, în vânt și ploaie — nu.

Grosimile cusăturilor le dă proiectul, dar limitele se văd din secțiune. Inima IPE 300 are 7,1 mm, deci limita de sus rezonabilă a cusăturii de colț e 0,7·7,1 ≈ 5,0 mm; cusătura a4 are latura z ≈ 5,7 mm și 0,138 kg de metal depus pe metru, a5 — 0,216 kg. Peste o grosime de circa 6 mm cusătura se face din mai multe treceri. În nodurile fermei se aplică aceeași limită de jos ca peste tot: cusătura portantă nu mai subțire de a3 și nu mai scurtă de 30 mm. Conversia a ↔ z o arată calculatorul cusăturii de colț.

Ordinea execuției și a montajului

1. Proiectul — încărcările din zăpadă și vânt pentru amplasament, secțiunile, îmbinările, desenele de execuție și lista de oțel.
2. Fundațiile — tălpi cu ancore puse în șablon; ancorele se măsoară înainte de turnare, pentru că după aceea se mai poate corecta doar placa.
3. Fabricația — tăiere, găurire, sudarea plăcilor de capăt și de bază, protecția în atelier.
4. Prima travee — montajul începe cu două cadre legate prin contravântuiri și pane: traveea aceasta ține restul ca o coloană vertebrală.
5. Cadrele următoare — se adaugă la traveea contravântuită și se leagă cu pane, iar șuruburile se strâng abia după verticalizare.
6. Subturnarea — sub plăcile de bază, când scheletul stă vertical.
7. Învelitoarea — acoperiș, pereți, accesorii; abia apoi porțile și instalațiile.

Protecția împotriva coroziunii

Structura unei hale uscate și încălzite se vopsește de obicei în fabrică: grund cu email sau vopsea în câmp electrostatic (3–5 și 7–10 ani până la prima rugină în condiții exterioare). Halele reci, agricole și cele cu utilaje cu abur sau cu îngrășăminte primesc zincare termică (25+ ani) — protejează și interiorul profilelor închise. Șuruburile, piulițele și șaibele trebuie protejate cel puțin la fel ca structura: un șurub negru într-un nod zincat ruginește primul.

Greșeli tipice

• Contravântuiri tăiate din deviz — cadrul stă în planul său, dar șirul de cadre se culcă în lungul clădirii.
• Ancore puse „din ochi” — placa nu nimerește șuruburile, iar pe șantier începe lărgirea găurilor cu flacăra.
• Pod rulant atârnat fără recalcul — grinzile de rulare schimbă schema cadrului și adaugă forțe orizontale.
• Sudură pe șantier în loc de șuruburi — cusătură în poziție proastă și fără control în cel mai încărcat nod.
• Izolare pe interior peste tabla rece — condens în perete și scurgeri de rugină după un an-doi.

Cum se calculează materialele: exemplu de hală 12×24 m

Hală cu deschidere de 12 m și lungime de 24 m: cinci cadre la 6 m, stâlpi de 5 m, acoperiș în două ape cu rigle de câte 6,1 m, câte șase pane pe fiecare apă în fiecare travee, trei rânduri de rigle pe pereții lungi, contravântuiri în cruce în două travei. Este un exemplu de calcul al masei, nu un proiect: secțiunile pentru un amplasament anume le alege proiectantul.

Ies 9178 kg net și 9637 kg cu adaos, adică circa 33 kg de oțel pe metru pătrat de hală. Cele mai grele nu sunt cadrele, ci panele — de aceea distanța dintre cadre și tipul panelor se compară pe întreaga structură. Pozițiile tale, guseele și șuruburile le adaugi în calculatorul listei de materiale, iar panele și riglele de 6 m din bare de 12 m le așază planul de debitare: două bucăți de 6000 mm nu încap într-o bară de 12 000 mm la o tăietură de 3 mm, așa că pana se desenează cu câțiva milimetri mai scurtă.

Ce urmează

O construcție mai mică de același fel, pentru una-două mașini, este un garaj sau o anexă: aceleași întrebări despre placare și aerisire, fără partea de calcul. Poarta se alege după gol: vedeți porți și portițe. Prețul, termenele și acoperirea sunt în cum se comandă.
