Rame, batiuri și dispozitive
Ce se sudează nu pentru vânzare, ci pentru o mașină anume: ramă de pompă, șei pentru rezervor, ramă de transport, dispozitiv, carcasă, apărătoare. Măsurile se iau aici de la utilaj, nu din catalog.

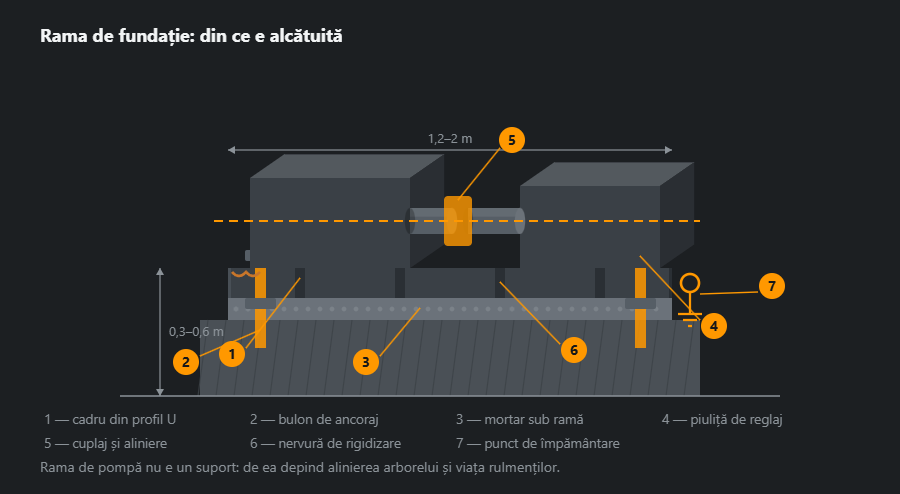

Din ce e alcătuită rama de fundație
Rama de pompă nu e un suport. De ea depinde dacă arborii motorului și ai pompei ajung pe aceeași axă, iar de asta depind viața rulmenților și a cuplajului. De aceea la ramă contează rigiditatea mai mult decât rezistența: nu trebuie să lucreze nici la strângerea ancorelor, nici la pornire.
Ordinea lucrărilor e inversă față de cum pare. Întâi rama se așază pe piulițe de reglaj și se aduce la nivel, apoi se strâng ancorele și abia după aceea se toarnă mortarul fără contracție. Dacă torni de la început, nu mai ai ce alinia — betonul prinde în poziția întâmplătoare.

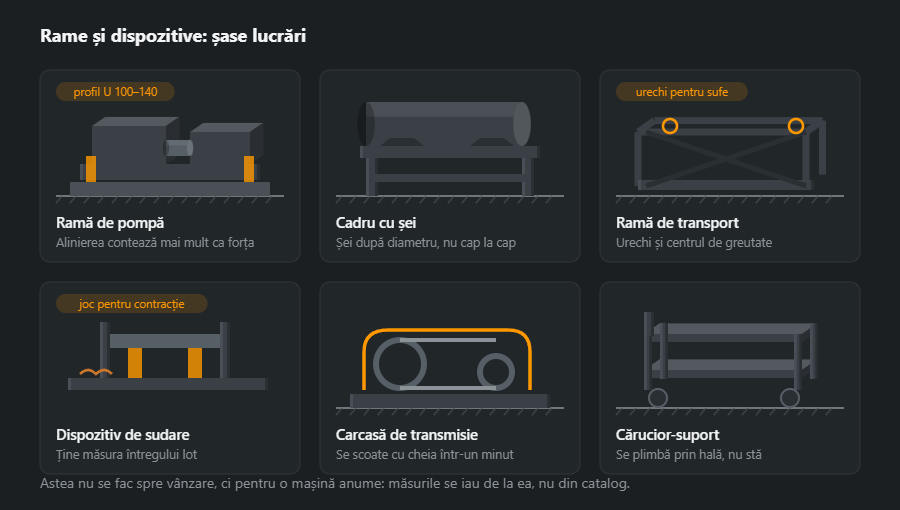

Ce lucrări există
Rama de transport se deosebește de batiu prin faptul că se calculează la ridicare, nu la stat: urechile se pun astfel încât sufele să treacă prin centrul de greutate, altfel sarcina se răsucește în aer. E cazul în care o jumătate de oră de calcul în plus e mai ieftină decât un singur ansamblu îndoit.
Dispozitivul de sudare nu e produs, ci sculă. Ține măsura întregului lot și se amortizează de la vreo zece bucăți; la trei repere iese mai ieftin să potrivești fiecare pe loc.

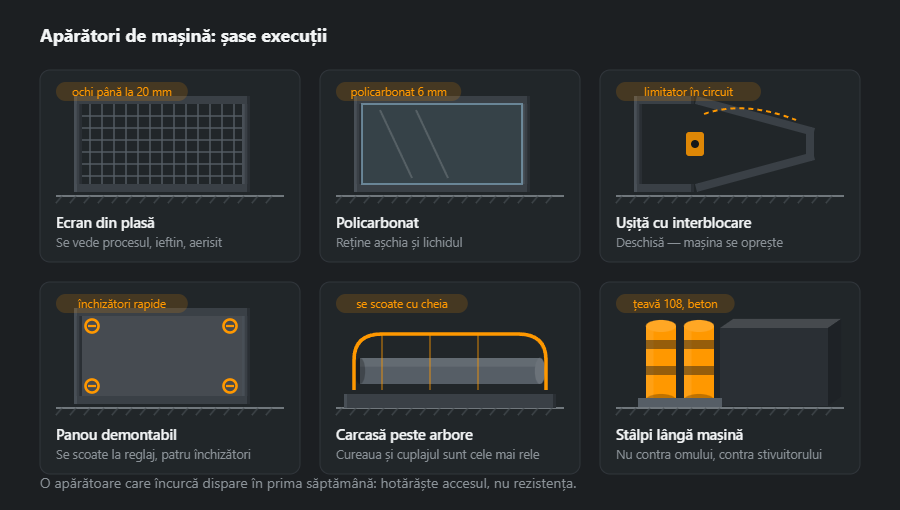

Apărătorile mașinii
Ce e mai important despre o apărătoare știe orice mecanic: aceea care încurcă lucrul dispare în prima săptămână. Așa că întrebarea nu e despre rezistență — ajunge la toate — ci despre cât de repede se deschide apărătoarea la reglaj și se pune înapoi.
Ușița cu interblocare este singura execuție care funcționează fără disciplină: limitatorul din circuitul de comandă oprește mașina la deschidere. Restul se bazează pe faptul că omul va închide apărătoarea singur — iar el o închide doar pe aceea care nu îl încurcă.
Stâlpii de protecție stau deoparte: apără nu omul de mașină, ci mașina de stivuitor. Țeava de 108 în beton se pune acolo unde se circulă pe alături — și e aproape cea mai frecventă poziție de pe listă.
Din ce profile și de ce
La cadre și dispozitive contează rigiditatea, de aceea profilele se aleg altfel decât în construcții: mai degrabă mai înalte și mai grele decât ar cere doar rezistența.
- Șasiu pentru pompă sau compresor — lonjeroane din UPN 160, 18,8 kg/m, sau UPN 120, 13,4 kg/m, la agregate mai mici; traverse din UPN 100, 10,6 kg/m. Profilul U se pune cu aripile spre interior: în afară rămâne spatele neted, înăuntru — loc pentru ancore.
- Cadru de transport — țeavă pătrată 100×100×5, 14,4 kg/m, sau HEB 100, 20,4 kg/m, pentru sarcini mai grele. Profilul închis suportă mai bine torsiunea când chingile nu trag egal.
- Dispozitiv de sudare — placă de bază din tablă groasă și cadru din țeavă 80×80×4, 9,22 kg/m. Placa groasă se deformează greu de la căldura pieselor sudate pe ea.
- Apărătoare din plasă — ramă din țeavă 30×30×2, 1,68 kg/m, și plasă sudată; ușoară, pentru că trebuie să se deschidă ușor.
Masa tablei pentru tălpi și plăci se calculează din grosime: tabla de 20 mm cântărește 157,0 kg/m², cea de 10 mm — 78,5 kg/m². Alte mărimi sunt în calculatoarele pentru profile U și tablă.
Suduri și deformații
Un șasiu de mașină rar crapă, dar des se deformează. Fiecare cordon se contractă la răcire și trage profilul după el, deci ordinea sudării contează mai mult decât grosimea cordonului.
- Simetric și alternat — mai întâi hafturi pe tot conturul, apoi tronsoane scurte alternativ pe ambele părți și în diagonală.
- Nu mai multă sudură decât pe desen — a5 în loc de a4 înseamnă 0,216 în loc de 0,138 kg material depus pe metru, adică mai multă căldură și mai multă contracție la aceeași rezistență a nodului.
- Tălpi cu adaos de prelucrare — după sudare și îndreptare se frezează dintr-o singură prindere; planul nu-l scoate sudorul din mână.
- Urechi de ridicare — sunt element de ridicare: le calculează proiectantul, le sudează un sudor autorizat corespunzător, iar înainte de prima ridicare sudurile se verifică. Aici nu există „din ochi”.
Placă groasă și perete subțire în același nod e o poveste aparte: la tabla de 20 mm căldura fuge în placă, iar țeava de 2 mm se străpunge înainte ca placa să se încălzească. Curentul și unghiul pistoletului se aleg astfel încât arcul să încălzească mai mult piesa groasă. Grosimile le verifică calculatorul sudurii în colț, iar despre pereții subțiri există articolul cum se sudează tabla subțire.
Ordinea execuției
- Datele mașinii — cotele găurilor din tălpile motorului și pompei, înălțimile axelor, masa agregatului; din documentația producătorului, nu din ochi.
- Desenul — cadrul, tălpile cu adaos, găuri pentru ancore și șuruburi de reglaj, urechi dacă cadrul va fi ridicat.
- Debitare și hafturi — pe masă plană, cu verificarea diagonalelor înainte de primul cordon.
- Sudare în ordine — alternat, cu controlul planeității după fiecare etapă.
- Îndreptare și prelucrare — frezarea tălpilor, găurire și filetare pentru mașini.
- Vopsire — cu suprafețele frezate mascate.
- Amplasare — piulițe de reglaj, nivel, ancore, subturnare, iar la final alinierea arborilor de către mecanic.
Protecția anticorozivă
Șasiul de sub pompă trăiește în umezeală: picură presetupele, transpiră conductele, pardoseala se spală. Grundul și vopseaua se aleg ca pentru exterior, nu ca pentru o hală uscată. Profilul U cu aripile spre interior face jgheab, de aceea în aripile de jos se dau găuri de scurgere, ca apa să nu stea sub mașină. Suprafețele frezate se protejează cu unsoare sau conservant în loc de vopsea: vopseaua de sub piciorul mașinii e un adaos necontrolat care într-un an se strivește și strică alinierea arborilor.
Greșeli tipice
- Șasiu prea flexibil — rezistența ajunge, dar la strângerea ancorelor cadrul se răsucește, iar rulmenții încep să se încălzească după câteva săptămâni.
- Tălpi nefrezate — sub picioare ajunge un teanc de plăcuțe care se tasează de la vibrații.
- Sudare „de la un capăt” — cadrul iese arcuit și nu se mai poate îndrepta fără încălzire.
- Fără găuri de scurgere — apa stă în profilul U și îl roade pe dinăuntru, sub mașină, unde nu se uită nimeni.
- Apărătoare care nu se deschide repede — după o săptămână stă lângă mașină.
Cum se calculează materialul: șasiu de pompă 1,6×0,6 m
Șasiu pentru pompă cu motor: două lonjeroane de 1,6 m din UPN 160, trei traverse de 0,5 m din UPN 100 și patru tălpi de 200×150 mm din tablă de 20 mm. Profilele sunt orientative — dimensiunile pentru un agregat anume le dă producătorul sau proiectantul.
| Element | Profil | Lungime, m | Buc. | kg/m | kg |
|---|---|---|---|---|---|
| Lonjeron | UPN 160 | 1,60 | 2 | 18,8 | 60,2 |
| Traversă | UPN 100 | 0,50 | 3 | 10,6 | 15,9 |
| Total | 76,1 | ||||
| Cu adaos 5 % | 80 | ||||
Profilele înseamnă 76 kg net și 80 kg cu adaos, iar cele patru tălpi adaugă aproximativ 19 kg de tablă. La un cadru mic, restul de la debitare cântărește mai mult decât sugerează adaosul: dintr-o bară de 6 m de UPN 160 se folosesc doar 3,2 m, așa că restul merită alocat imediat următoarei comenzi sau profilul cumpărat la lungime. Debitarea o calculează harta de debitare, iar lista completă — calculatorul listei de materiale.
Ce urmează
Platformele de deservire și scările la ele — platforme și estacade. Rezervoarele, racordurile și ventilația — rezervoare și conducte. Prețul, termenele și prinderea pe fiecare suport — cum se comandă.
Întrebări frecvente
La ce îi trebuie ramei de pompă mortar, dacă stă pe ancore?
La faptul că ancorele o țin de deplasare, iar mortarul de încovoiere. Betonul de sub ramă nu e niciodată plan, iar fără mortar rama se reazemă pe trei-patru puncte întâmplătoare. La prima pornire lucrează, alinierea fuge și rulmenții încep să se încălzească. Mortarul se toarnă fără contracție, după ce rama a fost adusă la nivel.
Cât de exact trebuie pusă la nivel rama?
Rama însăși — în limita a 0,1 mm pe metru. Mai departe alinierea arborilor se face la cuplaj, nu pe ramă: cu ceas comparator sau cu laser, în toleranța dată de producătorul pompei. Rama trebuie doar să permită alinierea și apoi să nu o strice.
Prin ce diferă un dispozitiv de sudare de o ramă obișnuită?
Prin faptul că nu e produs, ci sculă: sarcina lui e să țină măsura întregului lot. De aceea are opritori și menghine, iar jocurile sunt lăsate cu adaos pentru contracția de la sudare. Dispozitivul se amortizează de la vreo zece bucăți; la trei nu are rost să-l faci.
Este obligatorie interblocarea la ușița apărătorii?
Acolo unde în spatele ei se mișcă ceva periculos — da. Un limitator în circuitul de comandă oprește mașina la deschidere, și tocmai asta deosebește o apărătoare de un panou decorativ. O ușiță fără interblocare va fi găsită deschisă și sprijinită cu o cheie în prima săptămână.
Din ce profil U se sudează un șasiu de pompă?
Pentru o pompă cu motor de mărime medie, cel mai des din UPN 120–160 pe lonjeroane și un profil U mai mic pe traverse, cu tălpi din tablă de 15–20 mm sub picioarele mașinilor. Decide rigiditatea, nu rezistența: șasiul nu are voie să se răsucească la strângerea ancorelor sau la pornire. La agregatele mari dimensiunile le dă producătorul pompei sau proiectantul.
De ce se frezează tălpile de sub mașină după sudare?
Pentru că sudura deformează întotdeauna puțin cadrul, iar tălpile trebuie să stea într-un singur plan cu o precizie pe care sudorul nu o poate ține din mână. Cadrul se sudează cu adaos pe tălpi, se îndreaptă și apoi suprafețele se frezează dintr-o singură prindere. Așa, sub motor și pompă ajung câteva adaosuri subțiri, nu un teanc de plăcuțe.
