Grilaje, uși tehnice și trape
Piese mărunte pe care aproape nimeni nu le comandă din timp: ne amintim de ele când casa e deja ridicată. Au un lucru în comun — toate se fac după golul măsurat, nu după un desen.

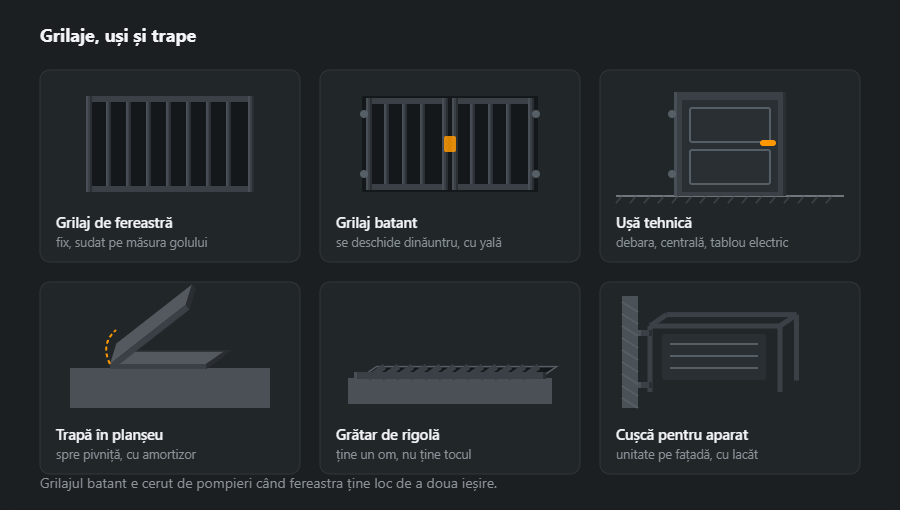

Șase produse tipice
- Grilaj de fereastră — fix, sudat pe gol și ancorat în glaf sau în peretele exterior.
- Grilaj batant — se deschide din interior, cu yală; obligatoriu unde fereastra contează ca evacuare.
- Ușă tehnică — la debara, centrală termică sau tablou electric; adesea cu jaluzea pentru aerisire.
- Trapă în planșeu — spre pivniță, cu amortizor pe gaz ca să nu cadă capacul pe mâini.
- Grătar de rigolă — ține un om, dar nu un toc: barele sunt rare ca să plece apa.
- Cușcă pentru aparat — unitate pe fațadă, cu lacăt și cu joc pentru întreținere.
De ce contează măsurarea mai mult decât desenul
Golurile din clădirile gata rareori sunt dreptunghiulare. Zece-cincisprezece milimetri diferență pe diagonală nu se văd la un perete, dar la un grilaj înseamnă rost pe o parte și blocare pe cealaltă. De aceea se sudează după ce există: se măsoară cele patru laturi și ambele diagonale, iar rama se potrivește la fața locului.
Al doilea lucru hotărât la măsurare este prinderea. Betonul și cărămida plină acceptă ancore; blocul cu goluri, ancoră chimică cu manșon; un perete de lemn, tirfoane prin placă. Suporturile și prinderile sunt în cum se comandă.
Acoperirea
Grilajele și trapele stau afară și aproape mereu în locuri incomode de vopsit: în rigolă, în glaful ferestrei, sub streașină. Retușul peste trei ani nu se va întâmpla: nu există acces. De aceea zincarea la cald se justifică aici mai des decât la alte produse: protejează și în interiorul profilului, unde o pensulă nu ajunge niciodată.
Din ce profile și de ce
Grilajele și trapele sunt produse ușoare, dar fiecare piesă are rolul ei. Rama ține forma și duce efortul în ancore, umplutura nu trebuie să lase omul să treacă, iar traversele țin barele ca să nu poată fi depărtate.
- Rama grilajului de fereastră — cornier L 30×30×3, 1,36 kg/m, sau țeavă 30×30×2, 1,68 kg/m. Cornierul se potrivește mai ușor în glaf, țeava arată mai curat, dar trebuie protejată și pe dinăuntru.
- Bare — pătrat de 12 mm, 1,13 kg/m, sau de 14 mm, 1,54 kg/m. Bara plină se taie mai greu decât o țeavă de aceeași grosime.
- Traverse — platbandă 30×4, 0,94 kg/m, de preferat cu găuri ștanțate prin care trec barele.
- Ușă tehnică — cadru din țeavă 40×40×2, 2,31 kg/m, și tablă de 2 mm, 15,7 kg/m², sau panou din grilaj pentru ventilație.
- Trapă — ramă din cornier L 50×50×5, 3,77 kg/m, capac din tablă de 4 mm, 31,4 kg/m²; deja 1 m² de asemenea capac cântărește peste 30 kg, de aici arcul cu gaz.
Masele altor mărimi sunt în calculatoarele pentru corniere și țevi rectangulare.
Suduri și noduri
Un grilaj nu are suduri calculate în sens de construcții, dar de noduri depinde dacă grilajul e o protecție sau un decor.
- Bara prin platbanda ștanțată — bara trece prin gaură și e sudată pe ambele părți. Un asemenea grilaj nu se desface cu ranga: bara nu se poate roti în nod.
- Bara de ramă — sudură pe tot conturul sau măcar pe două părți; un singur punct se rupe dintr-o lovitură.
- Balamalele grilajului rabatabil — pe interior, cu protecție la scoaterea cercevelei; un bolț pe exterior e de ajuns să fie scos.
- Țeavă subțire de 2 mm — cusături scurte și curent mic; peretele străpuns lângă bară e primul loc unde pornește rugina.
Cum se sudează profilul subțire fără străpungeri — în articolul sudarea țevii rectangulare. Muchiile ascuțite și capetele barelor se polizează după sudare: pe ele vopseaua și zincul sunt cele mai subțiri.
Ordinea execuției și a montajului
- Măsurarea golului — laturi, diagonale, adâncimea glafului, tipul zidului; de aici rezultă dimensiunea ramei și ancorele.
- Desen cu joc — rama mai mică decât golul cu jocul de montaj, pasul barelor, pozițiile ancorelor și balamalelor.
- Debitare și ștanțare — barele la lungime, găurile din platbande după același șablon, ca pasul să fie egal.
- Sudare pe masă — rama, barele, traversele; verificarea diagonalelor înainte de sudura finală.
- Polizare și protecție — zincare, vopsire în câmp electrostatic sau amândouă.
- Montaj — așezarea în glaf, ancorele, verificarea încuietorii și a deschiderii grilajului rabatabil din interior.
Protecția anticorozivă: la ce să fiți atenți
Bara plină se zinchează fără probleme, dar rama din țeavă are nevoie de găuri tehnologice la capetele fiecărui tronson — țeava închisă poate crăpa în baia de zinc. Grilajele care trebuie să fie și durabile, și colorate se fac în sistem duplex: zinc și peste el vopsea în câmp electrostatic. După zincare grilajul nu se mai sudează și nu se mai taie: orice astfel de loc trebuie curățat și acoperit cu zinc la rece, iar în glaf nimeni nu-l mai curăță după aceea. Capacul trapei merită o garnitură de cauciuc — apa care stă pe ramă dă cea mai rapidă rugină din tot produsul.
Greșeli tipice
- Ancore accesibile din afară — barele sunt tari, dar grilajul se scoate din zid cu tot cu diblurile.
- Bare prinse în puncte — o lovitură și bara atârnă.
- Rama fix pe gol — într-un glaf strâmb grilajul nu intră sau rămâne o fantă pe o parte.
- Balamale pe exterior fără protecție — cercevelele se scot după ce se bat bolțurile afară.
- Țeavă fără găuri înainte de zincare — zincătoria refuză piesa sau țeava crapă în baie.
Cum se calculează materialul: grilaj de fereastră 120×150 cm
Grilaj fix pentru o fereastră de 1,2×1,5 m: ramă din cornier (perimetru 5,4 m), nouă bare verticale de 12 mm a câte 1,5 m — în lumină iese un pas de circa 12 cm — și două traverse orizontale din platbandă a câte 1,2 m. Fără ancore și încuietoare.
| Element | Profil | Lungime, m | Buc. | kg/m | kg |
|---|---|---|---|---|---|
| Ramă | L 30×30×3 | 5,40 | 1 | 1,36 | 7,3 |
| Bară | □12 | 1,50 | 9 | 1,13 | 15,3 |
| Traversă | FL 30×4 | 1,20 | 2 | 0,94 | 2,3 |
| Total | 24,9 | ||||
| Cu adaos 5 % | 26 | ||||
Rezultă 25 kg net și 26 kg cu adaos, aproximativ 14 kg pe metru pătrat de fereastră. Peste jumătate din masă o dau barele, deci ele decid costul materialului: trecerea de la bara de 12 la 14 mm îngreunează grilajul mai mult decât schimbarea ramei. Atenție la tăietură: dintr-o bară de 6 m ies doar trei bucăți de 1,5 m, pentru că a patra nu mai încape după tăieturi, iar la 1,49 m ies deja patru. Asemenea lucruri se verifică înainte de comandă în harta de debitare; mai multe grilaje deodată le calculează calculatorul listei de materiale.
Ce urmează
Dacă grilajele merg pe tot perimetrul împreună cu gardul, vedeți garduri: umplutura și acoperirea se iau în ton. Grătarele metalice pentru podeste și scări sunt în scări și balustrade.
Întrebări frecvente
Se pot pune grilaje fixe la ferestre?
Nu peste tot. Când fereastra ține loc de a doua cale de evacuare — iar în camere de locuit se întâmplă des — pompierii cer grilaj batant cu închizător care se deschide din interior fără cheie. Un grilaj fix transformă acea cameră în capcană.
Din ce se face un grilaj de fereastră?
Ramă din cornier sau țeavă, umplutură din pătrat de 12–14 mm sau platbandă. Distanța dintre bare se alege ca să nu treacă un cap: de regulă nu mai mult de 15 cm. Se sudează după măsurarea golului, nu după cotele din proiect.
Grătarul unei rigole ține un om?
Trebuie: pentru asta se calculează. Nu e obligat să țină un toc — distanța dintre bare într-o rigolă e intenționat mare, ca să cadă apa și frunzele. Unde se merge pe toc se pune grătar cu ochi mic sau podină.
La ce folosește cușca pentru aparatul de aer condiționat?
Împotriva furtului. Unitatea exterioară stă la vedere pe fațadă și se dă jos în cinci minute; o cușcă cu lacăt face treaba mult mai lungă. Al doilea rost e protecția față de zăpada și gheața care cad de pe acoperiș.
Cât cântărește un grilaj de fereastră de 120×150 cm?
În exemplul de pe această pagină — ramă din cornier 30×30×3, nouă bare pătrate de 12 mm și două traverse din platbandă 30×4 — în jur de 25 kg de oțel, adică vreo cincisprezece kilograme pe metru pătrat. Peste jumătate din masă o dau barele; un grilaj din bară de 14 mm e vizibil mai greu.
Cum se fixează grilajul ca să nu poată fi desfăcut din afară?
Ancorele se pun în glaf dinspre interior sau așa încât capetele lor să fie acoperite de ramă. Dacă prinderea trebuie să fie din exterior, se folosesc șuruburi antifurt cu cap unidirecțional sau se sudează piulițele după strângere. Punctul slab al unui grilaj e rar bara — de obicei sunt ancorele într-un zid moale.
