Решётки, двери и люки

Мелкие изделия, которые почти никогда не заказывают заранее: о них вспоминают, когда уже стоит дом. Общее у них одно — все они делаются по факту замера проёма, а не по чертежу.

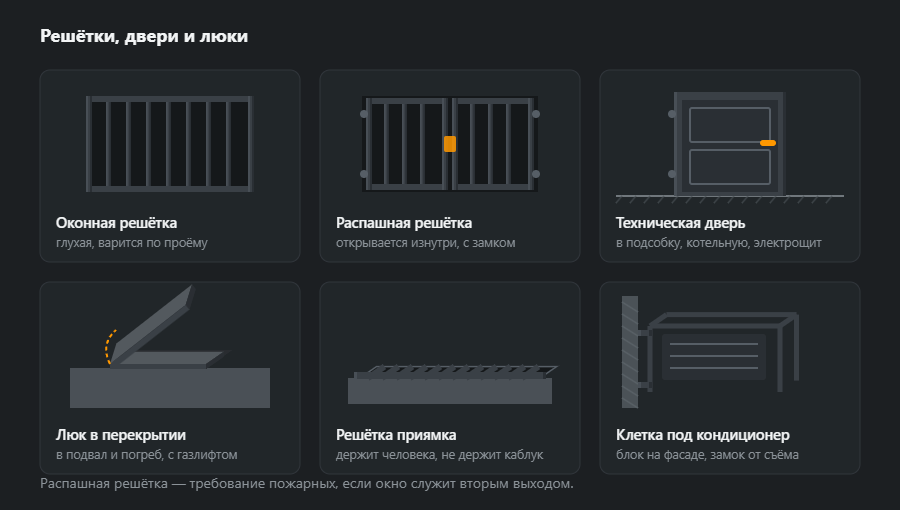

Шесть типовых изделий

Скачать схему: SVG · PNG

• Оконная решётка — глухая, варится по проёму и крепится анкерами в откос или в наружную стену.
• Распашная решётка — открывается изнутри, с замком; обязательна там, где окно считается эвакуационным.
• Техническая дверь — в подсобку, котельную, электрощитовую; часто с решётчатой вставкой для вентиляции.
• Люк в перекрытии — в подвал или погреб, с газлифтом, чтобы крышка не падала на руки.
• Решётка приямка — держит человека, но не держит каблук: шаг прутьев крупный, чтобы уходила вода.
• Клетка под кондиционер — блок на фасаде, замок от съёма, зазор для обслуживания.

Почему замер важнее чертежа

Проёмы в готовых домах редко бывают прямоугольными. Разница в 10–15 мм по диагонали для стены незаметна, а для решётки означает щель с одной стороны и упор с другой. Поэтому изделие варят по факту: замеряют четыре стороны и обе диагонали, а рамку подгоняют по месту.

Второе, что решается на замере, — способ крепления. В бетон и полнотелый кирпич идут анкеры, в пустотелый блок — химия с гильзой, в деревянную стену — глухари через пластину. Разбор оснований и крепежа — в статье как заказывают.

Покрытие

Решётки и люки стоят на улице и почти всегда в неудобных для окраски местах: изнутри приямка, в откосе окна, под свесом. Подкрасить их через три года не получится — доступа нет. Поэтому здесь чаще, чем в остальных изделиях, имеет смысл горячее цинкование: оно защищает и изнутри профиля, куда кисть не достаёт вообще.

Из каких профилей и почему

Решётки и люки — изделия лёгкие, но у каждой детали в них своя задача. Рамка держит форму и передаёт усилие на анкеры, заполнение не должно пропустить человека, а поперечины держат прутки, чтобы их нельзя было развести.

• Рамка оконной решётки — уголок L 30×30×3, 1,36 кг/м, или труба 30×30×2, 1,68 кг/м. Уголок проще вписать в откос, труба выглядит чище, но её надо защищать и изнутри.
• Прутки — квадрат 12 мм, 1,13 кг/м, или 14 мм, 1,54 кг/м. Сплошной пруток перепилить труднее, чем трубку той же толщины.
• Поперечины — полоса 30×4, 0,94 кг/м, лучше с просечёнными отверстиями, через которые проходят прутки.
• Техническая дверь — рама из трубы 40×40×2, 2,31 кг/м, и лист 2 мм, 15,7 кг/м², или решётчатая вставка для вентиляции.
• Люк — рама из уголка L 50×50×5, 3,77 кг/м, крышка из листа 4 мм, 31,4 кг/м²; уже 1 м² такой крышки весит больше 30 кг, отсюда газовая пружина.

Массы других размеров — в калькуляторах уголка и профильной трубы.

Швы и узлы

Расчётных швов в строительном смысле в решётке нет, но от узлов зависит, будет решётка защитой или украшением.

• Пруток в просечной полосе — пруток проходит сквозь отверстие и приварен с обеих сторон. Такую решётку ломом не разогнуть: пруток не может провернуться в узле.
• Пруток к рамке — шов по кругу или хотя бы с двух сторон; одиночная точка отламывается одним ударом.
• Петли распашной решётки — изнутри, с защитой от снятия створки; палец снаружи достаточно выбить.
• Тонкая труба 2 мм — короткие стежки и небольшой ток; прожжённая стенка у прутка — первое место, где начнётся коррозия.

Как варить тонкий профиль без прожогов — в статье сварка профильной трубы. Острые кромки и торцы прутков после сварки зачищают: на них краска и цинк самые тонкие.

Порядок изготовления и монтажа

1. Замер проёма — стороны, диагонали, глубина откоса, материал стены; от этого зависят размер рамки и анкеры.
2. Чертёж с зазором — рамка меньше проёма на монтажный зазор, шаг прутков, места анкеров и петель.
3. Резка и просечка — прутки в размер, отверстия в полосах по одному шаблону, чтобы шаг был ровный.
4. Сварка на столе — рамка, прутки, поперечины; проверка диагоналей до окончательной сварки.
5. Зачистка и защита — цинкование, порошковая покраска или и то и другое.
6. Монтаж — установка в откос, анкеры, проверка замка и открывания распашной решётки изнутри.

Защита от коррозии: на что смотреть

Сплошной пруток цинкуется без проблем, а рамке из трубы нужны технологические отверстия на концах каждого участка — закрытая труба в цинковой ванне может лопнуть. Решётки, которые должны быть и долговечными, и цветными, делают системой дуплекс: цинк, а поверх — порошковая краска. После цинкования решётку уже не варят и не подрезают: каждое такое место надо зачистить и закрыть холодным цинком, а в откосе его потом никто не дочистит. Крышку люка стоит уплотнить резиной — вода, стоящая на раме, даёт самую быструю ржавчину во всём изделии.

Типичные ошибки

• Анкеры доступны снаружи — прутки крепкие, а решётку вынимают из стены вместе с дюбелями.
• Прутки на точках — один удар, и пруток болтается.
• Рамка впритык к проёму — в кривой откос решётка не входит или остаётся щель с одной стороны.
• Петли снаружи без защиты — створку снимают, выбив пальцы.
• Труба без отверстий перед цинкованием — завод деталь не примет, или трубу разорвёт в ванне.

Как посчитать материалы: оконная решётка 120×150 см

Глухая решётка на окно 1,2×1,5 м: рамка из уголка (периметр 5,4 м), девять вертикальных прутков 12 мм по 1,5 м — в свету выходит шаг около 12 см — и две горизонтальные поперечины из полосы по 1,2 м. Без анкеров и замка.

Выходит 25 кг чистого веса и 26 кг с запасом, около 14 кг на квадратный метр окна. Больше половины массы дают прутки, поэтому именно они решают цену металла: переход с прутка 12 на 14 мм утяжеляет всю решётку заметнее, чем смена рамки. Осторожно с пропилом: из шестиметрового прутка выходят только три отрезка по 1,5 м — четвёртый не помещается с учётом резов, а при прутке 1,49 м выходят уже четыре. Такое проверяют до заказа в карте раскроя; несколько решёток сразу посчитает калькулятор ведомости материалов.

Что дальше

Если решётки идут на весь периметр вместе с оградой — смотрите заборы: заполнение и покрытие берут в тон. Решётчатые настилы для площадок и лестниц описаны в статье лестницы и перила.
