Ворота и калитки
Ворота — единственное изделие во дворе, которое двигается каждый день. Поэтому в них ошибка стоит дороже: неверно выбранный тип не переделать без переноса столбов, а слабый привод выходит из строя в первую же зиму.

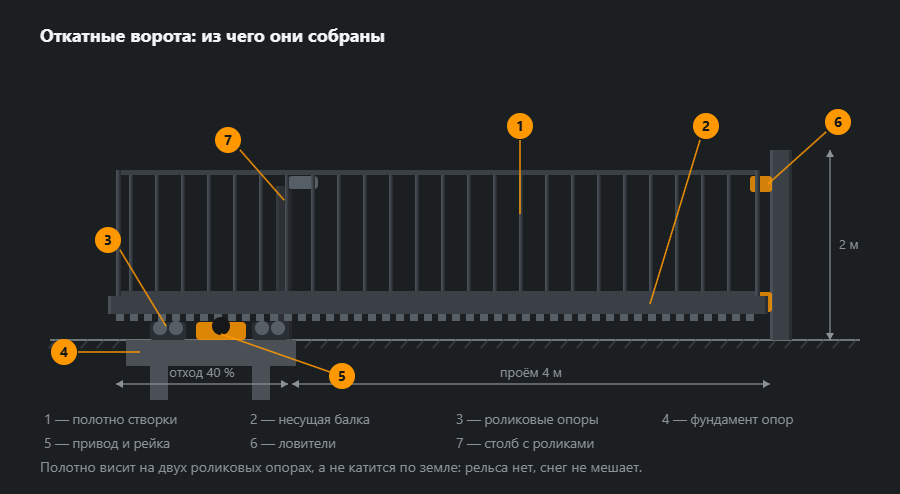

Откатные ворота в разрезе
Полотно откатных ворот не катится по земле. Оно висит на двух роликовых опорах, закреплённых на фундаменте сбоку от проёма, а за проём выходит консольным хвостом-противовесом. Рельса на въезде нет — значит, нечему забиваться снегом и грязью, и порог не мешает низкой машине.
Отсюда все ограничения этого типа. Нужен свободный отход вбок; нужен фундамент под роликовые опоры — не два отдельных, а общая рама, иначе опоры разъедутся; нужен приёмный столб с ловителями, который принимает полотно в закрытом положении и снимает нагрузку с роликов.

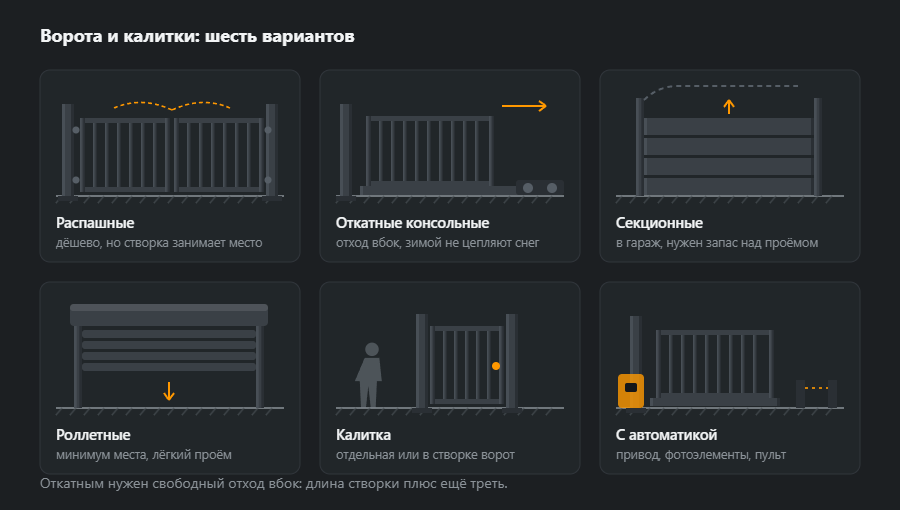

Шесть типов ворот
- Распашные — дешевле всех, но створка забирает полтора-два метра двора и зимой упирается в снег.
- Откатные консольные — двор свободен, снег не мешает, но нужен отход и фундамент.
- Секционные — в гараж; требуют запаса высоты над проёмом под пакет полотна.
- Роллетные — минимум места, но проём должен быть лёгким: это не про уличные ворота на въезде.
- Калитка — отдельная или врезанная в створку; второй вариант дешевле, но порог мешает.
- С автоматикой — любой из этих типов с приводом, фотоэлементами и пультом; как выбрать привод — ниже.

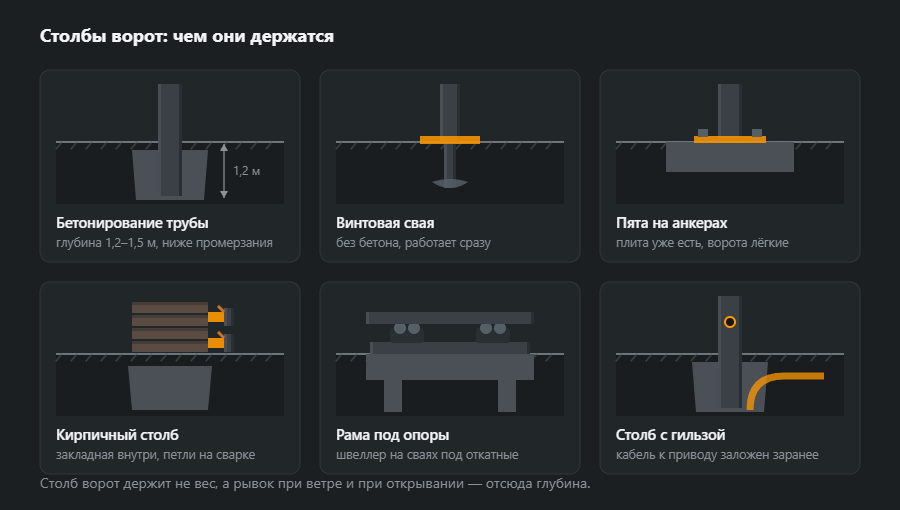

Столбы и фундаменты
Столб ворот работает не на сжатие, а на выдёргивание и на изгиб. Глухая створка 4×2 м — это восемь квадратных метров паруса, и порыв ветра даёт на верх столба заметный момент. Отсюда глубина 1,2–1,5 м и требование попасть ниже промерзания: иначе за зиму столб выдавит и створка перестанет закрываться.
Кирпичный столб внутри всё равно содержит трубу, и петли варят к закладным пластинам, а не к кладке. Если ворота будут с автоматикой, кабель к приводу закладывают в гильзу заранее — вскрывать площадку ради него потом обойдётся дороже самого привода.

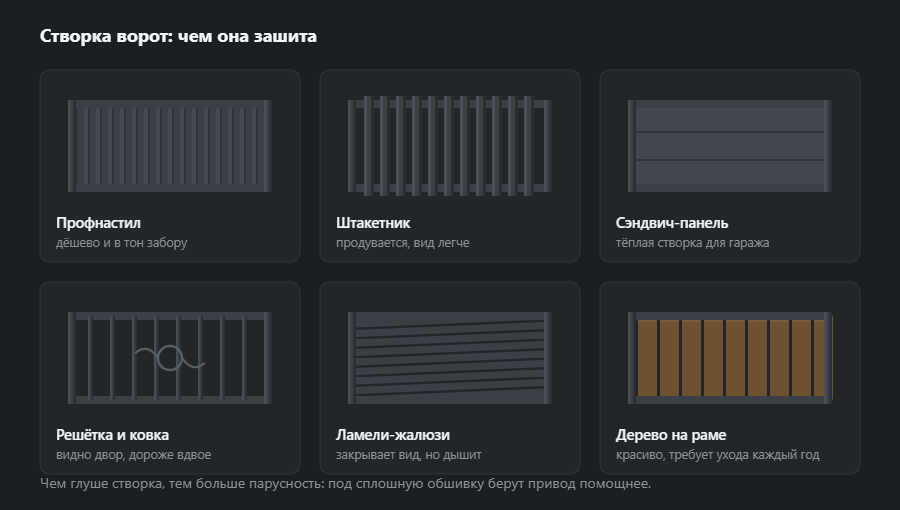

Чем зашита створка
Заполнение выбирают в тон забору: ворота и забор видят вместе, и разнобой заметен сразу. Но у заполнения есть и техническая сторона — вес и парусность. Сплошной профнастил и сэндвич-панель дают самую большую нагрузку на привод и на столбы; штакетник и решётка продуваются и весят меньше.

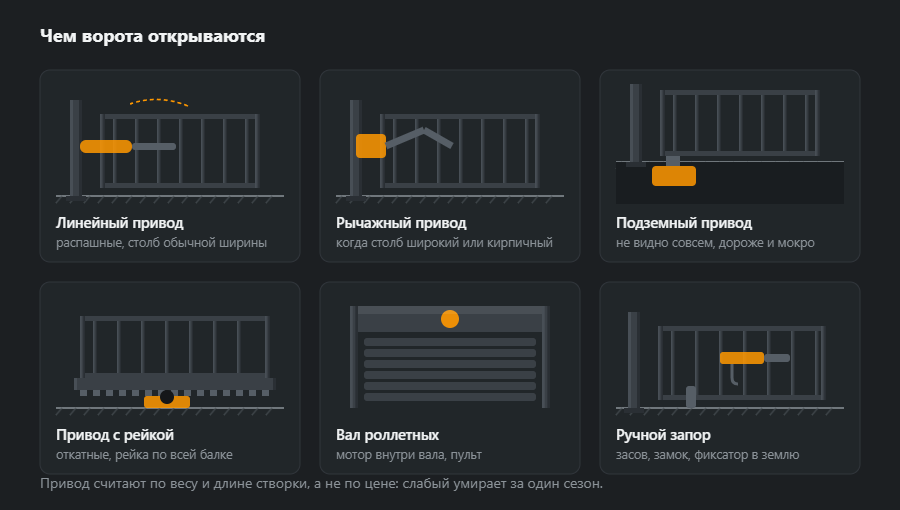

Чем ворота открываются
Три вещи решают выбор привода: тип ворот, ширина столба и то, есть ли на участке электричество. Для распашных на обычном столбе берут линейный, для широкого или кирпичного — рычажный, для полностью скрытого решения — подземный, но он дороже и стоит в воде. Откатным нужен привод с зубчатой рейкой по всей длине балки.
Ручной запор оставляют даже при автоматике: засов, замок и фиксатор в землю нужны на случай отключения электричества и на время отъезда.
Из каких профилей и почему
В воротах главное — жёсткость створки: любой прогиб сразу видно, потому что створка перестаёт попадать в ловитель или в замок. Поэтому раму делают из профиля выше, чем заполнение, и ставят длинной стороной вертикально.
- Рама створки — труба 60×40×3, 4,25 кг/м, на широких проездах 80×40×3, 5,19 кг/м.
- Заполнение — 40×20×2, 1,68 кг/м, или штакетник 20×20×2, 1,05 кг/м, в тон забору.
- Столбы — 80×80×4, 9,22 кг/м, под тяжёлые и глухие створки 100×100×4, 11,7 кг/м.
- Раскос распашной створки — из того же профиля, что заполнение, от нижнего угла у петель к верхнему углу со стороны замка: работает на сжатие и не даёт створке провиснуть.
Массы других размеров — в калькуляторе профильной трубы. Ворота с приводом — это уже машина: изделие подпадает под EN 13241, а безопасность эксплуатации — под EN 12453 (ограничение усилия, фотоэлементы, контактные кромки). Столбы и фундамент под тяжёлую откатную створку подбирают по расчёту, а автоматику запускает и сдаёт монтажник, который оформляет документы.
Узлы и швы
- Несущая балка откатных ворот — приваривается к раме участками попеременно с обеих сторон. Сплошной шов с одной стороны выгибает балку дугой, а кривая балка заедает на роликах. Прямолинейность проверяют шнуром до и после сварки.
- Петли распашных ворот — обе на одной оси; их выставляют на прутке, продетом через обе петли, и только потом приваривают.
- Заполнение к раме — шов по кругу или с двух сторон, короткими стежками: стенка 2 мм прожигается легко, а прожог — начало ржавчины.
- Закладные под петли в кирпичном столбе — заанкерены в бетон сердечника, а не в кирпич.
При стенке 3 мм верхний предел 0,7·t — всего 2,1 мм, меньше минимума a3 по EN 1993-1-8, поэтому несущие швы в узлах столба делают a3 — z ≈ 4,2 мм, 0,078 кг наплавки на метр. Размеры проверяет калькулятор углового шва, а технику на тонких трубах описывает сварка профильной трубы.
Порядок изготовления и монтажа
- Замер и выбор типа — ширина проезда, место под откат или под поворот створок, уклон участка, электричество для привода.
- Фундаменты и столбы — с гильзой под кабель; бетон должен набрать прочность, прежде чем вешать створку.
- Створка в цеху — рама на столе с проверкой диагоналей, заполнение по шаблону, балка или петли.
- Защита — цинкование, а поверх порошковая краска в цвет забора.
- Монтаж — роликовые опоры на общей закладной раме, створка, ловители, регулировка по горизонту и вертикали.
- Автоматика — привод, зубчатая рейка, фотоэлементы; проверка усилий и передача инструкции.
Защита от коррозии
Ворота стоят в худшем месте участка: у дороги, в брызгах грязи и соли. Долговечнее всего система дуплекс — горячее цинкование и порошковая краска. В профилях створки нужны технологические отверстия, а у несущей балки и роликов — заводской цинк, который нельзя перегреть сваркой. Быстрее всего ржавеет нижняя кромка створки и места, где после монтажа что-то подрезали; каждое такое место зачищают и закрывают холодным цинком. По той же причине к створке лучше ничего не приваривать после цинкования.
Типичные ошибки
- Распашная створка без раскоса — через сезон угол опускается, и створка скребёт по плитке.
- Раскос не в ту сторону — жёсткий пруток от верхней петли вниз работает на отрыв через шов и не держит.
- Балка на сплошном шве с одной стороны — изгибается, и створка едет рывками.
- Привод под цену — работает на пределе и кончается за сезон.
- Нет гильзы под кабель в фундаменте — потом вскрывают площадку.

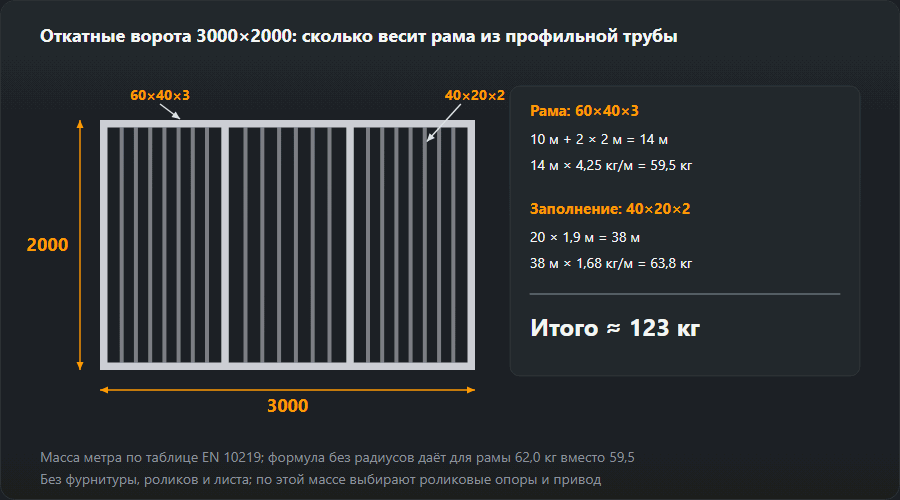

Как посчитать материалы: створка 3×2 м и два столба
Створка 3000×2000 мм с чертежа: рама с двумя промежуточными стойками (всего 14 м профиля 60×40×3) и двадцать прутков 40×20×2 по 1,9 м, плюс два столба 80×80×4 по 3,4 м — 2 м над землёй и 1,4 м в фундаменте. Без фурнитуры, несущей балки и хвоста откатных ворот.
| Элемент | Профиль | Длина, м | Шт. | кг/м | кг |
|---|---|---|---|---|---|
| Рама створки | 60×40×3 | 14,00 | 1 | 4,25 | 59,5 |
| Заполнение | 40×20×2 | 1,90 | 20 | 1,68 | 63,8 |
| Столб | 80×80×4 | 3,40 | 2 | 9,22 | 62,7 |
| Итого | 186,0 | ||||
| С запасом 5 % | 195 | ||||
Выходит 186 кг чистого веса и 195 кг с запасом. Сама створка — около 123 кг, и с этой цифры, увеличенной на хвост и балку у откатных ворот, начинается подбор роликов, петель и привода: в паспорте фурнитуры и привода всегда указаны допустимые масса и длина створки. Прутки 1,9 м режутся по три из шестиметрового хлыста, остаётся около 0,3 м обрези — проверьте в карте раскроя. Ворота вместе с забором посчитает калькулятор ведомости материалов, а калитку в том же стиле можно сделать самому по инструкции калитка своими руками.
Что дальше
Ворота почти всегда заказывают вместе с забором — заполнение и покрытие берут одинаковые, иначе цвета разойдутся уже через год. Про сроки, покрытие и крепёж — в статье как заказывают.
Частые вопросы
Сколько места нужно откатным воротам?
Длина проёма плюс примерно треть — это отход полотна вбок. На проём 4 м нужно около 5,5 м свободного забора в одну сторону. Если такого места нет, остаются распашные, а при узком дворе — секционные или роллетные.
Почему откатные ворота дороже распашных?
Потому что у них есть то, чего нет у распашных: несущая балка на всю длину полотна с запасом, две роликовые опоры и фундамент под них, приёмный столб с ловителями. Зато у них нет створки, занимающей двор, и зимой их не надо откапывать.
Какой привод выбрать?
Привод считают по весу и длине створки, а не по цене. Слабый привод не «работает медленнее» — он умирает за сезон, потому что каждый цикл идёт на пределе. Для широкого или кирпичного столба линейный привод не встанет: там нужен рычажный или подземный.
На какую глубину ставят столбы ворот?
1,2–1,5 м, ниже глубины промерзания. Столб ворот держит не вес створки, а рывок: ветер в глухую обшивку и удар при открывании. Именно поэтому его ставят глубже, чем столб забора той же высоты.
Из какого профиля варят откатные ворота?
Раму створки чаще всего из трубы 60×40×3 или 80×40×3, заполнение — из 40×20×2 или штакетника, столбы — из 80×80×4 или мощнее. К нижней кромке приваривают несущую балку из комплекта фурнитуры — именно она едет по роликовым опорам, поэтому её профиль выбирают по массе и длине створки из паспорта фурнитуры, а не по тому, что лежит в цеху.
Сколько весит створка ворот 3×2 м?
Створка 3000×2000 мм с рамой 60×40×3 и двадцатью прутками 40×20×2 весит около 123 кг одной стали. У откатных ворот к этому добавляются хвост-противовес и несущая балка, так что створка на тот же проезд заметно тяжелее — и именно под эту массу подбирают роликовые опоры и привод.
