Ворота і хвіртки
Ворота — єдиний виріб у дворі, який рухається щодня. Тому в них помилка коштує дорожче: неправильно обраний тип не переробити без перенесення стовпів, а слабкий привід виходить з ладу першої ж зими.

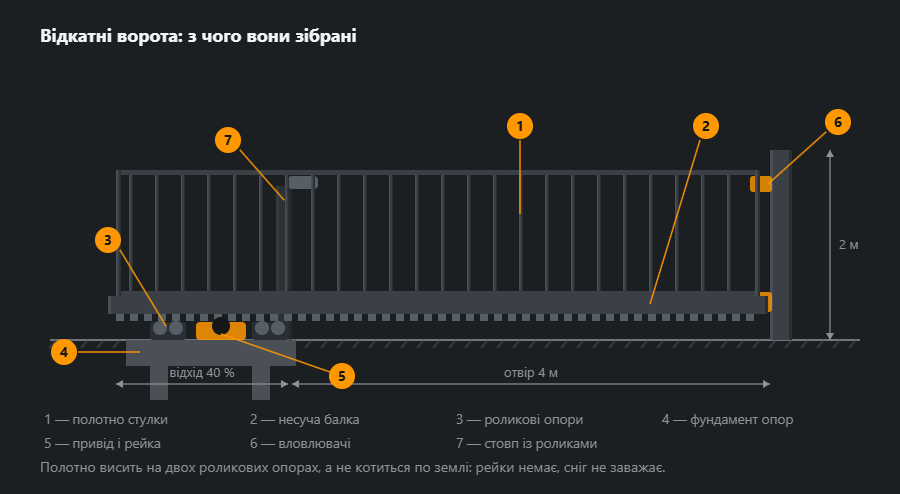

Відкатні ворота в розрізі
Полотно відкатних воріт не котиться по землі. Воно висить на двох роликових опорах, закріплених на фундаменті збоку від отвору, а за отвір виходить консольним хвостом-противагою. Рейки на в’їзді немає — отже, нема чому забиватися снігом і брудом, і поріг не заважає низькій машині.
Звідси всі обмеження цього типу. Потрібен вільний відхід убік; потрібен фундамент під роликові опори — не два окремі, а спільна рама, інакше опори роз’їдуться; потрібен приймальний стовп із вловлювачами, який приймає полотно в закритому положенні та знімає навантаження з роликів.

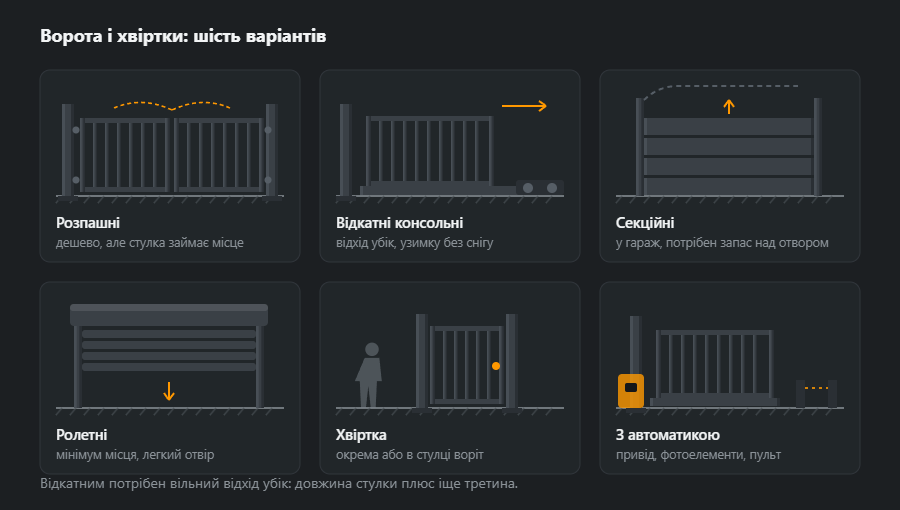

Шість типів воріт
- Розпашні — найдешевші, але стулка забирає півтора-два метри двору й узимку впирається в сніг.
- Відкатні консольні — двір вільний, сніг не заважає, але потрібен відхід і фундамент.
- Секційні — у гараж; потребують запасу висоти над отвором під пакет полотна.
- Ролетні — мінімум місця, але отвір має бути легким: це не про вуличні ворота на в’їзді.
- Хвіртка — окрема або врізана у стулку; другий варіант дешевший, але поріг заважає.
- З автоматикою — будь-який із цих типів із приводом, фотоелементами й пультом; як вибрати привід — нижче.

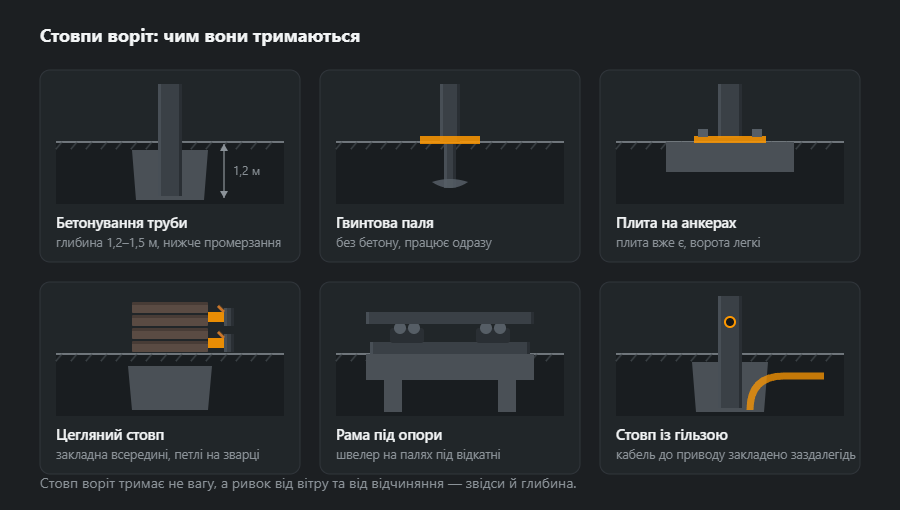

Стовпи та фундаменти
Стовп воріт працює не на стиск, а на висмикування та на згин. Глуха стулка 4×2 м — це вісім квадратних метрів вітрила, і порив вітру дає на верх стовпа помітний момент. Звідси глибина 1,2–1,5 м і вимога потрапити нижче промерзання: інакше за зиму стовп видавить і стулка перестане зачинятися.
Цегляний стовп усередині все одно містить трубу, і петлі варять до закладних пластин, а не до кладки. Якщо ворота будуть з автоматикою, кабель до приводу закладають у гільзу заздалегідь — розкривати майданчик заради нього потім обійдеться дорожче за сам привід.

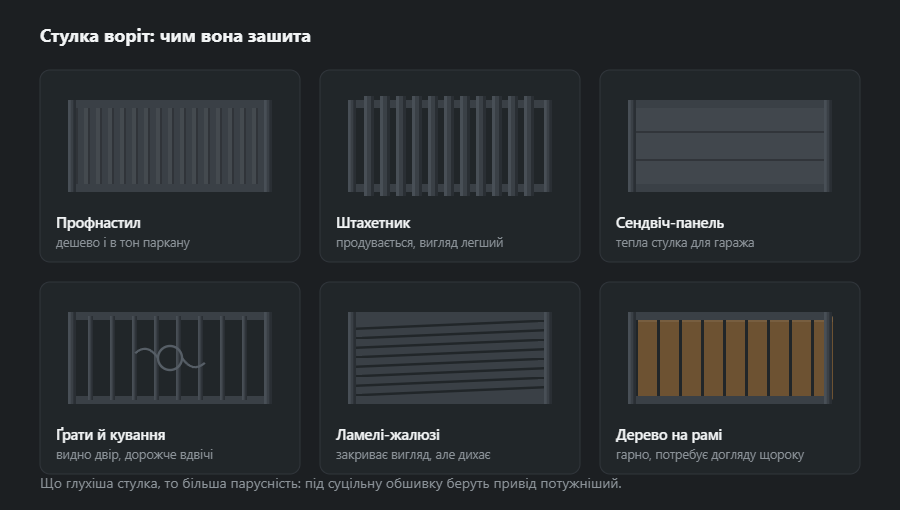

Чим зашита стулка
Заповнення обирають у тон паркану: ворота й паркан бачать разом, і різнобій помітний одразу. Але в заповнення є й технічний бік — вага та парусність. Суцільний профнастил і сендвіч-панель дають найбільше навантаження на привід і на стовпи; штахетник і ґрати продуваються й важать менше.

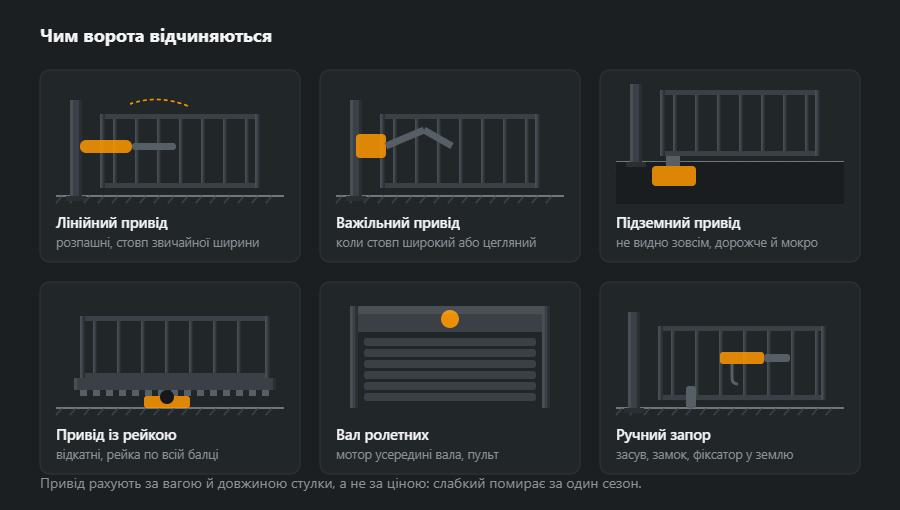

Чим ворота відчиняються
Три речі вирішують вибір приводу: тип воріт, ширина стовпа й те, чи є на ділянці електрика. Для розпашних на звичайному стовпі беруть лінійний, для широкого чи цегляного — важільний, для повністю схованого рішення — підземний, але він дорожчий і стоїть у воді. Відкатним потрібен привід із зубчастою рейкою по всій довжині балки.
Ручний запор лишають навіть за автоматики: засув, замок і фіксатор у землю потрібні на випадок вимкнення електрики й на час від’їзду.
З яких профілів і чому
У брамі головне — жорсткість стулки: будь-який прогин видно одразу, бо стулка перестає влучати в уловлювач чи в замок. Тому раму роблять із профілю вищого, ніж заповнення, і ставлять довгою стороною вертикально.
- Рама стулки — труба 60×40×3, 4,25 кг/м, на широких проїздах 80×40×3, 5,19 кг/м.
- Заповнення — 40×20×2, 1,68 кг/м, або штахетник 20×20×2, 1,05 кг/м, у тон паркану.
- Стовпи — 80×80×4, 9,22 кг/м, під важкі й глухі стулки 100×100×4, 11,7 кг/м.
- Розкіс розпашної стулки — із того самого профілю, що й заповнення, від нижнього кута біля завіс до верхнього кута з боку замка: працює на стиск і не дає стулці провиснути.
Маси інших розмірів — у калькуляторі профільної труби. Брама з приводом — це вже машина: виріб підпадає під EN 13241, а безпека експлуатації — під EN 12453 (обмеження зусилля, фотоелементи, контактні кромки). Стовпи й фундамент під важку відкатну стулку добирають за розрахунком, а автоматику запускає й здає монтажник, який оформлює документи.
Вузли та шви
- Несуча балка відкатної брами — приварюється до рами ділянками почергово з обох боків. Суцільний шов з одного боку вигинає балку дугою, а крива балка заїдає на роликах. Прямолінійність перевіряють шнуром до й після зварювання.
- Завіси розпашної брами — обидві на одній осі; їх виставляють на прутку, протягнутому крізь обидві завіси, і лише потім приварюють.
- Заповнення до рами — шов по колу або з двох боків, короткими стібками: стінка 2 мм пропалюється легко, а пропал — початок іржі.
- Закладні під завіси в цегляному стовпі — заанкерені в бетон осердя, а не в цеглу.
При стінці 3 мм верхня межа 0,7·t — лише 2,1 мм, менше за мінімум a3 за EN 1993-1-8, тож несучі шви у вузлах стовпа роблять a3 — z ≈ 4,2 мм, 0,078 кг наплавлення на метр. Розміри перевіряє калькулятор кутового шва, а техніку на тонких трубах описує зварювання профільної труби.
Порядок виготовлення та монтажу
- Замір і вибір типу — ширина проїзду, місце під відкат або під поворот стулок, ухил ділянки, електрика для приводу.
- Фундаменти й стовпи — із гільзою під кабель; бетон має набрати міцність, перш ніж вішати стулку.
- Стулка в цеху — рама на столі з перевіркою діагоналей, заповнення за шаблоном, балка або завіси.
- Захист — цинкування, а зверху порошкова фарба в колір паркану.
- Монтаж — роликові опори на спільній закладній рамі, стулка, уловлювачі, регулювання по горизонталі й вертикалі.
- Автоматика — привід, зубчаста рейка, фотоелементи; перевірка зусиль і передання інструкції.
Захист від корозії
Брама стоїть у найгіршому місці ділянки: біля дороги, у бризках бруду й солі. Найдовговічніша система дуплекс — гаряче цинкування й порошкова фарба. У профілях стулки потрібні технологічні отвори, а в несучої балки й роликів — заводський цинк, який не можна перегріти зварюванням. Найшвидше іржавіє нижня кромка стулки й місця, де після монтажу щось підрізали; кожне таке місце зачищають і закривають холодним цинком. З тієї ж причини до стулки краще нічого не приварювати після цинкування.
Типові помилки
- Розпашна стулка без розкосу — за сезон кут опускається, і стулка шкрябає по плитці.
- Розкіс не в той бік — жорсткий пруток від верхньої завіси вниз працює на відрив через шов і не тримає.
- Балка на суцільному шві з одного боку — вигинається, і стулка їде ривками.
- Привід під ціну — працює на межі й закінчується за сезон.
- Немає гільзи під кабель у фундаменті — потім розкривають майданчик.

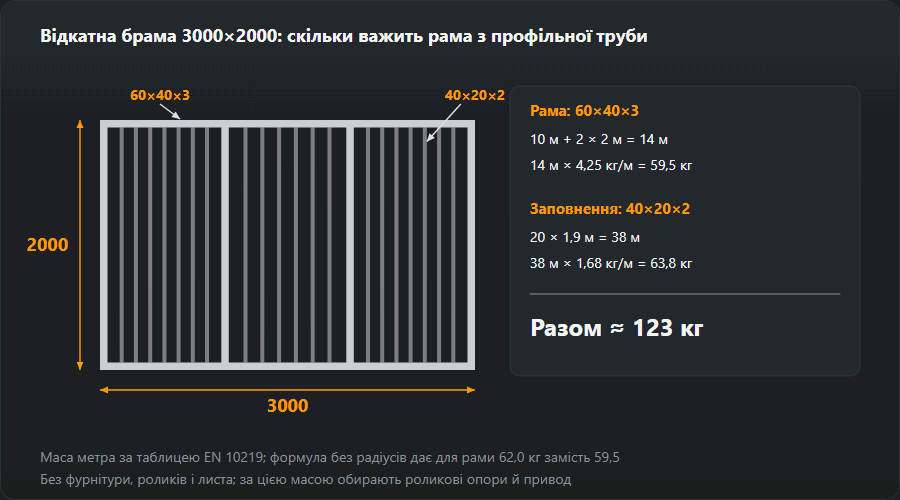

Як порахувати матеріали: стулка 3×2 м і два стовпи
Стулка 3000×2000 мм із креслення: рама з двома проміжними стійками (разом 14 м профілю 60×40×3) і двадцять прутків 40×20×2 по 1,9 м, плюс два стовпи 80×80×4 по 3,4 м — 2 м над землею й 1,4 м у фундаменті. Без фурнітури, несучої балки й хвоста відкатної брами.
| Елемент | Профіль | Довжина, м | Шт. | кг/м | кг |
|---|---|---|---|---|---|
| Рама стулки | 60×40×3 | 14,00 | 1 | 4,25 | 59,5 |
| Заповнення | 40×20×2 | 1,90 | 20 | 1,68 | 63,8 |
| Стовп | 80×80×4 | 3,40 | 2 | 9,22 | 62,7 |
| Разом | 186,0 | ||||
| Із запасом 5 % | 195 | ||||
Виходить 186 кг чистої ваги й 195 кг із запасом. Сама стулка — близько 123 кг, і з цієї цифри, збільшеної на хвіст і балку відкатної брами, починається добір роликів, завіс і приводу: у паспорті фурнітури й приводу завжди вказано допустимі масу й довжину стулки. Прутки 1,9 м ріжуться по три з шестиметрового хлиста, лишається близько 0,3 м обрізків — перевірте в карті розкрою. Браму разом із парканом порахує калькулятор відомості матеріалів, а хвіртку в тому ж стилі можна зробити самому за інструкцією хвіртка своїми руками.
Що далі
Ворота майже завжди замовляють разом із парканом — заповнення й покриття беруть однакові, інакше кольори розійдуться вже через рік. Про строки, покриття та кріплення — у статті як замовляють.
Часті питання
Скільки місця потрібно відкатним воротам?
Довжина отвору плюс приблизно третина–40 % на хвіст-противагу — це відхід полотна вбік. На отвір 4 м потрібно близько 5,5 м вільного паркану в один бік. Якщо такого місця немає, лишаються розпашні, а за вузького двору — секційні чи ролетні.
Чому відкатні ворота дорожчі за розпашні?
Бо в них є те, чого немає в розпашних: несуча балка на всю довжину полотна із запасом, дві роликові опори й фундамент під них, приймальний стовп із вловлювачами. Зате в них немає стулки, що займає двір, і взимку їх не треба відкопувати.
Який привід обрати?
Привід рахують за вагою й довжиною стулки, а не за ціною. Слабкий привід не «працює повільніше» — він помирає за сезон, бо кожен цикл іде на межі. Для широкого чи цегляного стовпа лінійний привід не стане: там потрібен важільний або підземний.
На яку глибину ставлять стовпи воріт?
1,2–1,5 м, нижче глибини промерзання. Стовп воріт тримає не вагу стулки, а ривок: вітер у глуху обшивку й удар під час відчиняння. Саме тому його ставлять глибше, ніж стовп паркану тієї самої висоти.
З якого профілю варять відкатну браму?
Раму стулки найчастіше з труби 60×40×3 або 80×40×3, заповнення — з 40×20×2 чи штахетника, стовпи — з 80×80×4 або потужніші. До нижньої кромки приварюють несучу балку з комплекту фурнітури — саме вона їде по роликових опорах, тож її профіль обирають за масою й довжиною стулки з паспорта фурнітури, а не за тим, що лежить у цеху.
Скільки важить стулка брами 3×2 м?
Стулка 3000×2000 мм із рамою 60×40×3 і двадцятьма прутками 40×20×2 важить близько 123 кг самої сталі. У відкатної брами до цього додаються хвіст-противага й несуча балка, тож стулка на той самий проїзд помітно важча — і саме під цю масу добирають роликові опори й привід.
