Portails et portillons

Le portail est la seule chose dans une cour qui bouge tous les jours. C’est pourquoi une erreur coûte plus cher ici : on ne change pas de type sans déplacer les poteaux, et une motorisation sous-dimensionnée lâche dès son premier hiver.

Un portail coulissant en coupe

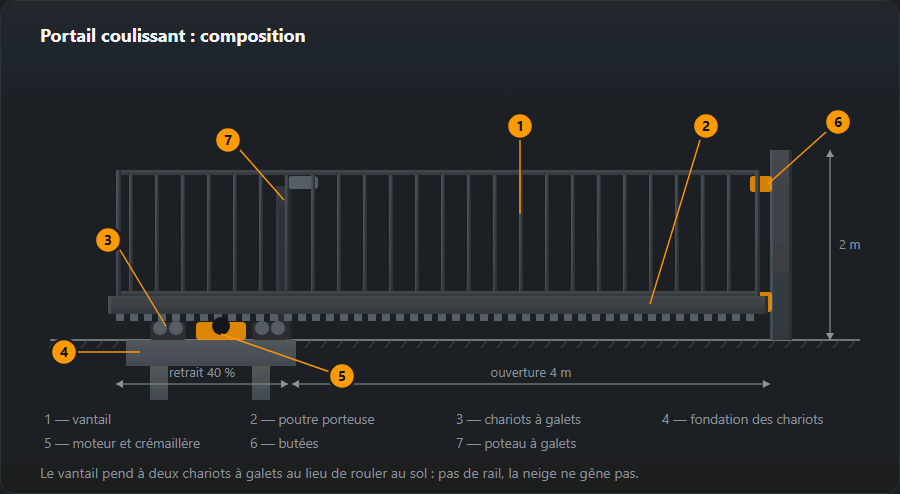

Le vantail d’un portail coulissant ne roule pas sur le sol. Il est suspendu à deux chariots à galets fixés sur une fondation à côté de l’ouverture, et dépasse l’ouverture par une queue de contrepoids en porte-à-faux. Il n’y a pas de rail en travers de l’allée, donc rien où la neige et le gravier s’accumulent, et pas de seuil qui accroche une voiture basse.

Télécharger le schéma : SVG · PNG

Toutes les contraintes de ce type en découlent. Il faut un recul dégagé d’un côté ; il faut une fondation sous les chariots — un seul châssis commun, pas deux massifs séparés, sinon les chariots s’écartent ; et il faut un poteau de réception avec butées, qui reçoit le vantail à la fermeture et décharge les galets.

Six types de portails

Télécharger le schéma : SVG · PNG

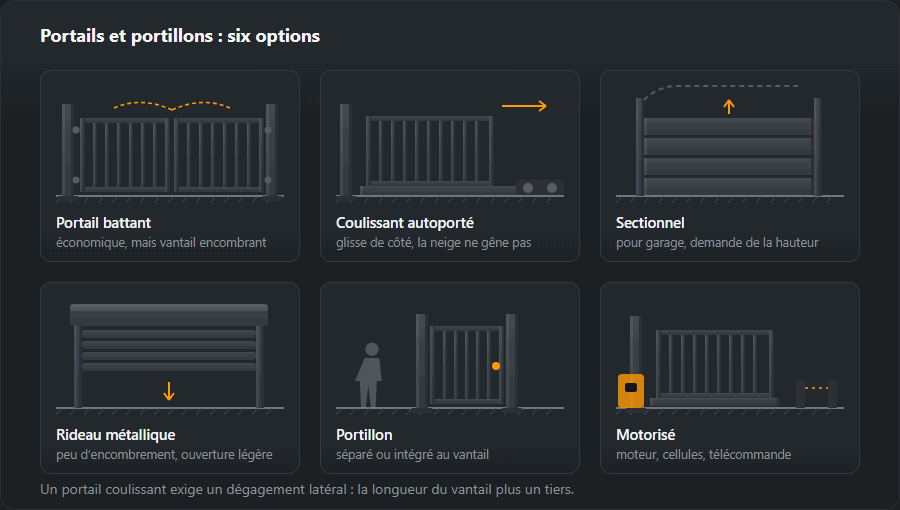

• Battants — les moins chers, mais le vantail réclame un mètre et demi de cour et rencontre la neige en hiver.
• Coulissant autoportant — la cour reste libre et la neige n’est pas un obstacle, mais il faut un recul et une fondation.
• Sectionnel — pour un garage ; il faut de la hauteur au-dessus de l’ouverture pour les panneaux empilés.
• Rideau à enroulement — le moins encombrant de tous, mais l’ouverture doit être légère : pas une solution pour une entrée de cour.
• Portillon — séparé ou intégré au vantail ; la seconde solution est moins chère mais laisse un seuil qui gêne.
• Automatisé — l’un quelconque de ces types avec motorisation, cellules photoélectriques et télécommande ; le choix de la motorisation est traité plus bas.

Poteaux et fondations

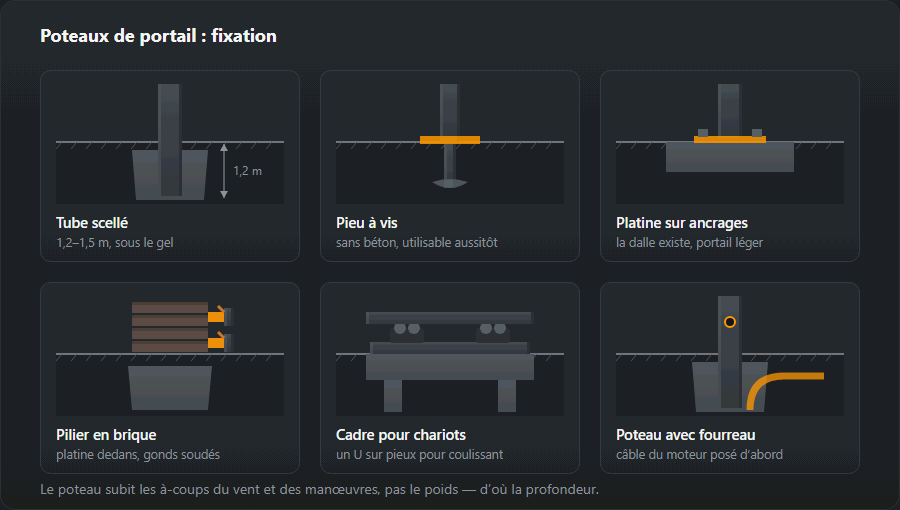

Un poteau de portail travaille à l’arrachement et à la flexion, pas à la compression. Un vantail plein de 4×2 m est une voile de huit mètres carrés, et une rafale met un moment important en tête de poteau. D’où la profondeur de 1,2 à 1,5 m et l’exigence de descendre sous la limite du gel : sinon le poteau se soulève pendant l’hiver et le vantail ne ferme plus.

Télécharger le schéma : SVG · PNG

Un pilier en briques contient quand même un tube, et les gonds sont soudés sur des platines scellées plutôt que sur la maçonnerie. Si le portail doit être automatisé, le câble vers la motorisation se tire à l’avance dans un fourreau — rouvrir la cour plus tard coûte plus cher que la motorisation elle-même.

Comment le vantail est habillé

Télécharger le schéma : SVG · PNG

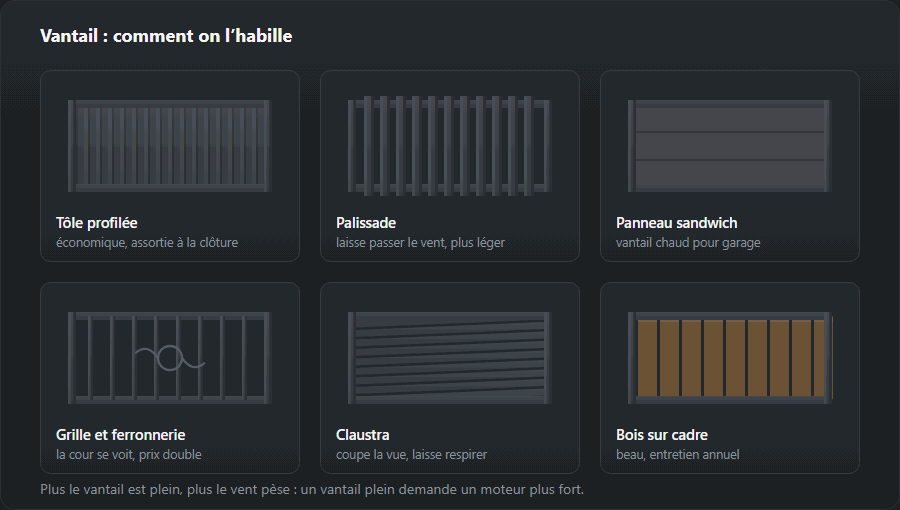

Le remplissage est choisi pour s’accorder à la clôture : portail et clôture se voient ensemble, et un décalage saute aux yeux. Mais le remplissage a aussi un aspect technique — poids et prise au vent. La tôle profilée pleine et le panneau sandwich sont ce qui sollicite le plus la motorisation et les poteaux ; la palissade et la grille laissent passer le vent et pèsent moins.

Ce qui ouvre le portail

Télécharger le schéma : SVG · PNG

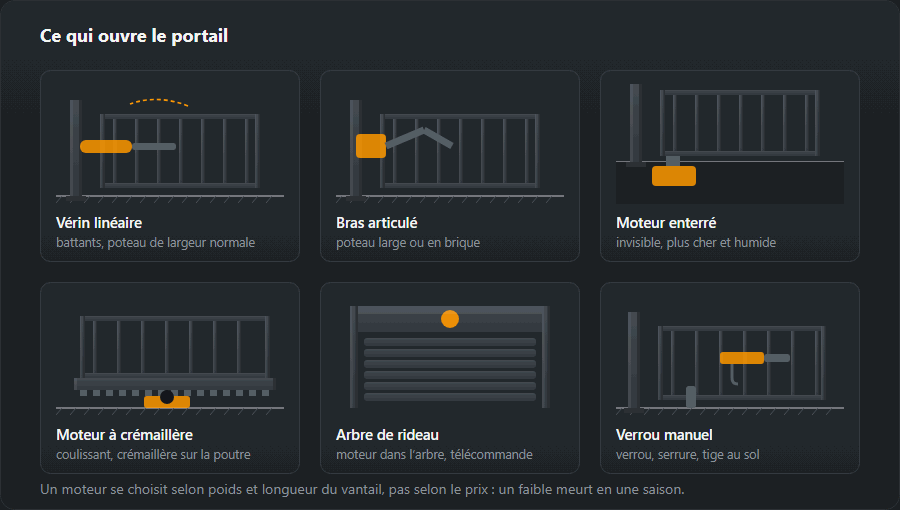

Trois choses décident de la motorisation : le type de portail, la largeur du poteau et la présence ou non d’électricité sur place. Les vantaux battants sur un poteau normal prennent un vérin linéaire ; un poteau large ou en briques demande un bras articulé ; une solution entièrement cachée signifie un moteur enterré, plus cher et qui baigne dans l’eau. Les portails coulissants demandent une motorisation à crémaillère, avec la crémaillère dentée sur toute la poutre.

Un verrouillage manuel reste même avec l’automatisation : un verrou, une serrure et une tige de verrouillage au sol servent quand le courant est coupé et pendant votre absence.

Quels profilés, et pourquoi

Ce qui compte dans un portail, c’est la rigidité du vantail : tout affaissement se voit aussitôt, car le vantail ne tombe plus en face de la gâche ou de la serrure. Le cadre est donc fait d’un profilé plus haut que le remplissage, avec son grand côté à la verticale.

• Cadre du vantail — tube 60×40×3, 4,25 kg/m, ou pour les ouvertures plus larges 80×40×3, 5,19 kg/m.
• Remplissage — 40×20×2, 1,68 kg/m, ou barreaux 20×20×2, 1,05 kg/m, selon la clôture.
• Poteaux — 80×80×4, 9,22 kg/m, ou 100×100×4, 11,7 kg/m, pour les vantaux lourds et pleins.
• Écharpe du vantail battant — même profilé que le remplissage, du coin bas côté gonds au coin haut côté serrure : elle travaille en compression et empêche le vantail de s’affaisser.

Télécharger le schéma : SVG · PNG

Les masses pour d’autres dimensions sont dans le calculateur de masse des tubes. Un portail motorisé est une machine : le produit relève de la NF EN 13241 et la sécurité d’emploi de la NF EN 12453 (limitation des efforts, cellules photoélectriques, bords sensibles). Les poteaux et la fondation d’un vantail coulissant lourd se dimensionnent par le calcul, et l’automatisme est mis en service et remis par l’installateur qui délivre les documents.

Assemblages et soudures

• Poutre de roulement du portail coulissant — soudée au cadre par cordons discontinus, en alternant les côtés. Une soudure continue d’un seul côté cintre la poutre, et une poutre cintrée coince sur les galets. Vérifiez la rectitude au cordeau avant et après le soudage.
• Gonds du portail battant — les deux sur un même axe ; positionnez-les sur une barre passée à travers les deux gonds et soudez seulement ensuite.
• Remplissage sur cadre — soudé sur tout le pourtour ou sur deux côtés par courtes passes : une paroi de 2 mm se perce facilement, et un perçage est là où la rouille commence.
• Platines de gonds dans un pilier en maçonnerie — ancrées dans le noyau en béton, pas dans la brique.

Avec une paroi de 3 mm, la limite haute de 0,7·t n’est que de 2,1 mm, en dessous du minimum a3 de la NF EN 1993-1-8, donc les soudures porteuses au poteau se font en a3 — z ≈ 4,2 mm, 0,078 kg de métal déposé par mètre. Le calculateur de soudure d’angle vérifie les dimensions, et souder un tube carré traite de la technique pour parois minces.

Ordre de fabrication et de pose

1. Relevé et choix du type — largeur de l’ouverture, recul ou débattement, pente du sol, alimentation électrique de la motorisation.
2. Fondations et poteaux — avec un fourreau pour le câble ; le béton doit durcir avant la pose du vantail.
3. Vantail à l’atelier — cadre sur la table avec les diagonales vérifiées, remplissage sur gabarit, poutre de roulement ou gonds.
4. Protection — galvanisation, puis peinture poudre à la couleur de la clôture par-dessus.
5. Pose — chariots à galets sur un châssis de fondation commun, vantail, butées, réglage d’aplomb et de niveau.
6. Automatisation — motorisation, crémaillère, cellules ; essai des efforts et remise de la notice.

Protection contre la corrosion

Un portail se trouve à la pire place du terrain : au bord de la route, dans les éclaboussures de boue et de sel. Le choix le plus durable est un système duplex — galvanisation à chaud plus peinture poudre. Les profilés du vantail ont besoin d’orifices d’aération, et la poutre de roulement et les galets portent un zingage d’usine qui ne doit pas être surchauffé par le soudage. Le bas du vantail rouille en premier, comme tout ce qui est coupé sur place ; chacun de ces endroits est nettoyé et recouvert de galvanisation à froid. Pour la même raison, évitez de souder quoi que ce soit sur le vantail après la galvanisation.

Erreurs courantes

• Vantail battant sans écharpe — au bout d’une saison, le coin s’affaisse et le vantail frotte sur le sol.
• Écharpe montée à l’envers — une barre rigide qui descend du gond haut tire sur sa soudure en traction et ne tient pas.
• Poutre de roulement soudée en continu d’un seul côté — elle se cintre et le vantail avance par saccades.
• Motorisation choisie au prix — elle tourne à sa limite et meurt en une saison.
• Pas de fourreau dans la fondation — on rouvrira l’allée plus tard.

Comment calculer le matériau : un vantail de 3×2 m et deux poteaux

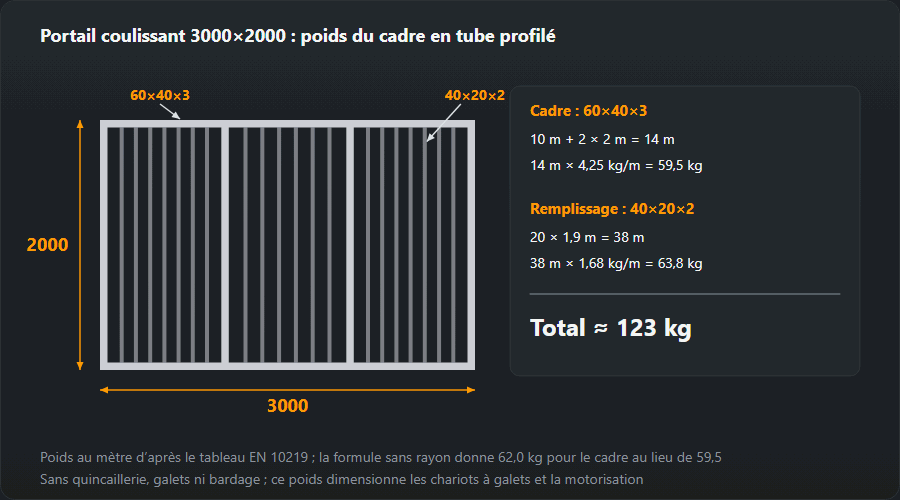

Le vantail de 3000×2000 mm du dessin : cadre avec deux montants intermédiaires (14 m de 60×40×3 au total) et vingt barreaux 40×20×2 de 1,9 m, plus deux poteaux 80×80×4 de 3,4 m — 2 m hors sol et 1,4 m dans la fondation. Sans quincaillerie, ni poutre de roulement, ni queue coulissante.

Cela fait 186 kg net et 195 kg avec marge. Le vantail seul fait environ 123 kg — et ce chiffre, plus la queue et la poutre de roulement pour un portail coulissant, est le point de départ du choix des galets, des gonds et de la motorisation : les fiches techniques de la quincaillerie et de la motorisation indiquent toujours le poids et la longueur de vantail admis. Les barreaux de 1,9 m se débitent par trois dans une longueur de 6 m avec environ 0,3 m de chute — vérifiez dans le plan de débit. Portail et clôture ensemble passent par le calculateur de nomenclature, et un portillon assorti, vous pouvez le construire vous-même avec le guide du portillon en acier.

Pour aller plus loin

Un portail se commande presque toujours avec la clôture — même remplissage et même revêtement, sinon les couleurs divergeront en moins d’un an. Les délais, les revêtements et les fixations sont dans comment se passe la commande.

Auteur : Dmitry Frolov, soudeur et métallier Mis à jour : 28 septembre 2026
