Escaliers et garde-corps en acier
Un escalier en acier se ramène à quatre décisions : ce qui porte les marches, comment la volée est fixée à la structure, par quoi la marche est recouverte et ce qui ferme l’intervalle du garde-corps. Chacune se décide séparément, et chacune peut être ratée indépendamment des autres.

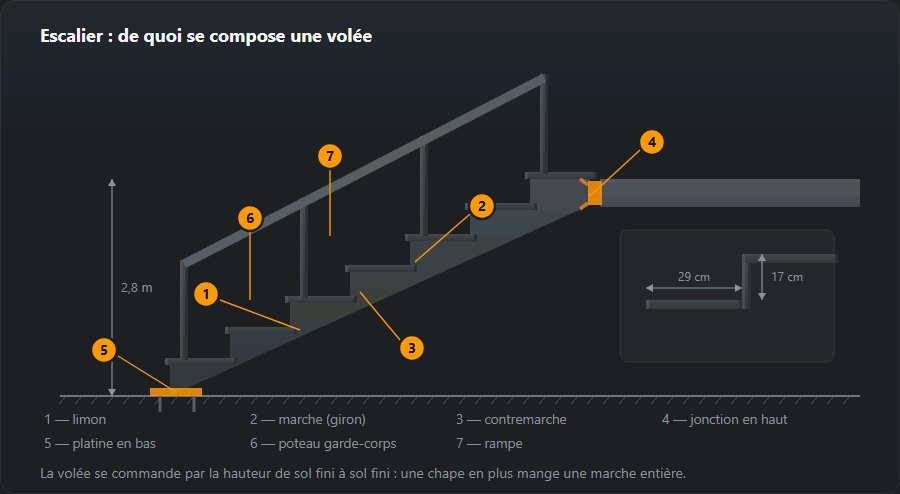

La volée dans son ensemble
La partie porteuse d’une volée est le limon, le plus souvent découpé en crémaillère : des plots triangulaires soudés sur une poutre inclinée, les marches posées dessus. En haut, la volée s’appuie sur une platine scellée dans le bord du plancher ; en bas, sur une platine d’assise boulonnée au sol avec des chevilles.
La hauteur de la volée se mesure de sol fini à sol fini. C’est la seule cote qu’on ne peut pas affiner plus tard : une fois la chape coulée par-dessus, toutes les marches sont déjà soudées, et l’excédent doit être donné à la marche du bas — qui se retrouve alors visiblement plus basse que les autres.

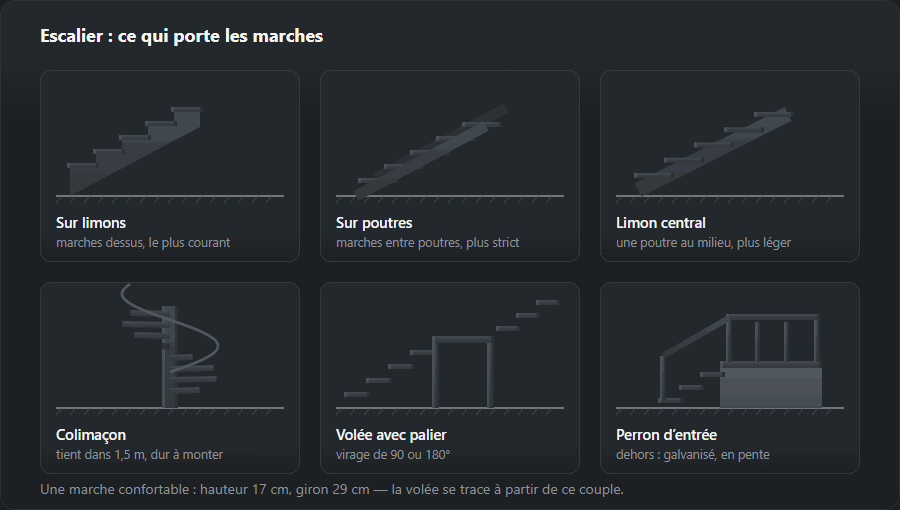

Ce qui porte les marches
- Sur limons — marches posées dessus ; le plus courant et le plus simple à fabriquer.
- Entre limons — marches entre les poutres ; d’aspect plus strict, mais la volée s’élargit de deux épaisseurs de poutre.
- Limon central unique — une poutre au milieu ; plus léger à l’œil, plus cher aux assemblages.
- Hélicoïdal — tient dans 1,5 m, mais y monter des charges est malaisé ; on ne le retient pas comme unique escalier d’une maison.
- Volée avec palier — quand un virage de 90 ou 180° est nécessaire et que la hauteur d’étage ne tient pas en une seule volée.

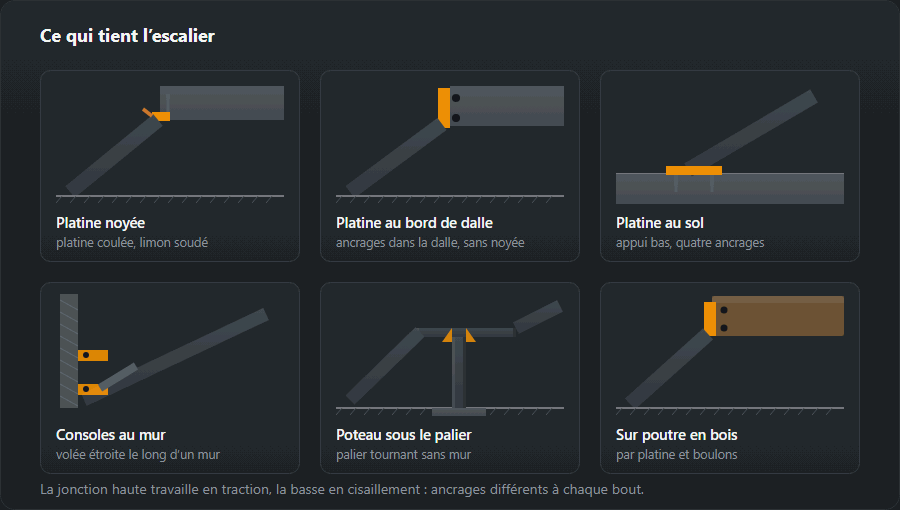

Ce qui tient l’escalier
Les assemblages du haut et du bas travaillent différemment : celui du haut en traction, celui du bas en cisaillement. Les ancrages diffèrent en conséquence, et une erreur en haut est la plus dangereuse des deux.
L’idéal est une platine scellée à l’avance dans le plancher : le limon lui est soudé et l’assemblage se comporte comme une seule pièce. Sans platine scellée, une platine est ancrée dans le bord de la dalle — une solution acceptable, mais elle exige une dalle d’épaisseur correcte et un emplacement propre entre les armatures.

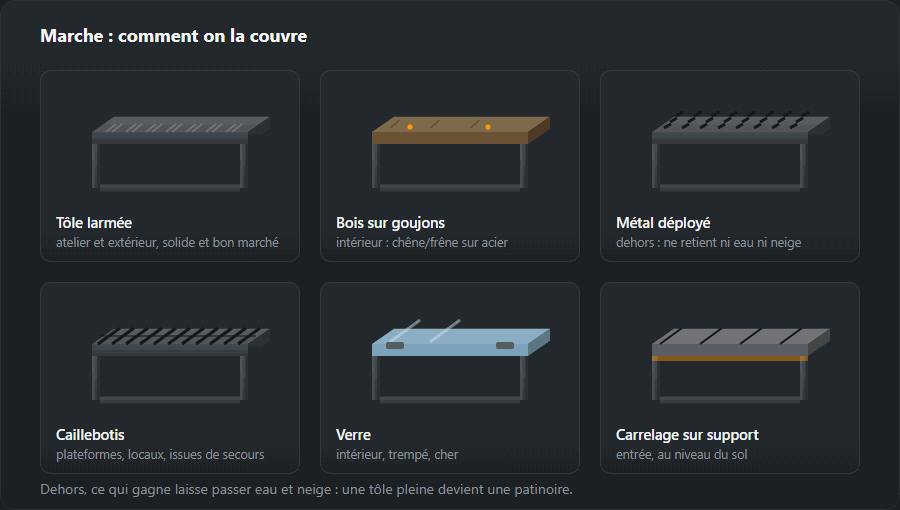

Par quoi la marche est recouverte
À l’intérieur, le bois sur plots est la réponse habituelle sur une ossature en acier : chêne ou frêne, de 40 mm d’épaisseur. Le carrelage sur support se place là où l’escalier rejoint le rez-de-chaussée et ne doit pas se distinguer de celui-ci. Le verre est une solution d’intérieur, coûteuse, et le verre doit être trempé.

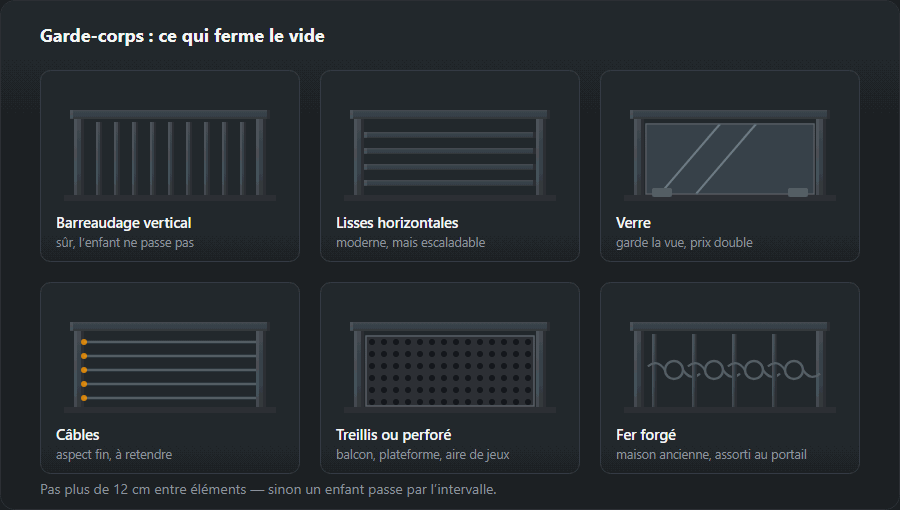

Ce qui ferme l’intervalle
Les barreaux verticaux sont l’option la plus sûre : rien à escalader, et l’intervalle est facile à respecter. Les lisses horizontales font plus moderne mais deviennent une échelle vers l’étage dans une maison avec de jeunes enfants. Le verre garde la vue et coûte deux fois plus cher ; les câbles donnent une ligne fine mais demandent à être tendus et réglés périodiquement.
Vocabulaire de l’escalier : volée, limon, palier
Sur le plan d’atelier et dans le devis, les mêmes mots doivent vouloir dire la même chose — sinon le client compte des « escaliers » pendant que l’atelier compte séparément les volées et les paliers.
- Volée — la partie inclinée de l’escalier : une suite ininterrompue de marches entre deux niveaux, par exemple du sol à un palier.
- Palier — une plate-forme horizontale entre des volées ; c’est là que l’escalier tourne de 90 ou 180°.
- Limon — la poutre porteuse inclinée de la volée ; les marches reposent dessus ou entre deux limons.
- Marche et contremarche — les parties horizontale et verticale d’un degré ; leurs dimensions (ici 29 et 17 cm) fixent toute la géométrie.
- Garde-corps et main courante — la protection latérale et la lisse que la main tient ; le remplissage est fait de barreaux, de lisses horizontales, de verre ou de câbles.
Quels profilés, et pourquoi
Le limon travaille en flexion sur toute sa longueur — c’est lui qui décide si la volée « rebondit » sous le pied. Pour une volée de hauteur d’étage, on emploie un profilé en U ou un tube rectangulaire posé sur chant :
- UPN 120 — 13,4 kg/m, UPN 140 — 16 kg/m, UPN 160 — 18,8 kg/m : l’âme ouverte reçoit les supports de marches et les ancrages sans percer un tube ;
- tube 100×50×4 — 8,59 kg/m : une ligne plus nette, mais chaque trou et chaque support est un endroit où l’eau entre ;
- cornière L 50×50×5 — 3,77 kg/m : le cadre de marche qui reçoit le bois, la tôle ou le caillebotis ;
- tube 42,4×3,2 — 3,09 kg/m : une main courante que la paume peut refermer.
Une marche pleine en tôle est lourde : la tôle de 4 mm pèse 31,4 kg/m². Tableaux complets — poids des profilés en U, poids des cornières et profils creux.
Assemblages et soudures
La plupart des soudures d’un escalier relient les cadres de marches au limon — sur une volée d’une quinzaine de marches il y en a des dizaines, toutes identiques, d’où l’intérêt d’un gabarit. La dimension de la soudure est limitée par la pièce la plus mince : une cornière de 5 mm sur l’âme d’un UPN 140 (7 mm) donne une limite supérieure de 0,7·5 = 3,5 mm, donc une soudure d’angle a3 — côté z ≈ 4,2 mm — se situe dans la plage raisonnable. Un mètre de celle-ci représente 0,078 kg de métal déposé ; la plage et la conversion sont dans le calculateur de soudure d’angle.
- Un point n’est pas une soudure — l’EN 1993-1-8 ne compte pas comme porteur un cordon plus court que 30 mm (ou 6·a, si c’est plus). Une marche tenue par deux points tient jusqu’à ce que quelqu’un saute dessus.
- L’assemblage du haut travaille à l’arrachement — le limon est soudé à une platine scellée dans la dalle par un cordon continu des deux côtés de l’âme, pas accroché à un seul ancrage.
- Alternez le soudage — limon gauche, puis droit : une série de soudures d’un seul côté vrille la volée, et un limon tordu ne se redresse pas sans découpe.
Ordre de fabrication et de pose
- Relevé — hauteur de sol fini à sol fini, largeur de la trémie, épaisseur de la dalle là où vont les ancrages.
- Géométrie — nombre de marches, hauteur réelle, longueur du limon ; le calculateur d’escalier en acier la détermine.
- Plan de débit et coupe — limons avec coupes haute et basse, cadres de marches, goussets.
- Soudage sur gabarit — les deux limons pointés sur la table, diagonales et parallélisme contrôlés, puis les cadres de marches en alternance.
- Essai d’assemblage — à l’atelier ou sur le chantier avant le revêtement : une retouche après peinture veut dire meuler et repeindre.
- Revêtement — peinture à l’intérieur, galvanisation à chaud à l’extérieur.
- Pose — assemblage du haut d’abord, puis du bas, mise à niveau des marches, enfin les marches et le garde-corps. Le garde-corps se fixe au limon, pas à une marche en bois.
Protection contre la corrosion
Un escalier intérieur demande seulement une sous-couche et une peinture : dans un local sec le revêtement travaille en conditions douces, et les 3–5 ans avant la première rouille annoncés pour une sous-couche et une peinture émail valent pour un métal à l’extérieur. Un escalier extérieur demande la galvanisation à chaud (25 ans et plus) ou zinc plus polymère (30 ans et plus), car l’eau et le sel issu de la neige se logent dans chaque joint de marche. Un limon en tube destiné à la galvanisation demande des évents dans chaque tronçon fermé ; un profilé en U n’a pas ce problème.
Erreurs typiques
- Mesurer depuis la dalle brute — la chape prend jusqu’à 8 cm, et la première ou la dernière marche sort différente des autres.
- Hauteurs de marche inégales — plus de 5 mm d’écart dans une volée est un défaut : c’est la marche sur laquelle on trébuche.
- Intervalles de garde-corps supérieurs à 12 cm — un enfant peut s’y glisser ; de même pour l’espace sous la lisse basse.
- Tôle larmée à l’extérieur — une patinoire en hiver ; à l’extérieur, employez du caillebotis ou du métal déployé.
- Ancrages dans le bord d’une dalle mince — l’assemblage du haut arrache le béton ; il faut une dalle d’épaisseur normale ou une platine scellée au préalable.
Calculer les matériaux : exemple d’une volée
Une volée droite de 2,72 m de haut : 16 contremarches de 17 cm, 15 marches de 29 cm, 0,9 m de large. La longueur de la volée en plan est 15 · 0,29 = 4,35 m, donc le limon fait environ 5,13 m — 5,2 m sur la liste pour tenir compte des coupes d’extrémité. Garde-corps d’un côté, barreaux à environ 14 cm d’entraxe (intervalle jusqu’à 12 cm). C’est un exemple de calcul de masse, pas un dimensionnement : la section du limon pour la charge est choisie par un ingénieur.
| Élément | Profilé | Longueur, m | Qté | kg/m | kg |
|---|---|---|---|---|---|
| Limon | UPN 140 | 5,20 | 2 | 16 | 166,4 |
| Cadre de marche | L 50×50×5 | 2,38 | 15 | 3,77 | 134,6 |
| Poteau de garde-corps | 40×40×3 | 1,00 | 8 | 3,30 | 26,4 |
| Main courante | 42,4×3,2 | 5,30 | 1 | 3,09 | 16,4 |
| Barreau | 20×20×2 | 0,90 | 32 | 1,05 | 30,2 |
| Total | 374,0 | ||||
| Avec 5 % de marge | 393 | ||||
Cela fait 374 kg d’acier net et 393 kg avec la marge — sans les marches. Des marches en tôle de 4 mm (15 × 0,9 × 0,29 ≈ 3,9 m²) ajouteraient environ 122 kg. Le calculateur de nomenclature refait la liste avec vos propres dimensions. Les cadres de marches font 30 pièces de 0,9 m et 30 de 0,29 m ; dans le plan de débit des barres elles tiennent en 7 barres de 6 m, car les courtes pièces remplissent les bouts de barres laissés par les longues.
Pour aller plus loin
Un escalier extérieur est un autre produit : galvanisation, marches inclinées en sens inverse de la porte et caillebotis ouvert. L’auvent qui le surmonte est décrit dans auvents de porte. Si vous avez aussi besoin d’escaliers techniques avec plates-formes, voyez grilles, portes et trappes : le caillebotis est le même. Le prix et le délai sont dans comment se passe une commande.
Questions fréquentes
Qu’est-ce qu’une marche confortable ?
Une hauteur de marche de 17 cm avec un giron de 29 cm. Le contrôle est simple : deux fois la hauteur plus le giron doit tomber entre 60 et 65 cm — la longueur d’un pas. Si la hauteur augmente, le giron doit diminuer, sinon l’escalier est désagréable à descendre.
À quelle hauteur commande-t-on une volée ?
De sol fini à sol fini, pas de dalle à dalle. La chape et le revêtement de sol mangent jusqu’à 8 cm — une demi-marche — et une volée calculée à partir du niveau brut se retrouve avec une première et une dernière marche qui ne correspondent pas aux autres.
Quel intervalle est admis dans un garde-corps ?
Pas plus de 12 cm entre les éléments. C’est la taille par laquelle un enfant ne peut pas passer. C’est aussi pourquoi les lisses horizontales demandent de la prudence dans une maison avec des enfants : l’intervalle est sûr, mais elles s’escaladent facilement.
Par quoi recouvrir une marche extérieure ?
Par quelque chose que l’eau et la neige traversent : métal déployé ou caillebotis. Une tôle larmée pleine se transforme en patinoire en hiver, parce que l’eau y gèle et y reste.
Dans quel profilé fait-on le limon d’un escalier en acier ?
Pour une volée de hauteur d’étage, le plus souvent un profilé en U UPN 120–160 (l’UPN 140 pèse 16,0 kg/m) ou un tube rectangulaire 100×50. L’âme ouverte d’un profilé en U reçoit facilement les supports de marches et les ancrages, sans perçage dans une section fermée. Pour un perron de quelques marches, un tube 60×40 suffit. La section du limon pour une charge et une portée données est choisie par un ingénieur structure.
Combien pèse une volée d’escalier en acier ?
Une volée de 2,72 m de haut (16 contremarches de 17 cm), de 0,9 m de large, avec des limons en UPN 140, des cadres de marches en cornière et un garde-corps à barreaux, représente environ 370 kg d’acier dans l’exemple de cette page, sans les marches. Des marches en tôle de 4 mm ajouteraient environ 120 kg — c’est pourquoi le bois ou le caillebotis est plus courant.
Quelle différence entre une volée et un palier ?
Une volée est la partie inclinée de l’escalier : une suite ininterrompue de marches entre deux niveaux. Un palier est la plate-forme horizontale entre deux volées, où l’on se repose et où l’on tourne de 90 ou 180°. Le limon est la poutre porteuse de la volée, la marche est la partie horizontale d’un degré et la contremarche la partie verticale.
