Grilles, portes techniques et trappes
De petits ouvrages qu’on ne commande presque jamais à l’avance : on y pense quand la maison est déjà debout. Ils ont ceci en commun que chacun est fait sur une ouverture relevée, et non d’après un plan.

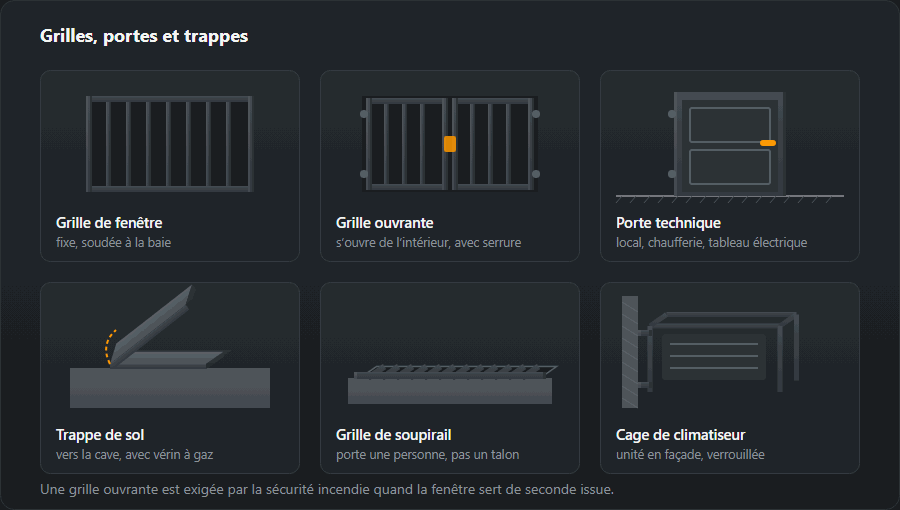

Six ouvrages types
- Grille de fenêtre — fixe, soudée à l’ouverture et scellée dans l’ébrasement ou dans le mur extérieur.
- Grille ouvrante — s’ouvre de l’intérieur, avec une serrure ; obligatoire là où la fenêtre compte comme issue d’évacuation.
- Porte technique — vers un local de rangement, une chaufferie, un local électrique ; souvent avec un panneau à persiennes pour la ventilation.
- Trappe de sol — vers une cave, avec un vérin à gaz pour que le couvercle ne retombe pas sur les mains.
- Caillebotis de puits de lumière — supporte une personne mais pas un talon : les barreaux sont espacés pour que l’eau s’évacue.
- Cage de climatiseur — unité en façade, verrouillée contre le démontage, avec un dégagement pour l’entretien.
Pourquoi le relevé vaut mieux que le plan
Les ouvertures des bâtiments finis sont rarement rectangulaires. Un écart de 10 à 15 mm sur la diagonale est invisible dans un mur, mais il signifie un jour d’un côté de la grille et un blocage de l’autre. L’ouvrage est donc soudé sur ce qui existe réellement : on mesure les quatre côtés et les deux diagonales, et le cadre est ajusté sur place.
La seconde chose qui se règle au relevé est la fixation. Le béton et la brique pleine reçoivent des chevilles ; le parpaing creux reçoit de la résine avec un tamis ; un mur en bois reçoit des tire-fonds à travers une platine. Supports et fixations sont détaillés dans comment se passe une commande.
Revêtement
Les grilles et les trappes vivent dehors et presque toujours à des endroits malcommodes à peindre : dans un puits de lumière, dans l’ébrasement d’une fenêtre, sous l’avant-toit. On ne les retouchera pas dans trois ans — il n’y a pas d’accès. La galvanisation à chaud est donc rentable ici plus souvent que sur d’autres ouvrages : elle protège aussi l’intérieur du profilé, là où le pinceau n’arrive jamais.
Quels profilés, et pourquoi
Grilles et trappes sont des travaux légers, mais chaque pièce a son rôle. Le cadre garde la forme et reprend la charge vers les chevilles, le remplissage ne doit laisser passer personne, et les traverses tiennent les barreaux pour qu’on ne puisse pas les écarter.
- Cadre de grille de fenêtre — cornière L 30×30×3, 1,36 kg/m, ou tube carré 30×30×2, 1,68 kg/m. La cornière s’ajuste plus facilement dans un ébrasement ; le tube est plus propre à l’œil mais doit aussi être protégé à l’intérieur.
- Barreaux — carré de 12 mm, 1,13 kg/m, ou de 14 mm, 1,54 kg/m. Le plein est plus difficile à scier qu’un tube de même dimension.
- Traverses — plat de 30×4, 0,94 kg/m, idéalement poinçonné pour que les barreaux le traversent.
- Porte de service — cadre en tube carré 40×40×2, 2,31 kg/m, avec de la tôle de 2 mm, 15,7 kg/m², ou un panneau grillagé pour la ventilation.
- Trappe — cadre en cornière L 50×50×5, 3,77 kg/m, couvercle en tôle de 4 mm, 31,4 kg/m² ; un seul mètre carré de couvercle dépasse 30 kg, d’où le vérin à gaz.
Les poids pour d’autres dimensions se trouvent dans les calculateurs de cornières et de profils creux.
Soudures et assemblages
Une grille n’a pas de soudures calculées au sens structurel, mais ce sont les assemblages qui font qu’elle protège ou qu’elle décore.
- Barreau traversant un plat poinçonné — le barreau passe par le trou et est soudé des deux côtés. Un pied-de-biche n’écartera pas une telle grille, car le barreau ne peut pas tourner dans l’assemblage.
- Barreau au cadre — soudé sur tout le pourtour, ou au moins sur deux côtés ; un simple point de pointage casse d’un coup.
- Charnières de grille ouvrante — à l’intérieur, avec une protection anti-dégondage ; un axe à l’extérieur n’a qu’à être chassé.
- Tube mince de 2 mm — passes courtes, courant faible ; une paroi percée à côté d’un barreau est l’endroit où la rouille démarrera en premier.
Comment souder un tube carré mince sans le percer est expliqué dans souder un profil creux. Les arêtes vives et les bouts de barreaux sont meulés après soudage : la peinture et le zinc y sont les plus minces.
Ordre de fabrication et de pose
- Relever l’ouverture — côtés, diagonales, profondeur d’ébrasement, nature du mur ; cela fixe la taille du cadre et les chevilles.
- Plan avec jeu — cadre plus petit que l’ouverture du jeu de pose, espacement des barreaux, position des chevilles et des charnières.
- Coupe et poinçonnage — barreaux à longueur, trous dans les plats d’après un seul gabarit pour que l’espacement soit régulier.
- Soudage sur table — cadre, barreaux, traverses ; contrôlez les diagonales avant le soudage final.
- Meulage et protection — galvanisation, thermolaquage ou les deux.
- Pose — mise en place dans l’ébrasement, scellement, contrôle de la serrure et de l’ouverture de la grille ouvrante depuis l’intérieur.
Protection contre la corrosion : points de vigilance
Le plein se galvanise sans problème, mais un cadre en tube carré demande des trous d’évent aux extrémités de chaque longueur — un tube fermé peut éclater dans le bain de zinc. Les grilles qui doivent être à la fois durables et colorées se font en système duplex : zinc avec thermolaquage par-dessus. Après galvanisation, on ne soude ni ne coupe plus une grille : chaque endroit touché doit être nettoyé et galvanisé à froid, et personne n’y accédera dans l’ébrasement ensuite. Le couvercle d’une trappe mérite un joint en caoutchouc — l’eau qui stagne sur le cadre donne la rouille la plus rapide de toute la pièce.
Erreurs courantes
- Chevilles accessibles de l’extérieur — les barreaux sont solides, et la grille sort du mur avec ses chevilles.
- Barreaux seulement pointés — un coup et le barreau pend librement.
- Cadre fait à la cote exacte de l’ouverture — dans un ébrasement hors d’équerre il ne rentre pas, ou laisse un jour d’un côté.
- Charnières extérieures non protégées — le battant se retire une fois les axes chassés.
- Tube sans trous avant galvanisation — le galvanisateur le refuse ou le tube éclate dans le bain.
Comment calculer le matériau : une grille de fenêtre de 120×150 cm
Grille fixe pour une fenêtre de 1,2×1,5 m : cadre en cornière (périmètre de 5,4 m), neuf barreaux verticaux de 12 mm de 1,5 m — ce qui donne un espacement libre d’environ 12 cm — et deux traverses horizontales en plat de 1,2 m. Sans chevilles ni serrure.
| Élément | Profilé | Longueur, m | Qté | kg/m | kg |
|---|---|---|---|---|---|
| Cadre | L 30×30×3 | 5,40 | 1 | 1,36 | 7,3 |
| Barreau | □12 | 1,50 | 9 | 1,13 | 15,3 |
| Traverse | FL 30×4 | 1,20 | 2 | 0,94 | 2,3 |
| Total | 24,9 | ||||
| Avec 5 % de marge | 26 | ||||
Cela fait 25 kg net et 26 kg avec la marge, soit environ 14 kg par mètre carré de fenêtre. Les barreaux font plus de la moitié du poids, ce sont donc eux qui fixent le coût du matériau : passer de barreaux de 12 à 14 mm ajoute plus à toute la grille que de changer le cadre. Pensez au trait de coupe : une barre de 6 m ne donne que trois pièces de 1,5 m, parce que la quatrième ne tient plus une fois les coupes comptées, alors qu’à 1,49 m on en obtient quatre. Vérifiez cela avant de commander dans le plan de débit ; plusieurs grilles à la fois passent par le calculateur de nomenclature.
Pour aller plus loin
Si les grilles font le tour de tout le périmètre avec la clôture, voyez clôtures : remplissage et revêtement se choisissent en cohérence. Les caillebotis ouverts pour plateformes et escaliers sont traités dans escaliers et garde-corps.
Questions fréquentes
Peut-on poser des grilles fixes sur les fenêtres ?
Pas partout. Là où une fenêtre sert de second moyen d’évacuation — et dans les pièces d’habitation c’est souvent le cas — la réglementation incendie exige une grille ouvrante avec une serrure qui s’ouvre de l’intérieur sans clé. Une grille fixe sur une telle fenêtre transforme la pièce en piège.
En quoi est faite une grille de fenêtre ?
Un cadre en cornière ou en profil creux, avec un remplissage en carré plein ou en plat de 12 à 14 mm. L’espacement des barreaux est fixé pour qu’une tête ne passe pas : en général pas plus de 15 cm. La grille est soudée à l’ouverture relevée sur place, et non aux cotes d’un plan.
Un caillebotis de puits de lumière supporte-t-il une personne ?
Il le doit : il est prévu pour une personne qui porte une charge. Il n’est pas tenu de supporter un talon — l’espacement des barreaux dans un puits de lumière est volontairement large pour que l’eau et les feuilles passent. Là où l’on marche en talons, on utilise plutôt un caillebotis à maille fine ou un caillebotis plein.
Pourquoi mettre une cage autour d’un climatiseur ?
Contre le vol. L’unité extérieure est accrochée en façade à la vue de tous et se démonte en cinq minutes ; une cage verrouillée rend l’opération nettement plus lente. La seconde raison est la protection contre la neige et la glace qui tombent du toit.
Combien pèse une grille de fenêtre de 120×150 cm ?
Dans l’exemple de cette page — un cadre en cornière 30×30×3, neuf barreaux carrés de 12 mm et deux traverses en plat de 30×4 — environ 25 kg d’acier, soit une quinzaine de kilogrammes au mètre carré. Plus de la moitié revient aux barreaux eux-mêmes ; une grille en barreaux de 14 mm est nettement plus lourde.
Comment fixer une grille pour qu’on ne puisse pas la défaire de l’extérieur ?
Les chevilles se posent dans l’ébrasement par l’intérieur, ou là où le cadre recouvre leurs têtes. Si la fixation doit se faire par l’extérieur, utilisez des vis de sécurité à sens unique ou soudez les écrous après serrage. Le point faible d’une grille est rarement le barreau — c’est le plus souvent la cheville dans un mur tendre.
