الشبكات والأبواب الفنية والفتحات
قطع صغيرة لا تكاد تُطلب مسبقًا: يُتذكَّر أمرها حين يكون البيت قائمًا. ويجمعها أمر واحد — كلها تُصنع على الفتحة المقيسة لا على رسم.

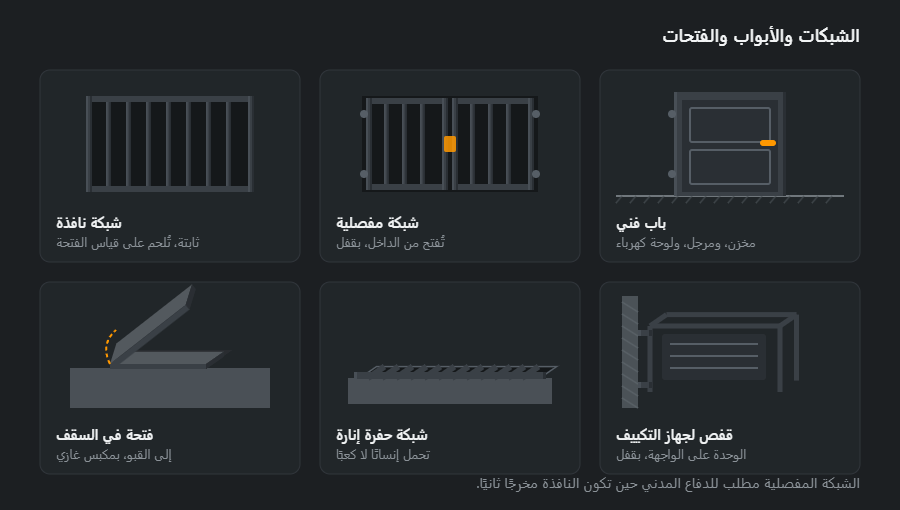

ستة منتجات نمطية
- شبكة نافذة — ثابتة، تُلحم على الفتحة وتُثبَّت في الجانب أو في الجدار الخارجي.
- شبكة مفصلية — تُفتح من الداخل بقفل؛ وهي إلزامية حيث تُحسب النافذة مخرجًا للإخلاء.
- باب فني — إلى مخزن أو غرفة مرجل أو لوحة كهرباء؛ وكثيرًا ما يكون فيه شقّ تهوية.
- فتحة في السقف — إلى القبو، بمكبس غازي كي لا يسقط الغطاء على اليدين.
- شبكة حفرة إنارة — تحمل إنسانًا لا كعبًا: القضبان متباعدة كي يخرج الماء.
- قفص لجهاز التكييف — الوحدة على الواجهة، بقفل وبفسحة للصيانة.
لماذا القياس أهمّ من الرسم
الفتحات في المباني الجاهزة نادرًا ما تكون مستطيلة. وفرق عشرة إلى خمسة عشر مليمترًا في القطر لا يُرى في جدار، لكنه في شبكة يعني فرجة من جهة وانحشارًا من الجهة الأخرى. ولذلك يُلحم المنتج على ما هو قائم فعلًا: تُقاس الأضلاع الأربعة والقطران، ويُضبط الإطار في الموقع.
والأمر الثاني الذي يُحسم عند القياس هو طريقة التثبيت. الخرسانة والطوب المصمت يقبلان المسامير؛ والبلوك المفرّغ يقبل مادة كيميائية مع كُمّ؛ والجدار الخشبي يقبل براغي كبيرة عبر صفيحة. وتفصيل الأسس ووسائل التثبيت في كيف تُطلب.
الطلاء
الشبكات والفتحات تقف في الخارج وفي مواضع يصعب طلاؤها غالبًا: داخل حفرة الإنارة، وفي جانب النافذة، وتحت البروز. وترميم الطلاء بعد ثلاث سنوات لن يحدث: لا وصول إليه. ولذلك تستحقّ الجلفنة بالغمس الساخن هنا أكثر ممّا تستحقّ في غيرها: فهي تحمي داخل المقطع أيضًا، حيث لا تصل الفرشاة أبدًا.
أيّ المقاطع ولماذا
الشبكات والفتحات أعمال خفيفة، لكن لكل قطعة فيها دورًا. الإطار يحفظ الشكل وينقل القوّة إلى المراسي، والحشوة يجب ألا تسمح بمرور إنسان، والعوارض تمسك القضبان كي لا تُباعَد.
- إطار شبكة النافذة — زاوية L 30×30×3، 1.36 kg/m، أو أنبوب 30×30×2، 1.68 kg/m. الزاوية أسهل تركيبًا في جانب الفتحة، والأنبوب أنظف مظهرًا لكنه يحتاج حماية من الداخل أيضًا.
- القضبان — مربّع 12 mm، 1.13 kg/m، أو 14 mm، 1.54 kg/m. القضيب المصمت أصعب نشرًا من أنبوب بالسماكة نفسها.
- العوارض — شريط مسطّح 30×4، 0.94 kg/m، ويُفضّل مثقّبًا لتمرّ القضبان من خلاله.
- باب تقني — إطار من أنبوب 40×40×2، 2.31 kg/m، وصاج 2 mm، 15.7 kg/m²، أو حشوة شبكية للتهوية.
- فتحة سقف أو أرض — إطار من زاوية L 50×50×5، 3.77 kg/m، وغطاء من صاج 4 mm، 31.4 kg/m²؛ متر مربّع واحد من هذا الغطاء يزيد على 30 kg، ومن هنا نابض الغاز.
كتل المقاسات الأخرى في حاسبتي الزوايا و المقاطع المجوّفة.
اللحام والعُقد
ليس في الشبكة لحامات محسوبة بالمعنى الإنشائي، لكن العُقد تقرّر إن كانت الشبكة حماية أم زينة.
- قضيب عبر شريط مثقّب — يمرّ القضيب من الثقب ويُلحم من الجهتين. مثل هذه الشبكة لا تُفتح بالعتلة، لأنّ القضيب لا يستطيع الدوران في العقدة.
- القضيب بالإطار — لحام حول المحيط أو من جهتين على الأقل؛ النقطة الواحدة تنكسر بضربة.
- مفصّلات الشبكة المفتوحة — من الداخل مع حماية من خلع الضلفة؛ فالمسمار من الخارج يكفي أن يُطرق إلى الخارج.
- أنبوب رقيق 2 mm — خطوط قصيرة وتيار منخفض؛ الجدار المثقوب بجوار القضيب أول موضع يبدأ فيه الصدأ.
كيف يُلحم المقطع الرقيق بلا ثقوب — في مقال لحام الأنبوب المربّع. الحوافّ الحادّة وأطراف القضبان تُجلخ بعد اللحام: هناك يكون الدهان والزنك أرقّ ما يكون.
ترتيب التصنيع والتركيب
- قياس الفتحة — الأضلاع، والأقطار، وعمق جانب الفتحة، ونوع الجدار؛ ومنها يتحدّد مقاس الإطار والمراسي.
- رسم مع خلوص — الإطار أصغر من الفتحة بخلوص التركيب، ومسافة القضبان، ومواضع المراسي والمفصّلات.
- القصّ والتثقيب — القضبان على المقاس، وثقوب الأشرطة بقالب واحد لتتساوى المسافات.
- اللحام على الطاولة — الإطار، والقضبان، والعوارض؛ مع فحص الأقطار قبل اللحام النهائي.
- الجلخ والحماية — جلفنة، أو دهان بودرة، أو كلاهما.
- التركيب — وضعها في الفتحة، والمراسي، وفحص القفل وانفتاح الشبكة المفتوحة من الداخل.
الحماية من التآكل: ما الذي يُراعى
القضيب المصمت يُجلفن بلا مشكلة، أمّا الإطار من الأنبوب فيحتاج ثقوب تهوية عند أطراف كل قطعة — فالأنبوب المغلق قد ينشقّ في حوض الزنك. والشبكات التي يجب أن تدوم وأن تكون ملوّنة معًا تُنفَّذ بنظام مزدوج: زنك وفوقه دهان بودرة. بعد الجلفنة لا تُلحم الشبكة ولا تُقصّ: كل موضع كهذا يُنظَّف ويُغطّى بالزنك البارد، وداخل جانب الفتحة لن يصل إليه أحد بعد ذلك. ويستحقّ غطاء الفتحة حشوة مطاطية — فالماء الواقف على الإطار أسرع صدأ في القطعة كلها.
أخطاء شائعة
- مراسٍ يمكن بلوغها من الخارج — القضبان متينة، والشبكة تخرج من الجدار مع الأوتاد.
- قضبان ملحومة بالنقاط — ضربة واحدة ويتدلّى القضيب.
- إطار على مقاس الفتحة تمامًا — في فتحة مائلة لا يدخل، أو تبقى فرجة من جهة.
- مفصّلات خارجية بلا حماية — تُخلع الضلفة بعد طرق المسامير.
- أنبوب بلا ثقوب قبل الجلفنة — ترفضه ورشة الجلفنة أو ينشقّ في الحوض.
كيف تُحسب المواد: شبكة نافذة 120×150 cm
شبكة ثابتة لنافذة 1.2×1.5 m: إطار من زاوية (محيط 5.4 m)، وتسعة قضبان رأسية 12 mm بطول 1.5 m — فتخرج مسافة صافية نحو 12 cm — وعارضتان أفقيتان من شريط مسطّح بطول 1.2 m. بلا مراسٍ ولا قفل.
| العنصر | المقطع | الطول، m | العدد | kg/m | kg |
|---|---|---|---|---|---|
| إطار | L 30×30×3 | 5.40 | 1 | 1.36 | 7.3 |
| قضيب | □12 | 1.50 | 9 | 1.13 | 15.3 |
| عارضة | FL 30×4 | 1.20 | 2 | 0.94 | 2.3 |
| المجموع | 24.9 | ||||
| مع زيادة 5 % | 26 | ||||
النتيجة 25 kg صافيًا و26 kg مع الزيادة، أي نحو 14 kg لكل متر مربّع من النافذة. القضبان أكثر من نصف الكتلة، فهي التي تحدّد كلفة المعدن: الانتقال من قضيب 12 إلى 14 mm يثقل الشبكة كلها أكثر من تغيير الإطار. وانتبه لعرض القطع: من قضيب طوله 6 m لا تخرج إلا ثلاث قطع بطول 1.5 m، لأنّ الرابعة لا تتّسع بعد حساب القطعات، أمّا بطول 1.49 m فتخرج أربع. يُتحقّق من ذلك قبل الطلب في خطة القصّ؛ وعدّة شبكات معًا تحسبها حاسبة قائمة المواد.
ماذا بعد
إن كانت الشبكات تمتدّ على المحيط كله مع السور، فانظر الأسوار: الحشو والطلاء يُؤخذان منسجمين. والمشابك الأرضية للمساطب والسلالم في السلالم والدرابزين.
أسئلة متكرّرة
هل يجوز وضع شبكات ثابتة على النوافذ؟
ليس في كل مكان. فحين تكون النافذة مخرجًا ثانيًا للإخلاء — وهذا كثير في غرف السكن — يطلب الدفاع المدني شبكة مفصلية بقفل يُفتح من الداخل بلا مفتاح. والشبكة الثابتة تحوّل تلك الغرفة إلى مصيدة.
ممّ تُصنع شبكة النافذة؟
إطار من زاوية أو أنبوب، وحشو من مربّع 12–14 mm أو شريط. وتُختار المسافة بين القضبان بحيث لا يمرّ رأس: عادةً لا تزيد على 15 cm. وتُلحم الشبكة على قياس الفتحة الفعلي لا على مقاسات المخطّط.
هل تحمل شبكة حفرة الإنارة إنسانًا؟
يجب أن تحمله: ولهذا تُحسب. أما الكعب فليست ملزمة بحمله — فالمسافة بين القضبان في الحفرة واسعة عمدًا كي يسقط الماء والأوراق. وحيث يُمشى بكعب يوضع مشبك بعيون صغيرة أو مشبك أرضي.
ما فائدة قفص جهاز التكييف؟
الحماية من السرقة. الوحدة الخارجية معلّقة على الواجهة أمام العيون وتُنزَع في خمس دقائق؛ والقفص بقفل يطيل هذه العملية كثيرًا. والفائدة الثانية الحماية من الثلج والجليد النازلين من السطح.
كم تزن شبكة نافذة 120×150 cm؟
في المثال على هذه الصفحة — إطار من زاوية 30×30×3، وتسعة قضبان مربّعة 12 mm، وعارضتان من شريط مسطّح 30×4 — نحو 25 kg من الفولاذ، أي قرابة خمسة عشر كيلوغرامًا للمتر المربّع. أكثر من نصف الكتلة هي القضبان نفسها؛ والشبكة من قضيب 14 mm أثقل بوضوح.
كيف تُثبَّت الشبكة كي لا تُفكّ من الخارج؟
توضع المراسي في جانب الفتحة من جهة الداخل، أو حيث يغطّي الإطار رؤوسها. وإن لزم التثبيت من الخارج فتُستعمل براغٍ أمنية أحادية الاتجاه أو تُلحم الصواميل بعد الشدّ. نقطة الضعف في الشبكة نادرًا ما تكون القضيب — غالبًا هي المراسي في جدار ليّن.
