المخزن والنقل

رفوف وعربات وحاويات ومنصات ومنحدرات. هذا آخر أنواع أعمال الورشة وأقلّها تقديرًا: الزبون يرى في الرفّ أثاثًا، والمفتّش يرى منشأً حاملًا عليه لوحة حمل.

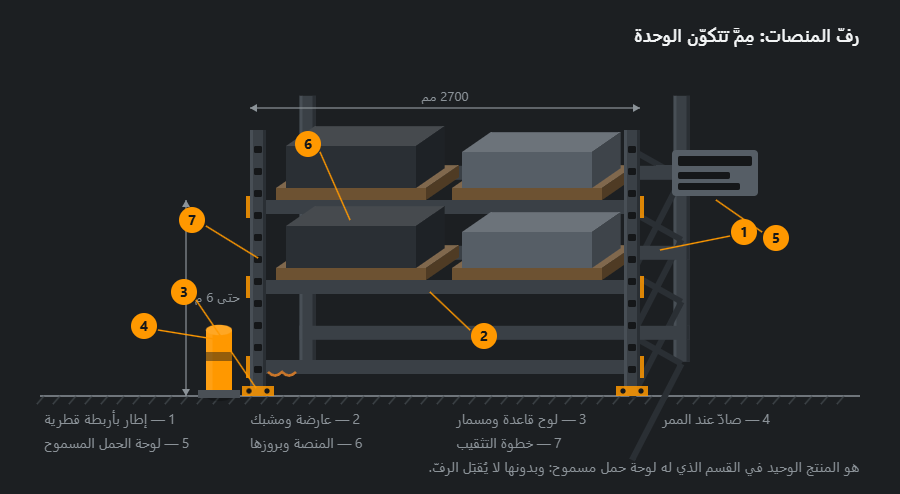

مِمَّ تتكوّن وحدة الرفّ

رفّ المنصات إطاران بأربطة قطرية وعوارض بينهما. وما عدا ذلك نتيجة: التثقيب في القائم يحدّد خطوة المستويات، والمشبك على العارضة يمنعها من القفز حين ترتفع المنصة من الأسفل، ولوح القاعدة بمساميره لا يدع الإطار يزيح عند الارتطام.

نزّل الرسم: SVG · PNG

وعن المسامير فقرة مستقلّة، لأنها تُعدّ مبالغة في الاحتياط. الرفّ لا ينقلب من الحمل — كلما زاد ما عليه ازداد ثباتًا. إنما ينقلب حين ترتطم الرافعة الشوكية بالقائم، وضد هذا الارتطام بالذات تقف المسامير.

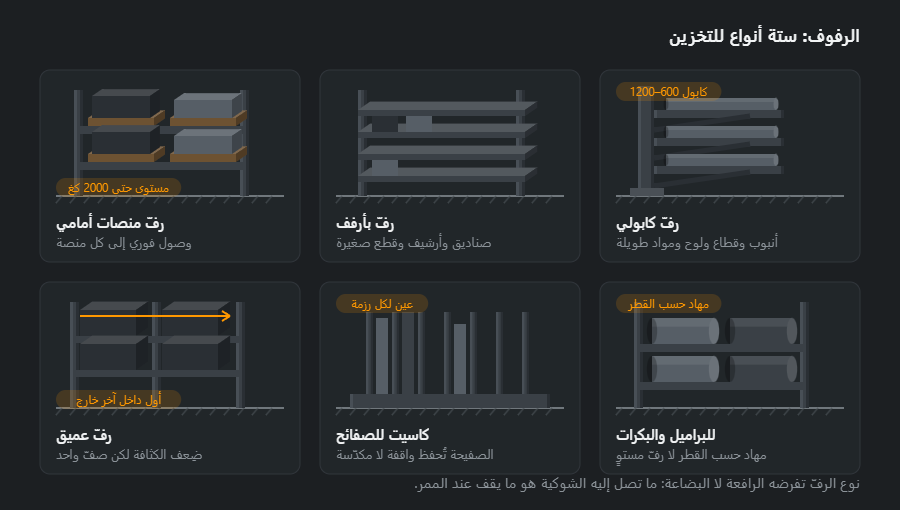

ستة أنواع للتخزين

نوع الرفّ تفرضه المعدّة لا البضاعة. الرافعة ذات الصاري العادي تأخذ المنصة حتى ستة أمتار وتطلب ممرًّا بثلاثة؛ ورافعة الوصول ترفع أعلى وتمرّ في مترين. وعلى هذا يتوقّف ما يمكن وضعه أصلًا، وبعده فقط ما سيوضع عليه.

نزّل الرسم: SVG · PNG

الرفّ الكابولي هو الوحيد بلا رفّ مستوٍ: الأنبوب والقطاع يستندان إلى كوابيل، وطول البضاعة لا يحدّه شيء سوى طول الصفّ. أما كاسيت الصفائح فيحلّ مسألة أخرى: الصفيحة تُحفظ واقفة لأن السفلى في الكومة لا تُنتزع دون رفع كل ما فوقها.

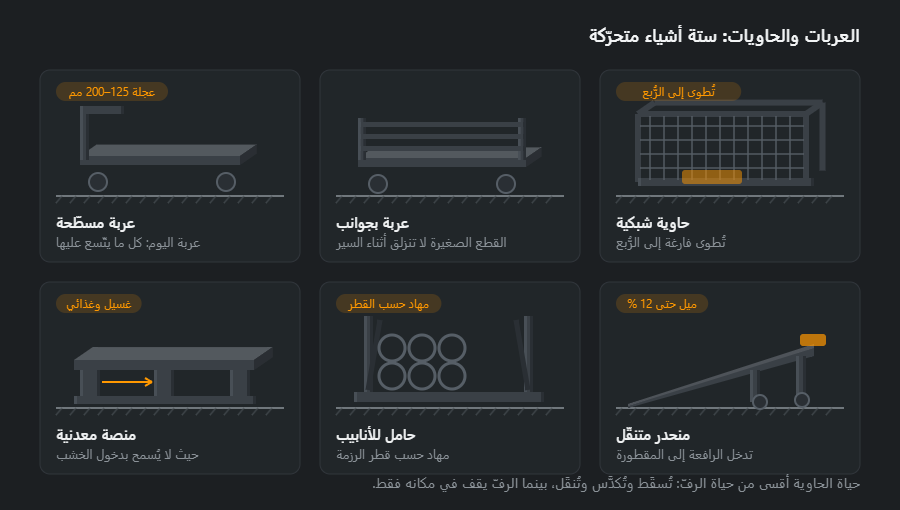

العربات والحاويات

حياة الحاوية أقسى من حياة الرفّ: تُسقَط وتُكدَّس وتُجرّ على أرضيات غير مستوية وتُرفَع بالرافعة من عُرى لم تُصنَع لها. لذلك المهمّ فيها ليس سُمك الجدار بل كيف نُفّذت الأركان والقاع.

نزّل الرسم: SVG · PNG

والعجلات تُختار حسب الأرضية لا حسب الحمل. على الخرسانة المستوية يعمل البولي يوريثان ⁦125–160 mm⁩؛ وعلى البلاط ذي الفواصل وفي الخارج يلزم قطر من 200 ومطّاط، وإلّا انحشرت العربة في كل فاصل وصار الناس يجرّونها جرًّا.

أيّ المقاطع ولماذا

للمستودع يُلحم أساسًا ما لا تقدّمه أنظمة الرفوف: العربات، والحاويات، والرفوف الكابولية على المقاس، وحوامل الصاج، والمنحدرات. كل قطعة تحمل حملًا وتتلقّى الضربات، لذا تُختار المقاطع بهامش للمعاملة القاسية لا للوزن وحده.

• إطار عربة المنصّة — أنبوب ⁦50×50×3⁩، 4.25 kg/m؛ وللأحمال الكبيرة ⁦60×60×4⁩، 6.71 kg/m.
• مقبض العربة — أنبوب ⁦33.7×3.2⁩، 2.41 kg/m، دائري لأنّ اليد تمسكه كل يوم.
• حاوية شبكية — إطار ⁦30×30×2⁩، 1.68 kg/m، وشبكة ملحومة؛ الزوايا مقوّاة لأنّ الشوكات تصطدم بها.
• رفّ كابولي — عمود من مقطع I مثل IPE 160، 15.8 kg/m، وأذرع من أنبوب ⁦80×40×3⁩، 5.19 kg/m؛ ويحدّد المصمّم المقاطع حسب حمل الذراع.
• أرضية العربة والمنحدر — صاج 3 mm، 23.5 kg/m²، وعلى المنحدرات صاج مضلّع أسمك.

رفوف المنصّات والرفوف الكابولية منشآت حاملة: النظامية منها تُصمَّم وفق EN 15512 وتُراقب حالتها أثناء الاستخدام وفق EN 15635. والقطعة الملحومة حسب الطلب لأحمال كبيرة تحصل على حساب ولوحة حمل كالنظامية تمامًا. كتل المقاطع الأخرى في حاسبتي المقاطع المجوّفة و الكمرات I.

العُقد واللحام

• ألواح العجلات — ملحومة بالإطار حول المحيط، وتُثقب ثقوب العجلات بعد اللحام كي تتطابق المسافات؛ فالعجلة الدوّارة والثابتة لهما توزيع ثقوب مختلف.
• المقبض — ملحوم في الإطار أو على جلبات وبراغٍ؛ على الجلبات يُنزع للنقل ويُستبدل بعد الاصطدام.
• عُرى الرفع على الحاويات — نقاط رفع: يحسبها المصمّم، ويلحمها لحّام مؤهَّل، وتُفحص قبل الرفعة الأولى.
• زوايا الحاوية — مقوّاة بلوح وصل؛ فهناك تضرب الشوكات وهناك تتشقّق اللحامات.

مع جدار 3 mm لا يتجاوز الحدّ الأعلى ⁦0.7·t⁩ قيمة ⁦2.1 mm⁩، وهي دون الحدّ الأدنى a3 في EN 1993-1-8، لذا تُلحَم العُقد الحاملة بـa3 — z ≈ 4.2 مم، و0.078 kg من معدن اللحام لكل متر. تتحقّق من ذلك حاسبة لحام الزاوية.

ترتيب التصنيع

1. الحمل والمعدّات — ما الذي يُنقل أو يُخزَّن، وكم يزن، وبماذا يُرفع، وما نوع الأرضية.
2. الرسم — المقاسات حسب المنصّة أو الصندوق، والعجلات، والمقابض، ولوحة الحمل.
3. القصّ والتثبيت بالنقاط — الإطار على طاولة مستوية مع فحص الأقطار.
4. اللحام — الإطار، وألواح العجلات، والأرضية، والمقبض.
5. الحماية — دهان بودرة، أو جلفنة للاستعمال الخارجي.
6. العجلات والاختبار — سير بالحمل على الأرضية الفعلية وفحص المكابح.

الحماية من التآكل

معدّات المستودع تفقد دهانها ميكانيكيًّا: ضربات الشوكات، والمنصّات المدفوعة، والسلاسل. لذا فدهان البودرة الأصفر التحذيري على الأعمدة والزوايا له مهمّتان — يحمي ويُرى. والحاويات والعربات العاملة في الخارج أو في غرف التبريد تُجلفن، لأنّ شظايا الدهان المتقشّر تصدأ هناك في أسبوع. والأرضية من الصاج المضلّع تحبس الماء في أخاديدها، لذا تُثقب فيها فتحات تصريف في العربات الخارجية.

أخطاء شائعة

• عجلات محسوبة على الحمل مقسومًا على أربع — واحدة معلّقة وثلاث محمّلة زيادة.
• رفّ منصّات ملحوم «بالعين» — بلا حساب ولا لوحة ولا فحص.
• عُرى رفع مرتجلة — تنقطع عند أول شدّة للرافعة.
• لا واقيات عند الأعمدة — أوّل اصطدام للرافعة الشوكية يحني عمود الرفّ.
• مقبض ملحوم بإحكام — بعد الاصطدام يُستبدل نصف العربة.

كيف تُحسب المواد: عربة منصّة ⁦120×80 cm⁩

عربة منصّة ⁦1200×800 mm⁩: إطار محيطي من أنبوب ⁦50×50×3⁩ (4 m) وعارضتان بطول ⁦0.8 m⁩، ومقبض من أنبوب ⁦33.7×3.2⁩ (قائمان بطول ⁦0.9 m⁩ وعارضة بطول ⁦0.8 m⁩)، وأرضية من صاج 3 mm (⁦0.96 m⁩²). بلا عجلات ولا ألواحها.

المقاطع 32 kg مع الزيادة، والأرضية نحو 23 kg — العربة وحدها أكثر من 50 kg، وهذه الكتلة تُضاف إلى الحمل عند اختيار العجلات. عدّة عربات معًا تحسبها حاسبة قائمة المواد، وقصّ الأنابيب خطة القصّ.

ماذا بعد

الهياكل تحت المعدّات وحواجز المكنات في الهياكل والتجهيزات. والمنصات والميزانين والسلالم إليها في المنصات والجسور. والسعر والمواعيد والطلاء — كيف تُطلب.

الكاتب: Dmitry Frolov, لحّام ومصنّع هياكل معدنية آخر تحديث: 28 سبتمبر 2026
