الهياكل والقواعد والتجهيزات

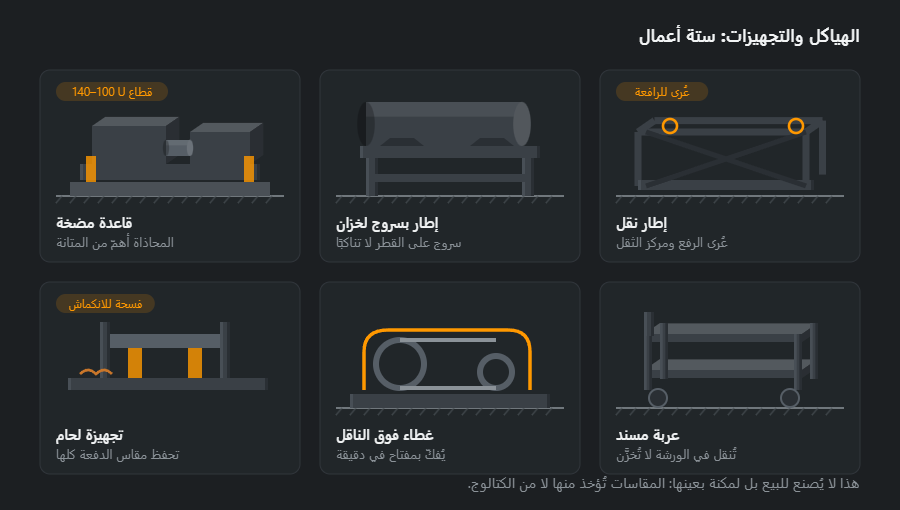

ما يُلحَم لا للبيع بل لمكنة بعينها: قاعدة مضخة، وسروج لخزان، وإطار نقل، وتجهيزة، وغطاء، وحاجز. المقاسات هنا تُؤخذ من المعدّة نفسها لا من الكتالوج.

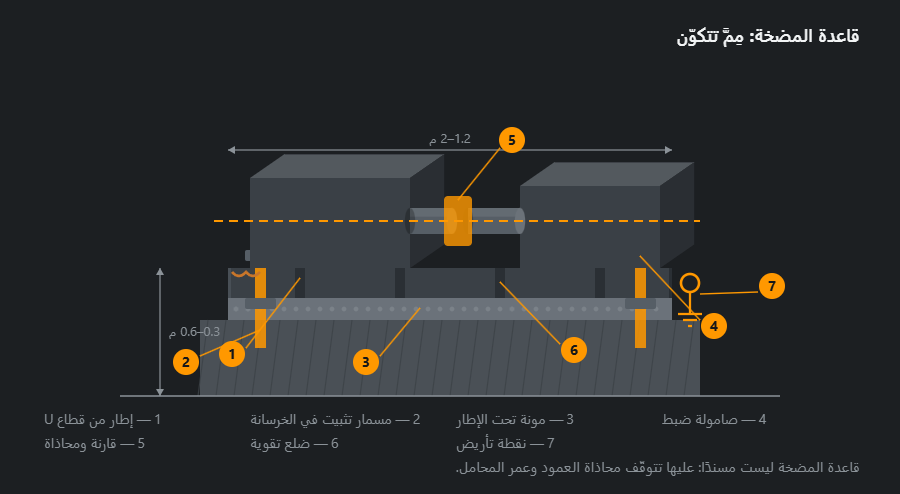

مِمَّ تتكوّن قاعدة الأساس
قاعدة المضخة ليست مسندًا. عليها يتوقّف وقوع عمودَي المحرّك والمضخة على محور واحد، وعلى ذلك يتوقّف عمر المحامل والقارنة. لذلك تهمّ في القاعدة الجساءة أكثر من المتانة: يجب ألّا تتحرّك لا عند شدّ المسامير ولا عند التشغيل.
ترتيب العمل عكس ما يبدو. أولًا تُوضع القاعدة على صواميل الضبط وتُسوَّى بالميزان، ثم تُشدّ المسامير، وبعد ذلك فقط تُصبّ المونة عديمة الانكماش. وإن صببتَ أولًا لم يبقَ ما يُضبط — فالخرسانة تتماسك على وضع عشوائي.
ما الأعمال الموجودة
إطار النقل يختلف عن القاعدة بأنه يُحسب على الرفع لا على الوقوف: توضع العُرى بحيث تمرّ الحبال بمركز الثقل، وإلّا مال الحمل في الهواء. وهذه حالة يكون فيها نصف ساعة حساب إضافية أرخص من مجموعة واحدة ملتوية.
وتجهيزة اللحام ليست منتجًا بل أداة. تحفظ مقاس الدفعة كلها وتُغطّي كلفتها من نحو عشر قطع؛ وعند ثلاث قطع يخرج ضبط كل واحدة يدويًّا أرخص.

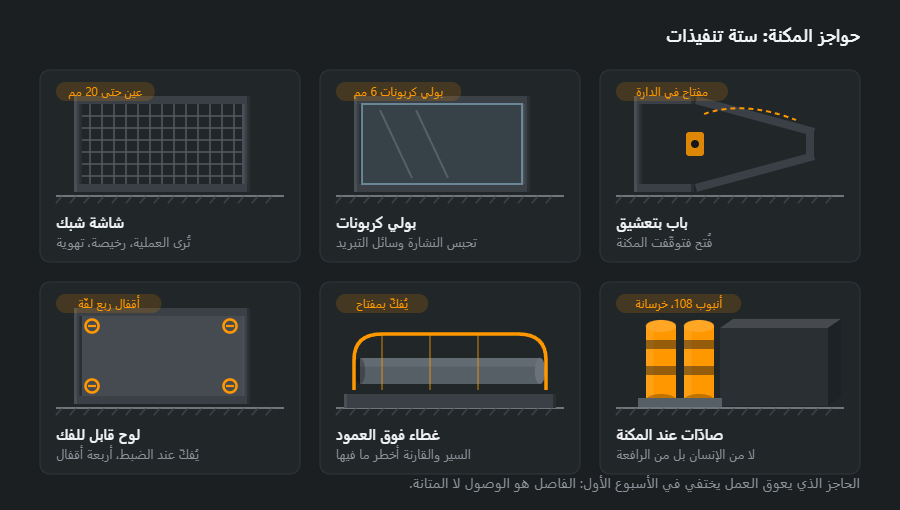

حواجز المكنة
أهمّ ما في الحاجز يعرفه كل فنّي صيانة: الذي يعوق العمل يختفي في الأسبوع الأول. فالسؤال ليس عن المتانة — وهي كافية في الجميع — بل عن سرعة فتح الحاجز عند الضبط وإعادته إلى مكانه.
الباب بالتعشيق هو التنفيذ الوحيد الذي يعمل بلا انضباط: المفتاح الحدّي في دارة التحكّم يوقف المكنة عند الفتح. وما عداه يقوم على أن يغلق الإنسان الحاجز بنفسه — وهو لا يغلق إلّا ما لا يعوقه.
والصادّات قائمة بذاتها: تحمي لا الإنسان من المكنة بل المكنة من الرافعة الشوكية. وأنبوب 108 في الخرسانة يوضع حيث يمرّ المرور بجانبها — وهو يكاد يكون أكثر البنود تكرارًا في القائمة.
أيّ المقاطع ولماذا
في القواعد والتجهيزات الأهمّ هو الصلابة، لذا تُختار المقاطع بطريقة غير طريقة المنشآت: أعلى وأثقل ممّا تطلبه المقاومة وحدها.
- قاعدة مضخّة أو ضاغط — عوارض طولية من UPN 160، 18.8 kg/m، أو UPN 120، 13.4 kg/m، للمجموعات الصغيرة؛ وعوارض عرضية من UPN 100، 10.6 kg/m. تُركَّب المجاري وأجنحتها إلى الداخل: الظهر الأملس في الخارج، ومكان المراسي في الداخل.
- إطار النقل — أنبوب مربّع 100×100×5، 14.4 kg/m، أو HEB 100، 20.4 kg/m، للأحمال الأثقل. المقطع المغلق يتحمّل الالتواء أفضل حين لا تشدّ الحمّالات بالتساوي.
- قالب اللحام — لوح قاعدة من صاج سميك وإطار من أنبوب 80×80×4، 9.22 kg/m. اللوح السميك يصعب أن تشوّهه حرارة القطع الملحومة فوقه.
- واقٍ شبكي — إطار من أنبوب 30×30×2، 1.68 kg/m، وشبكة ملحومة؛ خفيف لأنه يجب أن يُفتح بسهولة.
كتلة الصاج للألواح تُحسب من السماكة: الصاج 20 mm يزن 157.0 kg/m²، و10 mm يزن 78.5 kg/m². المقاسات الأخرى في حاسبتي المجاري U و الصاج.
اللحام والتشوّه
قاعدة الآلة نادرًا ما تتشقّق، لكنها كثيرًا ما تتشوّه. كل خط لحام ينكمش حين يبرد ويشدّ المقطع معه، لذا فترتيب اللحام أهمّ من سماكته.
- بالتناظر والتناوب — أولًا نقاط تثبيت على المحيط كله، ثم مقاطع قصيرة بالتناوب على الجانبين وعلى القطر.
- لا لحام أكثر ممّا في الرسم — a5 بدل a4 تعني 0.216 بدل 0.138 kg من معدن اللحام لكل متر: حرارة أكثر وانكماش أكثر مع المقاومة نفسها للوصلة.
- ألواح ارتكاز بزيادة تشغيل — بعد اللحام والتقويم تُفرَّز في تثبيت واحد؛ فاللحّام لا يخرج مستويًا بيده.
- عُرى الرفع — هي نقاط رفع: يحسبها المصمّم، ويلحمها لحّام مؤهَّل لذلك، وتُفحص اللحامات قبل الرفعة الأولى. لا مكان هنا لـ«بالعين».
اللوح السميك والجدار الرقيق في وصلة واحدة موضوع قائم بذاته: مع صاج 20 mm تهرب الحرارة إلى اللوح، بينما يُثقب أنبوب 2 mm قبل أن يسخن اللوح. يُضبط التيار وزاوية المشعل بحيث يسخّن القوس القطعة السميكة أكثر. السماكات تتحقّق منها حاسبة لحام الزاوية، وللجدران الرقيقة مقال خاص: كيف يُلحم المعدن الرقيق.
ترتيب التصنيع
- بيانات الآلة — توزيع الثقوب في أرجل المحرّك والمضخّة، وارتفاعات المحاور، وكتلة المجموعة؛ من وثائق الصانع لا بالعين.
- الرسم — القاعدة، والألواح بزيادة تشغيل، وثقوب المراسي وبراغي الضبط، والعُرى إن كانت القاعدة سترفع.
- القصّ والتثبيت بالنقاط — على طاولة مستوية، مع فحص الأقطار قبل أول خط لحام.
- اللحام بالترتيب — بالتناوب، مع فحص الاستواء بعد كل مرحلة.
- التقويم والتشغيل — تفريز الألواح، وثقب الثقوب وقلوظتها للآلات.
- الدهان — مع تغطية الأسطح المفرَّزة.
- التركيب — صواميل الضبط، وميزان الماء، والمراسي، والحقن بالملاط، وفي النهاية ضبط استقامة المحاور على يد الميكانيكي.
الحماية من التآكل
قاعدة المضخّة تعيش في الرطوبة: الحشوات تقطر، والأنابيب تتعرّق، والأرضية تُغسل. يُختار الأساس والطلاء كما للخارج لا كما لقاعة جافّة. المجرى وأجنحته إلى الداخل يصنع مزرابًا، لذا تُثقب في الأجنحة السفلية فتحات تصريف كي لا يقف الماء تحت الآلة. والأسطح المفرَّزة تُحمى بالشحم أو مادّة حافظة بدل الدهان: فالدهان تحت رجل الآلة رقيقة غير مضبوطة تنسحق خلال سنة وتفسد استقامة المحاور.
أخطاء شائعة
- قاعدة ليّنة أكثر من اللازم — المقاومة كافية، لكنها تلتوي عند شدّ المراسي، فتبدأ المحامل بالسخونة بعد أسابيع.
- ألواح بلا تفريز — تحت الأرجل كومة صفائح تهبط مع الاهتزاز.
- اللحام «من طرف واحد» — تخرج القاعدة مقوّسة ولا تستقيم بعدها بلا تسخين.
- بلا فتحات تصريف — يقف الماء في المجرى ويأكله من الداخل، تحت الآلة حيث لا ينظر أحد.
- واقٍ لا يُفتح بسرعة — بعد أسبوع يكون ملقى بجوار الآلة.
كيف تُحسب المواد: قاعدة مضخّة 1.6×0.6 m
قاعدة لمضخّة ومحرّك: عارضتان طوليتان بطول 1.6 m من UPN 160، وثلاث عرضية بطول 0.5 m من UPN 100، وأربعة ألواح ارتكاز 200×150 mm من صاج 20 mm. المقاطع للتوضيح — مقاسات القاعدة لمجموعة بعينها يحدّدها الصانع أو المصمّم.
| العنصر | المقطع | الطول، m | العدد | kg/m | kg |
|---|---|---|---|---|---|
| عارضة طولية | UPN 160 | 1.60 | 2 | 18.8 | 60.2 |
| عارضة عرضية | UPN 100 | 0.50 | 3 | 10.6 | 15.9 |
| المجموع | 76.1 | ||||
| مع زيادة 5 % | 80 | ||||
المقاطع 76 kg صافيًا و80 kg مع الزيادة، والألواح الأربعة تضيف نحو 19 kg من الصاج. في القاعدة الصغيرة يزن الفضل أكثر ممّا توحي به الزيادة: من قضيب UPN 160 بطول 6 m لا يُستعمل إلا 3.2 m، فالأفضل تخصيص الباقي فورًا للطلبية التالية أو شراء المجرى مقصوصًا على المقاس. القصّ تحسبه خطة القصّ، والقائمة كاملة حاسبة قائمة المواد.
ماذا بعد
منصات الصيانة والسلالم إليها في المنصات والجسور. والخزانات والتوصيلات والتهوية في الخزانات والأنابيب. والسعر والمواعيد ووسائل التثبيت بحسب الأساس — كيف تُطلب.
أسئلة متكرّرة
لماذا تحتاج قاعدة المضخة مونة وهي قائمة على مسامير تثبيت؟
لأن المسامير تمنعها من الإزاحة، والمونة تمنعها من الانحناء. الخرسانة تحت القاعدة لا تكون مستوية أبدًا، وبلا مونة يستند الإطار على ثلاث أو أربع نقاط عشوائية. ومع أول تشغيل يهتزّ، فتزيح المحاذاة وتبدأ المحامل بالسخونة. والمونة تُصبّ بخلطة عديمة الانكماش بعد ضبط القاعدة بالميزان.
ما دقّة ضبط القاعدة المطلوبة؟
القاعدة نفسها ضمن 0.1 mm في المتر. أما محاذاة الأعمدة فتُجرى بعد ذلك عند القارنة لا على القاعدة: بساعة قياس أو ليزر، ضمن سماح صانع المضخة. ودور القاعدة أن تتيح الضبط ثم ألّا تفسده لاحقًا.
بم تختلف تجهيزة اللحام عن إطار عادي؟
بأنها ليست منتجًا بل أداة: مهمّتها حفظ مقاس الدفعة كلها. لذلك لها مصدّات ومشابك، والفسحات موضوعة باحتياط لانكماش اللحام. والتجهيزة تُغطّي كلفتها من نحو عشر قطع؛ وعند ثلاث لا معنى لصنعها.
هل التعشيق في باب الحاجز إلزامي؟
حيث يتحرّك خلفه شيء خطر — نعم. مفتاح حدّي في دارة التحكّم يوقف المكنة عند الفتح، وهذا بالضبط ما يفرّق الحاجز عن لوح زينة. والباب بلا تعشيق سيُوجَد مفتوحًا ومسنودًا بمفتاح في الأسبوع الأول.
من أيّ مجرى تُلحم قاعدة المضخّة؟
لمضخّة ومحرّك متوسّطي الحجم غالبًا من UPN 120–160 للعوارض الطولية ومجرى أصغر للعرضية، مع ألواح ارتكاز من صاج 15–20 mm تحت أرجل الآلات. الحاسم هو الصلابة لا المقاومة: يجب ألا تلتوي القاعدة عند شدّ المراسي ولا عند التشغيل. وفي المجموعات الكبيرة يحدّد المقاسات صانع المضخّة أو المصمّم.
لماذا تُفرَّز ألواح الارتكاز بعد اللحام؟
لأنّ اللحام يشوّه القاعدة دائمًا قليلًا، وألواح الارتكاز تحت الأرجل يجب أن تقع في مستوى واحد بدقّة لا يحفظها اللحّام بيده. تُلحم القاعدة مع زيادة تشغيل على الألواح، ثم تُقوَّم، ثم تُفرَّز أسطح الألواح في تثبيت واحد. عندها تكفي بضع رقائق رفيعة تحت المحرّك والمضخّة بدل كومة من الصفائح.
