السلالم والدرابزين من الفولاذ

السلّم المعدني أربعة قرارات: على ماذا ترتكز الدرجات، وكيف تُثبَّت القلبة بالبناء، وبماذا تُغطّى النائمة، وبماذا يُغلق فراغ الدرابزين. كل قرار يُتّخذ على حدة، وكل واحد يمكن إفساده بمعزل عن البقية.

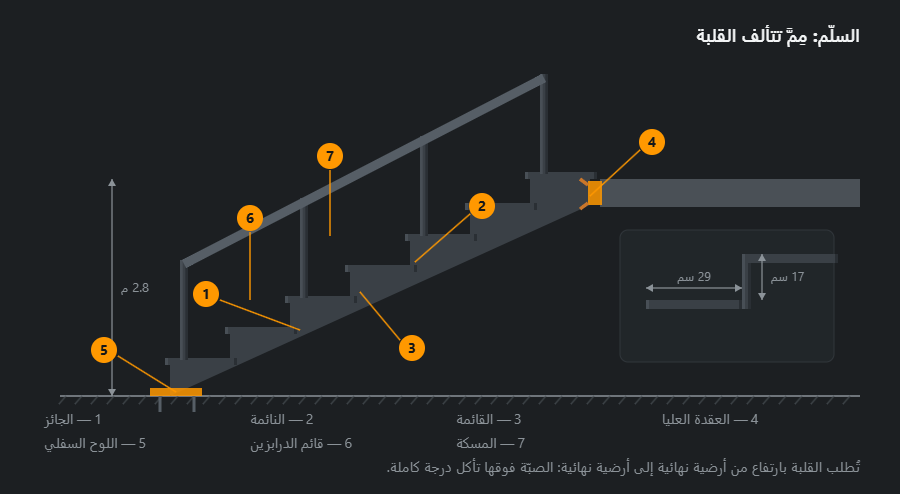

القلبة كاملة

الجزء الحامل في القلبة هو الجائز، ويُقصّ غالبًا على هيئة سنّ منشار: مساند مثلثة ملحومة على جائز مائل، والدرجات فوقها. في الأعلى ترتكز القلبة على قطعة مدفونة في حرف البلاطة، وفي الأسفل على لوح مثبّت بمسامير في الأرضية.

نزّل الرسم: SVG · PNG

يُقاس ارتفاع القلبة من أرضية نهائية إلى أرضية نهائية. وهو المقاس الوحيد الذي لا يمكن ضبطه لاحقًا: فإن صُبّت طبقة في الأعلى تكون الدرجات قد لُحمت كلها، ويذهب الفائض إلى الدرجة الأولى فتبقى أخفض من البقية بوضوح.

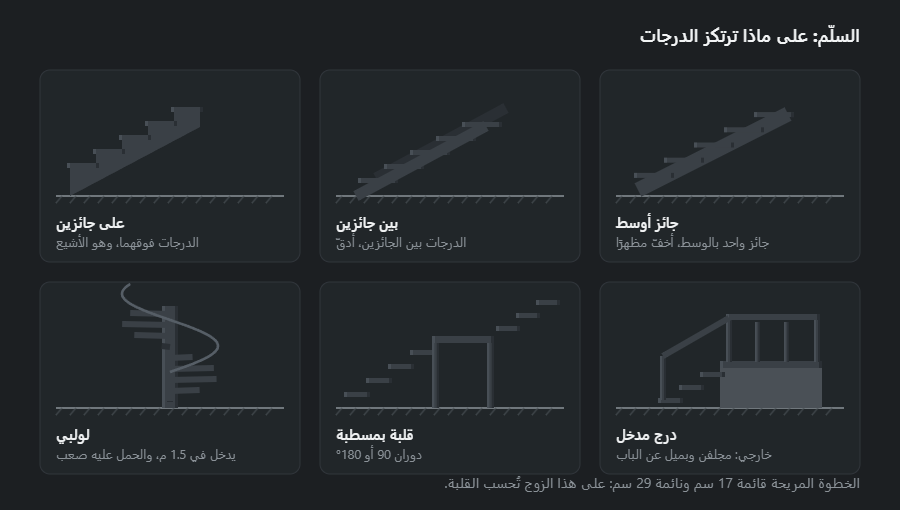

على ماذا ترتكز الدرجات

نزّل الرسم: SVG · PNG

• على جائزين — الدرجات فوقهما؛ الأشيع والأبسط في التنفيذ.
• بين جائزين — الدرجات بين الجائزين؛ المظهر أكثر صرامة، لكن القلبة تتّسع بسُمكَي جائز.
• جائز أوسط — جائز واحد في المنتصف؛ أخفّ في المظهر وأغلى في العقد.
• لولبي — يدخل في 1.5 m، لكن حمل الأشياء عليه شاقّ؛ ولا يُؤخذ سلّمًا وحيدًا في بيت.
• قلبة بمسطبة — حين يلزم دوران 90 أو 180° ولا يتّسع ارتفاع الدور لقلبة واحدة.

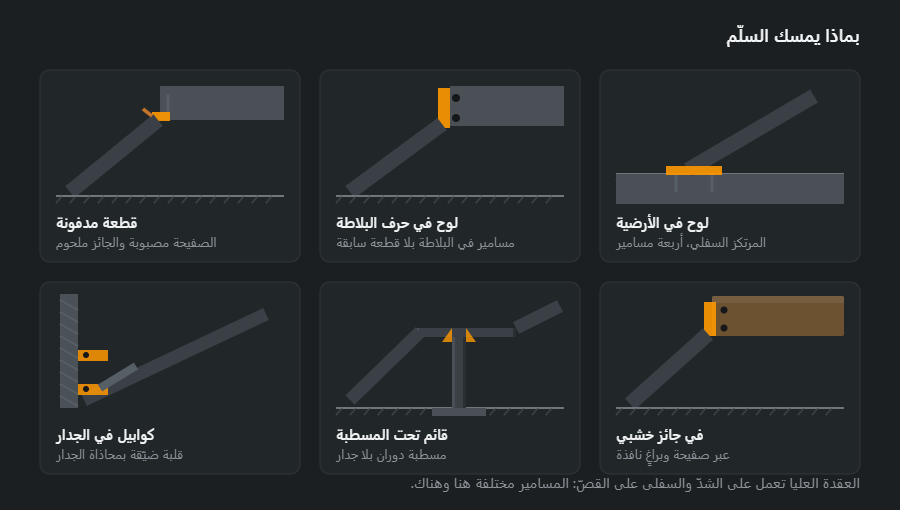

ما الذي يمسك السلّم

العقدة العليا والسفلى تعملان بشكل مختلف: العليا على الشدّ والسفلى على القصّ. والمسامير تختلف تبعًا لذلك، والخطأ في العليا هو الأخطر.

نزّل الرسم: SVG · PNG

الأمثل قطعة مصبوبة في البلاطة مسبقًا: يُلحم الجائز بها فتعمل العقدة كقطعة واحدة. وإن لم توجد، تُثبَّت صفيحة بمسامير في حرف البلاطة — حلّ صالح، لكنه يحتاج بلاطة بسُمك معقول وإصابة دقيقة بين حديد التسليح.

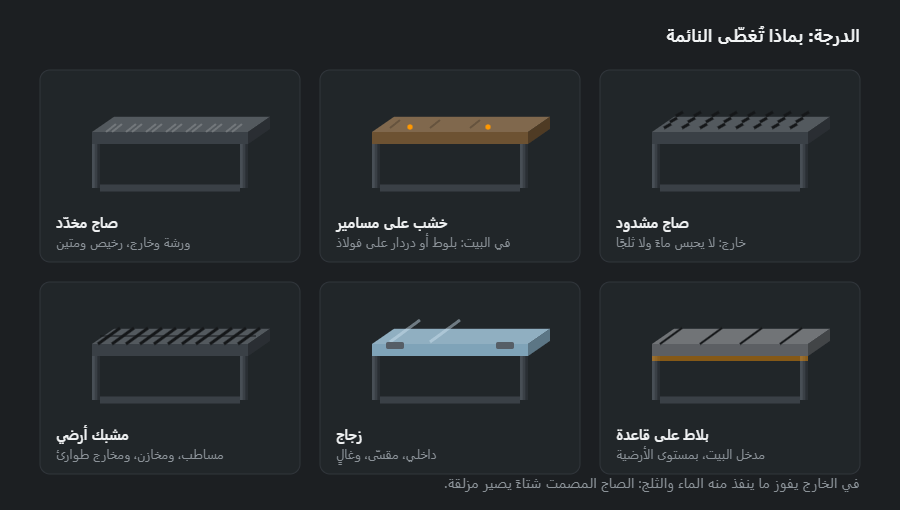

بماذا تُغطّى النائمة

نزّل الرسم: SVG · PNG

في البيت يوضع على الهيكل الفولاذي في الغالب خشب على مسامير: بلوط أو دردار بسُمك 40 mm. والبلاط على قاعدة مكانه حيث يلتقي السلّم بأرضية الطابق الأرضي ولا ينبغي أن يختلف عنها. والزجاج حلّ داخلي، غالٍ ويحتاج تقسية.

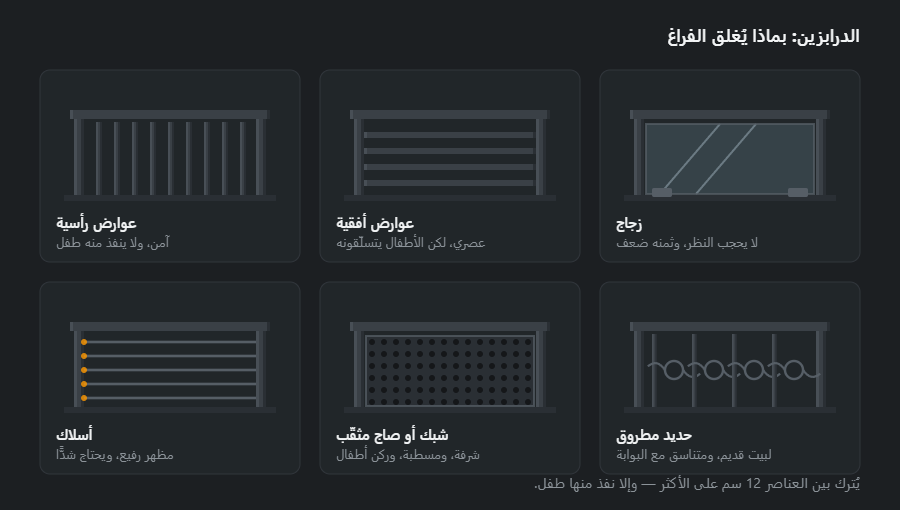

بماذا يُغلق الفراغ

نزّل الرسم: SVG · PNG

العوارض الرأسية أكثرها أمانًا: لا شيء يُتسلَّق عليه، والفراغ سهل الضبط. والأفقية تبدو أحدث، لكنها في بيت فيه أطفال صغار تتحوّل إلى سُلّم إلى الأعلى. والزجاج لا يحجب النظر ويكلّف الضعف؛ والأسلاك تعطي خطًّا رفيعًا لكنها تحتاج شدًّا وضبطًا دوريًّا.

مفردات الدرج: القلبة والكسورة والبسطة

على رسم الورشة وفي العرض يجب أن تعني الكلمات نفسها الشيء نفسه — وإلا عدّ الزبون «الدرج» وعدّت الورشة القلبات والبسطات كلًّا على حدة.

• القلبة — الجزء المائل من الدرج: سلسلة متّصلة من الدرجات بين مستويين، من الأرضية إلى البسطة مثلًا.
• البسطة — سطح مستوٍ بين القلبات؛ عليه يغيّر الدرج اتجاهه بـ90 أو 180°.
• الكسورة — الكمرة المائلة الحاملة للقلبة؛ الدرجات فوقها أو بين كسورتين.
• النائمة والقائمة — الجزء الأفقي والرأسي من الدرجة؛ مقاساتهما (هنا 29 و17 cm) تحدّد الهندسة كلها.
• الدرابزين والمَمسك — الحماية الجانبية والقضيب الذي تمسكه اليد؛ والحشوة قضبان رأسية أو عوارض أو زجاج أو كابلات.

أيّ المقاطع ولماذا

الكسورة تعمل على الانحناء بطولها كله — وهي التي تقرّر إن كانت القلبة «تهتزّ» تحت القدم. لقلبة بارتفاع طابق يُؤخذ مقطع U أو أنبوب مستطيل على حرفه:

• UPN 120 — 13.4 kg/m، وUPN 140 — 16 kg/m، وUPN 160 — 18.8 kg/m: الجذع المفتوح يستقبل كوابيل الدرجات والمسامير من دون ثقب أنبوب؛
• أنبوب ⁦100×50×4⁩ — 8.59 kg/m: خطّ أنظف، لكن كل ثقب وكل كابول موضع يدخل منه الماء؛
• زاوية L 50×50×5 — 3.77 kg/m: إطار الدرجة الذي يُوضع فيه الخشب أو الصاج أو الشبك؛
• أنبوب ⁦42.4×3.2⁩ — 3.09 kg/m: ممسك تحيط به الكفّ.

النائمة من صاج مصمت ثقيلة: صاج 4 mm يزن 31.4 kg/m². الجداول كاملة في وزن مقاطع U ووزن الزوايا والمقاطع المجوّفة.

الوصلات واللحام

أكثر لحامات الدرج تصل إطارات الدرجات بالكسورة — في قلبة من نحو خمس عشرة درجة تكون بالعشرات، كلها متماثلة، ولذلك يستحقّ الأمر قالبًا. سُمك اللحام يحدّه الجزء الأرقّ: زاوية 5 mm على جذع UPN 140 (7 mm) تعطي حدًّا أعلى ⁦0.7·5 = 3.5 mm⁩، فلحام a3 — ضلعه ⁦z ≈ 4.2⁩ mm — يقع في المجال المعقول. المتر منه 0.078 kg من معدن اللحام؛ والمجال والتحويل في حاسبة لحام الزاوية.

• نقطة التثبيت ليست لحامًا — لا يعدّ EN 1993-1-8 حاملًا لحامًا أقصر من 30 mm (أو ⁦6·a⁩ إن كان أكبر). الدرجة «الممسوكة» بنقطتين تصمد حتى يقفز عليها أحد.
• الوصلة العليا تعمل على الاقتلاع — تُلحم الكسورة بلوح مصبوب في البلاطة بلحام متّصل على جانبي الجذع، ولا تُعلَّق على مسمار واحد.
• اللحام بالتناوب — الكسورة اليسرى ثم اليمنى: سلسلة لحامات في جهة واحدة تلوي القلبة، والكسورة الملتوية لا تُقوَّم من دون قطع.

ترتيب التصنيع والتركيب

1. القياس — الارتفاع من الأرضية النهائية إلى الأرضية النهائية، وعرض الفتحة في البلاطة، وسُمك البلاطة عند المسامير.
2. الهندسة — عدد الدرجات، والقائمة الفعلية، وطول الكسورة؛ وهذا ما تحسبه حاسبة الدرج المعدني.
3. خطة القصّ والقصّ — الكسورتان مع القطع العلوي والسفلي، وإطارات الدرجات، وألواح الوصل.
4. اللحام في قالب — الكسورتان مثبّتتان بنقاط على الطاولة، مع فحص الأقطار والتوازي، ثم إطارات الدرجات بالتناوب.
5. التركيب التجريبي — في الورشة أو في الموقع قبل الطلاء: التصحيح بعد الدهان يعني جلخًا ودهانًا من جديد.
6. الطلاء — في البيت دهان، وفي الخارج جلفنة بالغمس الساخن.
7. التركيب — الوصلة العليا أولًا، ثم السفلى، وضبط مستوى الدرجات، وفي الآخر ألواح الدوس والدرابزين. يُثبَّت الدرابزين في الكسورة لا في النائمة الخشبية.

الحماية من التآكل

الدرج الداخلي يكفيه أساس ودهان: في مكان جافّ يعمل الطلاء في ظروف لطيفة، و⁦3–5⁩ سنوات حتى أول صدأ للأساس مع المينا هي قيمة المعدن في الهواء الطلق. أما الدرج الخارجي فجلفنة بالغمس الساخن (أكثر من 25 سنة) أو زنك مع بوليمر (أكثر من 30)، لأن الماء وملح الثلج يبقيان في كل وصلة درجة. والكسورة من أنبوب ذاهبة إلى الجلفنة تحتاج ثقوب تهوية في كل جزء مغلق؛ ومقطع U لا يعرف هذه المشكلة.

أخطاء شائعة

• القياس من البلاطة الخام — طبقة التسوية تأخذ حتى 8 cm، فتخرج الدرجة الأولى أو الأخيرة مختلفة عن الباقي.
• قوائم غير متساوية — فرق أكثر من 5 mm في القلبة عيب: على تلك الدرجة يتعثّر الناس.
• فتحات درابزين أكبر من 12 cm — يمرّ منها طفل؛ وكذلك الفرجة تحت العارضة السفلى.
• صاج مضلّع في الخارج — حلبة جليد في الشتاء؛ في الخارج شبك أو صاج ممدّد.
• مسامير في حافة بلاطة رقيقة — الوصلة العليا تقتلع الخرسانة؛ تلزم بلاطة بسُمك عادي أو لوح مصبوب مسبقًا.

كيف تُحسب المواد: مثال قلبة

قلبة مستقيمة بارتفاع 2.72 m: 16 قائمة بارتفاع 17 cm، و15 نائمة بعمق 29 cm، وعرض 0.9 m. المسقط الأفقي للقلبة ⁦15 · 0.29 = 4.35 m⁩، فطول الكسورة نحو 5.13 m — وفي القائمة 5.2 m مع زيادة للقطع. درابزين في جهة واحدة، وقضبان كل 14 cm تقريبًا (فتحة حتى 12 cm). هذا مثال لحساب الكتلة لا مشروع: مقطع الكسورة للحمل يختاره المهندس.

يخرج 374 kg من الفولاذ صافيًا و393 kg مع الزيادة — من دون ألواح الدوس. ألواح دوس من صاج 4 mm (⁦15 × 0.9 × 0.29 ≈ 3.9 m⁩²) تضيف نحو 122 kg. وتعيد حاسبة قائمة المواد حساب القائمة بمقاساتك. إطارات الدرجات 30 قطعة بطول 0.9 m و30 بطول 0.29 m؛ وفي خطة القصّ تخرج 7 قضبان بطول 6 m، لأن القطع القصيرة تملأ أطراف القضبان بعد الطويلة.

ماذا بعد

السلّم الخارجي منتج آخر: جلفنة، ودرجات مائلة بعيدًا عن الباب، ومشبك أرضي. والمظلة فوقه في مظلات المدخل. وإن لزمت أيضًا سلالم فنية بمساطب، فانظر الشبكات والأبواب والفتحات: المشبك هو نفسه. السعر والمواعيد في كيف تُطلب.

الكاتب: Dmitry Frolov, لحّام ومصنّع هياكل معدنية آخر تحديث: 28 سبتمبر 2026
