Лестницы и перила
Металлическая лестница собирается из четырёх решений: на чём держатся ступени, чем она крепится к перекрытию, чем зашита проступь и чем закрыт просвет перил. Каждое решается отдельно, и каждое можно испортить независимо от остальных.

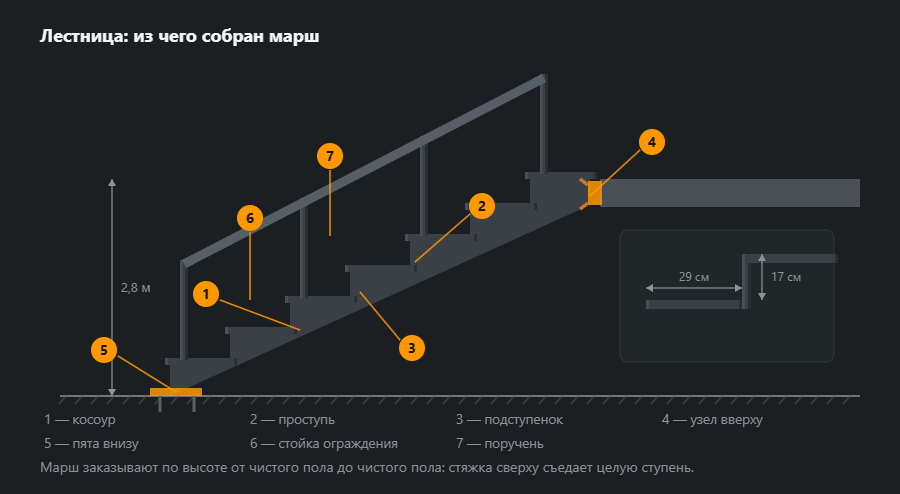

Марш целиком
Несущая часть марша — косоур, чаще всего в виде «пилы»: к наклонной балке приварены треугольные площадки, на которые ложатся ступени. Сверху марш опирается на закладную деталь в торце перекрытия, снизу — на пяту, прикрученную анкерами к полу.
Высоту марша считают от чистого пола до чистого пола. Это единственный размер, который нельзя уточнить потом: если сверху ляжет стяжка, все ступени уже сварены, и лишние сантиметры придётся отдавать первой ступени — она станет заметно ниже остальных.

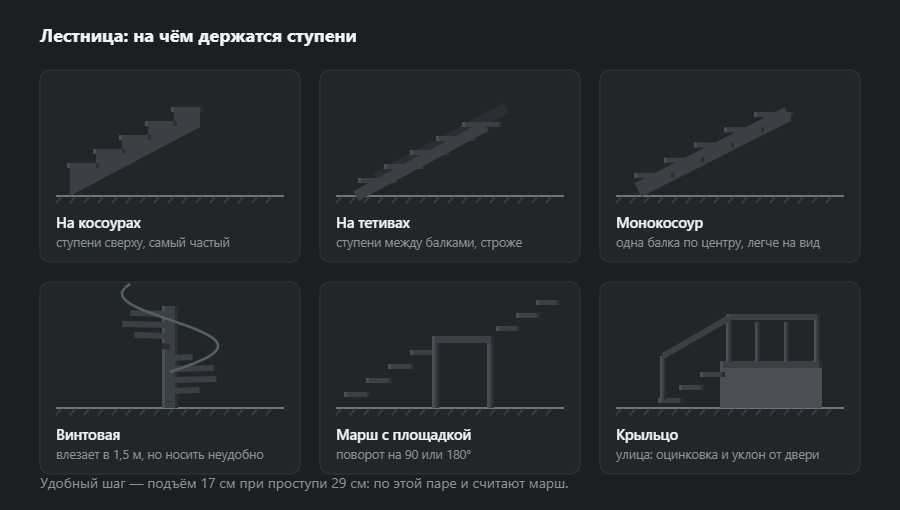

На чём держатся ступени
- На косоурах — ступени сверху, самый частый и самый простой в изготовлении вариант.
- На тетивах — ступени между балками; выглядит строже, но марш становится шире на две толщины балки.
- Монокосоур — одна балка по центру; легче на вид, дороже в узлах.
- Винтовая — влезает в 1,5 м, но по ней неудобно носить вещи; как единственную лестницу в доме её не берут.
- Марш с площадкой — когда нужен поворот на 90 или 180° и высота этажа не даёт уложиться в один пролёт.

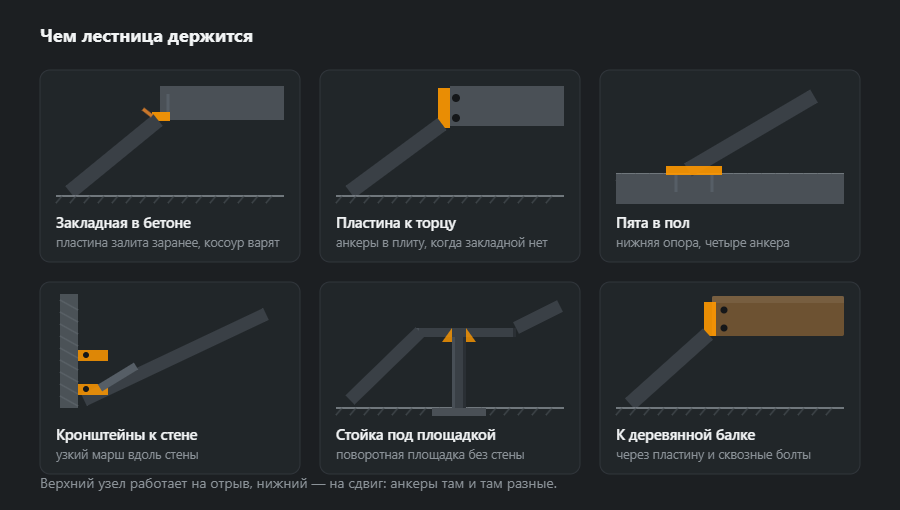

Чем лестница держится
Верхний и нижний узлы работают по-разному: верхний на отрыв, нижний на сдвиг. Поэтому и анкеры там разные, и ошибка в верхнем узле опаснее.
Идеальный вариант — закладная пластина, залитая в перекрытие заранее: косоур приваривают к ней, и узел работает как единое целое. Если закладной нет, пластину крепят анкерами к торцу плиты — это рабочее решение, но требует плиты нормальной толщины и точного попадания между арматурой.

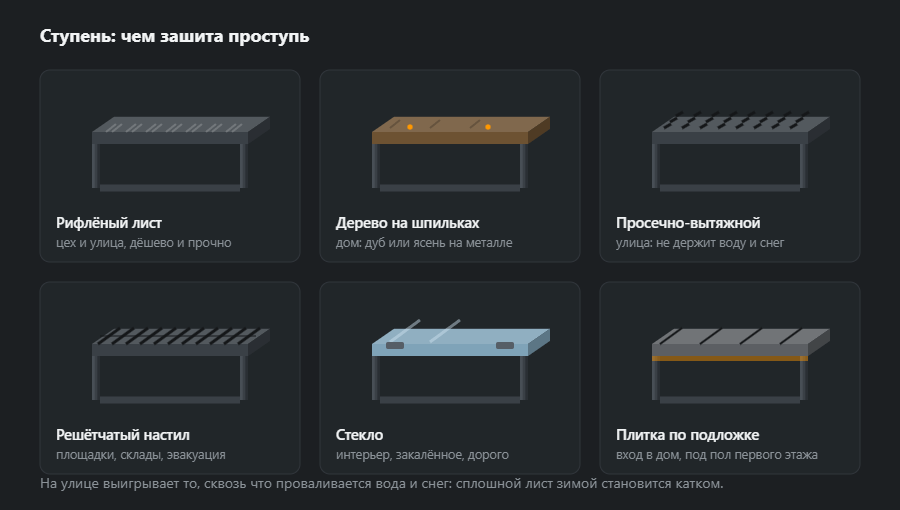

Чем зашита проступь
В доме на металлический каркас чаще всего кладут дерево на шпильках: дуб или ясень, толщиной 40 мм. Плитка по подложке нужна там, где лестница переходит в пол первого этажа и не должна отличаться от него. Стекло — решение для интерьера, дорогое и требующее закалки.

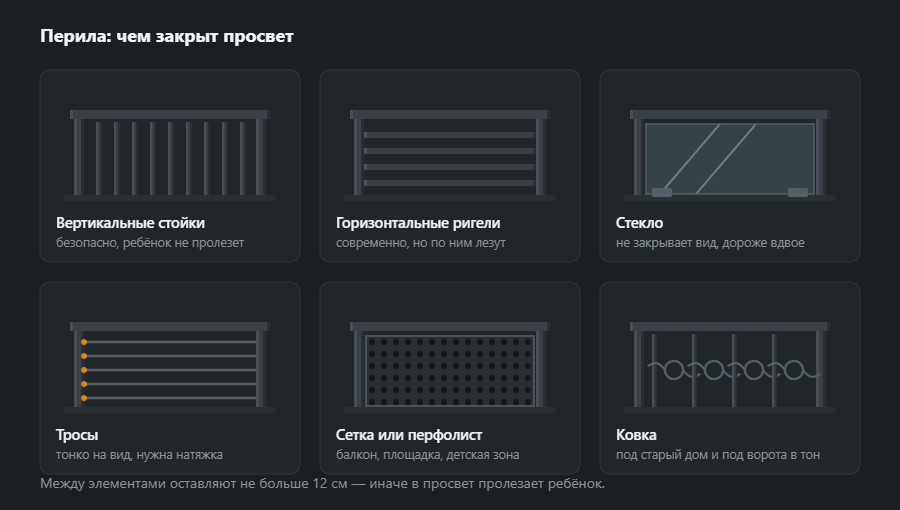

Чем закрыт просвет
Вертикальные стойки — самый безопасный вариант: по ним не залезть, и просвет легко выдержать. Горизонтальные ригели выглядят современнее, но в доме с маленькими детьми превращаются в лестницу на второй ярус. Стекло не закрывает вид и стоит вдвое дороже; тросы дают тонкую линию, но требуют натяжения и периодической подтяжки.
Словарь лестницы: марш, косоур, площадка
В цеховом чертеже и в смете одни и те же слова должны значить одно и то же — иначе заказчик считает «лестницу», а цех отдельно марши и площадки.
- Марш — наклонная часть лестницы: непрерывный ряд ступеней между двумя уровнями, например от пола до площадки.
- Площадка — ровная плита между маршами; на ней лестница поворачивает на 90 или 180°.
- Косоур — наклонная несущая балка марша, на которой или между которыми лежат ступени (во втором случае её часто называют тетивой).
- Проступь и подступенок — горизонтальная и вертикальная часть ступени; их размеры (здесь 29 и 17 см) задают всю геометрию.
- Ограждение и поручень — боковая защита и то, за что держится рука; заполнение ограждения — балясины, ригели, стекло или тросы.
Из каких профилей и почему
Косоур работает на изгиб по всей длине — именно он решает, будет ли марш «пружинить» под ногой. На марш на этаж берут швеллер или прямоугольную трубу, поставленную на ребро:
- UPN 120 — 13,4 кг/м, UPN 140 — 16 кг/м, UPN 160 — 18,8 кг/м: открытая стенка принимает полки ступеней и анкеры без сверления трубы;
- труба 100×50×4 — 8,59 кг/м: чище линия, но каждое отверстие и каждая полка — место, через которое вода попадает внутрь;
- уголок L 50×50×5 — 3,77 кг/м: рамка ступени, в которую кладут дерево, лист или решётку;
- труба 42,4×3,2 — 3,09 кг/м: поручень, который охватывает ладонь.
Проступь из цельного листа тяжёлая: лист 4 мм весит 31,4 кг/м². Полные таблицы — масса швеллера, масса уголка и профильная труба.
Узлы и швы
Больше всего швов на лестнице — соединения рамок ступеней с косоуром: на марше в полтора десятка ступеней их десятки, все одинаковые, поэтому окупается кондуктор. Толщину шва ограничивает более тонкий элемент: уголок 5 мм к стенке UPN 140 (7 мм) даёт верхнюю границу 0,7·5 = 3,5 мм, так что шов a3 — катет z ≈ 4,2 мм — укладывается в разумный диапазон. Метр такого шва — 0,078 кг наплавки; диапазон и пересчёт покажет калькулятор углового шва.
- Прихватка — не шов — участок короче 30 мм (или 6·a, если это больше) EN 1993-1-8 несущим не считает. Ступень, «схваченная» двумя точками, держит, пока по ней никто не прыгает.
- Верхний узел работает на вырыв — косоур приваривают к закладной пластине в перекрытии сплошным швом с обеих сторон стенки, а не прикручивают на один анкер.
- Варить поочерёдно — то левый, то правый косоур: серия швов с одной стороны закручивает марш, а кривой косоур без разрезки не выправить.
Порядок изготовления и монтажа
- Замер — высота от чистого пола до чистого пола, ширина проёма в перекрытии, толщина плиты в месте анкеров.
- Геометрия — число ступеней, фактический подступенок, длина косоура; это считает калькулятор металлической лестницы.
- Раскрой и резка — косоуры с подрезкой вверху и внизу, рамки ступеней, косынки.
- Сварка в кондукторе — оба косоура прихвачены на плите, проверены диагонали и параллельность, затем рамки ступеней поочерёдно.
- Пробная установка — в цеху или сразу на месте до покрытия: исправление после покраски — это зачистка и покраска заново.
- Покрытие — в доме краска, снаружи горячий цинк.
- Монтаж — сначала верхний узел, потом нижний, выверка ступеней, в конце проступи и ограждение. Ограждение крепят к косоуру, а не к деревянной проступи.
Защита от коррозии
Внутреннюю лестницу достаточно загрунтовать и покрасить: в сухом помещении покрытие работает в мягких условиях, а 3–5 лет до первой ржавчины у грунта с эмалью — это результат для металла на улице. Уличная лестница — горячий цинк (25+ лет) или цинк с полимером (30+), потому что вода и соль со снега сидят в каждом узле ступени. Косоуру из трубы под цинкование нужны отверстия для выхода воздуха в каждом замкнутом участке; у швеллера этой проблемы нет.
Типичные ошибки
- Замер от черновой плиты — стяжка забирает до 8 см, и первая или последняя ступень выходит не такой, как остальные.
- Неравные подступенки — разброс больше 5 мм в марше — это брак: на такой ступени спотыкаются.
- Просвет ограждения больше 12 см — пролезет ребёнок; то же касается щели под нижним ригелем.
- Рифлёный лист на улице — зимой каток; снаружи решётка или просечно-вытяжной лист.
- Анкеры в торец тонкой плиты — верхний узел вырывает бетон; нужна плита нормальной толщины или закладная, забетонированная заранее.
Как посчитать материалы: пример марша
Прямой марш на 2,72 м: 16 подступенков по 17 см, 15 проступей по 29 см, ширина 0,9 м. Горизонтальная проекция марша — 15 · 0,29 = 4,35 м, значит, косоур около 5,13 м — в ведомости 5,2 м с запасом на подрезку. Ограждение с одной стороны, балясины примерно через 14 см (просвет до 12 см). Это пример подсчёта массы, а не проект: профиль косоура под нагрузку подбирает конструктор.
| Элемент | Профиль | Длина, м | Шт. | кг/м | кг |
|---|---|---|---|---|---|
| Косоур | UPN 140 | 5,20 | 2 | 16 | 166,4 |
| Рамка ступени | L 50×50×5 | 2,38 | 15 | 3,77 | 134,6 |
| Стойка ограждения | 40×40×3 | 1,00 | 8 | 3,30 | 26,4 |
| Поручень | 42,4×3,2 | 5,30 | 1 | 3,09 | 16,4 |
| Балясина | 20×20×2 | 0,90 | 32 | 1,05 | 30,2 |
| Итого | 374,0 | ||||
| С запасом 5 % | 393 | ||||
Стали 374 кг чистого веса и 393 кг с запасом — без проступей. Проступи из листа 4 мм (15 × 0,9 × 0,29 ≈ 3,9 м²) добавили бы около 122 кг. Ведомость со своими размерами пересчитает калькулятор ведомости материалов. Рамки ступеней — это 30 отрезков по 0,9 м и 30 по 0,29 м; в карте раскроя они дают 7 хлыстов по 6 м, потому что короткие отрезки заполняют концы хлыстов после длинных.
Что дальше
Уличная лестница — это уже другое изделие: там оцинковка, уклон ступеней от двери и решётчатый настил. Козырёк над ней описан в статье козырьки над входом. Если нужны ещё и технические лестницы с площадками, смотрите решётки, двери и люки: настил там тот же. Цена и сроки — в статье как заказывают.
Частые вопросы
Какая ступень считается удобной?
Подъём 17 см при проступи 29 см. Правило проверки простое: две высоты подъёма плюс проступь должны давать 60–65 см — это длина шага. Если подъём растёт, проступь обязана уменьшаться, иначе по лестнице неудобно идти вниз.
От какой высоты заказывают марш?
От чистого пола до чистого пола, а не от плиты до плиты. Стяжка и покрытие сверху съедают до 8 см — это половина ступени, и марш, посчитанный по черновому уровню, окажется с разной первой и последней ступенью.
Какой просвет допустим в перилах?
Не больше 12 см между элементами. Это тот размер, через который не пролезает ребёнок. Из-за него же горизонтальные ригели в доме с детьми ставят с осторожностью: они безопасны по просвету, но по ним удобно лезть вверх.
Чем зашить ступень на улице?
Тем, сквозь что проваливаются вода и снег: просечно-вытяжным листом или решётчатым настилом. Сплошной рифлёный лист зимой превращается в каток, потому что вода на нём замерзает и остаётся.
Из какого профиля делают косоур металлической лестницы?
На марш на этаж чаще всего из швеллера UPN 120–160 (UPN 140 весит 16,0 кг/м) или из прямоугольной трубы 100×50. К открытой стенке швеллера легко приварить кронштейны ступеней и анкеры, не сверля замкнутый профиль. На крыльцо в несколько ступеней хватает трубы 60×40. Сечение косоура под конкретную нагрузку и пролёт подбирает конструктор.
Сколько весит марш металлической лестницы?
Марш на 2,72 м высоты (16 подступенков по 17 см), ширина 0,9 м, косоуры UPN 140, рамки ступеней из уголка и ограждение с балясинами — в примере на этой странице около 370 кг стали без проступей. Проступи из листа 4 мм добавили бы ещё около 120 кг — поэтому чаще кладут дерево или решётку.
Чем марш отличается от площадки?
Марш — наклонная часть лестницы с непрерывным рядом ступеней между двумя уровнями. Площадка — ровная плита между двумя маршами: на ней отдыхают и меняют направление на 90 или 180°. Косоур — несущая балка марша, проступь — горизонтальная часть ступени, подступенок — вертикальная.
