Козырьки над входом
Козырёк — самое маленькое изделие в разделе и самое частое по обращениям. Ошибок в нём ровно две: слишком короткий вылет и крепёж, подобранный без оглядки на стену.
Чем козырёк держится за стену

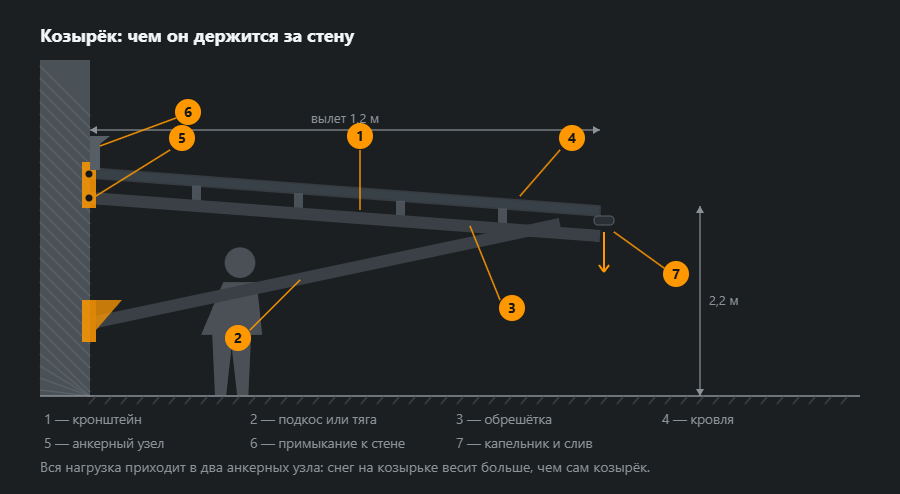

Конструктивно козырёк — это консоль. Кронштейн упирается в стену в двух точках, подкос или тяга переносит нагрузку выше, обрешётка держит кровлю, а по нижнему краю идёт капельник с водоотводом. Всё, что падает на козырёк, в итоге приходит в анкерные узлы.
Отсюда правило, которое экономит переделки: сначала выясняют, из чего стена, и только потом рисуют козырёк. Газобетон и пустотелый блок не держат распорный анкер вообще — там работает химия с сетчатой гильзой, и узел получается крупнее, чем на бетоне.

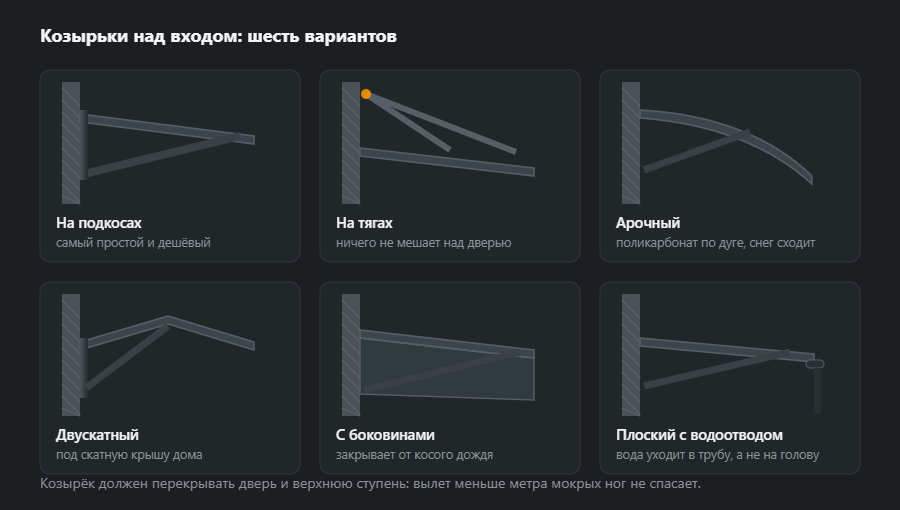

Шесть вариантов
- На подкосах — самый простой и дешёвый; подкос уходит вниз и упирается в стену под дверью.
- На тягах — нагрузка уходит вверх, над дверью ничего не мешает; узел в стене работает на отрыв.
- Арочный — поликарбонат по дуге, снег сходит сам.
- Двускатный — под скатную крышу дома, когда козырёк не должен спорить с ней формой.
- С боковинами — закрывает от косого дождя; нужен там, где вход не защищён стенами.
- Плоский с водоотводом — вода уходит в трубу, а не льётся на голову выходящему.
Куда девается вода
Самый частый недостаток готовых козырьков — вода стекает по переднему краю ровно туда, где стоит человек. Лечится это капельником и жёлобом: капельник отрывает каплю от кромки, жёлоб собирает воду и уводит её в трубу вбок. На плоском козырьке без водоотвода зимой намерзает наледь по всему краю и однажды сходит целиком.
Из каких профилей и почему
Козырёк лёгкий, но работает как консоль: весь вес снега уходит в две пластины у стены. Поэтому экономят на обрешётке, а не на консолях и узлах. Типичный набор:
- горизонтальная консоль — труба 60×40×4, 5,45 кг/м (при стенке 3 мм — 4,25 кг/м);
- подкос или тяга и передний пояс — труба 40×40×3, 3,30 кг/м;
- обрешётка под профлист или поликарбонат — труба 40×20×2, 1,68 кг/м;
- стеновая пластина — лист 8 мм, 62,8 кг/м², с отверстиями под анкеры.
Труба вместо уголка — не эстетика: у замкнутого профиля нет полки, на которой собираются вода и листья, и он жёсткий в обе стороны, так что козырёк не «гуляет» вбок. Стеновая пластина шире консоли, потому что именно она распределяет усилие на анкеры: два анкера с вертикальным разносом работают лучше, чем один мощный. Массы других сечений — в калькуляторе профильной трубы.
Узлы и швы
Главный узел — консоль, приваренная к стеновой пластине: он работает на изгиб и несёт снег. При стенке 4 мм правило 0,7·t даёт 2,8 мм, а самый маленький несущий шов по EN 1993-1-8 — a3 (катет z ≈ 4,2 мм), поэтому консоль приваривают к пластине швом a3 по всему периметру, а если нужно прочнее, ставят ребро под консолью. Метр такого шва — 0,078 кг наплавки; диапазоны пересчитает калькулятор углового шва.
- Обе консоли на одном кондукторе — разница в несколько миллиметров в угле подкоса даёт перекошенный козырёк, и на фоне двери это видно сразу.
- Обрешётку варить герметично сверху — прерывистый шов оставляет щели, где стоит вода; на ненесущей обрешётке важна герметичность, а не толщина.
- Концы труб заглушить — открытая труба у стены — это бачок для воды и гнездо для ос.
Порядок изготовления и монтажа
- Осмотр стены — из чего она (бетон, полнотелый кирпич, пустотный блок, газобетон), где идёт утеплитель и есть ли над дверью армопояс.
- Эскиз — вылет не меньше 1,2 м, ширина проёма плюс 25–30 см с каждой стороны, уклон от стены.
- Изготовление — резка, сварка консолей парами в кондукторе, пластины с отверстиями, обрешётка.
- Покрытие — в цеху, до монтажа.
- Монтаж — отверстия по шаблону пластины, анкеры под материал стены, консоли, выверка, обрешётка, кровля.
- Вода — капельник, желобок и герметизация примыкания козырька к стене.
На утеплённой стене пластина не должна висеть на пенопласте: анкер обязан доходить до кладки, а под пластиной нужна жёсткая проставка, иначе козырёк со временем проседает вместе с придавленным утеплителем.
Защита от коррозии
Козырёк стоит под дождём, а зимой ещё и в соли с обуви, и к его задней части у стены потом трудно подобраться. Поэтому чаще выбирают горячий цинк (25+ лет до первой ржавчины) или цинк с полимером, если козырёк должен быть цветным (30+). Грунт с эмалью (3–5 лет) — это покраска раз в несколько сезонов, да ещё со стремянки над дверью. Консолям из трубы под цинкование нужны отверстия для выхода воздуха — наглухо заваренная труба в ванне может лопнуть.
Типичные ошибки
- Вылет меньше метра — козырёк закрывает дверь, но не верхнюю ступень.
- Распорный анкер в газобетоне или пустотном блоке — не держит; там только химия с сетчатой гильзой или спиральный дюбель.
- Уклон к стене — вода уходит под пластину и по фасаду; уклон всегда от стены, к желобку.
- Нет капельника — капля возвращается под кромку и капает на входящего.
- Поликарбонат перевёрнут UV-слоем внутрь — желтеет так же быстро, как дешёвый.
Как посчитать материалы: пример козырька 1,2×1,5 м
Козырёк на консолях с подкосами: вылет 1,2 м, ширина 1,5 м, две консоли, два подкоса примерно по 0,9 м, передний пояс и четыре бруска обрешётки. Это пример подсчёта массы, а не проект анкерного узла.
| Элемент | Профиль | Длина, м | Шт. | кг/м | кг |
|---|---|---|---|---|---|
| Консоль | 60×40×4 | 1,20 | 2 | 5,45 | 13,1 |
| Подкос | 40×40×3 | 0,90 | 2 | 3,30 | 5,9 |
| Передний пояс | 40×40×3 | 1,50 | 1 | 3,30 | 4,9 |
| Обрешётка | 40×20×2 | 1,50 | 4 | 1,68 | 10,1 |
| Итого | 34,1 | ||||
| С запасом 5 % | 36 | ||||
Стали 34 кг чистого веса и 36 кг с запасом; две стеновые пластины 150×250 мм из листа 8 мм добавляют около 5 кг. Снег на этом козырьке при варшавских 0,9 кПа — около 160 кг, в несколько раз больше всей стали, и анкеры определяет он, а не масса козырька. Ведомость со своими размерами пересчитает калькулятор ведомости материалов, а готовую схему с чертежом и списком резки даст калькулятор козырька над входом.
Что дальше
Если козырёк вырастает до размера, под которым паркуются, — это уже навес, и опоры там идут в грунт, а не в стену. Крыльцо под козырьком описано в статье лестницы и перила. Подбор крепежа по основанию и сроки службы покрытий — в статье как заказывают.
Частые вопросы
Какой вылет нужен козырьку?
Не меньше метра, а лучше 1,2 м. Козырёк должен перекрывать не только дверь, но и верхнюю ступень — иначе человек стоит под ним и всё равно мокнет, пока ищет ключи. По ширине берут проём двери плюс 25–30 см с каждой стороны.
Выдержит ли стена?
Зависит от стены, а не от козырька. В бетон и полнотелый кирпич идут распорные и клиновые анкеры, в пустотелый блок и газобетон — только химический анкер с сетчатой гильзой или спиральный дюбель. Один и тот же козырёк на бетоне и на газобетоне держится по-разному.
Сколько весит снег на козырьке?
При варшавских 0,9 кПа на козырьке 1,2×1,5 м набирается около 160 кг — больше, чем весит сам козырёк. Вся эта нагрузка приходит в два анкерных узла, поэтому их и считают, а не подбирают на глаз.
Поликарбонат желтеет?
Тот, что без защитного слоя от ультрафиолета, — да, за три-четыре сезона. Лист с UV-слоем маркируется, и класть его надо этой стороной наружу: перевёрнутый лист стареет так же быстро, как дешёвый.
Из какого профиля сделать козырёк над дверью?
Консоли — из прямоугольной трубы 60×40 (при стенке 4 мм 5,45 кг/м), подкосы и рама — из 40×40×3, обрешётка под кровлю — из 40×20×2. Замкнутые профили жёсткие в обе стороны, и их легко защитить от ржавчины. Сечение подбирают не по массе козырька, а по снегу и по тому, что выдержит стена: вся нагрузка уходит в два анкерных узла.
Сколько весит стальной козырёк 1,2×1,5 м?
Одна сталь в примере на этой странице — две консоли, два подкоса, передний пояс и четыре бруска обрешётки — около 34 кг, с запасом на рез около 36 кг, плюс две стеновые пластины и кровля. Снег при варшавских 0,9 кПа на той же площади весит около 160 кг, то есть в несколько раз больше конструкции, — именно он решает, какие нужны анкеры.
