Marquesinas de entrada
La marquesina es el producto más pequeño de esta sección y el que más se consulta. Los errores posibles son exactamente dos: vuelo corto y anclajes elegidos sin mirar el muro.

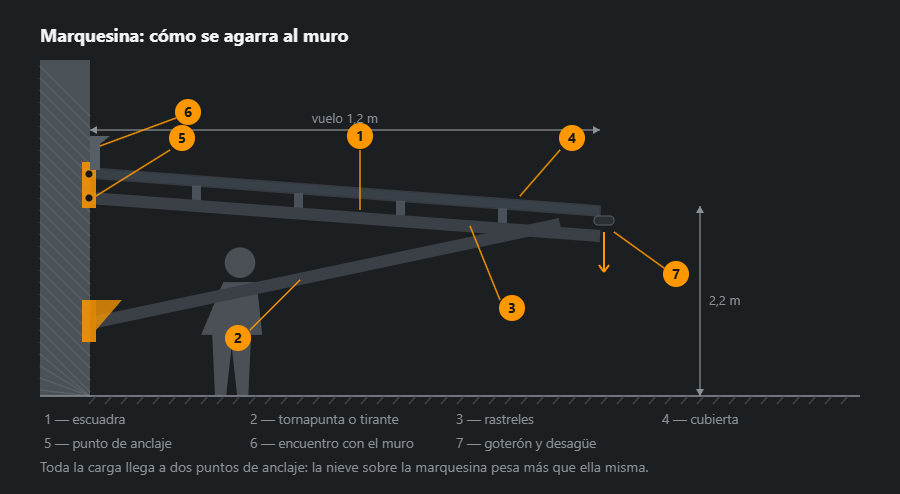

Cómo se agarra al muro
Estructuralmente una marquesina es un voladizo. La escuadra apoya en el muro en dos puntos, una tornapunta o un tirante lleva la carga más arriba, los rastreles sostienen la cubierta y por el borde inferior corre un goterón con desagüe. Todo lo que cae sobre ella termina en los puntos de anclaje.
De ahí una regla que ahorra repasos: primero se averigua de qué es el muro y solo después se dibuja la marquesina. El hormigón celular y el bloque hueco no sujetan un anclaje de expansión en absoluto; allí trabaja la química con tamiz, y el nudo sale mayor que sobre hormigón.

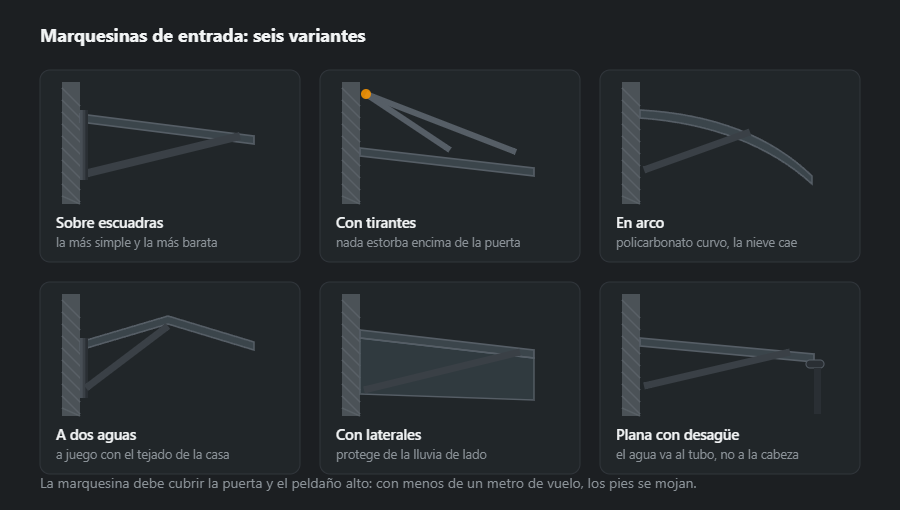

Seis variantes
- Sobre escuadras — la más simple y barata; la tornapunta baja y apoya en el muro bajo la puerta.
- Con tirantes — la carga sube, encima de la puerta no estorba nada; el nudo del muro trabaja a tracción.
- En arco — policarbonato curvado y la nieve cae sola.
- A dos aguas — a juego con un tejado inclinado, cuando la marquesina no debe discutir con él.
- Con laterales — protege de la lluvia de costado; hace falta donde la entrada no está resguardada por muros.
- Plana con desagüe — el agua va a una bajante y no sobre quien sale.
Adónde va el agua
El defecto más común de las marquesinas prefabricadas es que el agua cae por el borde delantero justo donde se pone una persona. Lo curan un goterón y un canalón: el goterón desprende la gota del canto y el canalón recoge el agua y la lleva de lado por un tubo. En una marquesina plana sin desagüe el hielo crece en invierno por todo el borde y un día cae entero.
Qué perfiles y por qué
La marquesina es ligera, pero trabaja como un voladizo: todo el peso de la nieve va a dos placas junto al muro. Por eso se ahorra en los rastreles, no en las ménsulas ni en las uniones. Un juego típico:
- ménsula horizontal — tubo 60×40×4, 5,45 kg/m (con pared de 3 mm, 4,25 kg/m);
- tornapunta o tirante y frente — tubo 40×40×3, 3,30 kg/m;
- rastreles para chapa o policarbonato — tubo 40×20×2, 1,68 kg/m;
- placa de muro — chapa de 8 mm, 62,8 kg/m², taladrada para los anclajes.
Tubo en vez de angular no es estética: el perfil hueco no tiene ala donde se quede el agua y las hojas, y es rígido en las dos direcciones, así que la marquesina no «baila» de lado. La placa de muro es más ancha que la ménsula porque reparte la fuerza entre los anclajes: dos anclajes separados en vertical trabajan mejor que uno más grueso. Pesos de otras secciones en la calculadora de tubos y perfiles huecos.
Uniones y soldaduras
La unión clave es la ménsula soldada a la placa de muro: trabaja a flexión y lleva la nieve. Con pared de 4 mm la regla 0,7·t da 2,8 mm, mientras que el cordón resistente más pequeño según EN 1993-1-8 es a3 (cateto z ≈ 4,2 mm); por eso la ménsula se suelda a la placa con a3 en todo el perímetro, y si hace falta más se pone un rigidizador debajo. Un metro de ese cordón son 0,078 kg de aporte; los rangos los recalcula la calculadora del cordón en ángulo.
- Las dos ménsulas en la misma plantilla — unos milímetros de diferencia en el ángulo del tornapunta dan una marquesina torcida que se ve enseguida contra la puerta.
- Rastreles soldados estancos por arriba — un cordón discontinuo deja rendijas donde se queda el agua; en rastreles no resistentes importa la estanqueidad, no el tamaño.
- Extremos de tubo tapados — un tubo abierto junto al muro es un depósito de agua y un nido de avispas.
Orden de fabricación y montaje
- Revisar el muro — de qué es (hormigón, ladrillo macizo, bloque hueco, hormigón celular), por dónde va el aislamiento y si hay zuncho sobre la puerta.
- Croquis — vuelo de al menos 1,2 m, hueco de la puerta más 25–30 cm por lado, pendiente hacia fuera del muro.
- Fabricación — corte, ménsulas soldadas por parejas en plantilla, placas taladradas, rastreles.
- Protección — en taller, antes del montaje.
- Montaje — taladros según la plantilla de la placa, anclajes adecuados al muro, ménsulas, nivelado, rastreles, cubierta.
- Agua — goterón, canalón y sellado de la junta con el muro.
En un muro con aislamiento exterior la placa no puede colgar del poliestireno: el anclaje tiene que llegar a la fábrica y bajo la placa hace falta un separador rígido; si no, la marquesina baja con el tiempo junto con el aislamiento aplastado.
Protección contra la corrosión
La marquesina está bajo la lluvia y en invierno con la sal de los zapatos, y a su parte trasera, junto al muro, luego cuesta llegar. Por eso se elige casi siempre galvanizado en caliente (más de 25 años hasta el primer óxido) o zinc con polímero si tiene que llevar color (más de 30). Imprimación y esmalte (3–5 años) significa repintar cada pocas temporadas, y desde una escalera sobre la puerta. Las ménsulas de tubo que van a galvanizar necesitan agujeros de venteo: un tubo soldado estanco puede reventar en el baño.
Errores típicos
- Vuelo de menos de un metro — cubre la puerta pero no el escalón de arriba.
- Taco de expansión en hormigón celular o bloque hueco — no sujeta; ahí solo anclaje químico con tamiz o taco helicoidal.
- Pendiente hacia el muro — el agua entra detrás de la placa y baja por la fachada; la pendiente siempre hacia fuera, al canalón.
- Sin goterón — la gota vuelve bajo el borde y cae sobre quien entra.
- Policarbonato con la capa UV hacia dentro — amarillea tan rápido como uno barato.
Cómo calcular los materiales: marquesina de 1,2×1,5 m
Marquesina sobre ménsulas con tornapuntas: 1,2 m de vuelo, 1,5 m de ancho, dos ménsulas, dos tornapuntas de unos 0,9 m, el frente y cuatro rastreles. Es un ejemplo de cálculo de peso, no el proyecto del anclaje.
| Elemento | Perfil | Longitud, m | Uds. | kg/m | kg |
|---|---|---|---|---|---|
| Ménsula | 60×40×4 | 1,20 | 2 | 5,45 | 13,1 |
| Tornapunta | 40×40×3 | 0,90 | 2 | 3,30 | 5,9 |
| Frente | 40×40×3 | 1,50 | 1 | 3,30 | 4,9 |
| Rastrel | 40×20×2 | 1,50 | 4 | 1,68 | 10,1 |
| Total | 34,1 | ||||
| Con margen 5 % | 36 | ||||
Salen 34 kg de acero netos y 36 kg con margen; dos placas de muro de 150×250 mm en chapa de 8 mm añaden unos 5 kg. La nieve sobre esta marquesina con 0,9 kPa son unos 160 kg, varias veces todo el acero, y es ella, no el peso propio, la que decide los anclajes. La calculadora de relación de materiales rehace la lista con tus medidas, y la calculadora de marquesina de entrada da un esquema listo con dibujo y lista de corte.
Qué viene después
Cuando una marquesina crece hasta el tamaño bajo el que se aparca, ya es un porche, y sus pilares van al terreno y no al muro. Los peldaños de debajo están en escaleras y barandillas. La elección de anclajes por soporte y la duración de los acabados están en cómo se encarga.
Preguntas frecuentes
¿Qué vuelo debe tener una marquesina?
Un metro como mínimo, y mejor 1,2 m. Tiene que cubrir no solo la puerta sino el peldaño superior: si no, uno se queda debajo y se moja igual mientras busca las llaves. En ancho se toma el hueco de la puerta más 25–30 cm por lado.
¿Aguantará el muro?
Depende del muro, no de la marquesina. En hormigón y ladrillo macizo entran anclajes de cuña y de expansión; en bloque hueco y hormigón celular solo química con tamiz o taco en espiral. La misma marquesina se comporta de forma muy distinta en hormigón y en celular.
¿Cuánto pesa la nieve encima?
Con los 0,9 kPa de Varsovia, una marquesina de 1,2×1,5 m carga unos 160 kg, más de lo que pesa ella misma. Todo eso llega a dos puntos de anclaje, y por eso se calculan en vez de estimarse a ojo.
¿El policarbonato amarillea?
El que no lleva capa contra el ultravioleta sí, en tres o cuatro temporadas. La placa con capa UV viene marcada y hay que colocarla con esa cara hacia fuera: del revés envejece tan rápido como la barata.
¿De qué perfil se hace una marquesina de entrada?
Las ménsulas, de tubo rectangular 60×40 (con pared de 4 mm, 5,45 kg/m); tornapuntas y marco, de 40×40×3; los rastreles de la cubierta, de 40×20×2. Los perfiles huecos son rígidos en las dos direcciones y fáciles de proteger del óxido. La sección no se elige por el peso de la marquesina, sino por la nieve y por lo que aguanta el muro: toda la carga va a dos puntos de anclaje.
¿Cuánto pesa una marquesina de acero de 1,2×1,5 m?
Solo el acero del ejemplo de esta página —dos ménsulas, dos tornapuntas, el frente y cuatro rastreles— son unos 34 kg, unos 36 kg con margen de corte, más dos placas de muro y la cubierta. La nieve, con los 0,9 kPa de Varsovia, sobre la misma superficie pesa unos 160 kg, varias veces la estructura, y es la que decide los anclajes.
