Palas sobre a entrada
A pala é o produto mais pequeno desta secção e o mais perguntado. Os erros possíveis são exactamente dois: balanço curto e fixações escolhidas sem olhar para a parede.

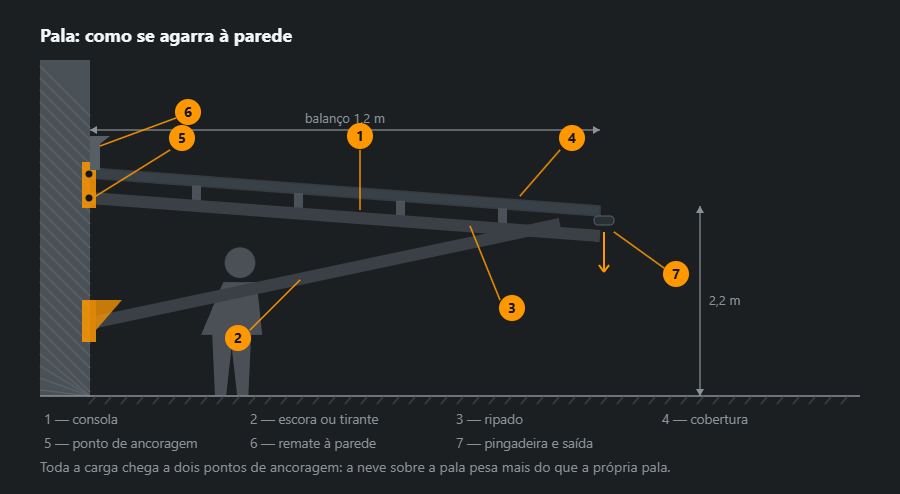

Como a pala se agarra à parede
Estruturalmente uma pala é uma consola. O cachorro apoia na parede em dois pontos, uma escora ou um tirante leva a carga mais acima, o ripado segura a cobertura e pelo bordo inferior corre uma pingadeira com escoamento. Tudo o que cai sobre a pala acaba nos pontos de ancoragem.
Daí uma regra que poupa retrabalho: primeiro apura-se de que é a parede e só depois se desenha a pala. Betão celular e bloco furado não seguram uma bucha de expansão de todo; aí trabalha a resina com manga de rede e o nó fica maior do que ficaria em betão.

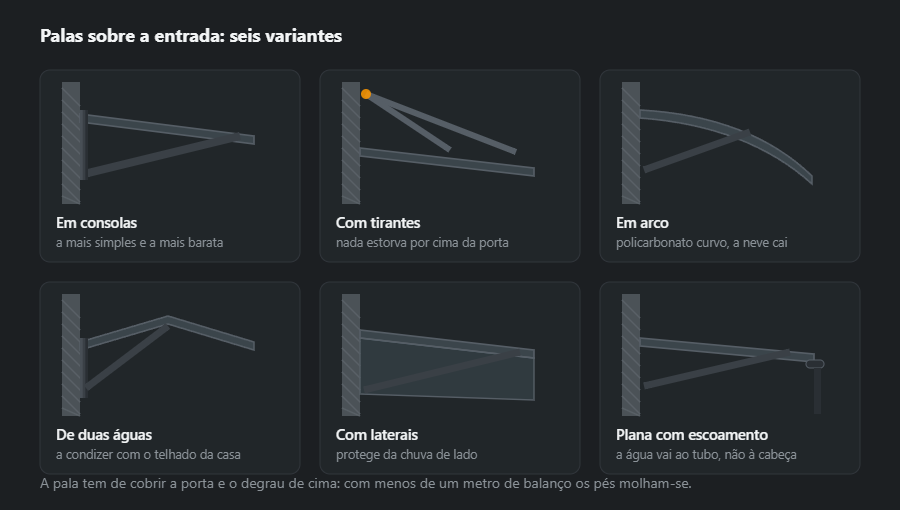

Seis variantes
- Em consolas — a mais simples e barata; a escora desce e apoia na parede debaixo da porta.
- Com tirantes — a carga sobe, por cima da porta não estorva nada; o nó na parede trabalha à tracção.
- Em arco — policarbonato curvo e a neve cai sozinha.
- De duas águas — a condizer com um telhado inclinado, quando a pala não deve discutir com ele.
- Com laterais — protege da chuva de lado; necessária onde a entrada não está abrigada por paredes.
- Plana com escoamento — a água vai para um tubo e não para cima de quem sai.
Para onde vai a água
O defeito mais comum das palas de catálogo é a água escorrer pelo bordo da frente exactamente onde está uma pessoa. Curam-no a pingadeira e a caleira: a pingadeira solta a gota do bordo, a caleira recolhe a água e leva-a de lado por um tubo. Numa pala plana sem escoamento o gelo cresce no inverno ao longo de todo o bordo e um dia cai inteiro.
Que perfis e porquê
A pala é leve, mas trabalha como uma consola: todo o peso da neve vai para duas chapas junto à parede. Por isso poupa-se nas ripas, não nas consolas nem nas ligações. Um conjunto típico:
- consola horizontal — tubo 60×40×4, 5,45 kg/m (com parede de 3 mm, 4,25 kg/m);
- escora ou tirante e frente — tubo 40×40×3, 3,30 kg/m;
- ripas para chapa ou policarbonato — tubo 40×20×2, 1,68 kg/m;
- chapa de parede — chapa de 8 mm, 62,8 kg/m², furada para as buchas.
Tubo em vez de cantoneira não é estética: o perfil fechado não tem aba onde a água e as folhas fiquem, e é rígido nos dois sentidos, por isso a pala não «dança» de lado. A chapa de parede é mais larga do que a consola porque reparte a força pelas buchas: duas buchas afastadas na vertical trabalham melhor do que uma mais grossa. Pesos de outras secções na calculadora de tubos e perfis tubulares.
Ligações e soldaduras
A ligação principal é a consola soldada à chapa de parede: trabalha à flexão e leva a neve. Com parede de 4 mm a regra 0,7·t dá 2,8 mm, enquanto o cordão resistente mais pequeno segundo a EN 1993-1-8 é a3 (cateto z ≈ 4,2 mm) — por isso a consola solda-se à chapa com a3 em todo o perímetro e, se for preciso mais, põe-se um reforço por baixo. Um metro desse cordão são 0,078 kg de metal depositado; as gamas recalcula-as a calculadora do cordão de canto.
- As duas consolas no mesmo gabarito — uns milímetros de diferença no ângulo da escora dão uma pala torta, que se vê logo contra a porta.
- Ripas soldadas estanques por cima — um cordão descontínuo deixa frestas onde a água fica; nas ripas não resistentes conta a estanquidade, não o tamanho.
- Pontas dos tubos tapadas — um tubo aberto junto à parede é um depósito de água e um ninho de vespas.
Ordem de fabrico e montagem
- Ver a parede — de que é (betão, tijolo maciço, tijolo furado, betão celular), por onde passa o isolamento e se há viga de cintagem sobre a porta.
- Esboço — balanço de pelo menos 1,2 m, vão da porta mais 25–30 cm de cada lado, inclinação para fora da parede.
- Fabrico — corte, consolas soldadas aos pares no gabarito, chapas furadas, ripas.
- Protecção — na oficina, antes da montagem.
- Montagem — furos pelo gabarito da chapa, buchas adequadas à parede, consolas, nivelamento, ripas, cobertura.
- Água — pingadeira, caleira e vedação da junta com a parede.
Numa parede com isolamento exterior a chapa não pode ficar pendurada no poliestireno: a bucha tem de chegar à alvenaria e debaixo da chapa é preciso um espaçador rígido, senão a pala desce com o tempo juntamente com o isolamento esmagado.
Protecção contra a corrosão
A pala está à chuva e no Inverno com o sal dos sapatos, e à sua parte de trás, junto à parede, chega-se mal depois. Por isso escolhe-se quase sempre galvanização a quente (mais de 25 anos até à primeira ferrugem) ou zinco com polímero se tiver de levar cor (mais de 30). Primário e esmalte (3–5 anos) significa repintar de poucas em poucas estações, e de escadote sobre a porta. As consolas de tubo que vão a galvanizar precisam de furos de ventilação: um tubo soldado estanque pode rebentar no banho.
Erros típicos
- Balanço abaixo de um metro — cobre a porta mas não o degrau de cima.
- Bucha de expansão em betão celular ou tijolo furado — não segura; aí só bucha química com casquilho de rede ou bucha helicoidal.
- Inclinação para a parede — a água entra atrás da chapa e desce pela fachada; a inclinação é sempre para fora, para a caleira.
- Sem pingadeira — a gota volta por baixo da aresta e cai em quem entra.
- Policarbonato com a camada UV para dentro — amarelece tão depressa como um barato.
Como calcular os materiais: pala de 1,2×1,5 m
Pala sobre consolas com escoras: 1,2 m de balanço, 1,5 m de largura, duas consolas, duas escoras de cerca de 0,9 m, a frente e quatro ripas. É um exemplo de cálculo de peso, não o projecto da fixação.
| Elemento | Perfil | Comprimento, m | Qt. | kg/m | kg |
|---|---|---|---|---|---|
| Consola | 60×40×4 | 1,20 | 2 | 5,45 | 13,1 |
| Escora | 40×40×3 | 0,90 | 2 | 3,30 | 5,9 |
| Frente | 40×40×3 | 1,50 | 1 | 3,30 | 4,9 |
| Ripa | 40×20×2 | 1,50 | 4 | 1,68 | 10,1 |
| Total | 34,1 | ||||
| Com margem 5 % | 36 | ||||
Dá 34 kg de aço líquidos e 36 kg com margem; duas chapas de parede de 150×250 mm em chapa de 8 mm acrescentam cerca de 5 kg. A neve sobre esta pala com 0,9 kPa são cerca de 160 kg, várias vezes todo o aço, e é ela, não o peso próprio, que decide as buchas. A calculadora de lista de materiais refaz a lista com as suas medidas, e a calculadora de pala de entrada dá um esquema pronto com desenho e lista de corte.
O que vem a seguir
Quando uma pala cresce até ao tamanho debaixo do qual se estaciona, já é um alpendre, e os prumos descem ao terreno em vez de entrarem na parede. Os degraus por baixo estão em escadas e guardas. A escolha de buchas por suporte e a duração dos acabamentos estão em como encomendar.
Perguntas frequentes
Que balanço deve ter uma pala?
Um metro no mínimo, e melhor 1,2 m. Tem de cobrir não só a porta mas o degrau de cima: caso contrário fica-se debaixo dela e molha-se na mesma à procura das chaves. Em largura toma-se o vão da porta mais 25–30 cm de cada lado.
A parede aguenta?
Depende da parede, não da pala. Betão e tijolo maciço aceitam chumbadouros de cunha e buchas de expansão; bloco furado e betão celular só resina com manga de rede ou bucha em espiral. A mesma pala comporta-se de forma muito diferente em betão e em celular.
Quanto pesa a neve em cima?
Com os 0,9 kPa de Varsóvia, uma pala de 1,2×1,5 m carrega cerca de 160 kg, mais do que ela própria pesa. Tudo isso chega a dois pontos de ancoragem, e é por isso que se calculam em vez de se estimarem a olho.
O policarbonato amarelece?
O que não tem camada contra ultravioleta sim, em três ou quatro épocas. A placa com camada UV vem marcada e tem de ser colocada com essa face para fora: ao contrário envelhece tão depressa como a barata.
De que perfil se faz uma pala de entrada?
As consolas, de tubo rectangular 60×40 (com parede de 4 mm, 5,45 kg/m); escoras e aro, de 40×40×3; as ripas da cobertura, de 40×20×2. Os perfis tubulares são rígidos nas duas direcções e fáceis de proteger da ferrugem. A secção não se escolhe pelo peso da pala, mas pela neve e pelo que a parede aguenta: toda a carga vai para dois pontos de fixação.
Quanto pesa uma pala de aço de 1,2×1,5 m?
Só o aço do exemplo desta página — duas consolas, duas escoras, a frente e quatro ripas — são cerca de 34 kg, cerca de 36 kg com margem de corte, mais duas chapas de parede e a cobertura. A neve, com os 0,9 kPa de Varsóvia, na mesma área pesa cerca de 160 kg, várias vezes a estrutura — e é ela que decide as buchas.
